SP1405 3μm双接口低功耗安防摄像头模组方案全解析——入门IPC·智能门铃·交通标识识别的核心落地设计
项目背景与需求定义
当前百元级入门安防IPC、智能门铃、路边交通标识识别（TSR）终端面临明确的成本与功耗压力：传统选型OV9712存在供货波动，1/3寸方案镜头BOM偏高，而部分新推出的BSI传感器又超出成本预算。目标场景核心诉求为：
分辨率720p足够，无需1080p/4K冗余
接口要兼容老平台（仅DVP并行）与新平台（MIPI CSI-2）
待机功耗足够低，适配门铃类PIR唤醒架构
镜头可选1/4寸廉价M12，无需高CRA匹配
SP1405作为SuperPix 1/4寸720p RAW sensor，3.0μm大像素+双输出接口+99mW工作功耗的组合刚好匹配上述需求，本站已发布其数据手册深度解读，下文基于官方《SP1405 spec_commercial 1.1》给出可落地的硬件设计方案。
选型思考：为什么是SP1405+3μm低功耗？
排除同级其他器件的核心理由（对照本站数据手册竞品矩阵）：
成本最优：1/4寸CSP封装（4.7×3mm），搭配1/4寸M12 f2.0镜头BOM比1/3寸方案低12%~15%，浅CRA 9°无需选高CRA镜，进一步降本
接口兼容性强：同时支持1-lane MIPI（≤360Mbps）与10-bit DVP，老平台（海思Hi3518Ev200，仅DVP）与新平台（瑞芯微RV1126，带MIPI RX）可共用一套PCB，仅需改寄存器切换输出路径
低功耗适配电池场景：工作99mW、待机36μW，门铃类PIR唤醒架构下，一年仅消耗约1/3节CR123A电量
工程容错高：供电仅需三轨（2.8V+1.8V+1.8V），无特殊负压需求，中小厂SMT产线均可加工
⚠️ 选型边界提醒（来自数据手册未公开项）：SP1405为卷帘快门、全尺寸仅30fps，且commercial spec仅Feature列提及HDR但未公开动态范围dB、合成模式等量化指标，若场景需全局快门/全尺寸>30fps/硬逆光表现，不建议选型。

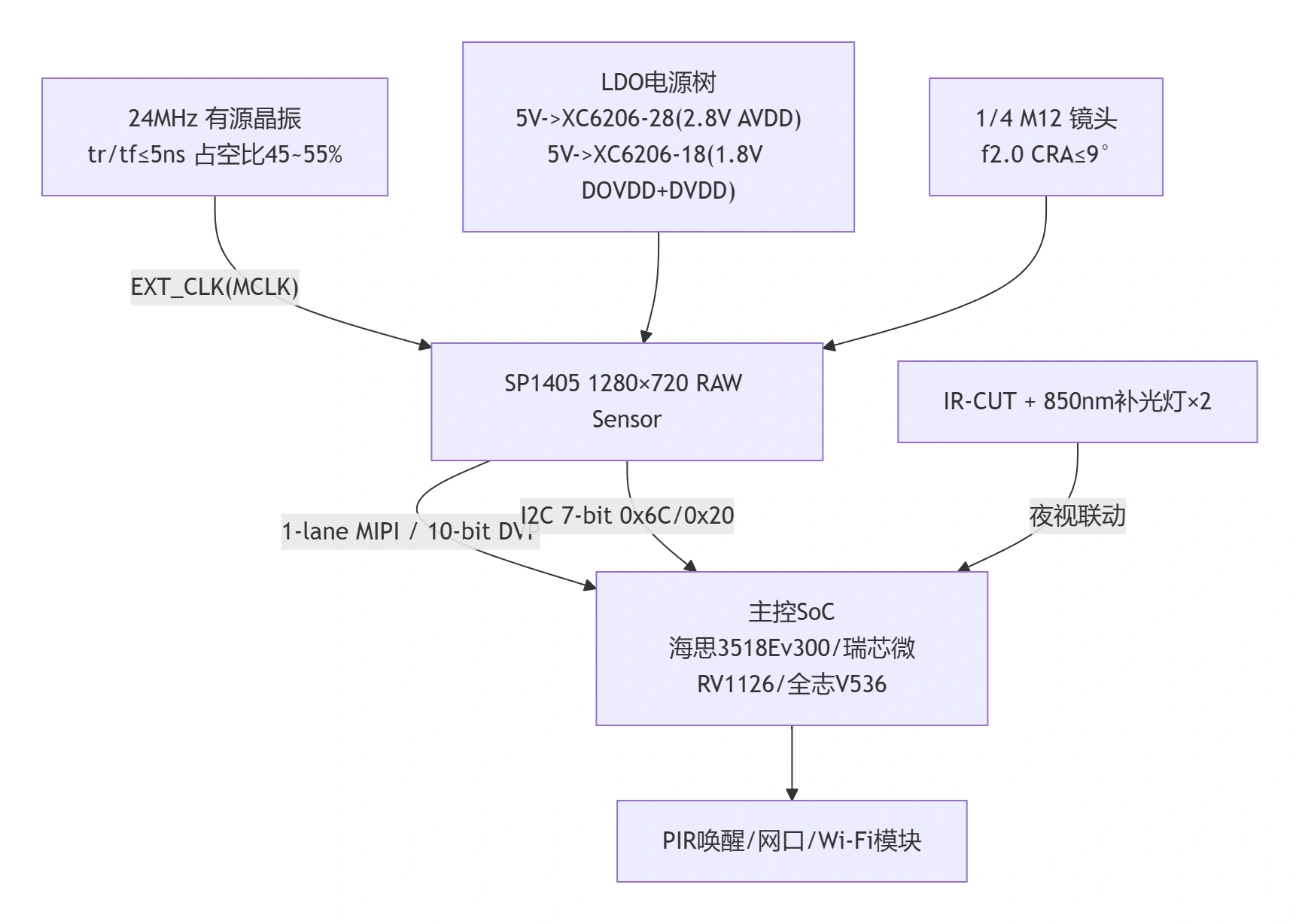

系统架构设计
关键电路与PCB设计要点
电源设计
严格对齐datasheet DC规格：
AVDD（模拟2.8V）：范围2.7~2.9V，不可直接灌3.3V，用XC6206-28输出，入口加10μF钽+0.1μF陶瓷+10nF陶瓷π型滤波，AGND（B2/B6引脚）单独走线，与DGND在sensor底部单点接地
DOVDD（IO 1.8V）/ DVDD（core 1.8V）：范围1.7~1.9V，用XC6206-18输出后，两轨间串100Ω磁珠隔离，避免数字噪声耦合到IO
PWDN引脚：手册原文标注
"0" enable,"1" normal work（与行业常规PWDN=H=standby相反），设计默认用10k上拉到DOVDD（即默认1，正常工作），待机时拉0，上电时序需满足：PWDN rising后≥8192 EXT_CLK cycles才可发第一条I2C指令
时钟与I2C设计
EXT_CLK（MCLK引脚E5）：选24MHz有源晶振，输出tr/tf≤5ns（datasheet AC规格要求），占空比45~55%，不要用无源晶振+MCU IO推，避免PLL抖动导致FPN异常
I2C：I2C ID pin下拉时7-bit地址为
0x6C（常用），上拉时为0x20，SCL最高400kHz（EXT_CLK=24MHz≥13MHz满足速率要求），SDA/SCL各加1k上拉到DOVDD，若主控I2C为3.3V电平需加电平转换，避免烧毁sensor IO
接口路由设计
走DVP时：PCLK、VSYNC、HSYNC、D[9:0]总长度尽量≤50mm，PCLK单独包地，D[9:0]组等长±5mil，禁止跨电源分割
走1-lane MIPI时：CLK±、D0±做100Ω差分阻抗，长度差≤2mil，周围包地，远离晶振与电源电感
所有sensor侧的去耦电容尽量放在背面对应引脚位置，缩短回流路径
测试项目规范
BOM清单
