SC465SL 黑光全彩HDR安防IPC摄像头模组方案全解析——黑光全彩·低照夜视·多sensor同步的核心落地设计

方案定位：基于SC465SL（1/1.88" 2.9μm，8107 mV/lux·s，行交叠HDR + ColGain HDR双模，SmartAOV 2.0）的4MP@60fps 安防IPC参考设计，解决"零补光/弱940nm补光下仍能输出全彩"的黑光场景痛点。

选型参考本站数据手册【SC465SL 黑光全彩HDR图像传感器：4MP 60fps与安防IPC选型】。

https://pdapply.com/archives/ds-sc465sl-hdr-sec

项目背景与需求定义

某4MP黑光全彩枪型IPC项目，客户硬性指标：

分辨率 2560×1440@30fps（夜间可降30fps保ISP算力），白天60fps预留）
0.01 lux 以下仍能输出全彩（非黑白IR-CUT切换），940nm补光红曝<1°
动态范围 >100dB（路口车灯、园区强反光场景）
支持PIR唤醒后 <200ms 出首帧可用图（电池/IPC混合供电场景）
多sensor枪型（双目/三目）需帧级同步，误差 <1ms

传统方案用 1/2.8" 2.0μm 4MP sensor（如IMX415）在 0.01 lux 下 SNR 崩到 30dB 以下，必须切IR黑白；客户拒绝"黑图切黑白"，要求真全彩——这是SC465SL的命中度场景。

选型思考：为什么是SC465SL+HDR？

需求点	SC465SL 命中方式	替代方案短板
0.01 lux 全彩	2.9μm + 8107 灵敏度 + 850/940 NIR增强	1/2.8" 2.0μm 灵敏度仅 ~4000 量级
>100dB 动态	行交叠三重曝光 / ColGain 双增益双模	单HDR模式运动拖尾
快启 <200ms	SmartAOV 2.0：上电后进 336×176@654fps 小窗AEC/AGC/WB	传统大窗首帧收敛需 3-5 帧
多sensor同步	Slave Mode + EFSYNC/FSYNC外触发，Active State可压到40ns	多数4MP sensor无Slave Mode
接口灵活性	MIPI 4lane 10-bit @60fps / LVDS可切换	仅MIPI的sensor在老平台难兼容

📌 同门里 SC450AI 也够黑光，但 SC465SL 多了 Slave Mode + LVDS + SmartAOV 2.0 + PDA，枪型多sensor和快启场景更宽，新项目优先 SC465SL。

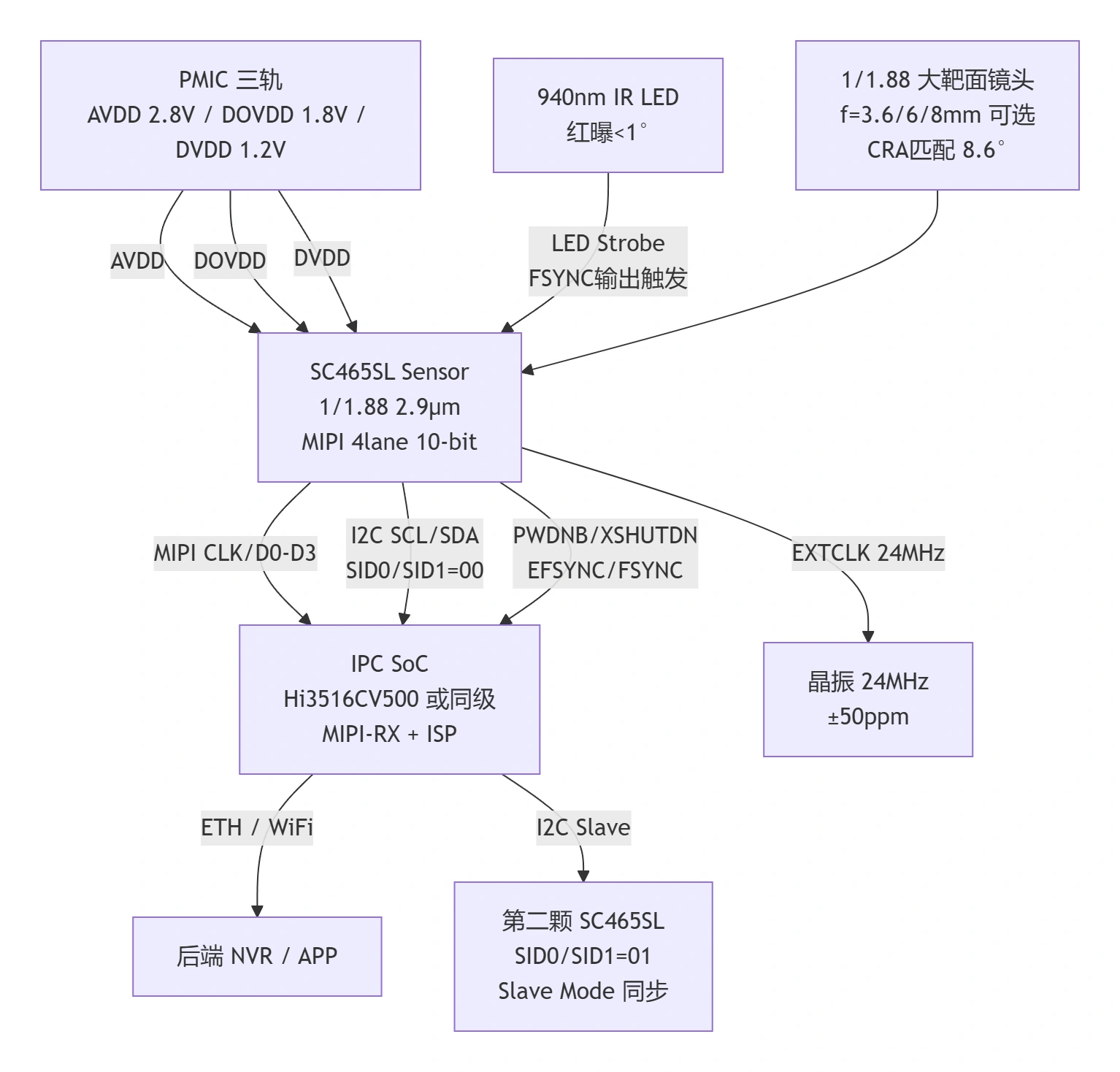

系统架构设计

架构关键点：

SoC 选带 MIPI 4lane + 内置 ISP 的安防主芯片（海思 3516CV500 / 君正 T41 / 瑞芯微 RV1126 均可），MIPI 单 lane ≤1.8Gbps 带宽余量够
双sensor 场景下 Sensor #0 作 Master（SID=00），Sensor #1 作 Slave（SID=01），EFSYNC 由 SoC GPIO 输出触发 #1，实现双目帧同步
940nm LED 由 SC465SL 的 FSYNC 引脚输出 LED Strobe 脉冲（寄存器 16'h3362[0]=1 + 16'h300a[1]=0/16'h300a[2]=1/16'h3033[4]=1），避免LED常亮发热

关键电路与PCB设计要点

电源与上下电时序

SC465SL 三轨 AVDD 2.8V / DOVDD 1.8V / DVDD 1.2V，datasheet 明确三轨上电顺序任意，但仍需遵守：

T5 ≥ 4ms（最后一轨稳定到 I2C 可操作之间的间隔）
下电时 DOVDD 掉电后禁止 XSHUTDN/PWDNB/EXTCLK/SDA/SCL 为高——PMIC 时序要在 dts 里锁，否则可能 latch-up
AVDD 建议用低噪声 LDO（纹波 <30mVpp），模拟电源噪声直接进 SNR
DVDD 1.2V 电流 60fps 时 ~60mA、60fps 时 ~103mA，走线宽度 ≥15mil

MIPI 走线

4lane + CLK，100Ω±10% 差分，每 lane 与 CLK 等长 ±5mil
单 lane ≤1.8Gbps，SC465SL 寄存器 16'h3650/16'h3651 可调 LP/HS 驱动，若眼图差可 40ps/step 调延时（16'h3652~16'h3654）
MIPI 与 DOVDD 回流地在 BGA 下方打过孔阵列，避免数字开关噪声耦合

I2C 与 ID 配置

SID0（B6）、SID1（A6）内部下拉，默认 7-bit 地址 7'h30（8'h60 写 / 8'h61 读）
双sensor板：#0 悬空（00），#1 SID0 上拉到 DOVDD（01 → 7'h31 / 8'h62 写）
SCL/SDA 上拉 2.2k 到 DOVDD，fast-mode 可跑 400kHz（t_rise ≤300ns）

Slave Mode 与同步

多sensor枪型：#0 Master 自由运行，#1 寄存器 16'h3222[0]=1 进 Slave，16'h3224[4]=0 选 EFSYNC 脚（B7）作触发输入
EFSYNC 高电平 ≥4 EXTCLK（24MHz 下 ≥167ns），上升沿间隔即帧周期，允许 ±40ns 抖动
RB Rows 建议设 ≥ 短曝光时间，避免帧内曝光不一致（datasheet 2.3 节注3）

SmartAOV 2.0 快启流程

上电 → SC465SL 自动进 336×176@654fps 小窗
主控读 16'h5e32[0] 等 aec/agc_stable=1
读 16'h3e00~ 曝光 / 16'h3e08~ 增益 / 16'h5e6c~ WB G/R / 16'h5e6e~ WB G/B
按 FAE 给的换算公式转成正常窗（2576×1456）对应值写入
写正常窗宽高（16'h3208~16'h320b）+ 曝光增益 → 首帧正常图出

⚠️ 换算公式 datasheet 没给闭式，需向思特威 FAE 索取，别自己拍脑袋线性缩放。

测试项目规范

测试项	标准	实测	结论	方法
中心分辨率	≥2000 TVL（4MP）	客户验证	—	ISO 12233 图卡，30fps
帧率	2560×1440@60fps 10-bit MIPI 4lane	客户验证	—	SoC MIPI 计数器
线性 SNR	≥42 dB	客户验证	—	照度 100 lux，增益×1
动态范围	线性 87.6dB / HDR >100dB	客户验证	—	阶坡卡 + 示波器算
0.01 lux 全彩	输出全彩，SNR ≥36dB	客户验证	—	暗箱 + 940nm 补光 1W
SmartAOV 首帧时延	PIR 唤醒到首帧可用图 <200ms	客户验证	—	示波器抓 PWDNB↓→首帧 FSYNC
多sensor同步	双 SC465SL 帧间隔差 <1ms	客户验证	—	FSYNC 两路并探头
工作功耗	30fps 线性 ≈113mW	客户验证	—	AVDD+DVDD+DOVDD 电流和
高低温	-30~+85℃ 出图正常	客户验证	—	温箱 -30/+85 各 2hr
ESD	HBM 3A / CDM C3	客户验证	—	AEC-Q100 参照

注：本方案实测项标注"客户验证"，PDAPPLY 后续将补 EMVA 1288 量级实测数据入库。

BOM 清单（核心物料）

位号	物料	规格要点
U1	SC465SL-CS3NNH0	70-pin CSP，4MP，HDR，NIR增强
U2	安防 SoC	MIPI 4lane + ISP，如 Hi3516CV500 / RV1126
U3	PMIC 三轨	AVDD 2.8 / DOVDD 1.8 / DVDD 1.2，AVDD LDO 低噪
Y1	晶振	24MHz，±50ppm，驱动 SC465SL EXTCLK
L1	镜头	1/1.88" 靶面，f=3.6/6/8mm，CRA 需匹配 8.6° 曲线
D1	940nm IR LED	红曝<1°，由 SC465SL FSYNC Strobe 触发
其他	阻容	SID0/SID1 下拉 100k，I2C 上拉 2.2k，VREFH/VREFN 外接电容按 datasheet

立即获取定制方案

本方案可按以下维度定制：

光学：1/1.88" 镜头焦距、IRCUT 或全时全彩无 IRCUT 结构
接口：MIPI 4lane / 2lane 切换，或改 LVDS 接老平台
多sensor：双目/三目 Slave Mode 同步，EFSYNC 拓扑
低功耗：SmartAOV 2.0 小窗参数（N 帧可改）、睡眠唤醒时序
HDR 模式：行交叠三重 / ColGain 双增益，按场景二选一固件预置

定制需求请邮件至 tech@pdapply.cn，附产品定义（分辨率/帧率/靶面/补光方式/同步需求），PDAPPLY 可输出原理图 Check + 寄存器初版 + FAE 对接。

本方案引用 SmartSens《SC465SL 数据手册 V0.4》2024-12-20，方案设计遵循 PDAPPLY 晟跞®科技硬件设计规范。转载需注明出处。
