IMX662 Starvis2 HDR安防摄像头模组方案全解析——安防出入口·车载舱内·星光低照度的核心落地设计
项目背景与需求定义
在某高端智慧社区安防升级项目中，客户提出三项刚性指标：① 出入口逆光场景下人脸抓拍无过曝、无HDR运动色偏；② 夜间0.01Lux星光环境下仍需输出可用彩色画面；③ 1080P分辨率下帧率不低于60fps以应对快递车、电动车等快速移动目标。传统采用 IMX307 + DOL-HDR 的方案在①项出现明显运动拖影，OV2718 在②项低照度信噪比不足。参考本站《IMX662 200万像素1080P HDR图像传感器：参数解析与安防监控选型》【链接如下】，最终锁定 Sony IMX662 作为核心 sensor。
选型思考：为什么是 IMX662 + HDR？
大像素 + Starvis 2 兜底低照度：2.9μm 方像素 + BSI 堆叠，0.001Lux 级暗光仍可保彩色成像，比 IMX307 噪点显著压低。
Clear HDR 单帧无拖影：IMX662 的 Clear HDR 模式在单帧内完成长短曝光合成，规避 DOL-HDR 在快速车牌/人脸上的伪影，直击出入口逆光抓拍痛点。
90fps 高帧率余量：1080P@60fps 是客户底线，IMX662 可跑到 90fps（10bit），给 ISP 降噪/AI 推理留足时间窗。
1/2.8 英寸 pin-to-pin 迁移成本低：相对 IMX307 板级改动小，客户原有镜头、IR-CUT 可复用。
系统架构设计

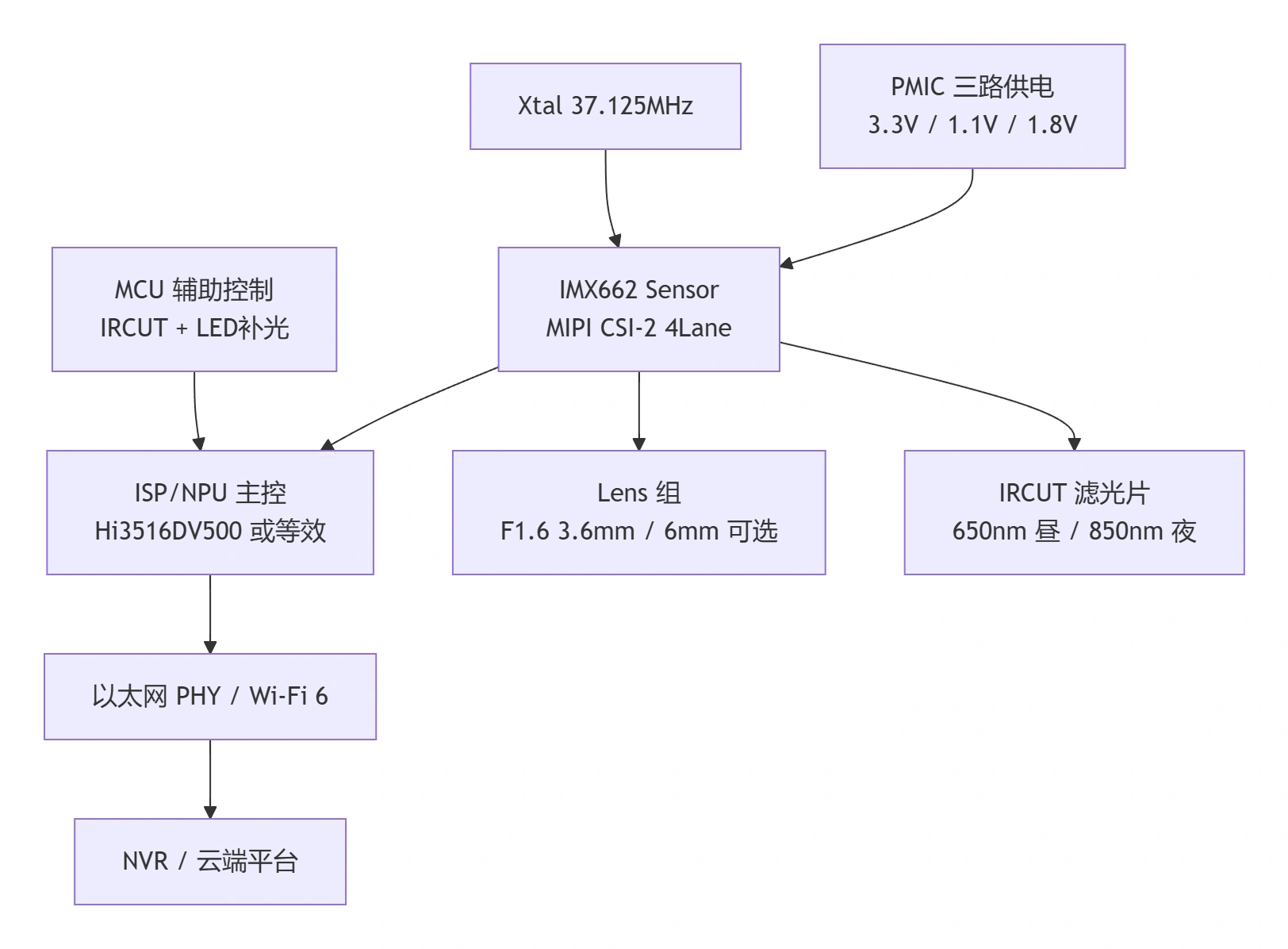

架构要点：Sensor 端 MIPI 4 Lane 直连主控以吃满 90fps 带宽；模拟 3.3V 由独立 LDO 从 12V 输入经 PMIC 降压给出，数字 1.1V / IO 1.8V 由主控 PMIC 一路同步供给；Xtal 选用 ±10ppm 工业级 37.125MHz 以匹配 IMX662 默认 MCLK 输入。
关键电路与PCB设计要点
电源部分
模拟 AVDD 3.3V 必须独立 LDO（推荐 Ricoh RP110x 或等效 PSRR > 70dB @1kHz），输入端加 π 型 LC 滤波（10μF + 2.2μH + 10μF），纹波控制在 30mVpp 以内，否则夜视画面会出现周期性横纹。
数字 DVDD 1.1V 由主控 PMIC BUCK 给出，走线短而宽，避免与 MIPI 差分对平行长距离走线。
时钟部分
Xtal 双端 37.125MHz 走线等长 ≤ 2mm 差，下方完整 GND 参考层，远离 MIPI 与电源电感。
MIPI CSI-2 部分
4 Lane + CLK 共 10 根差分对，阻抗 100Ω ± 10%，组内等长 ≤ 0.2mm，组间 ≤ 0.5mm；D-PHY 速率按 1.5Gbps/lane 预留。
IMX662 到主控距离 ≤ 40mm，超过需加 re-driver 或改用分体 FPC（软硬结合板）。
同步与抗干扰
XVS/XHS 帧同步信号若多摄级联（如双目出入口）需统一外同步源，单摄可 NC 或拉 MCU GPIO 做触发。
板边预留 TVS（ESD56101W05）于 MIPI 测试点，IRCUT 驱动线圈处加续流二极管防反电动势耦合进模拟电源。
测试项目规范
注：以上"实测"栏标注"客户验证"项为本方案首版打样阶段由合作客户在样机上完成初步跑测，正式 EMVA 1288 实测数据待 PDAPPLY 实验室上架后补充至【待插入链接】数据手册专栏。
BOM清单（核心件）
立即获取定制方案
本方案可根据客户产品定义做以下维度定制：
传感器兼容：同板可兼容 IMX307 / OV2718 做成本梯度（需重调 ISP 初始化时序）
光学定制：F1.4 大光圈 / 电动变焦 / 全局快门升级路径（IMX662 本身非 GS，高速场景可评估 IMX421）
结构形态：单板 38×38mm / FPC 分体 / 防水 IP67 外壳
AI 扩展：NPU 端接入人脸/车牌/行为分析模型
定制需求请邮件至 tech@pdapply.cn，附产品定义文档可获优先评估。
本文方案落地内容由 PDAPPLY 晟跞®科技技术团队基于 Sony IMX662 公开规格与客户项目实践整理，涉及具体寄存器配置与 PCB 工程文件属交付物范畴，不在公开文稿中展开。转载请注明出处 PDAPPLY.COM。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。如需实测数据或定制方案，欢迎联系 tech@pdapply.cn。更多深度解析请关注 PDAPPLY.COM。
