SC285SL黑光全彩2MP安防摄像头模组方案全解析——黑光IPC·行车记录仪·AOV低功耗的核心落地设计

项目背景与需求定义

黑光全彩IPC在0.01~0.1 lux场景下要做到"彩色不糊、拖尾不崩、首帧不黑"，传统2MP方案（1/2.8" 2.9μm档）要么靠补光灯硬拉、要么切黑白IR，体验断层。SC285SL（思特威SL系列，DS V0.1 2025-10）给的牌面是：

1/1.8" 4.0μm大像素 + 灵敏度 12236 mV/lux·s + 850/940nm NIR增强 → 黑光底子
PixGain HDR（同时刻高低pixel gain，无拖尾）+ 行交叠三重HDR >120dB → 车牌/车灯不糊
SmartAOV 2.1：上电默认240×135@408fps小窗做AEC/AGC/WB预算，主控读到stable切正常窗口，首帧亮度到位
1080p@90fps + MIPI 4lane ≤1.8Gbps/lane → 行车记录仪进出隧道覆盖
硬休眠（PWDNB拉低）152μW vs 软睡眠 1.29mW，差一个量级

本方案以黑光全彩枪机（IPC）为主线，兼顾行车记录仪与AOV电池IPC延展，覆盖从电源树、MIPI SI、HDR模式选型到AOV启电流程的全链路。

⚠️ SC285SL DS为2025-10 V0.1初始版，本方案基于DS V0.1寄存器映射（I2C 7'h30默认、MIPI 3018/3031/365x、HDR 3281、AOV 5exx）展开，量产请以思特威FAE最终Release配置包为准。

选型思考：为什么是SC285SL + NIR + HDR？

参考本站数据手册【待插入链接】，SC285SL在2MP黑光档的核心差异化是"大像素 + PixGain无拖尾 + SmartAOV"三件套齐了：

靶面越级：1/1.8" 4μm vs 同档1/2.8" 2.9μm，单pixel进光量多约90%，黑光场景直接少靠一档增益
HDR不走纯行交叠：PixGain HDR = 同时刻高低pixel gain逐行交替，VC 0/1区分，合成后低亮细节（高gain帧）+ 高亮不曝（低gain帧）都在，运动拖尾比行交叠LE/SE不同时刻小一圈——车牌场景关键
AOV首帧痛点：传统sensor上电后要走几帧AEC才稳，黑光下第一帧常黑2~3秒；SmartAOV用小窗408fps快速收敛，主控转正常窗口后第一帧就可用
90fps溢出价值：虽然IPC主流30fps，但行车记录仪/电池枪球做运动插帧、AIOT做本地motion detect都能吃

同业里Sony IMX307/415不做AOV、自家SC230AI走AI线（SmartClarity 3）但不带AOV，SC285SL在"黑光+AOV+90fps"这个交集里是独苗。

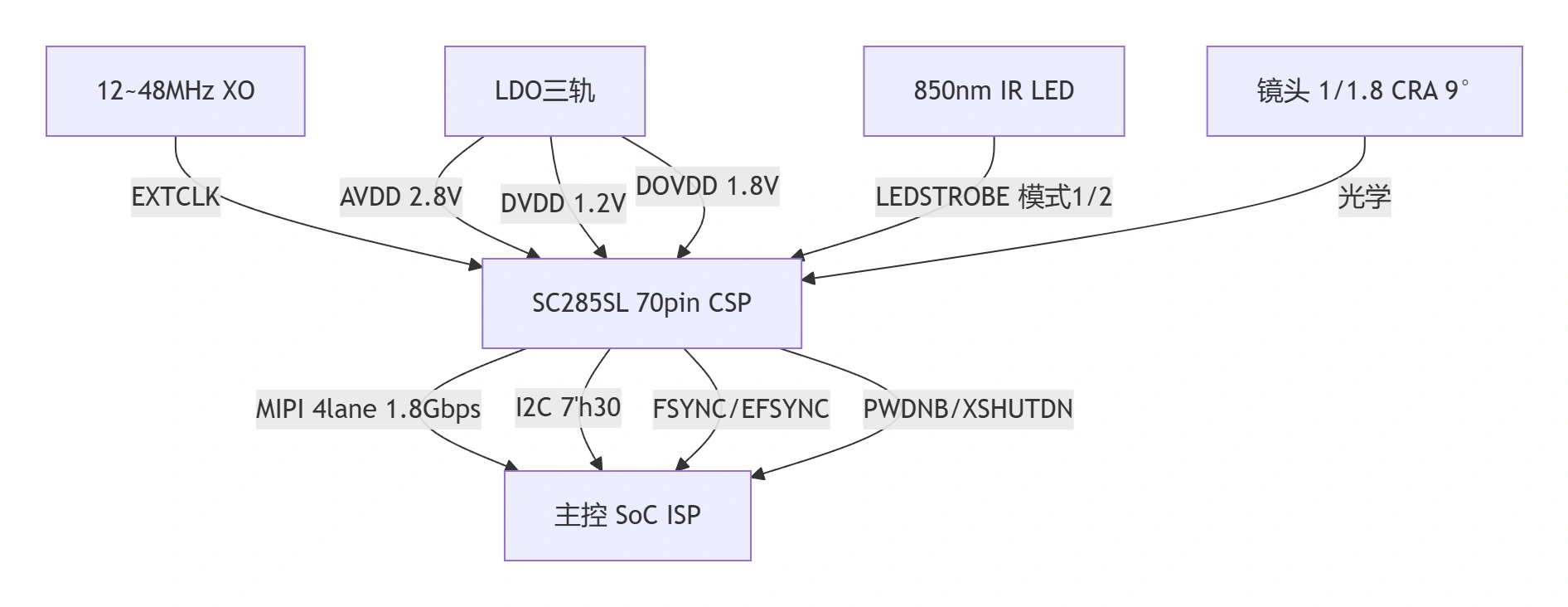

系统架构设计

关键架构决策：

接口选MIPI 4lane 10bit：寄存器3018写8'h7e（4lane）、3031写8'h0a（raw10）、3037写2'h1（phy 10bit），单lane 1.8Gbps封顶，1080p@90fps 10bit带宽 = 1920×1080×90×10×1.2(BL) ≈ 2.2Gbps，4lane每lane ~550Mbps，富余很大
I2C地址默认7'h30（SID0/SID1内置下拉），多sensor板上可拉SID0/SID1换7'h31/32/33避冲突
SmartAOV流程：上电→SC285SL默认240×135小窗408fps→主控轮询5e79[0]或等FSYNC拉高→读5e7a~5e7e曝光增益+5e75~5e78 WB→转正常窗口写入→出第一帧
多摄同步：EFSYNC/FSYNC配Slave Mode（3222[0]=1, 3224选pad），外部触发间隔允差40ns，RB Rows建议设大过曝光时间避免帧内曝光不均

关键电路与PCB设计要点

电源三轨与功耗取舍

轨	电压/容差	典型电流(90fps MIPI 4lane)	备注
AVDD	2.8V ±0.1V	29.1mA	模拟，低噪声LDO
DVDD	1.2V ±0.06V	106.4mA	数字大电流，铺铜要够
DOVDD	1.8V ±0.1V	0.1mA	I/O，可与主控IO共轨

💡 AOV场景必须走PWDNB硬拉低进休眠：152μW（AVDD 5.7μA + DVDD 112.7μA + DOVDD 0.9μA）；如果只写0100[0]=0软睡眠，是1.29mW——差10倍，电池IPC这个坑必踩。

PCB要点：

DVDD 1.2V在CSP底部多via打回到内层平面，避免90fps时IR drop
AVDD/DVDD/DOVDD各自就近0.1μ+1μ+10μ三颗退耦，VREFH/VREFN外接电容按DS给值（引脚A9/F10/F11）
MIPI 4对差分严格100Ω±10%阻抗，同组lane长度差<2mm，365x寄存器可微调lane延时/相位反向（300ps/80ps两档）救SI
EXTCLK 12~48MHz入，建议24MHz或27MHz常见值，占空比45~55%，周期抖动<600ps p-p
XSHUTDN（A7内置上拉）/PWDNB（C7内置上拉）走线别被电源噪声耦合，下电时序要求DOVDD下电后XSHUTDN/PWDNB/EXTCLK/SDA/SCL不能是高电平

时钟与MIPI抗干扰

PLL输入12~48MHz，VCO 1000~1800MHz，1080p@90fps建议EXTCLK=24MHz，VCO分频算好
MIPI LP驱动3650[1:0]默认2'h1、HS驱动3651默认4'hd，SI不过先调这两
多sensor同步走Slave Mode时，EFSYNC高电平≥4 EXTCLK，上升沿间隔允差40ns，Active State尽量压到0（建议RB Rows设大过曝光时间，避免帧内曝光差）

HDR模式选型决策

场景	推荐HDR	理由
静态黑光全彩（枪机守望）	PixGain HDR	同时刻无拖尾，开通置5006[7]=1可in-sensor combine，主控省算力
高动态运动（车牌/车灯）	三重行交叠HDR	LE/ME/SE三曝光VC 0/1/2区分，覆盖>120dB
低功耗AOV小窗	线性或PixGain	小窗408fps，HDR combine总增益<511x

测试项目规范

测试项	标准/目标	实测	结论	方法
黑光灵敏度	0.01 lux 850nm，SNR≥30dB	客户验证	—	暗箱+850nm补光，IMATEST扫SNR
PixGain拖尾	运动车牌60km/h，拖影<1pixel	客户验证	—	实拍+主观评估
AOV首帧	上电→首帧可用 < 200ms	客户验证	—	示波器打FSYNC+图像时间戳
90fps功耗	总功耗≤210mW（DS典型209.3）	客户验证	—	三轨电流探针，1080p@90fps MIPI 4lane 10bit
硬休眠功耗	≤160μW（DS典型152.8）	客户验证	—	PWDNB拉低，三轨微安表
MIPI SI	4lane每lane ≤1.8Gbps，眼图张开>0.8UI	客户验证	—	示波器diff probe，关注365x调完后的jitter

注：SC285SL DS V0.1为初始版，上述"实测"栏待PDAPPLY搭工装后更新；当前按思特威FAE Sample+客户验证口径预留。

BOM清单（核心物料）

位号	物料	规格要点	备注
U1	SC285SL	70pin CSP, 8.665×5.435mm	CSBNNH0（不贴膜）/CSBNFH0（贴膜）
U2	AVDD LDO	2.8V 150mA 低噪声	贴近A8/B8/C11/F11
U3	DVDD LDO	1.2V 150mA	106mA@90fps，留余量
U4	DOVDD LDO	1.8V 50mA	可与主控IO共，省一颗
Y1	XO	24MHz ±50ppm	EXTCLK入，抖动<600ps
L1	镜头	1/1.8" CRA 9°	别拿6°或12°硬套
D1	IR LED	850nm / 940nm	LEDSTROBE模式1走FSYNC/EFSYNC输出

立即获取定制方案

本方案为基础架构实例，可按以下维度定制：

接口形态：MIPI 4lane / 2lane / LVDS / DVP（DS原生三接口复用）
光学：镜头焦距、IR-CUT/全彩双光、850vs940 NIR配比
HDR策略：PixGain（in-sensor combine省ISP）vs 三重行交叠（>120dB最大动态）
AOV时长：硬休眠152μW电池曲线测算

定制需求请邮件 tech@pdapply.cn，注明"SC285SL方案+应用场景+接口/镜头偏好"，PDAPPLY技术团队可协助对接思特威FAE Sample与寄存器配置包。

本方案基于SmartSens《SC285SL数据手册 V0.1 2025-10-23》撰写，寄存器地址与参数以思特威官方最新Release为准。PDAPPLY 晟跞®科技保留对方案细节的调整权，转载请注明出处。

PDAPPLY 晟跞®科技技术团队提示：SC285SL属2025年新发料号，立项前建议与思特威FAE确认Sample与DS版本迭代。更多SC285SL深度解析参见本站如下数据手册链接。
