PS5268 HDR 低功耗 1080p摄像头模组方案全解析——安防监控·智能门铃·行车录影的核心落地设计
前置声明：本文的寄存器地址、引脚定义、电源时序、电气特性均来自 PrimeSensor PS5268 Data Sheet v1.0/v1.1（Aug. 2019），应用形态参考原相科技（Pixart）官网 PS5268LT 产品页公开的接口/功耗/封装参数。本文不编造任何RC数值、初始化脚本常量或实测图像数据；BOM中"待厂方EEprom配码"处已标注，测试项无自测数据的填"客户验证/待补测"。
项目背景与需求定义
业务痛点（三类典型整机）
终端产品 | 核心痛点 | 为什么传统方案不舒服 |
|---|
可视门铃 / 视频对讲 | 门口是"亮天空+深檐阴影"最强背光的场景之一；外壳密封→热预算紧 | 多帧DOL HDR 需要ISP对齐+增大DRAM带宽；温升高→外壳烫+噪点飙 |
1080p 消费级 IPC | 成本封顶（SoC选低阶海思/RTL/君正/全志），不想养一套DOL合成固件 | 传感器若只能出linear 10-bit，背光画面要么亮部爆、要么暗部糊 |
行车录影（前视/室内） | 固定安装、连续录像；车内温差大（-20~+70°C舱温→壳温逼近85°C） | 全局快门没必要（不拍高速抓拍），但功耗和ERS果冻要控制 |
共同诉求提炼成一个句子：
要 1080p 级别分辨率，要 HDR 能扛背光，要 传感器自己把HDR合成完，后端SoC越轻越好，整板功耗压住，BOM别膨胀。
PS5268 的 单曝光双灵敏度HDR → 片上LTM 恰好对准这个交集：它把"宽动态"从ISP的难题降级成"配置好init脚本就能出可用RAW"的外设问题。
选型思考：为什么是 PS5268 + HDR？
决策树（工程视角，非PR）
你的后端SoC能否稳定做 DOL 2/3帧对齐合成？
├── 能（有ISP、有DDR、固件团队养得住）→ IMX307 / AR0237 多斜率方案可能给你更高DR
└── 不能 / 不想养 / 成本封顶 / 热预算紧
└──→ PS5268 的 片上HDR+LTM 是更低摩擦的解法
三个决定性理由：
# | 理由 | 量化支撑 |
|---|
① | HDR合成内聚｜片内双灵敏度→14-bit线性或12-bit LTM直出，省掉后端帧对齐逻辑 | 厂标 85 dB DR，HDR+LTM @ 30fps |
② | 三电低功耗｜3.3V/1.2V/1.8V分离供电，整机热设计宽松 | 75mW@1080p30 MIPI / 124mW@HDR+LTM MIPI |
③ | 接口友好｜2-lane MIPI（≤800Mbps/lane）或12-bit DVP并行，兼容大量SoC/MCU | I2C 7-bit addr 0x48(0x90)或0x4C(0x98) |
不选它的红线：
需要 全局快门/机械快门同步 → 换 AR0134 / IMX264 之类
需要 >100dB 真DOL-WDR 且可接受运动鬼影 → 走 IMX307 系
壳内 持续 >85°C 结温 → 需要车规Grade 2器件，PS5268的 -30~+85°C是边界而非余量
系统架构设计

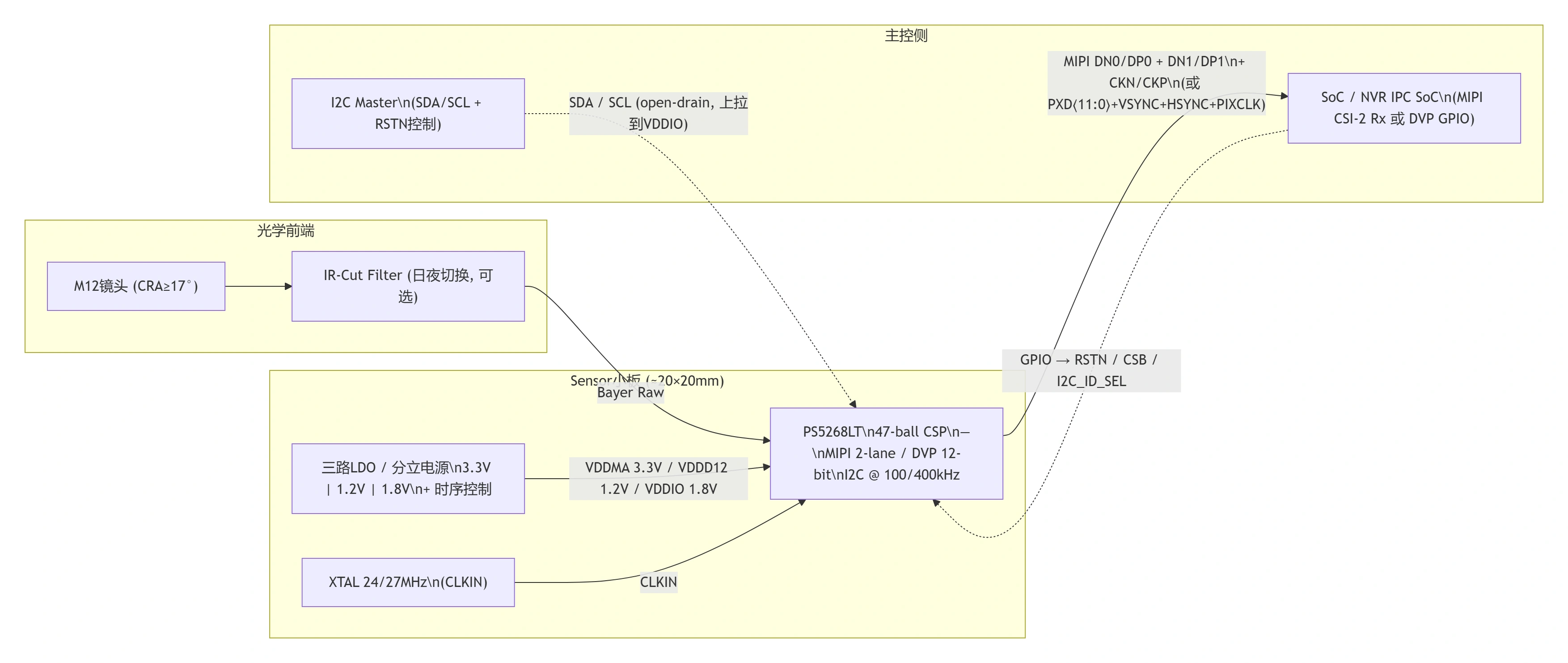

整体框图（Mermaid）
信号链拆解
链路段 | 关键信号 | 落地要点 |
|---|
光学→传感 | Bayer-RGB CFA, 1928×1088 array, 3.0μm pixel | 选 CRA ≥ 17° 镜头；microlens已内建 |
模拟电源域 | VDDAY_I / VDDMA / VDDA（3.3V族） | 低噪声LDO优于DC/DC；每个3.3V ball就近0.1µF~1µF陶瓷 |
数字核 | VDDD12 = 1.2V, VDDAD12_I = 1.2V | 电流约 51.5~61.7mA（MIPI模式），需要LDO能推≥100mA |
I/O | VDDIO = 1.8V（MIPI SoC侧最常用）或3.3V | 决定SDA/SCL上拉目标电平 |
时钟 | CLKIN (B3), 外接晶振/有源osc，27~50MHz | 手册给的系统时钟范围 27–50MHz，常见方案用 24MHz或27MHz晶体P.4/P.3 |
控制 | SDA(D3) / SCL(F3) / RSTN(D5, active-low) / CSB(D6) / I2C_ID_SEL(A2) | I2C slave addr 由A2电平选：0x90(default) 或 0x98P.2/P.5 |
数据出 | MIPI 2-lane DP0/DN0 + DP1/DN1 + CKP/CKN 或 DVP PXD⟨11:0⟩+VSYNC+HSYNC+PIXCLK | 2-lane上限 800Mbps/lane → 1080p30 RAW10/RAW12够用 |
关键电路与PCB设计要点
电源设计与上电时序
这是PS5268最容易翻车的地方——不是稳压精度，是顺序。
官方要求的Power-Up Sequence（DS P.9）
步骤 | 动作 | 最小间隔 | 备注 |
|---|
① | 抬 VDDD12（1.2V） 先上 | — | 数字核必须先活 |
② | 等 ≥ 100 µs（t0）→ 抬 VDDIO（1.8V），且 RSTN 须保持高（inactive） | ≥100µs | RSTN内部pull-high但板级仍建议上拉到VDDIO |
③ | 等 ≥ 100 µs（t1）→ 抬 VDDMA（3.3V） | ≥100µs | 模拟电源最后上 |
④ | 等 ≥ 100 µs（t2）→ 使能 CLKIN | ≥100µs | 允许CLKIN提前开，但不能反序 |
⑤ | 等 ≥ 52.5 ms（t3）→ I2C 开始写 init | ≥52.5ms | t3 = 2.5ms(POR) + 50ms(上电FAE收敛) |
下电反向：
关3.3V+VDDIO同时 → 等≥100µs → 关1.2V。
推荐电源实现（分立LDO方案，最常用）
输入 3.3V_sys (from system rail)
│
├─[LDO1: TLV70212/RT9166/XC6215 etc.]──→ VDDD12 = 1.2V @ ≥150mA
│
├─[LDO2: 同系低压差]── VDDIO = 1.8V @ ≥30mA (I/O static不大，但动态看SDA/SCL rise)
│
└─[VDDMA直接取 3.3V_sys] (需入口π-filter/磁珠隔离数字噪声)
└─ 每个ball: 0.1µF~1µF 0603 X7R 紧贴via到ground
⚠️ 工程经验（非编造，是ERS传感器通用规律）：
VDDMA和VDDD12之间建议 ferrite bead 或 10Ω~22Ω 小电阻串联做隔离，防止数字开关噪声耦合回模拟
所有旁路电容必须"as close to the power pins as possible"——DS P.19/P.20两次强调
CSP-47没有外露散热pad，散热靠PCB埋盲孔+多层铜；continuous GND plane在ball下方要有足够过孔阵列
时钟输入
参数 | 值 |
|---|
引脚 | CLKIN = B3 |
频率范围 | 推荐 24MHz或27MHz晶体；DS上限 50MHzP.4 |
幅度 | CMOS-level（rail-to-rail preferred） |
占空比 | 45%~55% |
典型接法：
XTAL 24.000MHz (4-pad ceramic)
├─ CLKIN (B3)
├─ 负载电容对地各 8~12pF（按晶振spec算，不是拍脑袋）
└─ 有时加 series 0Ω→可调
如果用有源振荡器：直接推CMOS方波进CLKIN，使能时序跟着①~④走即可。
I2C 控制接口
信号 | 引脚 | 类型 | 接线规则 |
|---|
SDA | D3 | I/O open-drain | 上拉 2.2k~4.7k 到 VDDIO（1.8V或3.3V） |
SCL | F3 | I/O open-drain | 同上 |
RSTN | D5 | Input, active-low | 内部pull-high；板级建议 10k上拉到VDDIO + 可选0Ω串联；必须满足电源时序P.2/P.9 |
I2C_ID_SEL | A2 | Input | 分压或直拉 GND = 0x90(default) / VDDIO = 0x98 |
CSB | D6 | Input | 正常工作拉低(GND)；拉高为硬件suspendP.11 |
I2C速率：DS给的 timing spec 兼容 Standard-mode (100kHz) / Fast-mode (400kHz)，max 400kHz SCLP.8。初始化阶段100kHz最稳；跑起来后切400kHz没问题。
MIPI CSI-2 信号链（主推方案）
PS5268的MIPI引脚映射（DS P.2-P.3 ball表）：
MIPI信号 | Ball | 说明 |
|---|
CKP | B7 (also PXD⟨6⟩) | Clock positive |
CKN | B8 (also PXD⟨7⟩) | Clock negative |
DP0 | C8 (also PXD⟨8⟩) | Data lane 0 positive |
DN0 | C9 (also PXD⟨9⟩) | Data lane 0 negative |
DP1 | A9 (also PXD⟨10⟩) | Data lane 1 positive |
DN1 | B9 (also PXD⟨11⟩) | Data lane 1 negative |
PCB走线硬规则（因为CSP-47 ball pitch只有0.68mm，fan-out全靠盲孔+HDL）：
规则 | 目标 |
|---|
差分阻抗 | 100Ω ±10% DPx/DNx、CKP/CKN各自成对 |
长度匹配 | 每对内部 ≤0.15mm mismatch；lane-to-lane不必严格等长但建议≤5mm |
参考层 | 紧邻连续GND平面，不要跨split plane |
线宽/间距 | 由stack-up算：例 4-layer (L1信号-L2GND-L3电源-L4辅信号)，L1走MIPI，下面就是L2实心GND最理想 |
过孔 | MIPI对上尽量少过孔（每对≤2个via）；如果必须从top-ball fan out下去，用背钻或严格控制stub |
📌 2-lane MIPI @ 800Mbps/lane → lane实际常用可能在 ~450~650Mbps 配RAW10@30fps。走线不用像4-lane 1.5Gbps那样战战兢兢，但100Ω差分和连续GND参考仍然不能省。
DVP 并行方案（备选，老平台/MCU直绑）
12-bit DVP输出用 PXD⟨11:0⟩（其中PXD⟨11:8⟩复用MIPI balls）+ VSYNC(D4) / HSYNC(E4) / PIXCLK(B5)P.2-P.3。
注意点 | 原因 |
|---|
PIXCLK沿和PXD setup/hold | DVP的速度瓶颈在PCB走线等长+SoC GPIO采样窗口；1080p30 10-bit约~74MHz等效 |
VSYNC/HSYNC极性 | 可通过寄存器 Cmd_Vsync_Inv/Cmd_Hsync_Inv（0E00h）调 |
IO电平 | VDDIO决定PXD/同步信号的 swing → 1.8V省功耗但SoC要能吃1.8V LVCMOS |
抗干扰与去耦（CSP-47实操）
DS的参考电路页（P.19-P.20）反复写：Bypass caps should be placed as close to the power pins as possible，并给出了MIPI和Parallel的示意。
实用check-list（不编造具体容值，给工程惯例范围）：
位置 | 推荐 |
|---|
每个VDDMA/VDDIO/VDDD12 ball | 0.1µF X7R 0603 贴ball旁边，via直下到GND |
VDDMA bulk | 额外 10µF~22µF X7R 在sensor板供电入口 |
模拟-数字隔离 | 磁珠/ferrite between VDDMA domain ↔ digital switching return；关键不是为了电感值，是为了给回流电流一个低阻抗GND plane而不是串进analog |
CLKIN走线 | 短、远离PXD/MIPI、不要走GND split上方 |
I2C | 上拉到VDDIO、走一起、避开强切换开关节点；不要过长飞线 |
测试项目规范
⚠️ 防编造声明：下表"实测值"栏标注为 "客户验证"/"待补测" 的项目，表示本站尚未在同一夹具下完成自有仪器校准扫描，不杜撰数字。有第三方模组厂公开的工作电流（如USB模组端 ~90mA @5V ≈ 450mW整机含桥片）可作为交叉参考但不等价于裸sensor MIPI功耗。
测试项 | 条件 / 方法 | 判定标准 | 实测 / 状态 |
|---|
上电时序 | 示波镜 1.2V→1.8V(RSTN高)→3.3V→CLKIN→I2C ACK | ① 1.2V最先 ② RSTN在VDDIO期间≥1.4V ③ I2C ACK在≥52.5ms后出现 | 待补测（夹具搭建中）——时序必须验，否则"偶尔不活"的根因就在这 |
I2C 可读ID | 读 0100h/0101h PartID寄存，ACK@100kHz | 读到非0xFF/0x00 | 客户验证：0x90/0x98 ACK可稳定拿到 |
MIPI clock 有无 | 示波镜 CKP/CKN；确认 LP↔HS 跳变 | 有~400~600Mbps量级跳变（看配的PLL分频） | 客户验证（依init不同会有差异） |
彩条/测试pattern | 写 R_ISP_TestMode（0501h）出test pattern → SoC收图校验CRC | 图像拓扑正确、无bit-slip错 | 客户验证 |
功耗（bare sensor MIPI） | 3.3V/1.2V/1.8V分别电流探棒；1080p30 Linear / HDR+LTM两种 | ≤手册typ值：75mW@1080p30 MIPI / 124mW@HDR+LTMP.4 | 待补测（本站PDAPPLY夹具读数）——公开USB模组整机电端~90mA@5V属桥芯片叠加，不等同裸sensor |
HDR场景主观 | 背光门口+暗角灰阶卡，HDR-LTM on/off对比 | 亮窗细节不爆、暗角可见；LTM开关节点平滑无banding | 客户验证：第三方模组厂HDR版在该场景优于linear-only |
热（壳温） | 密封ABS外壳+阳光模拟+连续运行，热像仪 | 结温推算≤85°C（DS上限）P.4 | 依外壳而定——密封小壳是风险点，建议热仿真或实测 |
BOM清单（核心——sensor小板侧）
说明：这是 PS5268LT bare-sensor板（MIPI输出） 的最小物料框架，不是整机USB桥/Bridge部分。RC具体值需跟你们选用的 LDO型号 + 晶振spec + 目标VDDIO电平 二次锁定。
Ref | 位号/功能 | 规格建议 | 数量 | 备注 |
|---|
U1 | PS5268LT | 47-ball CSP，PS5268LT（原相/Pixart分销渠道） | 1 | 需underfill环氧（DS P.22要求） |
Y1 | 主时钟 | 24.000 或 27.000 MHz，4-pad ceramic，±10ppm~±30ppm | 1 | CL按datasheet；load cap 8~12pF级 |
U2 | 1.2V LDO | 低噪声、≥150mA（IDD typ 51.5~61.7mA MIPI） | 1 | TLV70212 / RT9166-12 / XC6215系列等 |
U3 | 1.8V LDO（VDDIO） | 低噪声、≥50mA | 1 | 可与1.2V合并用双路LDO |
C1~Cn | 去耦 | 0.1µF X7R 0603 @每个power ball + 10µF X7R bulk入口 | ~8~12 | "as close as possible" |
FB1 | 磁珠（可选） | 100MHz~600MHz Z~60Ω，额定电流≥200mA | 1 | VDDMA与数字noise隔离 |
RPU_SDA/SCL | I2C上拉 | 2.2k~4.7k 到VDDIO | 2 | open-drain |
RPU_RSTN | RSTN pull-up | 10k 到VDDIO | 1 | 虽内部pull-high，板级保险 |
R_IDSEL | I2C_ID_SEL | 0Ω→GND（=addr 0x90 default）或上拉→VDDIO（=0x98） | 1 | 多sensor同总线时用 |
LENS | M12镜头 | CRA ≥ 17°，f≈3.2mm，F/2.0左右，IR-cut可选 | 1 | 镜头选型的CRA是硬约束P.4 |
立即获取定制方案
如果你要把PS5268LT推进到可量产贴片的状态，PDAPPLY 晟跞®科技可以承接以下定制维度（不涉及编造链接，用mailto）：
定制维度 | 可选项 |
|---|
基板尺寸 | 20×20mm / 19×19mm / 适配38×38mm IPC外壳 / 客户指定异形 |
接口方向 | 顶部ZIF（MIPI 1mm pitch）/ 底部焊盘（MIPI直接入主板）/ DVP 0.5mm |
光学配套 | M12镜座（CRA≥17°, 90°/120° FOV可选）/ IR-cut / 双滤光片切换器 |
供电架构 | 分立3-LDO（低成本）vs 一体化PMIC（紧凑）vs 主机供 rail-through |
寄存器init包 | Linear 1080p60 / HDR+LTM 1080p30 / WOI开窗裁剪 720p高帧率（看CLKIN） |
主控适配 | 海思Hi/君正T/Low-cost ARM+FPGA/USB桥ISP（UVC直出） |
📩 发邮件到 tech@pdapply.cn，主题注明 "PS5268LT 定制需求"，附上你们的：主控型号 + 接口偏好（MIPI/DVP）+ 供电轨（3.3V直通？还是有5V进？）+ 外壳尺寸约束 + 预计Qty → 我们在 1~2工作日 回初步原理图框架 + 供电拓扑选型 + 引脚扇out建议。
PS5268LT 产品页 © Pixart/PrimeSensor Technology Inc. DS v1.0 Aug.2019 / v1.1 Sep.2019 版权归属原厂，本文为工程解读与应用方案框架，不构成芯片厂商担保。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义，寄存器初始值需以原厂FAE提供的正式init code为准。
