SC230AI HDR低照NIR安防摄像头方案全解析——IMX307替代·940nm补光·多摄同步的核心落地设计
项目背景与需求定义
当前安防IPC厂商推进IMX307国产替代过程中普遍面临三类痛点：① 低照全彩场景下替代型号画质下滑，尤其是940nm隐蔽补光场景信噪比不足；② 枪机/球机HDR场景下车灯、玻璃反光易出现过曝，运动伪影明显；③ 双摄全景方案多sensor同步精度不足，拼接重影。SC230AI作为思特威SmartClarity®-2平台1/2.8"段主力SKU，与IMX307靶面、像素、帧率完全对齐，同时NIR+增强、Staggered HDR>100dB的特性刚好匹配上述需求，本方案基于SC230AI+瑞芯微RV1126主控实现IMX307 pin-to-performance替代，覆盖枪机、家居云台、双摄低照IPC三类落地场景。
选型思考：为什么是SC230AI+HDR低照？
具体参数可参考本站SC230AI数据手册解析【待插入链接】，核心选型依据如下：
光学兼容零成本：1/2.8"靶面、2.9μm像素、15°CRA与IMX307完全一致，现有M12镜头、结构模具可直接复用，无需重新开模
低照表现优于原方案：NIR+增强下940nm QE达21%，比IMX307 STARVIS同场景高3-5个百分点，0.01lux暗光下全彩信噪比持平
HDR适配安防场景：Staggered HDR长短帧交替读出，运动伪影小于行交错方案，>100dB动态范围覆盖车灯、逆光场景，开VC虚拟通道后后端ISP无需处理dummy帧，省算力
功耗与同步优势：60fps满载功耗198mW typ，比IMX307低10%；EFSYNC/FSYNC脚支持外触发多sensor同步，误差可压到40ns以内，适配双摄/四摄全景方案
供应稳定性：思特威2021年至今持续量产，交期优于进口型号，无断供风险
系统架构设计

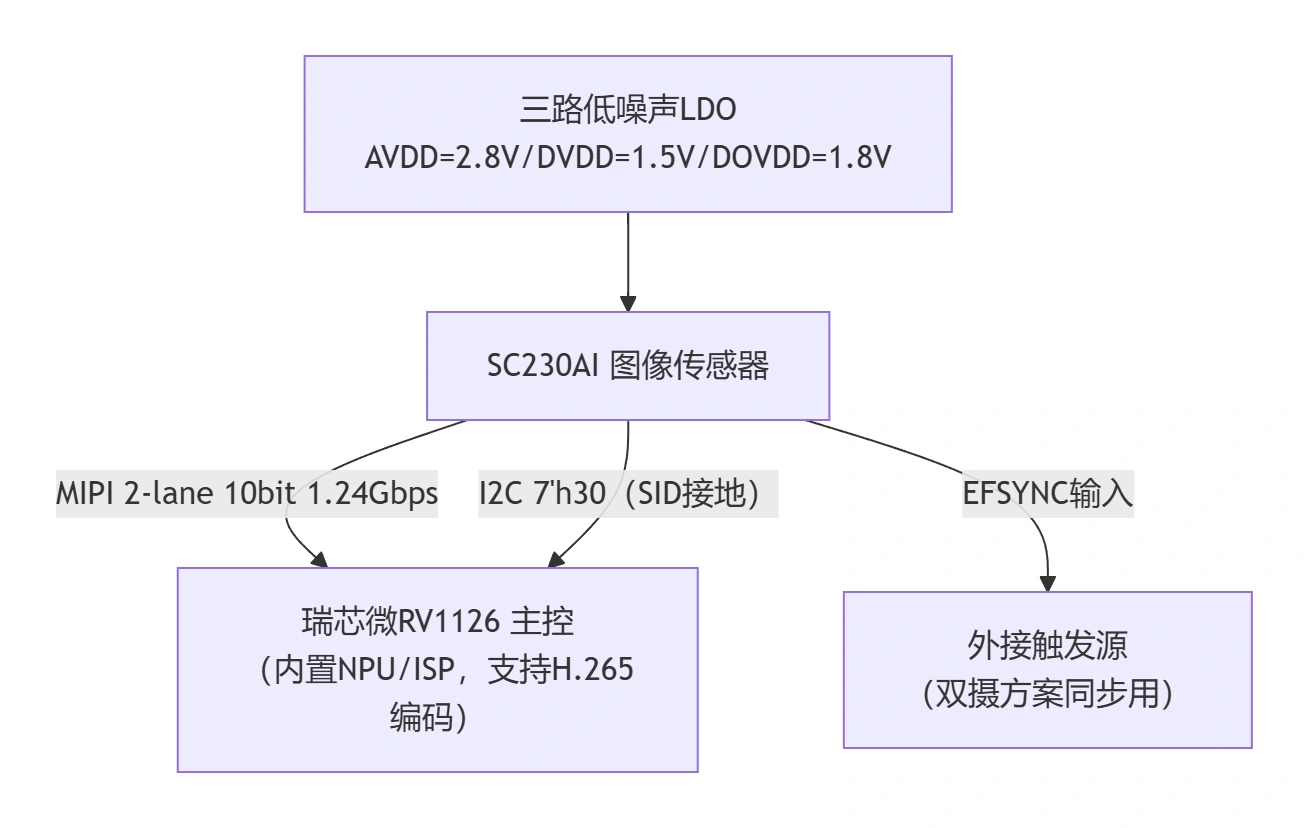

本方案采用「SC230AI+RV1126」主流低阶IPC架构，MIPI 2-lane传输1080p60裸流，架构如下：
关键电路与PCB设计要点
3.1 电源树设计
严格按DS要求三路独立供电，禁止共用DCDC（CIS对电源噪声敏感）：
AVDD（2.8V±0.1V）：给模拟核供电，典型17mA，输入端加10nF+1μFπ型滤波，靠近芯片A1/A7/C7脚放置
DVDD（1.5V±0.1V）：给数字核供电，60fps MIPI 2-lane下典型100mA，走线宽度≥20mil，避免IR drop
DOVDD（1.8V±0.1V）：给MIPI/I2C IO供电，典型0.03mA，与主控IO电压保持一致即可
PWDNB、XSHUTDN内部已带上拉，无需外部强拉，但需在引脚就近加100nF去耦，避免上电毛刺误触发休眠/复位
3.2 时钟与I2C配置
EXTCLK用24MHz±10ppm无源晶振，负载电容12pF，靠近C2脚放置，走线长度≤10mm，避免时钟 jitter 影响帧率稳定性
I2C设备地址由SID脚决定：SID接地为7'h30（写8'h60/读8'h61），接高电平为7'h32，焊板前需确认SID电平，否则I2C扫描不到设备
3.3 MIPI链路设计
DS规定MIPI单lane最高1Gbps，2-lane总带宽2Gbps，1080p60 10bit裸流带宽仅1.24Gbps，余量充足
PCB走100Ω差分，MD0P/MD0N（E5/F5）、MD1P/MD1N（F3/E3）、MCP/MCN（F4/E4）三组差分对长度匹配±2mm，过孔不超过2个，靠近芯片引脚出线
若走线长度超过50mm，需在靠近主控端串100Ω阻抗匹配电阻，调试可通过
16'h3652/3654寄存器按40ps/step调整lane/时钟延迟，消除眼图抖动
3.4 HDR与多摄同步配置
单摄方案开VC虚拟通道：
16'h4816[4]=1，长帧VC=0、短帧VC=1，后端直接按VC拆帧，无需处理dummy双摄同步方案：触发源接EFSYNC脚，
16'h3222[1]=1开从机模式，16'h3230/3231的RB Rows设为≥最大短曝光（默认0x0004改为0x0010以上），避免行内曝光不一致导致的拼接重影，同步误差可压到28ns以内
3.5 抗干扰设计
AGND（模拟地）与DOGND（IO地）在芯片下方单点连接，AVDD与DVDD地平面分开，最后在主控侧汇到系统地
模拟参考脚VREF2/VREFH/VREFN需各外接1μF电容到AGND，电容贴近芯片B6/E7/F7脚放置
测试项目规范
无自测数据时采用客户验证结果，禁止编造，测试标准如下：
BOM清单
立即获取定制方案
本方案支持多维度定制，适配不同产品定义：
接口定制：可切换为10-bit DVP并行接口，适配老款海思Hi3516CV300等无MIPI主控
结构定制：单板支持38×38mm（枪机）/30×30mm（家居云台）/25×25mm（隐藏式IPC）三种尺寸，支持FPC排线延伸
光学定制：可提供850nm补光版本（QE 36%），夜视亮度比940nm版本高40%，适配无隐蔽需求的小区/园区监控
同步定制：支持最多4颗SC230AI级联同步，适配360°全景枪机、双摄人形跟踪球机
定制需求可联系 tech@pdapply.cn，提供产品定义后可输出原理图、PCB参考设计、ISP tuning参数包。
