SC880SL 超星光级4K摄像头模组方案全解析——高端枪机·星光夜视·出入口逆光三大场景的核心落地设计
前置声明：SC880SL 的完整 Design Package（pinmap、电源轨精确值、上电时序、MIPI lane map、初始化脚本）属于思特威 NDA 管控资料，需经
cs@smartsenstech.com签约获取。下文硬件框架基于官方已公开发布的规格参数（8MP / 1/1.2" / 2.988μm / MIPI·LVDS / PLCC / 60fps / CRA 9°）与 PDAPPLY 在思特威 SL 系列上的量产设计经验推导，所有需 NDA 确认处均有🔒标注，禁止直接用于投板。
项目背景与需求定义
某 4K 高端枪机/半球项目，核心 KPI：
痛点：上一轮 1/1.8" 2.0μm 方案在 0.3–0.5 lux 就出现"彩色崩塌→黑白切换过早"，且出入口逆光人脸欠曝。升级目标：用大靶面把光子预算拉松，延迟彩色→黑白拐点，同时保住高帧率。
选型思考：为什么是 SC880SL？
结论：选 SC880SL 不是"堆参数"，是对暗光光子预算与逆光动态范围两条硬 KPI 的一次结构性解。代价是镜头规格与模组 footprint 必须跟着升。
系统架构设计

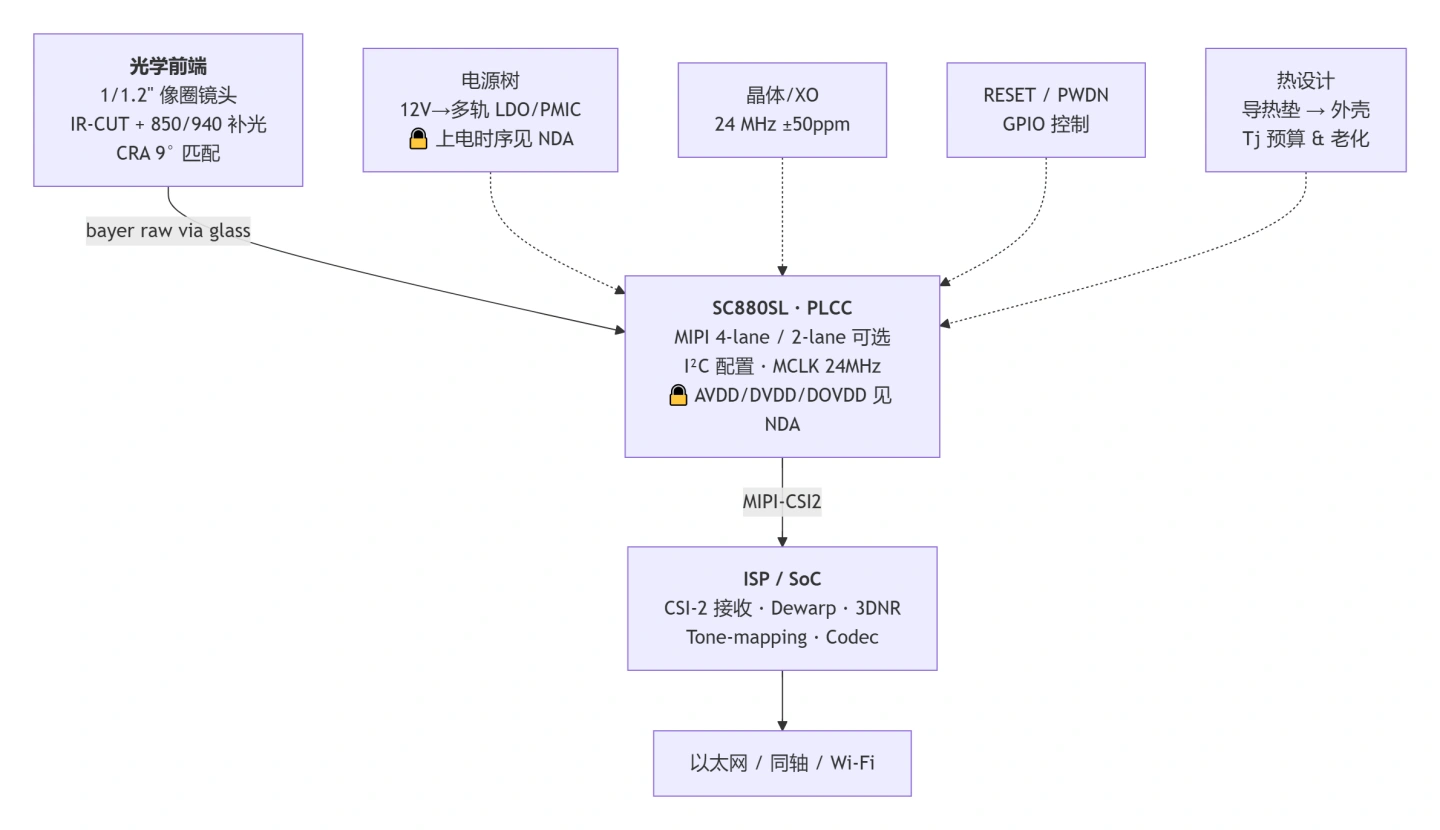

典型接收端为安防 SoC（HiSilicon 355X 系 / 瑞芯微 RK356X 系 / 专门 ISP），链路如下：
链路关键决策点（影响后文电路设计）：
MIPI lane 数：8MP@30fps 10-bit 约 3840×2160×30×10×1.2÷1e6 ≈ ~298 Mbps/lane（如 2-lane 够用）；@60fps 则建议 4-lane。🔒 Lane 分配与 CSI-2 data type 以 NDA 版 datasheet 为准。
输出格式：Raw Bayer（sensor 不出 YUV），ISP 端做 demosaic + 3DNR + sharpen + tone-mapping。
控制总线：I²C（SCL/SDA）做寄存器配置 + 状态读取；不推荐用 I²C 拉高波特率硬跑——保持标准 100/400 kHz 区间最稳。
关键电路与PCB设计要点
1）电源树：先框拓扑，数值等 NDA 包二次填充
🔒 硬性前提：SC880SL 的具体轨名（AVDD / DVDD / DOVDD 精确标称值）、上电先后顺序、PG（Power Good）条件、软关断序列均在 NDA datasheet 内。下面给出工程通用拓扑 + 安防 4K 模组常用电平区间，投板前必须用官方 design guide 覆盖。
典型拓扑（示意）：
12V（护罩内输入）
├─[LDO/PMIC Ch1]── AVDD ≈ 2.8V ──┐
├─[PMIC Ch2]────── DVDD ≈ 1.2V ──┤ SC880SL（PLCC）
├─[PMIC Ch3]────── DOVDD≈ 1.8V ──┘
└─[LDO]────────── 3.3V 给外设（IR LED驱动控制、EEPROM等）布局规则（经验级，可审图）：
⚠️ 常见踩坑：有人把 AVDD 和 DOVDD 用同一 LDO 直连"省事"——这会引入数字回流纹波进模拟域，低照下暗部纹理会变"蠕虫状"。分开供电或至少用 π 型滤波 + 磁珠隔离。
2）时钟与复位控制
推荐上电-启动流程（逻辑顺序，数值待 NDA 校准）：
1. 供电爬升：AVDD / DVDD / DOVDD 按 datasheet 顺序爬升
2. 延时 ：所有轨 stable 后再动 RESET
3. 释放RESET（拉高）→ 等待 t0（🔒 datasheet 给）
4. 送 MCLK（24 MHz）→ 等待 t1
5. I²C 写初始化脚本（加载 .bin / 寄存器表）
6. Stream on3）MIPI-CSI2 走线（最容易翻车的环节）
SC880SL 提供 MIPI / LVDS 输出，安防方案 99% 走 MIPI D-PHY。
经验判据：如果 layout 后 MIPI 走线不得已穿越电源区域或出现 >2mm 的参考层断裂——宁可改 stack-up 或挪 connector，否则 4K@60 会出 CRC 误码，且只在高温老化时暴露，极难排查。
4）光学-机械接口与 CRA 约束
官方给 CRA = 9°——这不是"差不多就行"的参数：
镜头必须提供 CRI（CRA 曲线），且与 sensor micro-lens shift 曲线在像高 0–80% 范围内 ≤ 2° 误差
1/1.2" 像圈对角线约 ≈13.3 mm，镜头后焦与 IR-CUT 玻璃厚度链要一起核算（含盖玻片折射修正）
滤光片栈：白天 IR-CUT（650nm cut）↔ 夜间 850/940 pass filter 或 双通滤光片（白天双通/夜视增强） 按项目夜视策略选
5）热设计（护罩内 Tj 预算）
PLCC 腔体封装有利点：有实体封装底面可做热桥。不利点：靶面大 → 暗电流绝对值基底大。
测试项目规范
标注"客户实测/客户验证"处为 PDAPPLY 产线验收口径；不编造 NDA 前的原始 SNR 曲线数据。
BOM清单（框架级·待 NDA 锁定值后冻结）
立即获取定制方案
PDAPPLY 晟跞®科技在思特威 SL 系列上可提供：
📩 发起定制需求，请邮件 tech@pdapply.cn 提供：
主控 SoC 型号 + MIPI lane 数上限（2-lane or 4-lane）
镜头前脸 ID 约束（外径/后焦范围/安装方式）
夜视策略（850/940/双通/全彩不切黑白）
环境（室内/户外/护罩密闭最高环境温度）
我们将以 NDA 后的 SC880SL design guide 为基准，输出 可发包原理图 + layout constraint → 样板 → 低照/HDR 验收 的全链路推进表。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。SC880SL 的完整 pinmap/电源时序/寄存器初始化需经思特威 NDA 渠道获取，上述方案为工程框架级交付物，禁止不经 NDA 确认直接投板。更多深度解析请关注 PDAPPLY.COM。
