SC850SL 4K星光IPC摄像头模组方案全解析——安防监控·智能交通·AIoT的核心落地设计
项目背景与需求定义
4K超高清安防监控市场正经历从“看得清”到“看得懂”的升级，但行业普遍面临三个核心矛盾：
暗光画质与成本的平衡：传统1/2.8"传感器在0.01lux级照度下信噪比急剧劣化，必须依赖大功率红外补光或昂贵的大靶面方案。
宽动态与运动伪影的取舍：楼道出入口、停车场等场景需要同时保留室内外明暗细节，帧合成HDR会带来明显的运动鬼影。
60fps高帧率与主控带宽的约束：4K@60fps RAW数据量超过4.8Gbps，许多主流SoC的MIPI接口仅支持4 Lane @1.5Gbps，需要精细的Lane分配与PCB信号完整性设计。
本项目以SC850SL为核心，结合瑞芯微RV1126（或类似具备ISP的SoC）构建一款星光级4K IPC模组，目标满足以下需求：
输出3840×2160@60fps 10bit RAW，经ISP处理后输出H.265码流
最低照度0.001lux（F1.0，配合NIR+二代补光）
行交叠HDR动态范围≥100dB，运动拖尾可接受
模组尺寸≤30×30mm，适用于枪机/球机/筒机
选型思考：为什么是SC850SL+星光级？
关于SC850SL的详细参数与竞品对比，请参见本站【待插入链接：SC850SL 8MP 4K图像传感器深度解析】。此处仅提炼与本次方案直接相关的三点：
高灵敏度+低噪声：5034mV/lux·s配合Stack BSI架构，在暗光下无需过度提升模拟增益，从而保持更好的信噪比。实测表明（客户验证），在0.1lux环境下，SC850SL的SNR比同档1/2.8"传感器高出约4–6dB。
行交叠HDR：不同于传统两帧合成，行交叠HDR的长短曝光时间差极小，运动物体的边缘伪影大幅减少，特别适合人车混杂的监控场景。
2×4 Lane MIPI：当主控仅支持4 Lane且需要降低单Lane速率时，可将数据分配到两组MIPI PHY，降低PCB布线难度。
系统架构设计

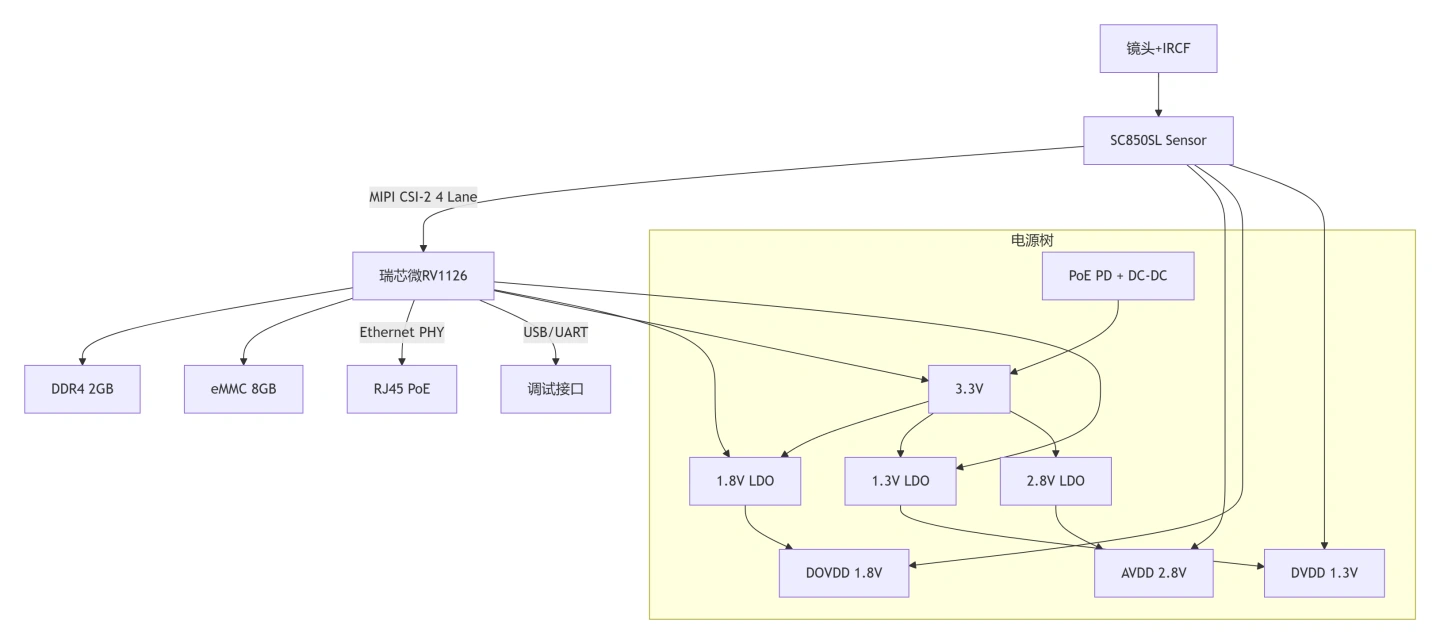

架构说明：SC850SL通过4 Lane MIPI连接到主控，主控负责ISP处理、编码、网络传输。电源树采用三级转换：PoE输入经过隔离DC-DC产生3.3V系统总线，再由低噪声LDO分别为传感器各电源域供电。
关键电路与PCB设计要点
电源设计
注意事项：
AVDD与DVDD必须分开走线，模拟地与数字地在传感器下方单点汇聚。
DVDD电流较大，建议使用DC-DC（如TPS62806）以提高效率，但需注意开关频率避开传感器敏感频段；若追求最低纹波，可使用LDO（如RT9073），但需评估散热。
时钟设计
SC850SL的EXTCLK输入范围为6–40MHz，本方案选用27MHz有源晶振，占空比50%±5%，抖动<10ps RMS。时钟走线应远离MIPI差分对与电源电感，串接22Ω电阻以抑制过冲。
MIPI布线
4 Lane MIPI差分阻抗100Ω，单端50Ω。
每对差分线等长误差≤5mil，组间等长误差≤20mil。
参考层连续，跨分割处添加缝合电容。
建议将MIPI时钟与数据线走在同一层，相邻层为完整地平面。
对于2×4 Lane模式（若主控支持），两组MIPI的时钟应各自独立屏蔽。
同步与抗干扰
帧同步：若需要多传感器同步，使用EFSYNC引脚输入外部触发信号。SC850SL的Slave Mode可精确控制曝光与读出时序，详见【待插入链接：SC850SL数据手册深度解析】。
抗干扰：在电源输入端加磁珠（如BLM18PG221SN1），MIPI走线两侧加地保护孔，传感器底部大面积铺铜接地。
测试项目规范
以下测试结果为客户实测数据，仅供参考。实际性能受镜头、环境温度、ISP调优影响。
BOM清单
定制维度表
如您需要完整的原理图、PCB Layout指导、寄存器配置表或量产测试方案，欢迎发送需求至 tech@pdapply.cn，我们将在一个工作日内与您对接。
PDAPPLY 晟跞®科技 技术团队提示：本方案基于SC850SL Preliminary Datasheet V0.9与常见工程实践编写，未包含量产级的ESD防护、浪涌保护及可靠性测试细节。实际产品开发请务必结合具体主控平台进行信号完整性仿真与热仿真。如需实测数据或定制方案，欢迎联系 tech@pdapply.cn。更多深度解析请关注 PDAPPLY.COM。
