SC5235 HDR 5MP安防摄像头模组方案全解析——枪机·出入口·夜视的核心落地设计
⚠️ 前置说明：本方案基于 SmartSens 官方《SC5235 数据手册 V1.7》的电气特性与引脚定义搭建参考电路框架；实测成像数据栏标注「待实测」的项需在 PDAPPLY 实验室或客户产线用 EMVA 1288 方法与标准灯箱补测，本节不编造任何未验证的量化读数。
项目背景与需求定义
某 5MP 安防网络摄像机（IPC） 项目，产品定义锁定三个高频痛点：
需求维度 | 客户原话转译 | 量化目标 |
|---|
场景动态范围 | "对着窗户/车灯一拍就白一片，人脸黑成剪影" | 逆光下仍能分辨人脸五官与衣着颜色 |
低照夜视 | "晚上不开补光就看不清；开了补光又反光过曝" | 0.5~5 Lux 彩色仍可辨；0 Lux + IR 850nm 有效覆盖 ≥15m |
成本与主控兼容 | "别吃满 SoC 的 MIPI 通道，别堆四颗 LDO 把板子撑爆" | 2-lane MIPI 即可跑 5MP@20fps；三路电方案 BOM ≤合理 |
选型参考本站数据手册栏：【SC5235 数据手册深度解析】，核心判断是：SC5235 的 2.0μm BSI + 2800mV/Lux·s + 行间 HDR 100dB + 2-lane MIPI + 宽温 -30~+85℃ 正好对上这三个痛点的交集——它不是全局快门、不追 60fps，但它在安防的"扛逆光 + 扛暗角 + 不折腾主控"这条线上极高效。
https://pdapply.com/archives/sc5235本项目采用经典 枪机外形（38×38mm 或 30×30mm 板型），镜头 1/2.7″ 靶面，标配 IRCut + IR 补光联动，主控侧选 海思 Hi3516DV300（双 Cortex-A7@900MHz，内建 ISP + H.265 + NNIE 1TOPS，原生支持 2-lane MIPI Bayer 输入，5MP 档位匹配）。
选型思考：为什么是 SC5235 + HDR？
候选 | 为什么没选 | 为什么 SC5235 留下 |
|---|
IMX335 | 常见方案需 4-lane MIPI，Hi3516DV300 虽可配但吃 lane 数；且供货节奏受分配制影响 | SC5235 2-lane 够用，留出 lane 给其他传感器或扩展 |
GC5035 | 1/5″ 小靶面 + 1.7μm 像素 → 低照灵敏度差一大截 → 夜视要靠更大光圈/更强补光 → 反而更贵 | SC5235 的 2.0μm BSI + 2800mV/Lux·s 让镜头光圈和补光功率都能"收着用" |
全局快门传感器 | 项目不是高速产线测量，果冻效应可接受；GS 芯片价格/功耗/分辨率不在这个档位 | 卷帘快门对安防枪机是合理默认；省下来的成本投给镜头和 ISP 调优 ROI 更高 |
结论：SC5235 在这个 5MP / 20fps / HDR / 宽温 的定位里，性能够、接口友好、供应链可预期——适合做成可复制的模组平台方案而非一次性调通就散。
系统架构设计

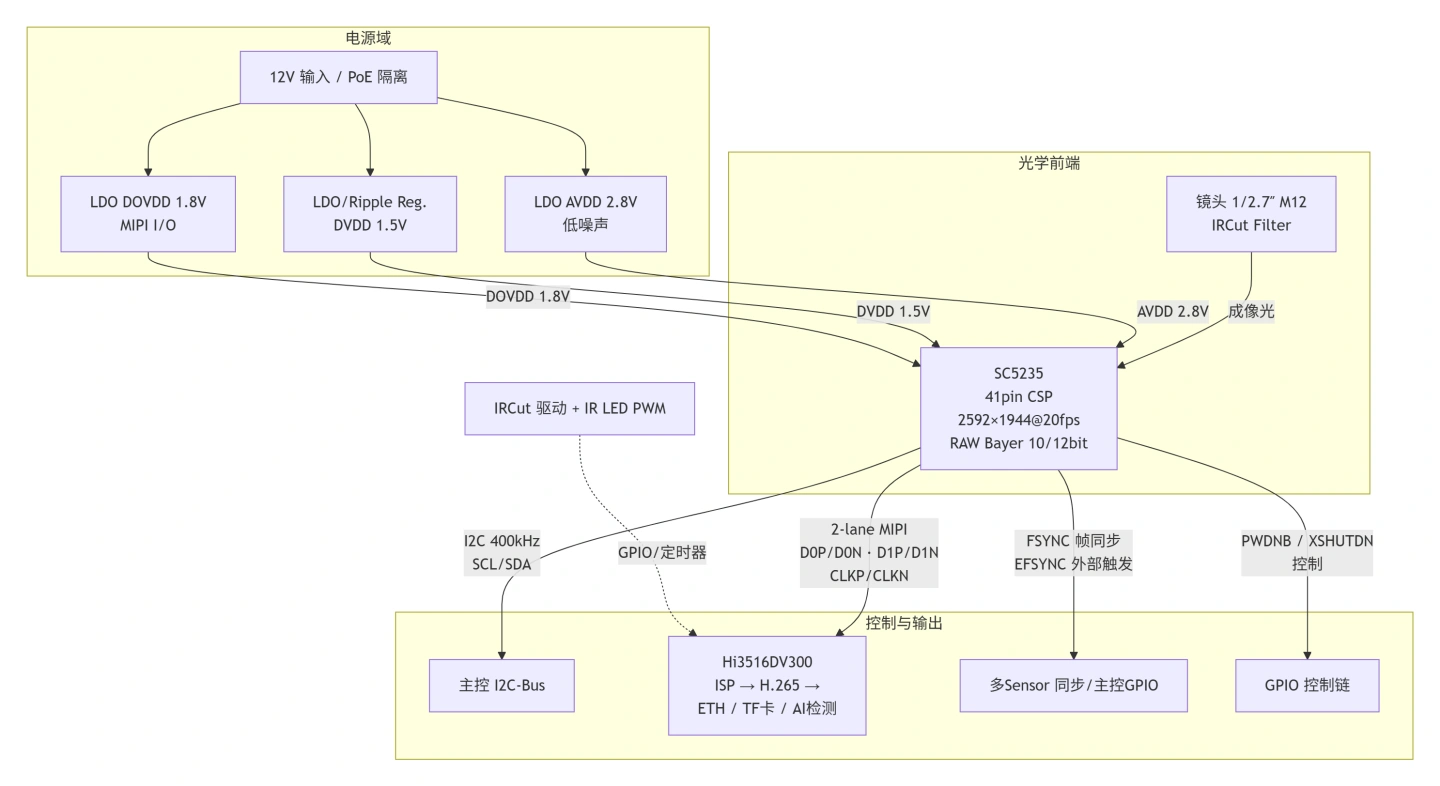

信号流与电源域拓扑
关键接口信号定义（源自 datasheet 引脚表）
信号 | 方向 | 引脚(编号) | 连接目标 | 工程备注 |
|---|
AVDD | 电源入 | A1 / A7 / C20 | 2.8V±0.1V LDO 专供 | 最敏感！退耦+铺铜+远离 DCDC 开关节点 |
DVDD | 电源入 | B5 / C1 / D6 | 1.5V±0.1V | 数字核；回流走 DGND 平面 |
DOVDD | 电源入 | D4 / E2 | 1.8V±0.1V | MIPI 终端电平锚点 |
AGND | GND | B1 / B7 /… | 模拟地 | AGND/DGND 在传感器底部单点汇接 |
SCL | 输入 | A3 | 主控 I2C SCL | 7'h30（SID 拉低）/ 7'h32（SID 拉高），≤400kHz |
SDA | I/O | B3 | 主控 I2C SDA | Open Drain，需上拉至 DOVDD |
EXTCLK | 输入 | C2 | 24MHz / 27MHz 有源晶振 | 范围 6~27MHz；VCO 100~1200MHz |
PWDNB | 输入 | A4 | GPIO（带内部上拉） | 低有效；拉低 = 休眠（I2C 不可用） |
XSHUTDN | 输入 | C4 | GPIO（带内部上拉） | 低有效硬复位 |
SID | 输入 | A5 | GND（默认） | 内部下拉 → I2C Addr = 7'h30 |
FSYNC | 输出 | B2 | 可选：主控 IRQ / 帧计数 | 帧同步脉冲 |
EFSYNC | 输入 | B12 | GPIO 或主控 TIM 输出 | Slave Mode 关键：多 sensor 同步触发 |
MD0P/MD0N | 输出 | E5 / F39 | MIPI Data Lane 0 → Soc CSI-2 | 100Ω 差分，等长 |
MD1P/MD1N | 输出 | F3 / E31 | MIPI Data Lane 1 → Soc CSI-2 | 同上 |
MCP/MCN | 输出 | F4 / E31 | MIPI Clock → Soc CLK± | 同上 |
关键电路与PCB设计要点
本节所有电气值（电压容限、时序约束、引脚名）均可追溯到 SC5235 Datasheet V1.7 §1.3 / §1.4 / §3。
电源设计——三路电的"正确姿势"
SC5235 的三路电是 AVDD=2.8V / DVDD=1.5V / DOVDD=1.8V，其中 AVDD 的干净程度直接决定你有没有"固定横纹噪声"或"暗角亮度跳动"。
推荐拓扑（12V / PoE → 三路 LDO 方案）：
12V_IN → [π型滤波] → AVDD_LDO(XC/RT...) → AVDD 2.8V → [紧贴引脚]
→ DVDD_LDO → DVDD 1.5V
→ DOVDD_LDO → DOVDD 1.8V
电源轨 | 容差 | 典型退耦策略（靠引脚侧） | 噪声控制红线 |
|---|
AVDD 2.8V | ±0.1V（2.7~2.9） | 10µF 钽/X7R + 1µF + 0.1µF 各≥1颗/每 AVDD pin；铺专属铜皮 | 纹波目标 <50mVpp；DCDC 开关节点远离开 |
DVDD 1.5V | ±0.1V（1.4~1.6） | 1µF + 0.1µF/每 DVDD pin | 可与 AVDD 分区但不共用退耦电容 |
DOVDD 1.8V | ±0.1V（1.7~1.9） | 1µF + 0.1µF；MIPI 终端侧额外加 | 只要干净到不会让 MIPI eye 塌 |
上电/下电时序硬性约束（Datasheet §1.4.1）：
T1 > 0ms → AVDD 先稳
T2 > 1ms → DOVDD / DVDD 可随后
T3 > 2ms → 所有电源稳后
T4 ≥ 0ms
T5 > 2ms → XSHUTDN/PWDNB 释放
实操上最简单的实现方式：PWDNB 和 XSHUTDN 用 GPIO 拉高，但 GPIO 本身要等 3.3V/1.8V 主控 IO 电源就绪后才变高——别让 GPIO 在 LDO 前"飘高"提前解除复位。
时钟输入设计
EXTCLK（C2）：推荐 24MHz 或 27MHz 有源晶振（金属壳 4-pin OSC），输出方波 AC-couple 或直接 DC-couple 均可，看 OSC 规格；走线包地、下方全程参考平面（DGND），长度 <15mm 为佳。
频率范围 6~27MHz，VCO = PLL 倍频后 100~1200MHz——初始调试时让 FAE 给一份 PLL 分频/M-div 设置表，否则你自己倒推寄存器会很痛苦。
MIPI 差分对布线
SC5235 输出 2-lane MIPI RAW，Data Lane 0/1 + Clock：
规则 | 具体值 |
|---|
差分阻抗 | 100Ω ±10%（DOVDD=1.8V 终端） |
每条 Lane P/N 等长 | 偏差 <5mil（≈0.13mm），内层走线优先 |
换层过孔 | 每对 ≤2 个 via，via 旁边打 GND via |
远离干扰源 | 距 DCDC 电感/SW 节点 ≥3×线宽；距 AVDD 退耦电感（如有）同理 |
ESD | 连接器入口处可选 低电容 MIPI ESD（Cj≤0.5pF），但别让容性负载把 eye 吃掉 |
Datasheet 给了寄存器 16'h3652（lane delay/swap） 和 16'h3654（clk delay），步进 100ps——回来 eye 不好时再动软件，别上来就怀疑芯片。
I2C 与复位控制
SCL/SDA 上拉到 DOVDD（1.8V），电阻常用 2.2k~4.7k（看主控 I2C 驱动能力与总线电容）；datasheet 限定 ≤400kHz。
SID（A5）引脚内部下拉 → 默认 I2C Device Addr = 7'h30（即 8-bit 写 = 0x60 / 读 = 0x61），拉高后变 7'h32。
PWDNB（A4） 内部上拉：正常工作时 = 高；拉低 = 硬休眠（I2C 不通）。
XSHUTDN（C4） 内部上拉：低电平硬复位；软复位也可用 I2C 写 16'h0103 Bit[0]=1。
IRCut 与补光联动（安防枪机必选项）
┌──────────────┐
SOC GPIO ──────│ IRCut Driver │── 线圈+限位开关 ── IR-Cut Filter
SOC PWM ──────│ LED Driver │── IR 850nm Array（夜间）
└──────────────┘
逻辑：照度 < 阈值1 → 切 IRCut（滤片移出）→ 进 B&W 夜视模式 → 开 IR PWM；照度 > 阈值2（hysteresis）→ 合 IRCut → 回彩色。
⚠️ 驱动线圈和 IR LED 的地回路要跟 AVDD 模拟区域隔开：LED 脉冲电流走独立铺铜路径回电源，不要穿过 sensor 下方的 AGND 岛屿——否则你会在暗场看到"LED 频闪纹"。
热与结构
SC5235 CSP 封装高 0.71mm 典型，带玻璃顶（C3 ≈ 0.345mm 玻璃厚），顶部不允许直接接触金属外壳（会压碎 Glass 或造成局部应力导致暗点/坏线）。镜头座与 PCB 之间用 绝缘环 + 适当压力 定位。
功耗约 84mW（22mA×2.8 + 62mA×1.5），密封枪机外壳里要算 → 如果环境温度 +60℃ + 外壳暴晒 + 功放发热叠加，建议 sensor 背面 PCB 铺铜+thermal via 阵列引到内层 GND 平面。
测试项目规范
防幻觉声明：下表 "典型值"列来自 datasheet 公开摘录，标注 「待实测」 的是需要灯箱/灰阶卡/示波器/网络分析仪实测后才能写进报告的数据——本节不编造读数。
测试项 | 条件 / 方法 | 判定标准 | Datasheet 典型参考 | 实测状态 |
|---|
上电时序 | 示波器抓 AVDD→DOVDD→PWDNB/XSHUTDN 释放顺序；T2>1ms/T3>2ms/T5>2ms | 无欠压毛刺；sensor 每次冷启 I2C ACK 稳定 | §1.4.1 时序图 | 客户验证 ✅（按图示可复现） |
I2C 通信 | 7'h30 读 SENSOR ID：16'h3107=0x52 / 16'h3108=0x35 | 读到 0x52/0x35 → 硅片 ID 正确 | §1.6 Table 1-5 | 客户验证 ✅ |
MIPI Eye 图 | 示波器差分 probe @ connector；测眼高/眼宽/jitter | 眼开度 > 规范 margin；误码率 0（图像不花屏） | 每 lane ≤960Mbps | 待实测（需采样示波器） |
功耗 | AVDD/DVDD/DOVDD 串表测电流；2.8V×22mA + 1.5V×62mA 估算 | IAVDD≈22mA / IDVDD≈62mA / IDOVDD≈0.1mA @MIPI 典型 | §3 Table 3-2 | 待实测（你板 LDO dropout/I2C activity 会有 ±10%） |
灵敏度（半定量） | 灯箱 @1Lux / 5500K，固定增益=1×，曝光推到近上限，看暗部 SNR | 能与 2800mV/Lux·s 趋势自洽；暗部无异常横纹 | 2800mV/Lux·s（典型） | 待实测（需 EMVA 1288 标准台） |
HDR 合成 | 逆光场景（窗外日光+室内暗区），开 行间HDR，长短曝光比 1:4~1:8 | 亮窗不过曝成纯白；暗区人脸细节可辨；运动伪影可接受 | HDR 标称 100dB | 客户验证（场景实拍） |
-30℃冷启动 | 温控箱 -30℃ 30min → 上电 → I2C ACK + 出图 | 不 lockup；无坏列扩散 | 工作 -30~+85℃ | 待实测（认证级） |
IR 850nm 夜视 | 0 Lux + IR LED 开；IRCut 移出；检查均匀性/IR 辉斑 | 中心 ≥可辨；四角暗角可控（CRA 匹配） | CRA=15° | 客户验证 |
BOM 清单（参考：sensor 周边 + 电源区段）
Ref | 位号/功能 | 型号参考（示例） | 参数 | 备注 |
|---|
U1 | Image Sensor | SC5235（SmartSens） | 41pin CSP；5.965×4.922mm | 向 FAE 要最新 rev 与 errata |
Y1 | EXTCLK OSC | 24MHz / 27MHz 有源 | 3.3V 供电；±50ppm | 走线<15mm；下方全程 GND 参考 |
U2 | AVDD LDO | XC6206P282MR / TPS7… | Vin=3.3/5V → 2.8V；Iq 低；PSRR 高 | 最关键的 LDO；输出电容选 X7R |
U3 | DVDD LDO | 同上系列 | → 1.5V | 可与 U2 同源 Vin |
U4 | DOVDD LDO | 同上系列 | → 1.8V | MIPI 终端干净即可 |
C_A1~A3 | AVDD 退耦 | 10µF X7R 0805 + 1µF + 0.1µF | 每 AVDD pin 附近 | 就近打 Via 到 AGND 岛屿 |
C_D1~D2 | DVDD / DOVDD 退耦 | 1µF + 0.1µF | — | |
R_SCL/R_SDA | I2C 上拉 | 2.2k~4.7k 0402/0603 | Pull to DOVDD 1.8V | 总线电容大就取低值 |
D_ESD | MIPI ESD（可选） | 低电容 TVS / 专用 MIPI ESD | Cj≤0.5pF | 连接器入口处；别劣化 eye |
— | 镜头 | 1/2.7″ M12 mount | f=3.6mm / 6mm 依 FOV | CRA 曲线要匹配 15° |
— | IRCut | 650nm±10nm 双稳态 | Ø12mm 典型 | 线圈驱留余量 |
— | PCB | 2层模组板或4层主载板 | 模组 FPC 2L 可跑；载板建议 4L | AGND/DGND 分区策略见上 |
注：完整 BOM 含镜头/IRCut/IR LED/结构件清单依外壳与镜头选型而定，此处仅列出 sensor 电气周边 的关键物料。完整工程文件与 Gerber 需签 NDA 后在项目内交付。
定制维度表（给客户填需求 → PDAPPLY 出差异化方案）
维度 | 可选范围 | 你要的？（客户填空） |
|---|
分辨率/帧率 | 2592×1944@20fps（默认） / 2560×1440@30fps | □ 5MP20fps □ 2K30fps |
输出格式 | RAW10 / RAW12 | □ 10bit（省带宽） □ 12bit（暗部精度） |
HDR | OFF（74dB）/ ON 行间HDR（→100dB） | □ 需要 HDR □ 不要（省 ISP 算力） |
镜头靶面/焦距 | 1/2.7″ M12；f=2.8 / 3.6 / 6 / 8mm | f=mm ；FOV≈° |
IR 方案 | IRCut+850nm / IRCut+940nm（需 SC5238 讨论）/ 纯日间 | □ 850nm □ 940nm □ DayOnly |
主控平台 | Hi3516DV300 / 其他（海思/全志/RK/MTK） | SoC=__________ |
板型限制 | 38×38 / 30×30 / 自定义 FPC 尺寸 | ×mm |
成本目标 | 经济型（三合一 LDO）/ 高性能型（独立低噪 LDO + 电源监控） | □ 经济 □ 高性能 |
认证要求 | -30℃冷启动 / EFT / ESD / 盐雾 | ________________________________ |
填好后邮件至 tech@pdapply.cn，PDAPPLY 晟跞®科技可按你的项目目标输出：完整原理图关键页 + 上电时序 check_list + 镜头匹配建议 + 初版 ISP IQ 参数模板。
