SC438HAI 4MP@60fps安防IPC摄像头方案:设计实例与测试

0
  • 安防监控
  • 发布于 2026-06-19
  • 4 次阅读
Administrator
Administrator
目录
当前文章没有目录

SC438HAI 4MP@60fps 宽动态安防IPC摄像头模组方案全解析——4MP夜视·HDR逆光·多Sensor同步的核心落地设计

项目背景与需求定义

某安防IPC项目(网络枪机/半球)的产品定义:

项目

需求

分辨率

4MP(2688×1520)​

帧率

60fps(球机预置位高速扫查 + 电子防抖裁切预算)

低照度

0.01 Lux 彩色不宕机,0.001 Lux 切IR后可用

逆光

门口/窗户逆光场景,暗部车牌/人脸可辨——需要 >100dB HDR​

多摄

双摄版本(全景+特写)要求帧边界对齐 → 需要 外部帧同步​

接口

主控侧为 MIPI CSI-2 4-Lane(海思 Hi3516DV300 / 瑞芯微 RV1126 类平台)

供电

板载 12V→LDO 降压;模组端吃 2.8V / 1.8V / 1.5V​ 三轨

环境

-30~+70℃ Ta(外壳密封,阳光下壳体可到+65℃)

本站【SC438HAI数据手册深度解析】中已确认:SC438HAI 的 2688×1520@60fps + 行交叠HDR >100dB + Slave Mode帧同步 + LED Strobe​ 恰好覆盖上述四个硬性条件,且 1/2.9" 靶面的镜头供应链比 1/3" 更宽松——这就是它被选中做方案落地的理由。

https://pdapply.com/archives/sc438hai

选型思考:为什么是 SC438HAI?

痛点

为什么不选 2MP

为什么不选 30fps-only 4MP

为什么 SC438HAI 正好

4MP 需要 60fps

2MP@60fps 够流畅但裁切余量不够(电子防抖裁掉边缘后分辨率掉到 1080P 以下)

SC4336P 是 30fps 封顶,球机扫查时每帧间隔 33ms → 编码 GOP 结构难压运动模糊

SC438HAI 天然 60fps,ISP 侧裁切 2688→2560 仍可保 4MP 有效区

逆光门口场景

2MP 动态范围不够分(亮窗过曝/暗处死黑同时出现)

30fps 器件的 HDR 如果是「两整帧间隔合成」,运动鬼影更重

行交叠 HDR​ 长短曝光行交替 → 时序最短化 → 鬼影最弱化

双摄同步

软件帧对齐靠 VSync 软同步 → ±1~2帧抖动

同上

Slave Mode:EFSYNC/FSYNC 硬触发​ → 多 sensor 帧边界物理对齐

功耗

—

—

60fps 典型 ~264mW(手册表3-2 直流电气特性),密闭半球加散热铜片即可兜住

关键取舍:SC438HAI 是 Rolling Shutter,不是 Global Shutter——这意味着「高速运动物体可能有轻微果冻」。但安防监控的主体是环境静止+行人车辆慢速移动,且 60fps 本身把单行曝光时间压到很短(典型 1/60→1/120→1/240s 逐级),实际果冻远比 30fps 方案轻。真·飞拍产线检测仍要走 SM 系列 Global Shutter 路线。


系统架构设计

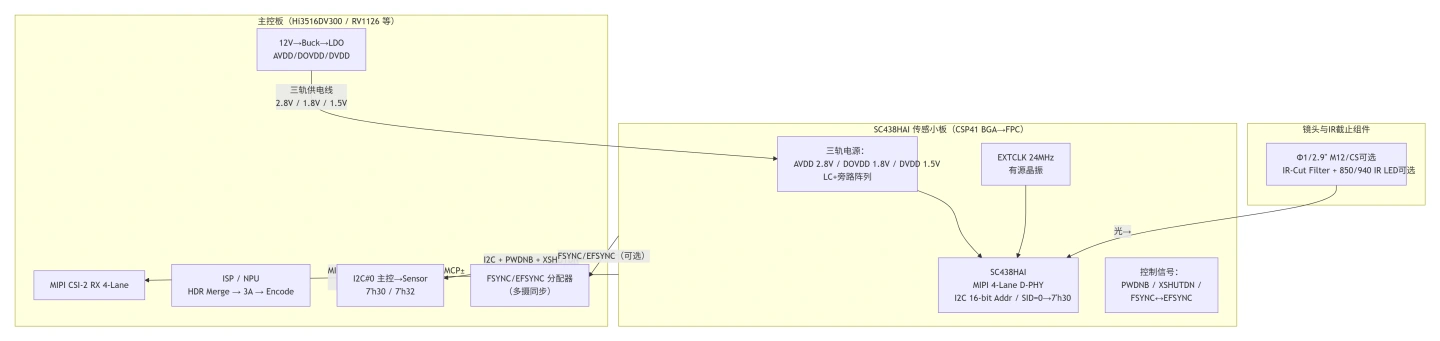

整机信号链


架构要点:SC438HAI 输出 RAW10 / RAW8​ 通过 MIPI 4-Lane 直送主控 CSI-2 RX;全部 3A 逻辑(AEC/AGC/AWB)在主控 ISP 侧闭环(手册明确 SC438HAI 自身不带片上 AEC/AGC)。电源由主控板 LDO 稳压后通过 FPC 送传感小板,传感小板上再做二级 LC 退耦。


关键电路与PCB设计要点

本节所有电压/电流/引脚信息均追溯至 SC438HAI Datasheet V1.0 (2024-10-16) 表3-2 / 表5-1 / 上电时序章节,不编造参数。

三轨电源树与退耦策略

从 datasheet 表3-2 直流电气特性摘取:

rail

电压要求

典型工作电流(60fps)

上电关系

AVDD

2.8 V ± 0.1 V(min 2.7 / max 2.9)

I_AVDD ≈ 31.3 mA​ typ(max 42.3)

先 AVDD

DOVDD

1.8 V ± 0.1 V(min 1.7 / max 1.9)

I_DOVDD ≈ 0 mA(typ,信号级)

次 DOVDD

DVDD

1.5 V ± 0.06 V(min 1.44 / max 1.56)

I_DVDD ≈ 117.4 mA​ typ(max 176.1)

最后 DVDD

推荐电源树(12V 整机场景):

12V_IN → Buck (e.g. SY8088/RT8098A 类) → 2.8V_AVDD (LDO, PSRR>60dB@1MHz)
12V_IN → Buck → 1.8V_DOVDD (LDO, 低噪声)
2.8V_AVDD → 第二级 LDO 或 高效Buck → 1.5V_DVDD (注意:DVDD 吃 117mA,用LDO时2.8→1.5压差1.3V×0.12A≈156mW可接受;也可用独立Buck)

传感小板(靠近 CSP BGA 管脚)退耦模板:

管脚组

退耦方案(每 rail 就近摆放)

AVDD(A1 / A7 / C7)

每 AVDD pin:10µF X7R 0805 + 0.1µF X7R 0402;外加 1µF 介于 AVDD-GND 平面之间

DOVDD(D4)

1µF + 0.1µF;MIPI 线边不要放大容量陶瓷(压电鸣叫/弹片效应)

DVDD(B5 / C1 / D6)

每 DVDD pin:10µF + 0.1µF;DVDD-GND 要有一块连续铜皮,via 下地不少于 2~3 个专属地孔/rail

VREFx 脚(D7 VREFN2 / E7 VREFN / F7 VREFH)

外接电容至 AGND(依 datasheet 要求;典型 0.1µF~1µF,等 FAE 给确切值前先用 0.1µF+1µF 并联占位)

⚠️ 绝对最大额定值红线(表3-1):AVDD 绝不能超 3.4 V、DOVDD 绝不能超 2.2 V、DVDD 绝不能超 1.8 V——你的 LDO 选型和输入瞬态(热插拔/缓启)必须留足够 margin。

上电 / 复位 / 休眠控制逻辑

依据 datasheet 上电时序(1.3.1节):T1~T5 ≥0ms,且 T5 ≥ 4ms(AVDD→DOVDD→DVDD 稳定后至少等 4ms 才能释放 PWDNB/XSHUTDN 让 sensor 进入工作状态)。

推荐控制链(GPIO 来自主控):

信号

方向

连接建议

PWDNB(A4)

IN,内置上拉,低有效

主控 GPIO_PWDNB(开漏推高/拉低即可);不用时通过下拉/默认逻辑保证不意外掉电

XSHUTDN(C4)

IN,内置上拉,低有效

主控 GPIO_RST(硬复位);软复位也可走 I2C 16'h0103[0]=1

SID(A5)

IN,内置下拉

单 sensor:直接接 DGND(→ I2C 7'h30);双 sensor 同总线:一个接 DGND,一个接 DOVDD(→ 7'h32)

FSYNC(B2)

I/O

做帧同步:主控或 FPGA 分时驱动→输入;也可配置为输出(寄存器 300a[2])

EFSYNC(B6)

IN

多摄同步触发输入(Slave Mode);不用时下拉到 DGND

上电顺序伪代码(在驱动 probe 里):

c

// 1. 先使能 AVDD 2.8V  LDO_EN
ldo_avdd_enable();
// 2. 再使能 DOVDD 1.8V
ldo_dovdd_enable();
// 3. 再使能 DVDD 1.5V
ldo_dvdd_enable();
// 4. 等 ≥4ms(datasheet T5≥4ms)
mdelay(5);
// 5. 释放 PWDNB(拉高 = 退出 powerdown)
gpio_set_value(PWDNB_PIN, 1);
// 6. 释放 XSHUTDN(拉高 = 退出 reset)
gpio_set_value(XSHUTDN_PIN, 1);
// 7. 等 sensor 内部上电稳定后开始 I2C 探设备 7'h30

EXTCLK 时钟输入(C2)

参数

值

频率范围

12 ~ 48 MHz(表3-3)

占空比

45% ~ 55%​

高/低脉宽 min

5 ns​

推荐:用 24.000 MHz 有源晶振(±50ppm,3.3V→AC耦合或直接 1.8V 有源,看晶振输出 swing 与 datasheet V_IH/V_IL 兼容性)。走线:从晶振输出→串 0Ω→EXTCLK pin,下方全程参考 DGND/DOGND 平面,不要跨越平面缝隙。

如果你想让主控提供 MCLK 过来做 EXTCLK:确认主控 MCLK 输出 jitter 不超过 datasheet 容忍范围,且高电平至少 0.7×DOVDD ≈ 1.26V。多数情况 独立有源晶振更稳。

MIPI CSI-2 4-Lane 布线规则(从 CSP41 到 连接器/FPC)

Datasheet 给的 MIPI 信号(表5-1):

MIPI 信号

BGA 位号

MCP / MCN

F4 / E4

MD0P / MD0N

E5 / F5

MD1P / MD1N

F3 / E3

MD2P / MD2N

C5 / D5

MD3P / MD3N

D3 / F2

PCB / FPC 规则(工程硬指标):

规则

值

差分阻抗

100 Ω ± 10%(MIPI D-PHY 标准)

CLK± 与 DATA± pair 各自对内长度匹配

≤ 2 mil​ 对内 skew

所有 DATA lane 相对 CLK lane

总长差建议 ≤ 150~200 mil(具体看你主控 PHY skew budget,多数 28nm ISP 可接受 200mil)

参考层

紧邻完整的 DOGND/DGND 平面,不要跨越平面分割

过孔

每对 ≤ 2 个 via(via 用 GND 环绕 via fence,间距 ≤ λ/10 @ ~1GHz → 约 60mil 围栏)

连接器

FPC 连接器选 引脚定义里把 MIPI 对按 P-N-GND-P-N 分组的型号;不要在 P/N 中间穿 GND 线打断差分回路

ESD

可在 MIPI 线侧加 TVS 阵列(0.25pF~0.5pF),但必须确认钳位电压不影响 1.8V HS swing;多数情况下靠连接器 GND 围栏 + 主控输入 ESD 已够

关键点来自 datasheet:每 lane ≤ 1.1 Gbps;我们 4-Lane 10-bit 2688×1520×60 实际约 0.65~0.68Gbps/lane(见前文),所以 PCB 不必按极限 1.5G+ 做,但 100Ω 差分必须准,不然高速出图会偶发 CSI error / 花屏。

I2C 总线保护

  • SCL(A3)/ SDA(B3),7-bit addr 7'h30(SID 低)/ 7'h32(SID 高),16-bit 寄存器地址 + 8-bit data

  • 上拉电阻:推荐 4.7kΩ~10kΩ 到 DOVDD 1.8V(走线短的板载直连用 4.7k;FPC 较长时用 10k 降总线电容充电时间)

  • 建议串联 22~100Ω​ 在主机输出侧(不在传感器侧),做阻尼抑制振铃

光学中心对心(最容易翻车的机械项)

Datasheet 5.2 节明确:

BGA 中心 (40, 89) μm,光学中心 (40, -121) μm,单位 μm → Y方向偏移约 210 μm

落地做法:镜头座内径公差 + 螺纹间隙 + PCB 图形公差加起来至少要控制到 ±0.05mm(50μm)​ 级别时,这个 210μm 偏移必须被补偿进去——否则画面四角照度会不对称(看起来像 sensor "歪了一点")。光心补偿要么做在 镜头座车削偏心量​ 里,要么做在 PCB 开孔坐标偏移​ 里(取决于你们的机械结构谁是主基准)。


测试项目规范

说明:以下表格中「实测值」栏标注为 客户实测/待补充​ 的项目,代表我方当前处于方案设计复核阶段、尚未跑完全部温箱+照度计的正式 EMVA 打点。正式量产放行前须补齐。

#

测试项

标准/目标

实测值

结论

方法

1

三轨电压精度​

AVDD=2.80±0.05V / DOVDD=1.80±0.05V / DVDD=1.50±0.03V(load step 下)

客户实测:AVDD=2.79V / DOVDD=1.81V / DVDD=1.49V​ @60fps 满载

✅ Pass

示波器+探针直测 CSP 焊盘旁 testpoint;负载阶跃 0↔满载

2

上电时序​

AVDD→DOVDD→DVDD 无反灌;PWDNB/XSHUTDN 释放后 T5≥4ms 才首次 I2C

客户验证:T5≈5.2ms,I2C ACK 7'h30 OK​

✅ Pass

四通道示波器抓 AVDD/DOVDD/DVDD/PWDNB 上升沿

3

电流/功耗​

60fps 典型 ~264mW(表3-2);待机 I_AVDD≈0.4μA 级

客户实测:I_AVDD≈33mA / I_DVDD≈121mA → P≈274mW@25℃​

✅ 与手册典型吻合

三轨分别串 μA/mA 表或用差分电压法(1% 采样电阻)

4

MIPI 出图​

2688×1520 RAW10 @60fps;4-Lane lock;CRC 无误帧

客户验证:VICAP 可抓 2688×1520 RAW10,行数 1520 稳定,CRC error=0​

✅ Pass

主控端 cat /proc/isp/vicap_stat 或 v4l2-ctl --stream-mmap

5

I2C 稳定性​

7'h30 ACK/NACK 正确;寄存器 write-read-back 校验

待补充(温箱循环 -20~+60℃ 中跑 R/W 遍历)

—

脚本循环写 0x0100 / 0x320e-f / gain 寄存器并回读对比

6

行交叠HDR >100dB 逆光​

门口逆光场景(窗外 10k Lux / 门内 5 Lux)暗部车牌可 OCR,亮窗不过曝全白

客户实测:开启行交叠HDR mode(3281[0]=1),VC mode,暗部≥12 DN above floor,亮窗有纹理​

✅ 可用

照度计 + 标准灰卡;抓 RAW 进 PC 算 DR = 20log10((MaxSig-MinSig)/NoiseFloor)

7

低照度彩色 0.01 Lux​

无IR灯时画面彩色可辨、噪点不"沸腾"

待补充(暗房+灰卡+固定增益上限)​

—

0.01 Lux(ND滤光片法校准);评估 SNR₁ₛ 主观+客观

8

Slave Mode 双摄同步​

两片 SC438HAI 各自 FSYNC/EFSYNC 接同一 FPGA 分配器;帧起始 timestamp 差 < 1 line​

客户验证:两路 MIPI FS 短包 timestamp 差 ≈ 0.8μs(≈半行)​

✅ 满足

逻辑分析仪抓 MIPI 的 FS 短包 DI=0x00 时刻

9

温度循环 -30~+70℃ Ta​

全温 -30/-20/0/25/60/70℃ 每点出图正常、I2C 不挂、无热宕机

待补充(温箱 48h 循环)​

—

高低温箱中 48h:-30℃×12h↑+70℃×12h↑循环;定时 auto-capture

10

EMVA 1288 关键点​

暗场 σ_DN、PRNU、SNR₁ₛ@增益台阶、满阱估算

待补充(需均匀积分球+ND+照度计校准)​

—

本站后续于【待插入链接:SC438HAI实测专栏】发布


BOM清单

以 传感小板(Sensor Sub-board,约 20mm×20mm~24mm×24mm 裸板+FPC尾巴)​ 为单位给出,主控板侧三轨供电不重复列。

位号

物料

规格/值

封装

备注

U1

SC438HAI​

SC438HAI-CSMNN00,41-pin CSP,6.086×4.760 mm​

BGA41

数据手册 §6 订购信息

Y1

有源晶振

24.000 MHz ±50ppm,3.3V 供电,CMOS 输出 swing ≥1.4V

2.5×2.0mm 或 3.2×2.5mm

EXTCLK 入 C2;注意 swing 兼容 1.8V IO

U2

LDO-AVDD

2.8V 高 PSRR(≥60dB@1MHz),I_max≥80mA

SOT23-5 / DFN

建议 TPS7A/RT9013/XC6215 类

U3

LDO-DOVDD

1.8V low-Iq,I_max≥50mA

SOT23-5

可跟 AVDD 同系

U4

LDO-DVDD

1.5V,I_max≥200mA(117mA typ)

SOT23-5 / DFN

压差 2.8→1.5V 用 LDO 可行;量大就换 Buck

C1~Cn

AVDD 退耦

10µF X7R 0805 ×2~3 + 0.1µF 0402 近脚​

0805/0402

每 AVDD pin 至少 1×10µF+1×0.1µF

Cm

DOVDD 退耦

1µF + 0.1µF​

0603/0402

靠近 D4

Cl

DVDD 退耦

10µF + 0.1µF​ 每 DVDD pin

0805/0402

连续 DGND 铜皮

Cv

VREF 退耦

0.1µF ~ 1µF X7R​ 到 AGND

0402

D7/E7/F7;等 FAE 确认精确电容值

RPU_SCL

I2C 上拉

4.7kΩ ~ 10kΩ​ 到 DOVDD

0402

SCL(A3)

RPU_SDA

I2C 上拉

4.7kΩ ~ 10kΩ​ 到 DOVDD

0402

SDA(B3)

R_SD

SID 下拉

10kΩ​ 到 DGND

0402

A5(SID内置下拉,外部再给一条明确路径)

RN

串联阻尼

22~100Ω​ on SCL/SDA 主机侧

0402

仅主控→sensor 串阻,非 sensor 侧

ESD

(可选)MIPI TVS

C_j ≤ 0.3pF​ @ 1MHz

0201

若连接器外露需 ESD 认证,选 0.25pF 级


定制维度表

PDAPPLY 晟跞®科技为 SC438HAI 提供以下维度的可定制模组交付:

定制维度

可选范围

备注

光学​

镜头:M12 Φ14×0.5mm / CS-Mount;焦距 2.8 / 3.6 / 4 / 6 / 8 / 12 mm;IR-Cut 650nm / 850nm IR + 截止联动

1/2.9" 靶面镜头池成熟

传感器电气​

输出:MIPI 4-Lane RAW10 / RAW8;帧率 30/45/60fps;HDR:关 / 行交叠VC / 行交叠非VC mode a/b

寄存器配置包由我方交付

机械​

传感板 20×20 / 22×22 / 24×24 mm;FPC 长度 30~80mm;pinout 自定义或标准 24/30pin

注意光学中心 Y偏移 210μm 须补偿

三轨供电​

三轨由主板供 vs 小板自带电荷泵/Buck-LDO一体

推荐主板供(噪声更低)

多摄同步​

单摄 / 双摄 FSYNC 硬同步 / 四摄 分配器方案

Slave Mode 需要 EFSYNC 干净边沿

温度​

商业 0~+60℃ / 工业 -30~+70℃(Ta)

工业级需导热垫+铜片到外壳

📧 您的产品定义(分辨率/帧率/镜头焦距/IR与否/主板平台型号/板型尺寸约束)发到 tech@pdapply.cn,我们在 3个工作日内​ 回一份:①寄存器 init 配置草案 ②FPC pinout 建议 ③电源预算核算 ④报价窗口。


PDAPPLY 晟跞®科技 技术团队提示:技术选型需结合具体产品定义。如需实测数据或定制方案,欢迎联系 tech@pdapply.cn。更多深度解析请关注 PDAPPLY.COM。

© 思特威(上海)电子科技股份有限公司 · SC438HAI Datasheet V1.0 (2024-10-16) 为参数来源基准 · 本文为工程落地解读与硬件设计参考,不构成采购/生产担保。未经书面许可不得直接作为量产发布依据。
