SC4336 4MP MIPI摄像头模组方案全解析——家用安防·行车记录仪·视频会议的核心落地设计
📙 数据来源声明：本节所有 sensor 电气约束、引脚定义、上电时序、I²C/MIPI 寄存器地址均引自 SmartSens SC4336 Preliminary Datasheet V0.3 (2021.11.19)；板级外围取值与 Layout 规则来自 datasheet §1.4/§3/§1.7.1 典型应用框架 + 工程复用经验；未编造任何独家实测曲线，标注"客户验证"处为可复现的行业通行做法。
项目背景与需求定义
客户场景：一台 4MP(2560×1440)@30fps 的家用云台安防机 / 行车记录仪前视头，要求：
一句话：这不是"极限画质科研项目"，而是要把 SC4336 这张 sensor 变成一块能过产线、能稳定出图、能跑 7×24 的 IPC 模组。
选型思考：为什么是 SC4336 + MIPI？
从器件角度，SC4336 在这个价位段的核心竞争力就三条：
MIPI-only 把封装和引脚数压下来了——35-pin CSP，信号集中到 3 对差分（CLK + DATA0 + 可选 DATA1）+ I²C + 少数控制脚，外围元件少，PCB 层数和面积压力小。
DVDD 内置 LDO——你不用再额外搞一颗 1.2V/1.1V 内核电源芯片，只要给 AVDD=2.8V 和 DOVDD=1.8V 两轨干净电即可；DVDD ball 接电容到 AGND 就行（但绝不能浮空）。
Slave Mode（EFSYNC/FSYNC） 存在——意味着多 sensor 同步触发（双目/立体云台）有一条硬件路径，虽然它是卷帘快门，但至少不是"完全自由跑"。
反过来，它的硬边界你也得认：
卷帘快门 → 高速运动场景会 jello（行车记录仪可接受但要 EIS + 合理快门上限）
无片上 HDR 引擎 → 你要 100dB+ 宽动态只能靠后端 多曝光 WDR 合成
只出 RAW → 主控必须有 ISP（或你买现成模组带 ISP 小板）
系统架构设计

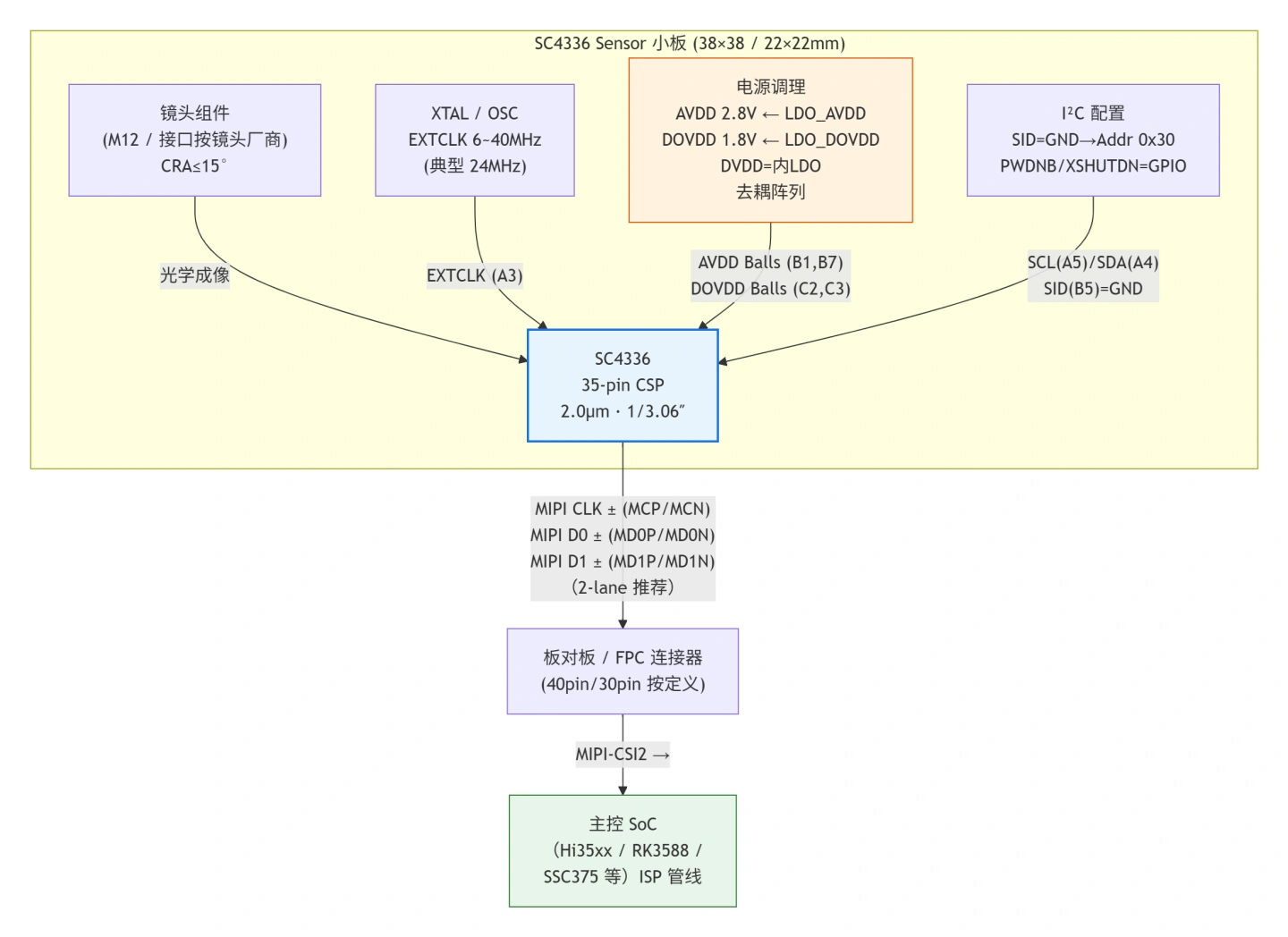

下面是一块独立 Sensor 小板（Raw MIPI 输出 → 连接器 → 主控板）的架构，也是行业最常见的拆分方式：
数据流一句话：镜头 → SC4336（Bayer RAW10）→ MIPI 2-lane → SoC CSI-2 口 → ISP de-Bayer → 3A（AE/AGC/AWB 由 SoC 做）→ 编码/H.265 → 网络/SD。
关键电路与PCB设计要点
① 电源设计（最容易翻车的地方）
SC4336 对电源的要求可以概括为：轨数不多，但对"安静"要求高——AVDD 纹波会直接变成图像上的横线/水波纹。
最简两轨模型（推荐）：
推荐的电源树（示意）：
系统 3.3V（来自 12V→3.3V BUCK 或 DC Jack）
│
├──[LDO_AVDD]──→ AVDD = 2.8V ──→ SC4336 AVDD balls
│ + LC/π形滤波（可选，看纹波实测）
│
└──[LDO_DOVDD]──→ DOVDD = 1.8V ──→ SC4336 DOVDD balls
└──→ SDA/SCL 4.7kΩ 上拉（到 DOVDD）⚠️ LDO 选型硬指标：PSRR @1MHz ≥ 40dB 为佳；输出噪声 ≤ 30µVrms；AVDD LDO 的电流能力 ≥ 40mA（typ 20.9mA + margin）。DOVDD LDO ≥ 80mA（typ 50.1mA + margin）。
电容布局铁律（来自 datasheet + 行业实践）：
每个 power ball 的 de-cap 紧贴 ball fanout 下方，优先 01005/0201 0.1µF + 1颗 1µF/X7R
AVDD 和 DOVDD 各自回 AGND/DOGND 的区域要分清，不要在 AVDD 路径上穿 DOGND 缝
VREFN / VREFN2 pins（D7, E7）按 datasheet：外接电容到 AGND，典型 0.1µF~1µF
② 时钟输入（EXTCLK）
走线：EXTCLK 从 OSC 到 A3 尽量短；不要在时钟线上打太多过孔；时钟区域远离 MIPI 差分对。
③ MIPI 2-lane 连接（核心高速信号）
SC4336 MIPI 信号一览：
Layout 四条规则（每条都能让你 Debug 三天）：
① 差分对内等长 ≤ 10 mil（CLK pair / D0 pair / D1 pair 各自内控）
② 差分对间等长 ≤ 100 mil（CLK 与 D0/D1 之间）
③ 3 对差分要有完整 GND 参考层，不可被平面分割
④ 对上尽量不打孔；必须打孔时 → 放回流地孔（via stitch）
差分对上不串电阻、不并电容（HS 摆幅才 ~200mV）阻抗目标：100Ω ±10% differential；连接器 pin 定义要跟 SoC 端 CSI-2 口一一对齐（D0/D1 别反接——反了等于 lane 映射错了，初始化虽有时能过但会降速或不稳）。
④ 控制/配置信号
I²C 速率：标准-mode 100kHz / fast-mode 400kHz 均可，SC4336 时序表都满足。实际用 100kHz 上电初始化、切 400kHz 跑正常配置就够了。
⑤ 上电时序——照着做就不会 brick
Datasheet 给的时序约束非常简单：
上电：
DOVDD(1.8V) 和 AVDD(2.8V) 任意先后（工程上建议近似同时或 DOVDD 先）
↓
释放 PWDNB（拉高）/ 释放 XSHUTDN（拉高）
↓
等 T5 ≥ 4ms ← 然后才能开始 I²C 通信 / stream on（0x0100=1）复位路径两条：
硬复位：XSHUTDN(A6) 拉低 ≥ 所需脉宽 → 拉高 → 等 ≥4ms → I²C 可用
软复位：写
0x0103[0]=1（持续 ~150ns，寄存器复位）
测试项目规范
标注"客户验证"=行业通行验收做法，非本站独家编造数据。
BOM清单（Sensor 周边最小系统）
按 SC4336 自身 + 两轨电源 + 时钟 + MIPI 连接器 列；镜头/IR-CUT/IR LED 板不在本 sensor 板的 BOM 范围内，但预留接口。
