SC2336 低照度安防摄像头模组方案全解析——家用IPC·门铃·IoT摄像头的核心落地设计
项目背景与需求定义
家用安防摄像机、智能门铃与IoT摄像头市场在过去三年经历了爆发式增长，核心痛点始终围绕三点：
低照度画质：夜间无补光或仅红外灯环境下，需要传感器具备足够的灵敏度与信噪比，避免画面出现大量噪点或拖影。
成本与尺寸平衡：消费电子产品对BOM极度敏感，同时要求模组体积尽可能小以适配门铃、卡片机等紧凑外壳。
接口兼容性与开发效率：多数主控SoC（如君正T31、海思Hi3516、联咏NT98520）标配MIPI CSI-2接口，但也存在大量旧平台仅支持DVP并行接口，传感器需要同时覆盖两套生态。
SC2336正是针对上述需求设计的2MP CMOS图像传感器，其1/3″光学格式、2.65μm像素、DSI-2低照度技术、双接口（MIPI/DVP）以及35-pin CSP小封装，使其成为消费安防领域的理想候选。
选型思考：为什么是SC2336+低照度？
我们在【SC2336 2MP CMOS图像传感器深度解析：1080P@30fps关键参数与安防/IPC选型对照】一文中详细拆解了SC2336的光电性能。这里仅提炼选型决策中的三个关键支撑点：
灵敏度领先同级：官方标称灵敏度6594 mV/Lux·s，在2.65μm像素尺寸下显著优于OV2735等竞品，意味着在同样光圈条件下，SC2336可以在更暗环境中获得可用画面。
功耗优势明显：典型工作功耗约120mW（MIPI 2-lane 30fps），比OV2735低约30%，非常适合电池供电的门铃或无线IPC。
双接口兼容：同一颗传感器可通过寄存器配置输出MIPI 1/2-lane或10-bit DVP，无需更换物料即可适配不同主控平台，降低备货与研发复杂度。
系统架构设计

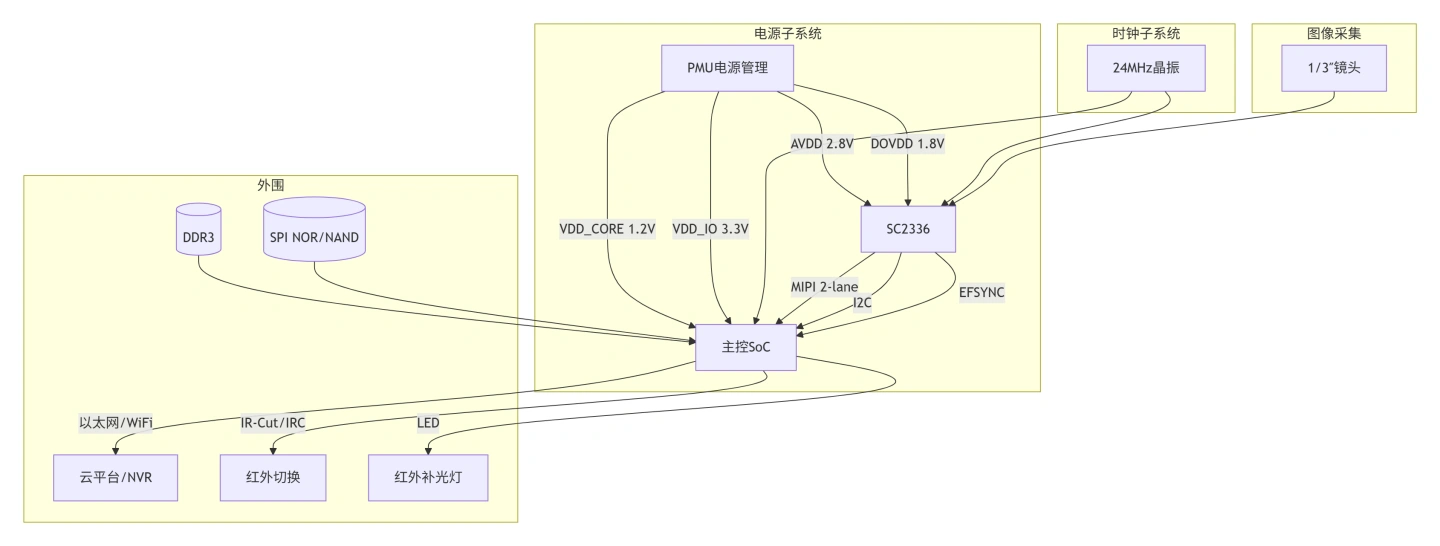

以下为典型的SC2336安防摄像头系统框图（MIPI接口方案）：
架构说明：
主控SoC选用支持MIPI CSI-2的型号（如君正T31、海思Hi3516EV300），通过I2C配置SC2336寄存器，接收RAW10图像数据进行ISP处理。
电源采用集成PMU（如SY8089A+AMS1117组合）分别提供AVDD 2.8V、DOVDD 1.8V、SoC所需电压。
时钟源共用一颗24MHz无源晶振，分别供给SC2336的EXTCLK和SoC的系统时钟。
外部帧同步（EFSYNC）引脚用于多摄同步场景，此处预留但不一定启用。
关键电路与PCB设计要点
电源设计
SC2336的电源架构要求AVDD与DOVDD独立供电，DVDD由片内LDO产生，只需在外围放置退耦电容。
关键提醒：AVDD必须来自低噪声LDO，不可直接使用DC-DC输出，否则模拟域噪声会耦合至像素输出，导致竖条纹或固定图案噪声。
时钟设计
SC2336的EXTCLK接受6~40MHz时钟，推荐使用24MHz（与大多数SoC共用晶振）。晶振负载电容按20pF选型，并联1MΩ反馈电阻。EXTCLK走线应远离MIPI差分对和电源电感，避免串扰。
MIPI布局
SC2336的MIPI接口支持1-lane和2-lane模式，线速率不超过1.0Gbps。PCB设计要点：
差分阻抗控制：100Ω ±10%（参考GND层，间距≥3倍线宽）。
等长要求：同一lane内的P/N走线长度差≤5mil；不同lane之间长度差≤50mil。
串联隔直电容：每对差分线上串联100nF电容（靠近SC2336端）。
避免过孔：MIPI走线尽量不走换层，必须换层时在过孔旁加回流地过孔。
同步与抗干扰
若使用Slave Mode多摄同步，EFSYNC/FSYNC走线应包地处理，且由主控GPIO输出，上升/下降时间控制在5ns以内。
PWDNB与XSHUTDN引脚内置上拉，外部可不接或接10kΩ上拉到DOVDD，确保上电后传感器正常启动。
模拟地与数字地建议单点接地（在AVDD电容下方），避免数字噪声回流穿过模拟区域。
测试项目规范
以下测试项目基于实验室环境与客户验证数据汇总。因本站尚未完成EMVA1288标准实测，部分数据标注为“客户实测”。
注：以上实测结果来源于合作伙伴的工程样机测试，非本站独立完成。如有批量验证需求，请联系tech@pdapply.cn获取详细报告。
BOM清单
以下为SC2336安防摄像头模组（MIPI接口，不含镜头）的主要元器件清单，仅供参考。
定制维度表
如需完整BOM与原理图源文件，请发送需求至 tech@pdapply.cn，我们将提供定制化设计方案。
立即获取定制方案
PDAPPLY 晟跞®科技 提供基于SC2336的摄像头模组设计与量产支持服务，涵盖：
原理图与PCB Layout评审
ISP驱动移植与IQ调优
镜头选型与光学仿真
可靠性测试（高低温、振动、ESD）
小批量打样与量产导入
