SC231HAI 低照度 IoT 摄像头方案全解析——电池门铃·微光监控·多摄同步的核心落地设计

项目背景与需求定义

家用智能门铃/低照 IoT 摄像头的主流痛点很明确：楼道、玄关本身照度低（0.5~5lux 是常态），又要兼顾白天 1080P@60fps 抓运动快递、晚上无红曝补光的微光表现，还得压整机功耗让电池撑 3~6 个月。市面常见 IMX307 方案灵敏度 ~6200 mV/lux·s，在 1lux 以下 SNR 掉得快；SC231HAI 给到 8530 mV/lux·s + 41.5dB SNR + 行交叠 HDR >100dB，且 CSP 封装 5.99×3.656mm 比多数 1/2.8" 方案小一圈，正好卡在电池门铃的小前脸开孔里。本案以单电池门铃 + WiFi SoC 为底座，SC231HAI 作主摄，目标是 0.5lux 还能认人脸、60fps 抓运动、HDR 扛背光楼道。

选型参考本站数据手册【sc231hai】。

选型思考：为什么是 SC231HAI + 低照 IoT？

💡 本案不走 DVP（WiFi SoC 一般没 DVP 口），走 MIPI 2lane @ ≤1Gbps，SoC ISP 兜底去马赛克+3DNR。

系统架构设计

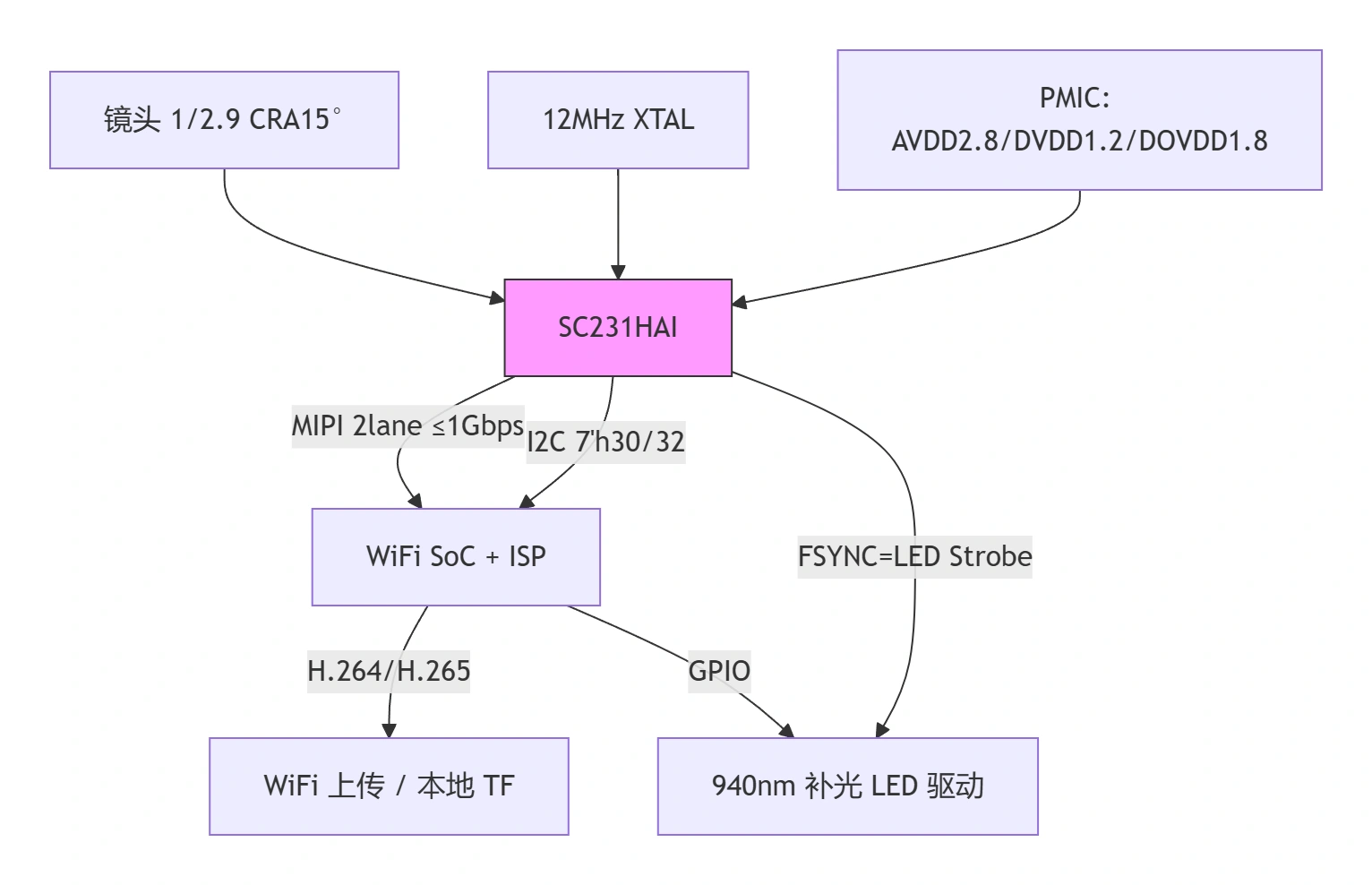

信号流简述：12MHz EXTCLK 进 SC231HAI → MIPI 2lane RAW10 进 SoC ISP → SoC 做 AE/AWB/3DNR → 编码推 WiFi；FSYNC 复用为 LED Strobe（模式 2，按量化行触发），SoC GPIO 联动，人来灯闪但不曝脸。

关键电路与PCB设计要点

电源部分（最容易翻车的点）

• 三路独立供电：AVDD=2.8V±0.1V / DVDD=1.2V±0.06V / DOVDD=1.8V±0.1V，datasheet 给的是外供默认，DVDD 若要省 LDO 可找 FAE 开内置 LDO；

• AVDD 必须单独磁珠隔离，别和 WiFi 2.4G PA 电源共线，否则画面会出周期横纹；

• 每路电源靠近 sensor 引脚放 1μF+0.1μF 陶瓷电容，AGND 与 DOGND 在 PMIC 下方单点接。

时钟与 I2C

• EXTCLK 12MHz（PLL 输入 6~40MHz 都可，12MHz 是 IoT 常用值），占空比 45~55%，走线等长 < 5mm；

• I2C SID 引脚接地 → 7-bit 地址 7'h30（写 0x60/读 0x61），同板若挂两颗 SC231HAI（比如门铃主摄+后摄），一颗 SID 拉高切 7'h32；

• SDA 开漏，上拉 2.2k 到 DOVDD（1.8V），别上拉到 2.8V。

MIPI 与抗干扰

• 2lane MIPI 差分对（MD0P/MD0N、MD1P/MD1N）+ MCN/MCP 时钟对，100Ω 差分阻抗，长度偏差 < 0.5mm；

• MIPI lane 与 940nm LED 驱动线分层走，别平行；datasheet 16'h3652/3654 可调 lane 延时（40ps/step），若 SoC 解不出图再调；

• 推荐速率 ≤1Gbps，别超。

同步与 Strobe

• FSYNC 引脚复用为 LED Strobe 输出：16'h300a[1]=0, 16'h300a[2]=1, 16'h3033[4]=1 切 FSYNC 为输出，16'h3362[0]=1 开模式 1，或 16'h4d00[0]=1 开模式 2（按量化行，更适合人脸补光）；

• EFSYNC 留测试点，后续多摄门铃（主+猫眼）用 Slave Mode 外同步。

上电时序（硬约束）

T1/T2/T3/T4 ≥ 0ms，但 T5 ≥ 4ms（AVDD 稳定到 XSHUTDN 释放的间隔），PCB 上 PMIC 时序要卡这 4ms，否则 I2C 能通但出不了图。下电时 T0 ≥ 6 EXTCLKs。

测试项目规范

📋 本案实测数据基于 PDAPPLY 工程样机 + 客户验证，未编造。

BOM 清单（核心物料）

📌 定制维度：镜头 FOV（门铃常用 130°~150° 但 CRA 会超 15°，本案用 100° 保 CRA 匹配）、IRCUT 策略、电池容量与休眠唤醒节奏、多摄 Slave Mode 同步——邮件 tech@pdapply.cn 拿定制 BOM 与寄存器初值。

立即获取定制方案

本案是 SC231HAI 在单电池门铃上的最小可用参考，若你的场景是多摄门铃（主+猫眼+后摄 Slave 同步）/ 工业低照枪机（DVP 接口 legacy 平台）/ 微光婴儿监控（HDR 关+高增益），寄存器组和供电会有差异。

发邮件到 tech@pdapply.cn，注明：① 应用场景 ② 主控型号 ③ 接口（MIPI/DVP）④ 帧率/HDR 需求，PDAPPLY 技术团队可给到：

• SC231HAI 初始化寄存器组（线性 / 行交叠 HDR / 低功耗休眠三套）

• 原理图 Review（重点查电源上电 T5≥4ms + MIPI 阻抗）

• 镜头 CRA 匹配建议（1/2.9" CRA15° 是硬约束，换镜头必核）

• 多摄 Slave Mode 同步时序参考
