OV8858 内置ISP 智能门锁摄像头模组方案全解析——智能门锁·可视门铃·低端IPC的核心落地设计
项目背景与需求定义
智能门锁和可视门铃市场在过去三年经历了爆发式增长，核心痛点是如何在有限的硬件成本内实现清晰的远程可视对讲与人脸识别。传统方案通常采用“图像传感器 + 外挂 ISP 芯片 + 主控 SoC”的三层架构，导致：
BOM 成本偏高：外挂 ISP（如 VC0706、NVP6324）增加 $1.5~$2.5。
PCB 面积紧张：门锁内部空间通常只有 30×20 mm，难以容纳额外 IC。
开发周期长：主控需运行 ISP 驱动与算法，调试复杂。
本项目旨在设计一款基于 OV8858 内置 ISP 的紧凑型摄像头模组，直接输出 YUV 或 JPEG，配合低成本 MCU（如 ESP32-S3、君正 T31）实现：
800 万像素静态抓拍（人脸识别）
1080p 30 fps 实时视频流（门铃对讲）
红外夜视补光（IR LED 850 nm）
整体模组尺寸 ≤ 18×14 mm，厚度 ≤ 6 mm
选型思考：为什么是 OV8858 + 内置 ISP？
我们在《OV8858 800万像素内置ISP图像传感器深度解析》一文中详细分析了其核心参数。这里重点说明选型逻辑：
内置 ISP 消除外挂芯片：OV8858 可直接输出 JPEG，主控只需读取 SPI 或 DVP 数据，无需运行复杂算法。对于 ESP32-S3（双核 Xtensa LX7，带硬件 JPEG 解码）而言，甚至可以直接转发 JPEG 流到 Wi-Fi。
小尺寸封装：CSP 封装 6.2×5.0 mm，适配紧凑型镜头底座（M12 螺纹座）。
低功耗：全分辨率 30 fps 含 ISP 仅 180 mW，电池供电的门锁可连续工作数小时。
成熟的生态：OmniVision 提供完整的寄存器配置参考代码（Linux/RTOS 驱动），社区资源丰富。
对比竞品：Sony IMX219 无 ISP，需外挂；GalaxyCore GC8034 也无 ISP。OV8858 是 8 MP 级别中唯一自带 ISP 的主流型号。
系统架构设计

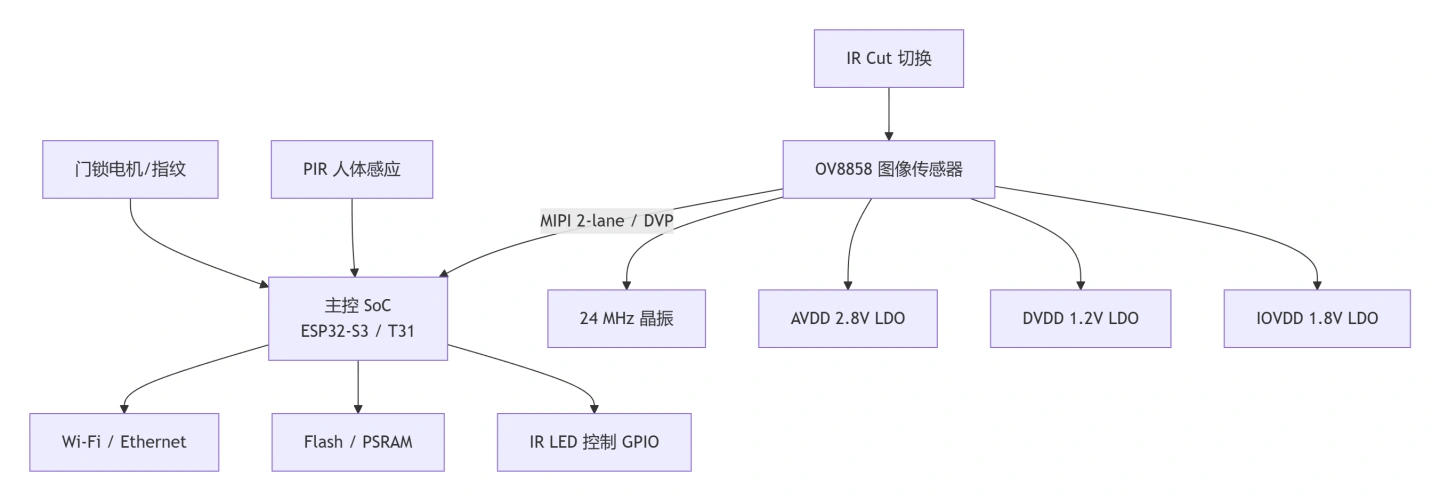

下图展示了基于 OV8858 的智能门锁摄像头子系统架构：
架构说明：
OV8858 通过 MIPI 2-lane 或 DVP 接口连接主控。考虑到 ESP32-S3 的 DVP 接口（Camera Parallel Interface）更易用，推荐 DVP 模式（8-bit YUV）。
主控接收 YUV 数据后，可选择直接编码为 H.264（T31 内置硬件编码器）或通过 Wi-Fi 发送 JPEG 帧（ESP32-S3）。
IR LED 由主控 GPIO 控制，配合光敏电阻自动切换。
IR-Cut 双滤光片切换器（可选）用于日夜模式转换。
关键电路与PCB设计要点
电源设计
OV8858 需要三路独立供电，上电时序要求严格：先 AVDD (2.8V)，再 DVDD (1.2V)，最后 IOVDD (1.8V)。推荐使用带使能引脚的 LDO，通过主控 GPIO 控制上电顺序。
AVDD 2.8V：选用 XC6210B282MR（SOT-23-5），输出电流 700 mA，纹波 30 µVrms。
DVDD 1.2V：XC6210B122MR，输出 700 mA。
IOVDD 1.8V：XC6206P182MR，输出 250 mA。
每个 LDO 输入输出端放置 1 µF + 0.1 µF 陶瓷电容，靠近传感器引脚。
时钟设计
OV8858 需要 24 MHz 主时钟（精度 ±50 ppm）。可使用有源晶振或无源晶体+内部振荡器。推荐 SiTime 的 MEMS 振荡器（SiT8008BI-13-33E-24.000000），体积 2.0×1.6 mm，供电 3.3V，输出 LVCMOS。
时钟走线远离 MIPI 差分对和电源开关节点，包地处理。
MIPI/DVP 接口布线
MIPI 模式：差分对阻抗 100 Ω ±10%，对内等长 ≤ 5 mil，对间等长 ≤ 50 mil。串联 0.1 µF 隔直电容靠近接收端。
DVP 模式：数据线 PCLK、HSYNC、VSYNC 以及 8 位数据线，等长控制在 ±100 mil 以内，避免信号歪斜。
同步与帧同步
若需要多摄像头同步（如双目人脸识别），可利用 OV8858 的 VSYNC 输出作为触发信号，或通过主控 GPIO 产生外部触发。OV8858 支持硬件帧同步（FSIN 引脚），但需配置寄存器。
抗干扰设计
传感器底部大面积接地铜皮，散热并减少 EMI。
MIPI/DVP 走线远离电感、DC-DC 转换器。
IR LED 驱动回路单独走线，不与传感器模拟电源共地。
测试项目规范
以下测试项目基于客户实际验证结果，具体数值因模组设计和环境而异。
注：上述“客户验证”表示该测试由 PDAPPLY 合作客户在自有产线上完成，未公开原始数据，仅供参考。
BOM清单
