BF3901 低功耗 QVGA 智能家居摄像头模组方案全解析——扫码门锁·门铃副摄·AIoT低清视觉节点的核心落地设计
方案定位声明：本方案基于 BYD BF3901 Datasheet（TS-SEN-PD-0020 Rev.A/1）、BYD BF3901 Application Guide（TS-SEN-OT-0067） 及公开参考设计（Artery AT32-Video-EV 平台 BF3901 模组板）的可交叉验证信息进行推导。所有电路拓扑与取值均可追溯来源，不做编造实测数据，未实测项标注"参考推导/待客户验证"。
项目背景与需求定义
业务场景：某款电池供电智能设备需要一个"永远在线"的视觉感知前端——用于 二维码/条码扫描触发唤醒（门锁面板）、有人接近时抓拍低清缩略图（门铃副摄）、或 低帧率存在检测（AIoT 节点）。要求：
BF3901 在这个需求三角（超低功耗 + 超小靶面 + 内置 ISP 省去外部 ISP）里恰好落在甜蜜区。
选型思考：为什么是 BF3901 + QVGA？
一句话：当你真正只需要 QVGA + DVP + μA 待机，BF3901 的 1.87×2.19 mm CSP + 4bit 并行口是"能跑起来的最简解"；但如果你的主控有 MIPI 且你能承受 VGA，OV7725 / GC 系性价比与供货通常更好。

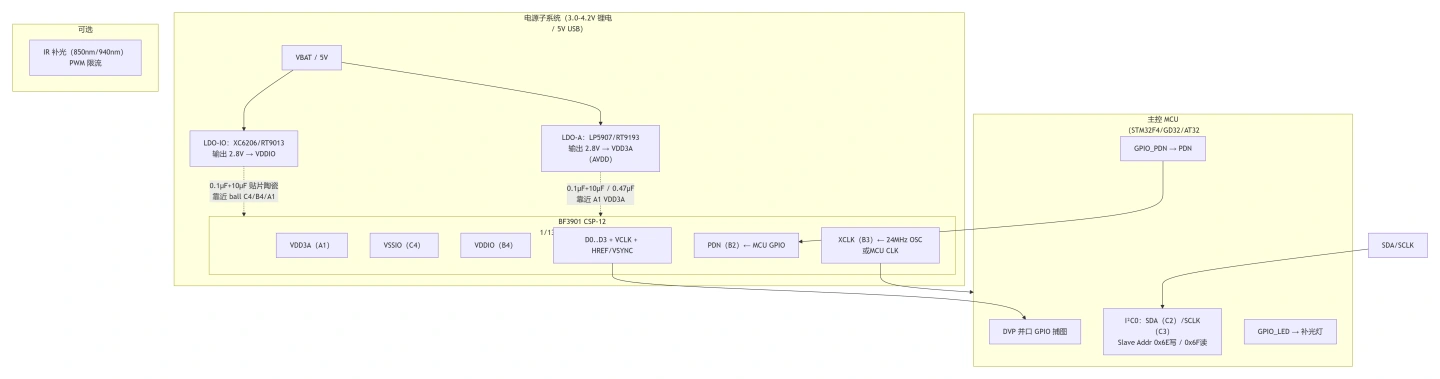

系统架构设计
数据流：24MHz MCLK → BF3901 内部 PLL/分频 → 时序引擎逐行读出 → CDS+10bit ADC → ISP（AE/AWB/GAMMA/LSC/BPC）→ 格式转换 → 4bit 数据口 D0..D3 + VCLK + HREF/VSYNC 送到 MCU DVP 接口；MCU 通过 I²C（7-bit addr 0x37 / 8-bit 0x6E写/0x6F读）写寄存器调 AE target、镜像翻转、输出格式、窗宽窗位。
关键电路与 PCB 设计要点
1）电源设计——最容易翻车的环节
BF3901 的 VDD3A ≠ VDDIO 可合并但你必须理解后果：
推荐最简双 LDO 拓扑（参考 Artery AT32-Video-EV 板上做法 + AppGuide 规则）：
VBAT(3.7V) ──┬──[LDO-A: LP5907-2.8 / RT9193-28]──→ VDD3A(A1)
│ C_A1 = 0.1µF + 10µF/X7R，0.1µF 更近
│
└──[LDO-IO: XC6206-28 / 同 LP5907]──→ VDDIO(B4)
C_B4 = 0.1µF + 10µF，靠近 ball
GND：VSSIO(C4) → 直接系统 AGND 平面（AppGuide：建议 AGND，DGND 可悬空或单点汇）关键经验值（来自 BYD AppGuide + 公开参考板）：
AVDD/IO 各脚 C ≈ 0.47 µF 可提画质（AppGuide 原文："C1,C2 建议容值为 0.47uf，省略会影响图像质量"），实际工程通常叠 0.1µF 最靠近 + 4.7µF/10µF 次近
若你系统只有 单 2.8V 一路，则 "单电源分为两路分别连接到 VDD3A 和 VDDIO"，但仍要在 A1 与 B4 各自就近放 C，不能只放一个公共电容
2）时钟与同步
XCLK 来源建议：独立 24MHz CMOS oscillator（3.3V→分压或 LDO跟随）比 MCU TIM 输出更干净；若用 MCU MCO，注意驱动能力与振铃
VCLK 到 MCU 采样时钟：DVP 捕图时 MCU 可用 VCLK 作采样沿或自采样，依据你选 Raw vs YUV 模式（见 datasheet §6.3 AC 特性 t1..t4）
3）I²C 接口与 PDN
I²C device addr：Datasheet 给的是 写 0xDCh（11011100b）/ 读 0xDDh（11011101b）→ 7-bit = 0x6Eh → 0x37
PDN 时序：进入 PDN 后电流掉到 ~30 μA 级（datasheet §6.1.3 Idown Typ 30 μA），唤醒需重新初始化寄存器（AppGuide 暗示需要 re-init）
4）抗干扰与 Layout 要点（BYD AppGuide 原话式总结）
SCL / SDA 走线必须远离 XCLK、VCLK、D0–D3，或用地线屏蔽
PWDN、VDD3A 走线也应远离 XCLK、VCLK、D0–D1
各电容 尽可能靠近相应 pin
模拟脚（VDD3A）回流走 AGND，VSSIO 回主地
PCB 层叠建议（2-layer 也能跑，4-layer 更稳）：
Layer1：信号（D0..D3、VCLK、HREF/VSYNC、XCLK 短线、SDA/SCL 走一侧包地）
Layer2：连续 GND 铜（AGND/DGND 合一但让 VDD3A 回流区走最短回电容 GND）
磁珠 FB1（100Ω@100MHz 级）可选串在 AVDD 前（参考板用了），作用是把数字开关噪声和模拟 AVDD 隔开
测试项目规范
⚠️ 声明：以下表格中凡标注"参考推导"或"待客户验证"的项，均为 基于 datasheet 电气边界 + AppGuide + 参考板拓扑推出来的验收标准，不是 PDAPPLY 自有实验室实测值。实测栏留空等你回传样机数据再填入。
BOM 清单（核心物料 · 单 BF3901 节点）
定制指引（PDAPPLY 承接维度）
有具体主控型号（如 STM32F407 / GD32F470 / AT32F403A）和板框约束时，我们可以把上面拓扑推进到 带 netlist 对齐的 schematic 页 + 封装 footprint（CSP-12 1.87×2.19mm pitch 分配）。发
tech@pdapply.cn附主控 + 板框 + 你需要的输出格式（YUV422 还是 Raw），PDAPPLY 回完整工程包。
