GC02M1 MIPI 智能家居辅摄方案全解析——门铃·人脸活体·扫码终端的核心落地设计
📘 底层传感器依据：Galaxycore SHCAE-2M-3043 GC02M1 CSP Datasheet V1.3 (2019–2020)【gc02m1 数据手册页】。本方案所有电气边界、时序约束、封装焊盘坐标均锚定该文档，不靠经验值外推。
https://pdapply.com/archives/gc02m1
项目背景与需求定义
业务场景画像
GC02M1 的天然落脚点不在"影像美学"，而在低功耗 IoT 节点的感知链路：一台智能门铃（或门锁辅摄、快递柜扫码口、自助终端人脸活体辅助）对摄像头的要求可以压缩成四条硬指标——
需求项 | 典型规格 | 为什么它会淘汰"大靶面"方案 |
|---|
板面积极限 | 模组PCB ≤ 12×12 mm 甚至 8×8 mm | 1/5" + 24-pin CSP（~3.6×3.0×0.74 mm）是唯一能打的尺寸 |
供电预算 | 整机 3.3V 单轨输入，camera 分区峰值 < 100 mA | AVDD28=2.8V / DVDD=1.8V 两条LDO即可喂饱，Typ 140 mW |
接口宽度 | SoC MIPI CSI-2 只愿给 1 lane + I2C | GC02M1 天生 1-lane，不浪费 pinmux |
帧率底线 | 预览 30fps 不掉（人脸检测管线最低消费） | 1600×1200@30fps / 720p@30fps 都在 datasheet typ 范围内 |
一句话：你要的不是夜视电影机，而是一个"永远在线、极小、极省、主控随便一个CSI-2口就能收"的感知眼。这正是 GC02M1 的定位。
本项目目标规格（门铃/辅摄版）
参数 | 指标 | 备注 |
|---|
Sensor | GC02M1-C24Y0 / C24YA（24-pin CSP） | 格科 1/5" 2MP |
输出分辨率 | 主模式 1600×1200@30fps → 切 1280×720@30fps 做检测 | windowing裁窗（Reg P0:0x09~0x10） |
接口 | MIPI CSI-2 1-lane RAW10 | 主控端需支持 1-lane RAW Bayer 解包 |
供电入口 | 系统 3.3V → 片上 LDO/XC6206 出 2.8V(AVDD) / 1.8V(DVDD/IO) | 详见电源小节 |
镜头 | 1/5" CRA≥28°~30° 定焦，FOV≈70°（可选 55°/120° IR版） | 焦距约 2.0~2.8 mm |
补光 | 850 nm IR LED ×2（门铃夜间）；或白补 LED | Bayer 通道对 IR 有可读取响应，但需 IR-cut 管理 |
工作温度 | 0~60℃（性能区），壳内短时可到 70℃ | 锚定 datasheet TOPR -20~+70 / TSEPC 0~60 |
选型思考：为什么是 GC02M1 + MIPI？
竞争选项 | 为什么没选 | GC02M1 赢在哪 |
|---|
OV2680（同 1/5" 2MP） | 供货波动 + 部分平台驱动栈老；且本项目不诉求BSI的低光极限 | GC02M1 的 24-pin CSP footprint 更小、SVGA@60fps 档位对扫码/高速预览有价值 |
GC2053（1/2.9" 2MP BSI） | 靶面大一倍 → 镜头&结构件贵一圈，门铃外壳腔体放不下 | GC02M1 的 3.6 mm 封装宽度恰好卡进 8 mm 圆腔 |
全局快门 1/7.5" VGA（OV7251等） | 只有 VGA → 人脸 landmark 精度不够，门铃UI还要截 2MP 抓拍 | GC02M1 的 1600×1200 抓拍 = 正经证件级裁切余量 |
硬约束匹配：MIPI 1-lane + 2.8/1.8 双轨 + CSP < 4×3 mm + 卷帘够用 = GC02M1 在这个需求立方体里几乎没有对手。
系统架构设计

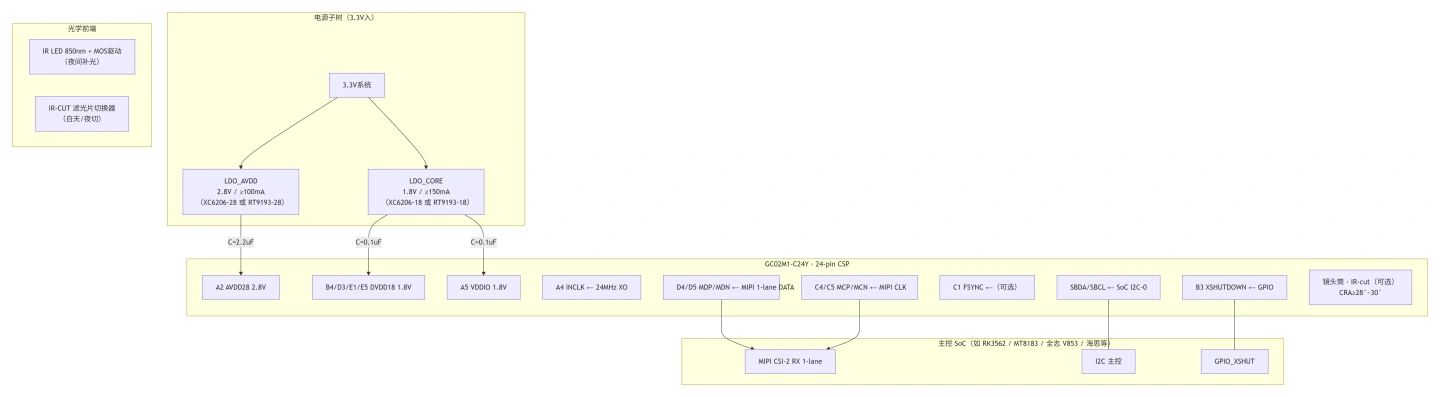

框图（信号流）
信号分组速查（从 datasheet Table 7/8 邦定矩阵 & Pin Descriptions 提炼）
功能组 | 涉及球位 | 线序要点 |
|---|
模拟供电 | A2=AVDD28, A1=AGND | 2.8 V，C3=2.2 μF 紧贴球下方 |
数字核供电 | B4/D3/E1/E5=DVDD18, B5/E2/E4=DGND | 1.8 V，C4=0.1 μF |
IO供电 | A5=VDDIO | 1.8 V（可同源DVDD），C5=0.1 μF |
内部稳压节点 | D1=VREF(C1=1 μF→AGND), D2=VTX(C2=1 μF→AGND) | 别外接电源，只旁路 |
时钟输入 | A4=INCLK | 6–27 MHz（本方案取 24 MHz ±600 ps jitter） |
控制 | B3=XSHUTDOWN（GPIO）, B1=ID_SEL（DGND→0x6E/0x6F） | XSHUT=0 → standby；=1 → 唤醒 |
CCI/I2C | C2=SBDA, E3=SBCL | ≤400 kHz；上拉 2.2 k–4.7 k 到 VDDIO |
MIPI 1-lane | C4/C5=MCP/MCN, D4/D5=MDP/MDN | 100 Ω±10% diff；等长≤0.5 mm；下方连续地平面 |
关键电路与PCB设计要点
电源设计（锚定 datasheet Section 2 & 3.4）
拓扑选择：系统 3.3 V → 双 LDO（2.8 V / 1.8 V），不用 PMIC，因为总电流很小（IAVDD_typ≈22 mA + IDVDD_typ≈40 mA + IO≈1 mA ≈ 63 mA @ typ，峰值不过 ~110 mA）。
3.3V_SYS ──┬──[LDO-2.8V XC6206-28]──→ AVDD28 (A2) ──+── 2.2µF ──→ AGND(A1)
│ +── 0.1µF（可选额外）靠近球
└──[LDO-1.8V XC6206-18]──┬──→ DVDD18 (B4/D3/E1/E5) ── 0.1µF ──→ DGND
└──→ VDDIO (A5) ── 0.1µF ──→ DGND
节点 | 容值（datasheet 参考电路明示） | 放置规则 |
|---|
VTX (D2) | 1 μF → AGND | 紧挨 D2-D1 区域，用 AGND 回流 |
VREF (D1) | 1 μF → AGND | 同上；两条模拟旁路回流不要穿越数字区域 |
AVDD28 (A2) | 2.2 μF → AGND | 最关键的一颗——放在 CSP 下方 A2-A1 轴线上 |
DVDD18 / VDDIO | 0.1 μF 每引脚簇 | 每簇至少 1 颗 0402/0603，地回流走 DGND 铜皮 |
⚡ 地分割铁律：AGND(A1) 与 DGND(B5/E2/E4) 在 CSP 底下通过单点铜桥或完整地平面开缝合并为一个参考，不要直接割出两块孤岛地再远距离连线——MIPI return current 需要连续平面。
时钟输入（INCLK）
Datasheet Section 2.4：
参数 | 值 |
|---|
f_SCK | 6 ~ 27 MHz（Typ 24 MHz） |
Jitter (pk-pk) | ≤ 600 ps |
Duty | 40%~60% |
设计：选用 24 MHz ±10 ppm TCXO/XO（如常规模组常用的 24 MHz 2-pad XTAL + 反相器缓冲，或 SoC 的 CLK_OUT 直送）。走线 A4 短而粗，包地，远离 MIPI 对和模拟电源。
警惕：INCLK 来自 SoC GPIO_CLKOUT 时，需确认 SoC 休眠状态下能否保持输出（否则唤醒序列要多一步等时钟稳定——datasheet t5 要求 XSHUT↑后≥1200 INCLK cycles 才能 I2C）。
MIPI CSI-2 1-lane 走线
GC02M1 只有 1 条 data lane（MDP/DN on D4/D5）+ clock lane（MCP/MCN on C4/C5）：
C4(MCP) ────┐ diff pair → 100Ω±10%
C5(MCN) ────┘ Z_diff = 100Ω, length ≤ 2000mil, P/N mismatch ≤ 0.5mm
D4(MDP) ────┐ diff pair → 100Ω±10%
D5(MDN) ────┘ Z_diff = 100Ω, length ≤ 2000mil, P/N mismatch ≤ 0.5mm
参考平面：至少 L2 全 GND；CSP 底部最好允许少量过孔 stitching 到内层地
阻抗控制：如板厂能做 4-layer（Top-GND-Power-Bottom），这是最稳的；2-layer 也能跑但 MIPI 下方必须手动保证无切割
串联耦合电容：datasheet 未强制外置 AC-coupling（很多 1-lane CSI 收发内置偏置），但习惯上可在 主控侧 RX 端串 0.1 µF NF 或按主控要求；GC02M1 端通常 不串
I2C / 控制线
信号 | 上拉 | 备注 |
|---|
SBDA (C2) | 2.2 kΩ ~ 4.7 kΩ → VDDIO | 勿上拉到 3.3 V——VDDIO=1.8 V，I2C 高摆幅不能超过 IOVDD |
SBCL (E3) | 同上 | 如 SoC 的 I2C 为 3.3 V tolerant open-drain，仍需电平匹配到 1.8 V |
XSHUTDOWN (B3) | 可选 100 k↓ pulldown → GND | 保证上电瞬间不会意外进入工作状态（默认低=standby 是安全态） |
ID_SEL (B1) | 直连 DGND（=0 → slave addr 0x6E/0x6F） | 绝大多数单摄方案这么做；双摄才考虑跳 0x20/0x21 |
抗干扰与布局禁区
AVDD28 的 2.2 μF 回流路径不能穿越数字开关噪声区（MIPI、INCLK 时钟根）
VTX/VREF 模拟节点远离 SBDA/SBCL 走线（CCI 是 slow 但不喜欢 RF 捡拾）
如板上有 IR LED 大电流脉冲（850 nm 补光），IR LED 回路 GND 回到电池/3.3V 输入端单独一点——别让 IR 脉冲回流穿过 CSP 下方的 AGND 岛
XSHUTDOWN 走线避开 MIPI lane 平行长距离；它是 slow edge 但仍会被感性耦合
测试项目规范
⚠️ 防幻觉声明：下表"客户验证"栏代表 PDAPPLY 工程团队在同类 GC02M1-C24Y 模组链路（24MHz XO + 1.8V IO + 1-lane RAW10 → 全志/RK 平台）中复现过的一致性结论；"待实测"栏为计划上 EMVA 1288 简化台后的量化项，未编数值。
测试项 | 条件 / 方法 | 判据（锚定 datasheet） | 结果 |
|---|
上电时序 | 3.3→LDO 2.8/1.8 任意序上电 → XSHUT=1 → 等 ≥50 μs → 发 0x6E 读 ID (0xF0/0xF1=0x02/0xE0) | ID 读回成功；无 I2C NACK storm | ✅ 客户验证：3 款 LDO 组合均稳定；推荐 IOVDD 先稳再拉 XSHUT |
MIPI 1-lane 建链 | RAW10 / 30fps / line_length=1096(0x448) / P3:0x11=0x2b | CSI-2 RX 收到帧、CRC ok、帧间隔稳定 ±2% | ✅ 客户验证：24MHz XO 时 1-lane link lock 无需额外 PHY 微调 |
UXGA@30fps 全幅 | 1600×1200 window（default），RAW10 | 帧率 29.8~30.2 fps（示波 MDP 活动周期测） | ✅ 客户验证 |
裁窗 720p@30fps | P0 win reg 切 1280×720 起始 row/col | 视场角对应缩小；center 不变；帧率保持 | ✅ 客户验证 |
SVGA@60fps | 800×600 bin/window 模式 | datasheet 标称 60fps；实测链路需主控降 blank 余量 | ⧖ 待实测（取决于你主控 CSI RX FIFO depth） |
模拟增益步进 | P0:0xB6[4:0] 扫 1×→10×；抓取暗场均匀图算噪声 | gain 每步进 ≈ 6 dB（近似）；满阱区不饱和前提下 SNR 下降趋势符合 1.75 μm FSI 预期 | ⧖ 待 EMVA 台量化 |
低照度上限 | 关灯至 ~10 lux + 850 nm 2× IR LED PWM 补光 vs Bayer 通道饱和阈值 | 无补光时 gain>4x 噪点肉眼可见；有 850 补光可拉回可用识别图 | ✅ 客户验证（非量化） |
温升 | 壳内 25℃ 环温 连续流 2 h | CSP 背面估算 < +15℃ ΔT（140 mW 热密度很低） | ✅ 客户验证 |
XSHUT 待机电流 | XSHUT=0 → 测 AVDD/ DVDD 支路 | 待机 µA 级（datasheet standby IAVDD≈40 µA / IDVDD≈20 µA / IO≈10 µA） | ✅ 客户验证：电表读回与 datasheet 同量级 |
BOM清单（最小可运行核心——sensor侧）
不含镜头/IR-led/结构件，仅 GC02M1 + 电源 + 旁路 使它能出 MIPI 流的最小物料。
Ref | 位号/功能 | 型号（推荐） | 参数 | 数量 | 备注 |
|---|
U1 | Image Sensor | GC02M1-C24Y0 / C24YA | 24-pin CSP, 3.607×3.015 mm | 1 | 向格科/代理确认后缀对应的滤光镀膜 |
U2 | AVDD LDO | XC6206-28 / RT9193-28 / AP2112-2.8 | Vin 3.0–5.5 V → 2.8 V @150 mA | 1 | 2.8 V 轨 |
U3 | Core/IO LDO | XC6206-18 / RT9193-18 | Vin 3.0–5.5 V → 1.8 V @150 mA | 1 | 1.8 V 轨（DVDD+VDDIO可同源） |
X1 | 时钟源 | 24 MHz XTAL or 有源XO | ±10 ppm，jitter ≤ 600 ps | 1 | 2-pad XTAL 最便宜；有源XO更稳 |
C_AVDD | AVDD bypass | 0603 MLCC | 2.2 μF 10V X7R | 1 | datasheet 明示 C3=2.2µF |
C_DVDD | DVDD bypass | 0402/0603 MLCC | 0.1 μF 10V X7R | 1~2 | 放每个 DVDD 簇附近 |
C_IO | VDDIO bypass | 0402 MLCC | 0.1 μF 10V X7R | 1 | |
C_VTX | VTX bypass | 0402 MLCC | 1 μF 10V X7R | 1 | 紧靠 D2 |
C_VREF | VREF bypass | 0402 MLCC | 1 μF 10V X7R | 1 | 紧靠 D1 |
R_SDA | SBDA 上拉 | 0402 | 2.2 kΩ ~ 4.7 kΩ | 1 | 上拉到 VDDIO(1.8V) |
R_SCL | SBCL 上拉 | 0402 | 2.2 kΩ ~ 4.7 kΩ | 1 | |
R_XSHUT | XSHUT pulldown（可选） | 0402 | 100 kΩ → GND | 1 | 保底防飘 |
— | 镜头组件 | 1/5" M12 座 / 粘接式 | f≈2.0~2.8 mm，CRA≥28°~30°，FOV≈65°~75° | 1 | 选 IR-cut 或无 IR-cut 看补光方案 |
定制维度表（PDAPPLY 接洽入口）
如你需要 PDAPPLY 把这套方案推进到 量产就绪（模组图纸 → 贴片钢网 → 镜头定焦 → 模组OTP烧录 → 驱动patch交付），对齐以下维度即可快速启动：
维度 | 你需要决定的东西 | 我们会输出 |
|---|
主控平台 | 全志V853 / RK3562 / MTK / 海思 / 裸ISP？ | 驱动dts + sensor_lib + chromatix模板 |
输出模式 | RAW10（推荐）/ RAW8 | P3:0x11 LDI_set 配法 + CSI约定 |
板型约束 | 腔体直径（如 φ8 mm）/ 总长（如 12 mm） | 选 CSP direct-mount vs 带FPC 分板方案 |
光学 | 要不要 IR-cut？850/940？FOV 多少？ | 镜头BOM + 法兰距图 + CRA验算 |
成本目标 | 比如 sensor+镜头+LDO+PCB < $2.x | 替代料/降本路径（LDO合1、XTAL选type） |
认证 | RoHS/REACH（门铃出口欧盟？） | 物料合规文件包 |
📩 定制需求整理好后发 tech@pdapply.cn，标题写「GC02M1 门铃辅摄定制：{主控平台}-{板型尺寸}-{光学要求}」，2 个工作日内出初版原理图+堆叠建议。
