S5K3P9 四像素合成 智能家居摄像头模组方案全解析——人脸识别·平板前摄·轻量IPC的核心落地设计
方案一句话定位：S5K3P9 是三星 ISOCELL 3P9 家族的 16MP 小像素（1.0μm）移动级 sensor，分 S5K3P9SP（四像素合成偏亮图）与 S5K3P9SX（RGB 拜耳偏高分辨）两条子型号，本文方案以 SP 版本为主轴，面向人脸识别门禁、AIoT 平板前摄、轻量 IPC 三类场景给出可复用模组设计，兼顾 Smart WDR + PDAF 的工程落地要点。
参数基准来源：三星半导体官方 ISOCELL 3P9 页 📘，gophotonics 规格汇总 📙，模组侧应用口径参考 AS-Video S5K3P9 模组页 📙。
项目背景与需求定义
智能家居与轻量 AI 终端在 2024–2026 年的摄像头诉求出现一个明显交集：小板型 + 16MP 级分辨 + 低照度可看 + MIPI 直连主控，同时成本不能上旗舰机那套 1/2" 大底。
典型三档需求收敛下来是这样的：
人脸识别门禁/活体检测：需要 4MP 以上有效人脸裁切 + WDR 扛逆光门口，帧率 30fps 即可，但低照度噪点要压住
AIoT 平板 / 二合一前摄：Surface Pro 11 实测后摄即用 S5K3P9，说明 1/3" 小底在算力平板链路已经跑通
轻量 IPC（电池 / 低功耗）：要 180fps@VGA 做局部高速裁切或手势，平时 30fps@16MP 待机抓拍
S5K3P9SP 的 Tetra 四像素合成（4×1.0μm → 1×2.0μm 等效）正好打这个小底低照痛点，配合 Smart WDR 多曝光合成，比同尺寸传统拜耳能多看 1–1.5 stop。
选型思考：为什么是 S5K3P9 + 四像素合成？
把 S5K3P9SP / SX 与同档 1/3" 竞品拉一张决策矩阵：
方案选型结论：
人脸 + 低照 + 门禁逆光 → S5K3P9SP，白天 remosaic 16MP 裁脸，暗光切 4MP bin 提信噪比
扫码 / OCR / 文档 + 平板后摄 → S5K3P9SX，直出 16MP 拜耳细节更好，Smart WDR 扛窗口光
本方案主推 SP 版本，SX 作为 BOM 可替换项留口

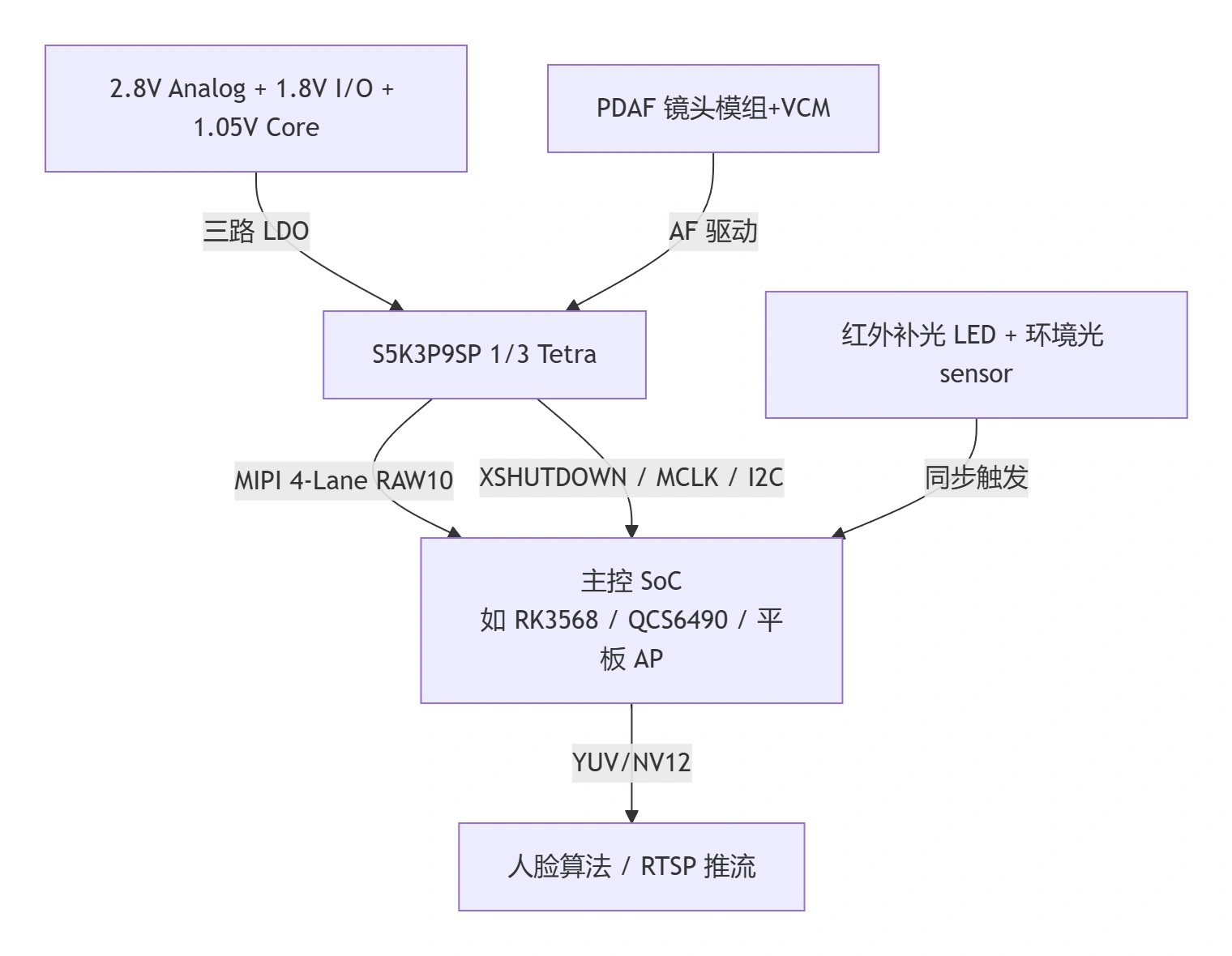

系统架构设计
架构要点：
MIPI 4-Lane RAW10 是 S5K3P9 的硬性带宽要求，lane 数砍到 2 会掉帧到 15fps 以下，不建议
主控侧 ISP 必须能吃 RAW10 + 支持 Tetra remosaic —— 瑞芯微 RK3568/3588、高通 QCS 系列、骁龙 7/8 系平板 AP 都 OK；入门 ARM 不带 ISP 的 MCU 不适合直挂
PDAF 在本方案列为"可选"，门禁场景固定焦距可以省掉 VCM，平板前摄必须带
关键电路与PCB设计要点
电源设计
S5K3P9 三路电：
AVDD 2.8V（模拟，噪声敏感，建议独立 LDO，PSRR > 60dB@1kHz）
DVDD 1.05V（数字核，可由主控 PMIC 的 1.0V 档微调供给，注意纹波 < 30mVpp）
IOVDD 1.8V / 2.8V 可选（MIPI 侧建议 1.8V 与主控 IO 对齐，降低交叉电压应力）
⚠️ AVDD 与 DVDD 的上电时序：IOVDD → AVDD → DVDD（或同步），XSHUTDOWN 拉高前必须三路稳定，否则上电 I2C 无应答是这套 sensor 的高频踩坑点。
MIPI 4-Lane 走线
线对差分阻抗 100Ω±10%，lane 内等长 ±2mil，lane 间 ±5mil
S5K3P9 的 MIPI 时钟最高 ~800Mbps/lane（4-lane 吃满 16MP@30fps RAW10），建议走内层 stripline、两侧包地，远离 DCDC 电感区
串联 0Ω 预留（调试用），ESD 用 0402 TVS（0.5pF 以下）靠近 connector
时钟与 PDAF
MCLK：建议 24MHz 有源晶振直供 sensor，抖动 < 100ps，避免用主控 GPIO 模拟时钟
PDAF 遮光罩开孔：S5K3P9 的 PDAF 像素嵌在 Tetra 阵列里，镜头模组厂必须拿到三星 PDAF mask 图做遮光罩对齐，否则 AF 拉风箱
测试项目规范
📌 本站"数据手册-S5K3P9"栏目将后续补充 EMVA 1288 风格实测数据专栏，本方案以工程可制造性验证为主。
BOM 清单（单板模组视角，17mm×17mm 参考板型）
BOM 总元件数 < 35，单板 1/3" 占位可压到 17×17mm，适配门禁面板 / 平板前摄边框。
立即获取定制方案
本方案可按以下维度做 PDAPPLY 晟跞®科技定制落地：
定制需求请邮件至 tech@pdapply.cn，注明"方案落地-S5K3P9 + 应用场景 + 主控平台"，技术团队 2 个工作日内反馈原理图评审 + 结构堆叠建议。
版权声明：本文方案基于三星半导体 S5K3P9 公开数据手册与 PDAPPLY 晟跞®科技工程实践整理，参数以官方最新 rev 为准，方案框架可引用但需注明出处。
🔬 实测计划：本站将在 Q3 完成 S5K3P9SP/SX 双版本的量子效率、SNR、Smart WDR 动态范围三组 EMVA 风格实测，数据落地后回链至本文"测试项目规范"表。
