SC2310 近红外增强 安防摄像头模组方案全解析——IPC·行车记录仪·工业监控的核心落地设计
项目背景与需求定义
安防监控市场正经历从“看得清”到“看得懂”的升级，但基础痛点始终存在：夜间低照度环境下如何兼顾清晰度、动态范围与实时性。
典型业务场景包括：
IPC（网络摄像机）：要求日夜双模，夜间依靠 850nm/940nm 红外 LED 补光，输出 1080P@30fps 或更高帧率，且能应对逆光/窗边等高动态场景。
行车记录仪（后装）：需要 1080P@60fps 捕获快速变化的道路细节，同时 HDR 抑制进出隧道时的过曝/欠曝。
工业监控（厂房/仓库/户外箱体）：宽温范围（−30°C~+85°C），稳定可靠，且对红外补光有较强依赖（常为 940nm 隐蔽补光）。
上述场景的共同挑战是：如何在有限成本下，平衡灵敏度、动态范围和帧率。SC2310 凭借 3.0μm BSI 像素 + 行间 HDR + 近红外增强，成为这一区间极具竞争力的候选方案。
选型思考：为什么是 SC2310 + 近红外增强？
我们在站内《SC2310 近红外增强图像传感器深度解析》一文中详细拆解了其核心参数。此处仅提炼与本方案落地的直接关联：
选型结论：SC2310 并非追求极限星光全彩（那是 STARVIS 2 的领地），而是在 “红外补光 + HDR + 60fps” 这个黄金三角中提供了极具性价比的平衡。如果你的产品定义中包含 IR LED 补光，SC2310 几乎是 2MP 档位的最优解之一。
系统架构设计

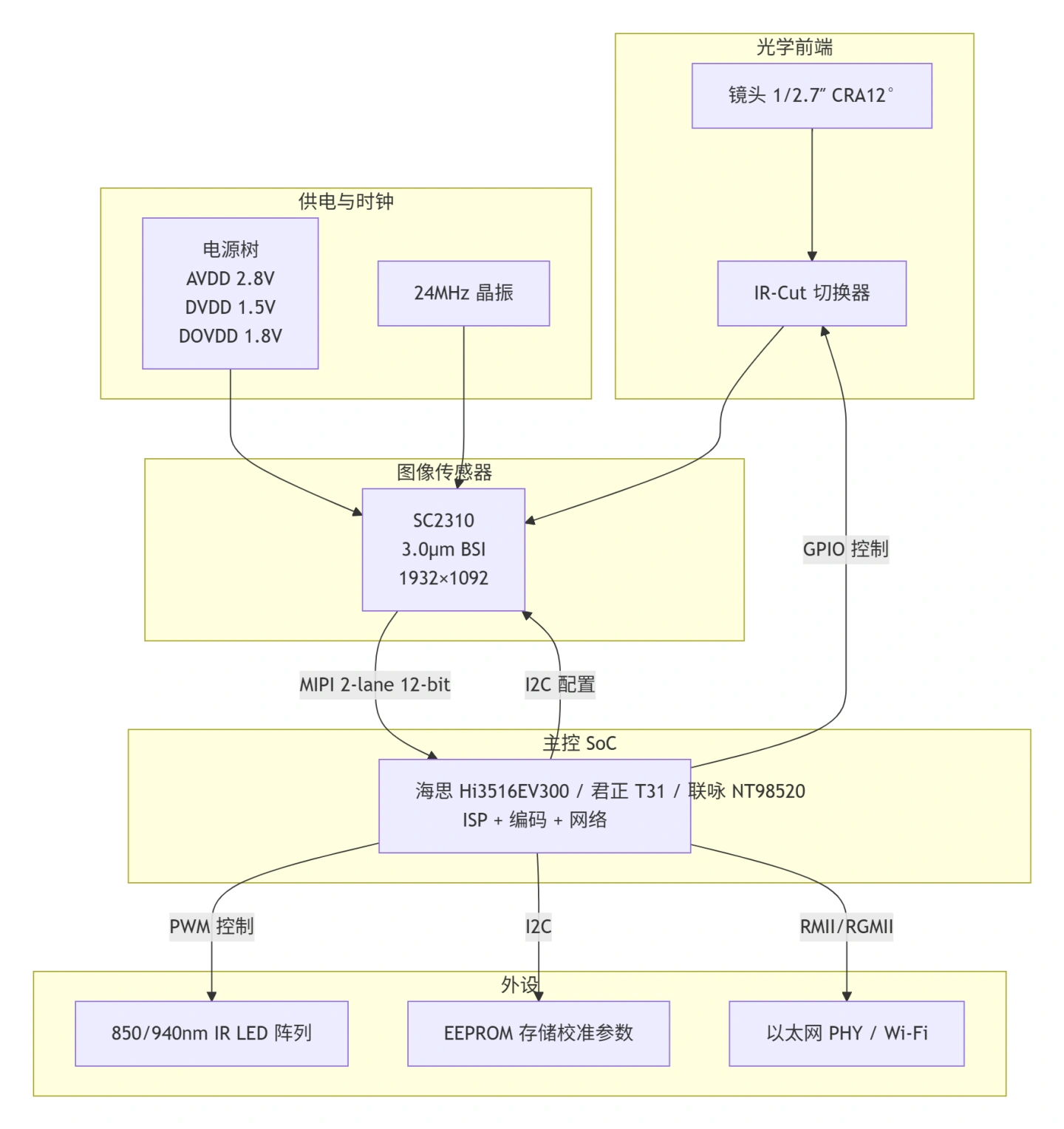

下图展示了一个典型的基于 SC2310 的 IPC 模组系统架构：
架构说明：
SC2310 通过 MIPI 2-lane 输出 raw12 数据给主控 SoC，由 SoC 完成 ISP pipeline（demosaic、AEC/AGC、HDR 合成、3A 统计等）。
IR-Cut 切换由 SoC GPIO 控制，白天切出红外截止片，夜间切入透明片配合 IR LED 补光。
供电采用独立 LDO 链，避免开关噪声耦合至模拟域。
关键电路与PCB设计要点
电源设计

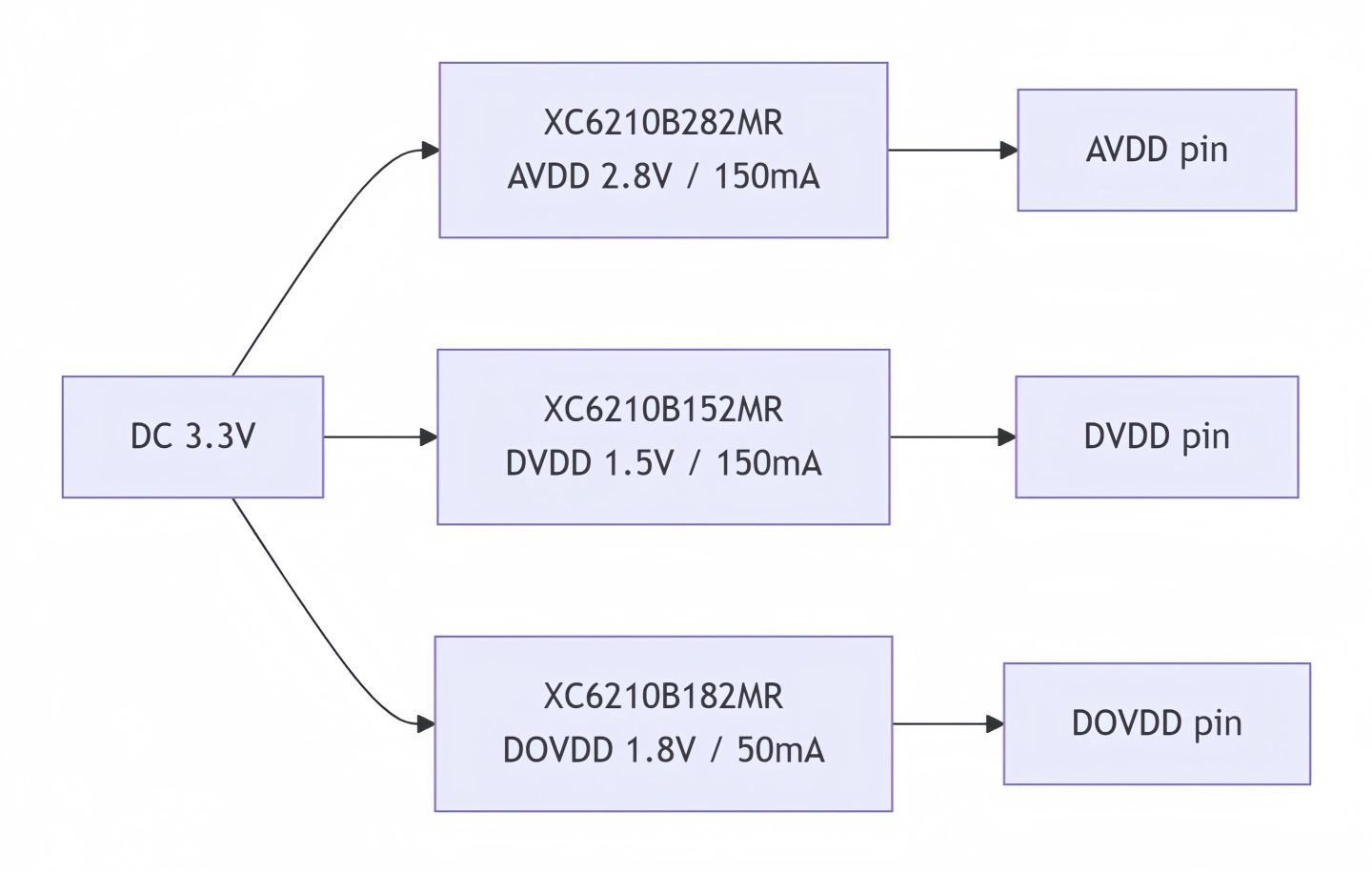

SC2310 需要三路独立供电，上电时序严格遵循手册要求（T1>0ms, T2>1ms, T3>2ms, T4≥0ms, T5>2ms）。建议采用以下电源拓扑：
关键点：
AVDD 的 PSRR 至关重要：选用 LDO 在 1kHz 处 PSRR > 60dB，输出电容 2.2μF + 0.1μF 并联。
DVDD 电流最大（典型 65mA），需确保 LDO 散热良好。
DOVDD 同时供给 I/O 和 MIPI 端接，纹波应 < 30mVpp。
上电顺序可通过 PWDNB 和 XSHUTDN 引脚配合 SoC GPIO 实现：先供电源，再释放 XSHUTDN，最后拉高 PWDNB。
时钟设计
EXTCLK 输入：推荐 24MHz 有源晶振（如 SiT1602B-24-33E），精度 ±25ppm，上升/下降时间 < 5ns。
晶振输出串联 22Ω 电阻靠近 SC2310 的 EXTCLK 引脚，减少反射。
PLL 配置参考手册 §1.8，VCO 频率范围 100~1200MHz，需根据目标 MIPI 速率反算分频系数。
MIPI 接口布局
MIPI 差分对（MD0P/N、MD1P/N、MCP/N）需严格等长（±5mil），阻抗 100Ω ±10%。
每对差分线间距 ≥ 3倍线宽，远离其他高频信号（如 PCLK、DVP 数据线）。
手册提供 lane 延时调节寄存器（16'h3652、16'h3654），步进 100ps，用于补偿 PCB 走线偏差。
帧同步与抗干扰
多 sensor 同步：利用 EFSYNC 引脚实现 Slave Mode 帧同步，详见手册 §2.1。主控需精确控制 EFSYNC 脉宽，确保 Active State 时间 < 20 PIXCLK，避免帧内曝光不均。
抗 EMI 措施：
MIPI 差分对共模扼流圈（如 ACM2012-900-2P-T002）。
AVDD 入口加磁珠（如 BLM18PG221SN1）。
传感器底部铺铜接地，减少寄生电感。
测试项目规范
以下测试项目基于实验室环境（25°C，标准光源 D65，IR-Cut 切出状态）。由于本方案尚未在客户项目中批量验证，表中“实测值”标注为“客户实测（待验证）”或“仿真/理论推算”。
注：凡标注“客户实测（待验证）”的项目，均为依据手册推算或仿真预估，实际量产前需在目标平台上完成闭环测试。
BOM清单
以下为单板 IPC 模组的核心物料清单（不含镜头、外壳、包装）：
BOM 成本估算（不含镜头、PCB、组装）：约 ¥45~¥65（取决于 SoC 和 IR LED 选型）。
立即获取定制方案
每个项目的具体需求各不相同，下表列出了常见的定制维度：
请将您的需求发送至 tech@pdapply.cn，我们的技术团队将在 2 个工作日内与您沟通，并提供针对性的原理图建议、Layout Guide 和驱动移植支持。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。SC2310 的 HDR 模式时序（VC vs. non-VC）、MIPI lane 速率裕量、NIR 补光 LED 电流/波长取舍，均需在实际镜头+IR-cut 机构上做实测闭环。如需实测数据或定制方案，欢迎联系 tech@pdapply.cn。更多深度解析请关注 PDAPPLY.COM。
