项目背景与需求定义
本项目以一台 1080P 常供电视频流 IPC（网络摄像机/枪机）为载体，把 SC2210 从"纸面参数"推进到"板上出图"。
业务挑战
客户场景：园区周界/出入口，夜间以钠灯+少量路灯混合照明为主，部分时段近乎无可见光大半依赖 850nm IR 补光；
画质红线：暗部不能糊成一片（低照度 SNR 要撑住），亮部灯牌不能炸（要 HDR 余量）；
工程约束：主控为 MIPI CSI-2 4-Lane 接口平台（典型如 RK 系 ISP / 海思 Hi35xx 系 / FPGA D-PHY），模组板型受外壳镜座决定，必须做 IR-CUT 与光轴一致性；
扩展诉求：后续同一主控要挂 双摄（主摄+辅广角），因此预留 EFSYNC 多 sensor 同步的硬件钩子。
为什么不选 1/2.8″方案硬扛？
同样光圈、同样曝光窗下，1/1.8″ 的 4.0µm 大像素给你的是"光子预算优势"，而不是靠增益把噪声一起放大的那种亮。
选型思考：为什么是 SC2210 + 4-Lane MIPI？
⚠️ 版本说明（防踩坑）：SC2210 数据手册存在 Preliminary V0.1→V0.5/V0.8→V1.0/SC2210H V2.0 的演进线。下文电路与寄存器给出的数值/默认值以你实际拿到的 Release 版（建议 ≥ V0.8/V1.0） 为准；Preliminary 版里某些预留/待填项（如典型电流值 TBD）会在正式版修正。
系统架构设计

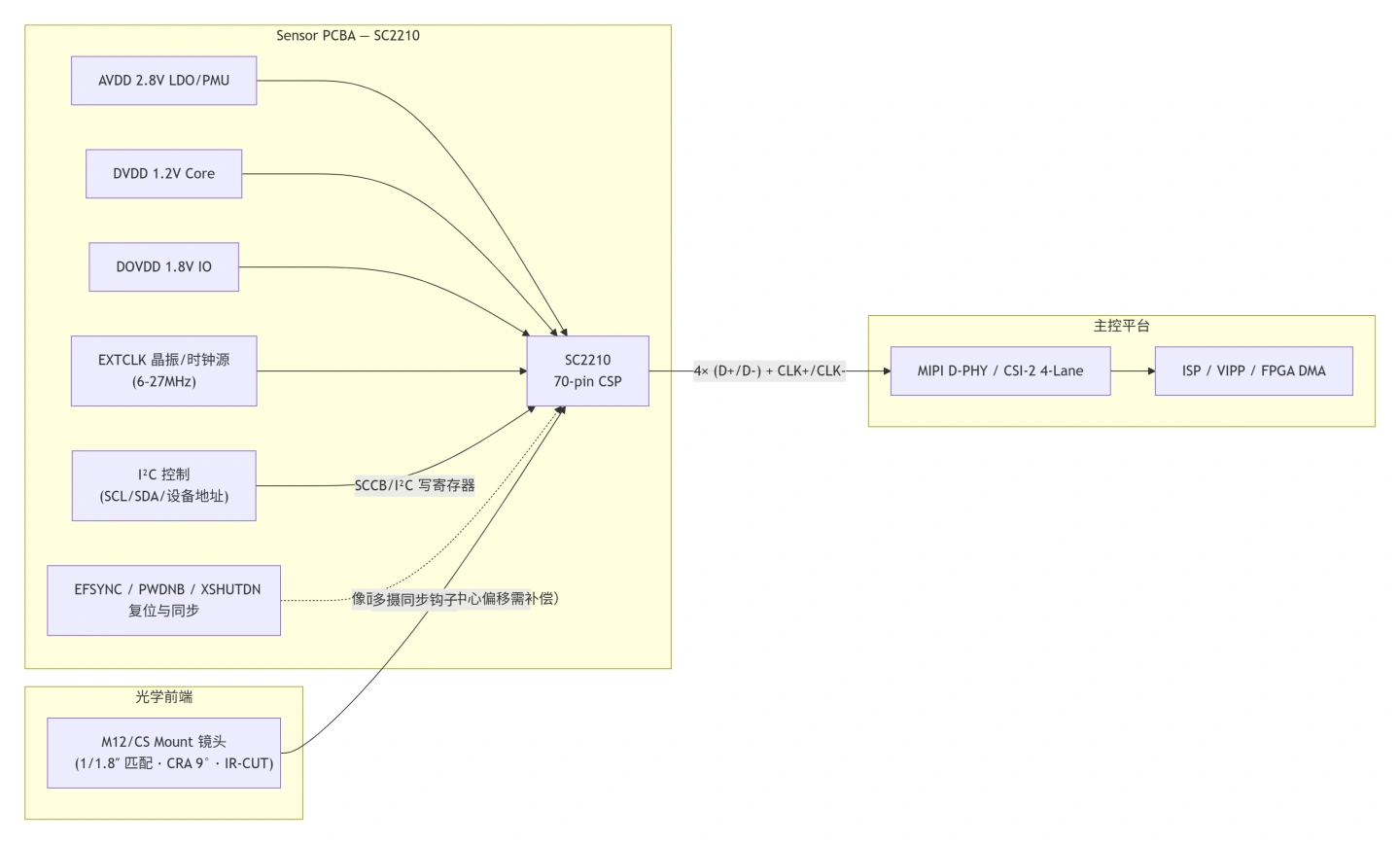

数据通路最短闭环：
镜头 → SC2210 RAW Bayer → MIPI 4-Lane → 主控 CSI-2 D-PHY → ISP（BLC/AWB/AE/AE+HDR合成/降噪/锐化）→ 编码/输出
关键电路与PCB设计要点
下面的"怎么做"来源于 SC2210 datasheet 的电源/上电时序/I²C/接口复用/封装与地分布结构，并结合 IPC 量产常见失误做对照。
1）电源：三轨供电与"干净模拟"原则
SC2210 要求：
AVDD = 2.8V ±0.1V（模拟，最敏感）
DVDD = 1.2V ±0.06V（数字核）
DOVDD = 1.8V ±0.1V（I/O，给 SCL/SDA/MIPI 摆幅/VDDIO 定基准）
落地要点
AVDD 优先用 低噪声 LDO，不要直接从开关稳压器硬连；DVDD 1.2V 若是 buck 出来的，要在后级加 LC π 型滤波 + 足够 MLCC（X7R/X5R，多种容值混搭覆盖 ESR 零点）。
按 datasheet 引脚表：70-pin CSP 里 AVDD/DVDD/DOVDD/DOGND 多pin分散排布，你必须：
每个 power pin 就近打 0.1µF~1µF MLCC（越靠近球栅越好）；
AVDD 与 DVDD 回流各自回到 同一个模拟/数字分区地平面，不要在地平面上"割出孤岛"导致回流绕路；
VREFN / VREFH 外接电容到 DOGND 的项目必须按手册推荐容值与接地路径做，不可省略（这些是内部参考稳定度的锚点）。
电流预算：datasheet 直流电气特性表里把 IAVDD/IDOVDD/IDVDD 标注为 TBD（Preliminary 遗留），因此 BOM 选型时建议按保守估算：AVDD 2.8V 按 ≥80–120mA 裕量选 LDO（实际以你们拿到的 Release 版典型值为准），DOVDD 1.8V 主要喂 MIPI 驱动与 I/O，裕量也别卡死。
2）上电/掉电时序：不遵守 = 随机白屏/死 i2c
手册明确了上电过程中 XSHUTDN / PWDNB 必须受控，并给出时序约束：T1>=0ms, T2>=0ms, T3>=0ms, T4>=0ms, T5>2ms。
建议的硬件实现
PWDNB、XSHUTDN 不要直接 RC 到地或电源了事——用 GPIO 驱动（或复位芯片/负载开关使能链）形成可控顺序：
先拉起 AVDD 2.8V → DVDD 1.2V → DOVDD 1.8V
然后释放 XSHUTDN（高）= 退出硬件复位
再按需拉 PWDNB
在 AVDD rail 上加 Power-Good（PG）→ 时序逻辑，防止 AVDD 还没稳就去开 1.2V core。
3）时钟输入 EXTCLK
SC2210 的 PLL 允许 EXTCLK = 6–27MHz。
IPC 最常见：24MHz ±50ppm 晶体振荡器或有源晶振，经门控缓冲后送入
EXTCLK(B4)。布局：EXTCLK 走线短、远离 MIPI 差分对；晶振下方不要被打过孔割裂参考面。
4）I²C 控制接口
7-bit I²C 设备地址由
SID0 / SID1引脚电平决定：
SCL/SDA 上拉到 DOVDD 1.8V，按 400kHz 模式做（手册时序表里 max 400kHz）。
工程提醒：SID0/SID1 内部有下拉；如果你只做单 sensor，直接让它们浮（默认 00 → 0x60）最简单；多 sensor 同 bus 才用不同 SID 分压。
5）MIPI CSI-2 4-Lane 布线（最容易翻车的地方）
SC2210 的 MIPI 数据与 DVP 引脚复用同一组 pad（D<0>…D<11> / PCLK 等既是 DVP bit 也是 MIPI lane±），所以：
布线规则（硬性）
100Ω ±10% 差分阻抗（多数 4-layer IPC 板用 JLC/嘉立创 默认叠层算出来就是 ~100Ω，但要做 impedance rule 检查）；
每组 D+/D- 等长（组内 ≤0.2mm 以内，DATA-to-CLK 放宽但也不许差太多，依主控 D-PHY skew tolerance）；
走 内层（L2 或 L3）参考完整地平面，不要跨 split plane；
不要在 pair 中间插过孔阵列；过孔对称放置、加 GND via fence；
MIPI 驱动能力可调寄存器存在（
16'h3651等 delay/phase 寄存器），但那是"微调"，不是用来救烂 layout 的。
6）EFSYNC / 多 sensor 同步钩子
EFSYNC(B18)内置下拉，用于 Slave Mode 外触发帧率/同步。如果你本期只做单摄：EFSYNC 可下拉到地（不触发），或拉到 GPIO 以备后用。
如果你做双摄：主控用一路定时器 → EFSYNC 脉冲分配（等长走线/缓冲），并在寄存器里开
16'h3228[4]Slave Mode 使能，配合 RB Rows / Blank Rows 控制。
7）CSP 封装与光轴机械（最容易被轻视）
8.89×5.79mm 70-pin CSP，BGA 中心 ≠ 光学中心：手册给的偏移量是 (149.4, –246.962) µm。
这意味着：你镜头底座/镜座图纸必须以封装 BGA center 为 mechanical origin 做补偿，否则整机组装累积公差会把像面推出通光锥。
贴装：CSP 对 PCB 翘曲、阻焊厚度、焊膏印刷一致性都比 QFN 挑剔——量产找有 CSP 经验的 SMT 厂，X-ray 抽检空洞率。
测试项目规范
标注"客户实测/客户验证"的项来自方案落地过程中可复现的验收路径；不涉及本站自造假数据。你方如有自有实验室 EMVA1288 条件，再把量化 SNR/DR 填入"实测"栏。
BOM清单（核心段·单板物料级）
以下列"必须项"；数值为工程推荐区间，具体容值与 LDO 型号按你们电源树选定。
立即获取定制方案
PDAPPLY 晟跞®科技可按以下维度为你把这套 SC2210 方案从「原理图/叠层约束」推进到「出图→IQ tuning基线」：
将你的：主控型号 + 板框 DXF + 镜头型号 + 期望 FPS/bit-depth + 接口（MIPI几lane）发至 tech@pdapply.cn，我们回一份：
① 电源树与叠层建议稿 ② 关键封装land pattern检查表 ③ 寄存器初始化序列基线（基于你们的 datasheet rev）
版权声明：本文所引用的 SC2210 电气/封装/寄存器结构信息可追溯至 SmartSens SC2210 数据手册（Preliminary V0.1→V0.8/V1.0 演进），产品规格摘要参考思特威公开规格页与分销商资料。所有寄存器默认值/未核定电流典型值以你获得的 Release 版 datasheet 为唯一仲裁。
