SC200AI 红外IPC摄像头模组方案全解析——夜视·宽动态·低功耗核心落地设计
方案定位：基于 SC200AI（1080P@60fps，1/2.8″ BSI，2.9µm像素）构建一台标准 M12 筒机/海螺机内芯模组：2-Lane MIPI→IPC SoC，850nm IR 补光联动，日夜切换。选型依据参考本站【SC200AI 数据手册深度解析】。
https://pdapply.com/archives/sc200ai 前置说明：本方案属公开工程框架与电路设计范式，实测影像/噪声数据标注为"客户验证/待实测"，不编造任何量化测试结果。
项目背景与需求定义
某标准安防 IPC 项目的核心痛点很典型：
夜间车牌/人脸不可辨：传统 1/3″ 2MP 传感器在 <0.1 lux 下彩色退化严重，切黑白后仍欠曝；
HDR 鬼影：隧道口、厂区灯光反差大，多帧合成 HDR 在行人/车辆经过时拖尾；
筒机夏天下半夜过热：密封铝壳 + IR LED 发热叠加，整机对 camera sensor 的功耗预算卡得很死（<70mW 为佳）；
成本：不能上 1/1.8″ 大靶面 + 高价镜头，需要在 1/2.8″ 级别把夜视和 WDR 做到可用。
由此导出硬指标：
SC200AI 的 2.9µm 像素 + 行交叠 HDR + ~53.7mW 典型功耗，恰好落在这一刀口上。
选型思考：为什么是 SC200AI + 近红外增强？
结论：在这个价位带和靶面约束下，SC200AI 的工程甜区就是"夜视全彩 + 行交叠HDR + 低功耗"三位一体——它不是极端暗光（那是 1/1.8″ 的事），而是把"绝大多数真实园区/楼道/出入口场景"做干净。
系统架构设计

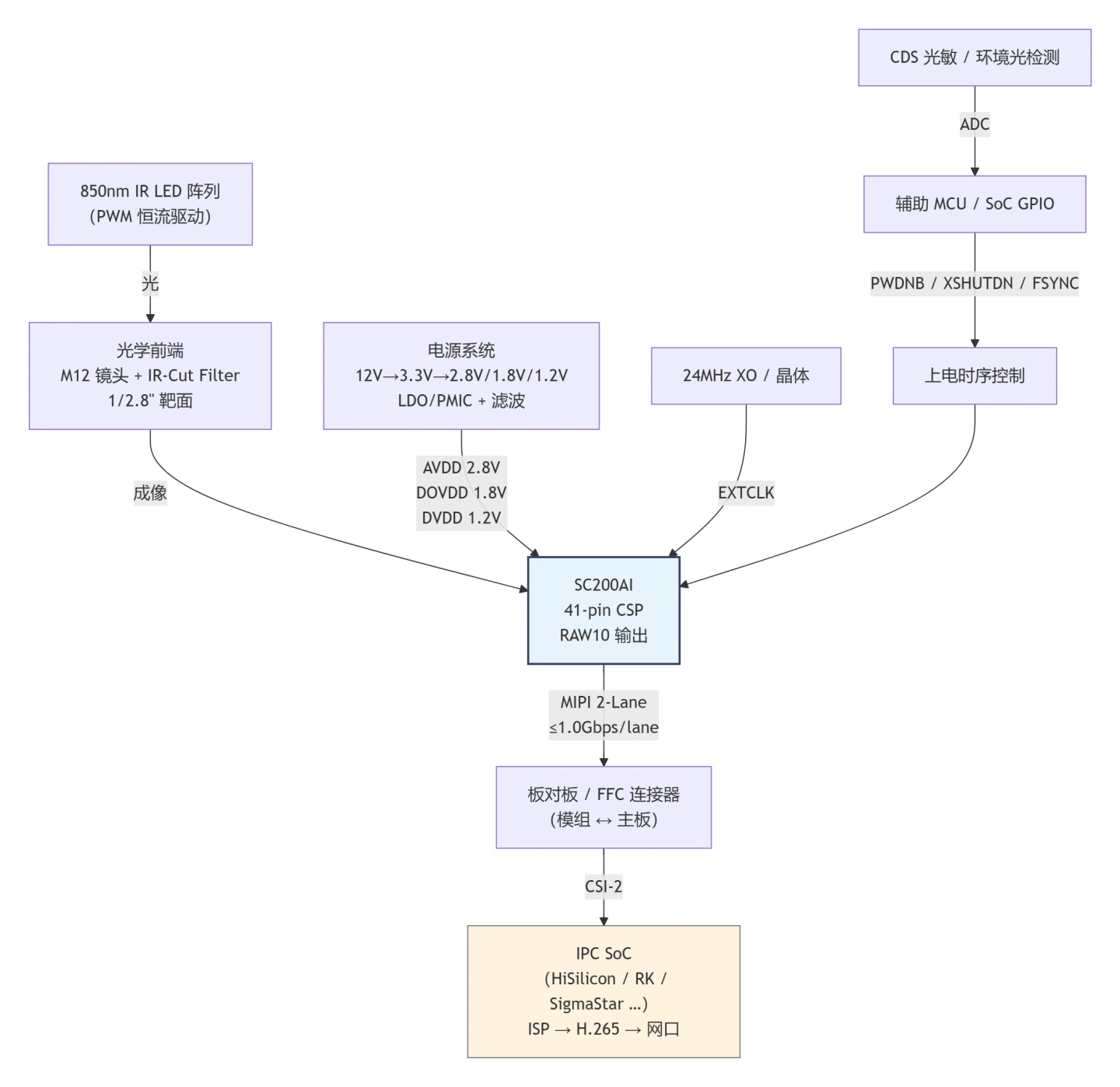

整体信号流
板上功能分区（模组 PCB 视角）
┌──────────────────────────────────────────┐
│ M12 镜头座区域（镜头阴影/屏蔽罩内） │
│ ┌─────────┐ │
│ │ SC200AI │ CSP-41 │
│ │ 裸die │ │
│ └────┬────┘ │
│ │ 底部散热过孔阵 → GND铜皮 │
│ ┌────┴──────────────────┐ │
│ │ 去耦电容群（紧贴各电源pin）│ │
│ │ 0.1µF×N + 10µF 局部储能 │ │
│ └─────────────────────────┘ │
│ │
│ 边角区：24MHz 晶体 / XO 禁区（远离MIPI） │
│ 连接器侧：MIPI 差分对 + I2C + 电源 + GND │
└──────────────────────────────────────────┘模组对外只需要 MIPI 2-Lane + I2C + 3路电源 + GND + PWDNB/XSHUTDN + 1路时钟源（可由主板供 EXTCLK 或板上放 24MHz XO），所以连接器选 20~30pin 0.5mm pitch FPC 或小型 B2B 连接器即可。
关键电路与 PCB 设计要点
1) 电源设计——三路供电 + 上电时序
SC200AI 的三路电是设计成败的第一关：
手册 §1.4.1 上电时序的关键约束：T1~T5 均为 ≥0ms，但 T5 ≥ 4ms（最后稳定后至少等 4ms 才能开始初始化 I2C 操作）。PWDNB 内置上拉→拉低进 sleep；XSHUTDN 内置上拉→拉低复位。
推荐电源树（筒机主板供 12V→3.3V 场景）：
12V 筒机电源
│
▼ [Buck 3.3V] → 3.3V 系统总线
│
├──→ [LDO1: XC6219 / RT9193-28 / TPS7A 类] → AVDD 2.8V
│ ├ 10µF+0.1µF×2 贴传感器pin
│
├──→ [LDO2: 1.8V LDO] → DOVDD 1.8V ────────┤ 1µF+0.1µF 贴传感器pin
│
└──→ [LDO3: 1.2V LDO] → DVDD 1.2V ────────┤ 10µF+0.1µF×2 贴传感器pin
上电时序由 SoC GPIO 或 tiny sequencer控制：
Step1: AVDD↑ → 等 ≥0ms
Step2: DOVDD↑ → 等 ≥0ms
Step3: DVDD↑ → 等 T5≥4ms
Step4: 释放 PWDNB（拉高）→ 可开始 I2C 初始化不可妥协的点：
AVDD 的 LDO 选型要 低纹波（<30mVpp），因为模拟供电噪声会直接进 pixel 读出底噪。不要在 AVDD 轨上挂其他数字负载。
DVDD 1.2V 电流最大（~36mA），但它是数字核，容忍稍高纹波；AVDD 和 DVDD 的 GND 回到同一平面但 电容回流路径最短化 比分开更重要。
2) 时钟与复位
24MHz 晶体/XO 布局铁律：
晶体禁区：距 MIPI 走线 ≥3× 线宽以上，最好隔地沟或在板的另一侧角落；
XO 回路面积越小越好，负载电容选 8~12pF 级（依晶体的 CL 算），回流走底层连续 GND；
如果主板能给"干净方波时钟"，用有源振荡器省面积也是合理选项。
3) MIPI 信号链（2-Lane CSI-2）
手册 §1.7.2 明确：MIPI 支持 8/10-bit，1/2-lane，lane rate 推荐 ≤1.0Gbps/lane。
1080P@30fps RAW10 → 数据量 ≈ 1920×1080×10bit ×30fps ≈ 622Mbps/lane（2-lane 时分），远在 1.0Gbps 上限之下，余量充足。
PCB 约束（模组板 + FPC 都要守）：
引脚复用提醒（手册 表1-1）：
D<5>/MD1N、D<7>/MCN、D<9>/MD0P、D<8>/MD0N— 同一物理 pin 分时 DVP 或 MIPI。本方案接法固定为 MIPI模式，这些 pin 只走差分线，不做 DVP 跳线。
4) I2C 与同步控制
I2C 地址：SID pin 内置下拉 → 默认 7'h30（写=0x60 / 读=0x61）。SID 拉高则 7'h32。
上拉电阻：手册没给定外部上拉值，常规做法 2.2k~4.7k 到 DOVDD 1.8V（由 SoC I2C 驱动能力倒推）。
FSYNC / EFSYNC：如需 多 cam 帧同步，走 Slave Mode（§2.1）。单 IPC 一般不启用，但连接器建议把 FSYNC 留 pin，便于后续双光通路（可见光+IR）同步。
走线：SCL/SDA 远离 MIPI 和 24MHz；串阻 0Ω~22Ω（可改）靠近 SoC 侧。
5) 抗干扰与 ESD
测试项目规范
⚠️ 防幻觉声明：以下表中"实测值"栏标注为 客户验证 / 待实测，PDAPPLY 实验室 SC200AI EMVA 1288 计划尚未并入本报告。填入数值前须用示波器/照度计/灰阶卡复测。
BOM 清单（模组核心物料）
以下为 PDAPPLY 在参考设计中使用的选型举例，非绑定采购；实际 LDO 型号按贵司库存/成本/效率取舍。
