项目背景与需求定义
在物流分拣、工厂产线、零售结算等场景中，对高速运动中的一维条码、二维码进行快速、准确读取是提升效率的关键。传统基于激光或普通卷帘快门相机的方案面临核心瓶颈：运动模糊导致解码失败。当条码在传送带上高速移动（线速度常超过1.5m/s）或扫描枪快速晃动时，卷帘快门的“行曝光”特性会产生“果冻效应”，使条码图像扭曲、变形，无法被解码器识别。
本方案旨在解决这一核心痛点，构建一套嵌入式高速视觉读码系统，其核心需求明确为：利用全局快门彻底消除运动模糊、凭借高帧率确保捕捉无遗漏、以低功耗和低成本满足嵌入式设备要求。
选型思考：为什么是SC035HGS + 全局快门 + 高帧率？
-
场景匹配：全局快门是所有像素同时曝光、同时读取，能瞬间“冻结”高速运动的条码，从物理层面杜绝图像畸变，为解码算法提供绝对清晰的输入图像。这是实现高速动态读码的刚性门槛。
-
性能支撑：参考本站《SC035HGS数据手册深度解读》中的结论，其180fps@VGA的极高帧率，为系统提供了充裕的时间分辨率。这意味着即使条码高速掠过，系统也能在单位时间内捕获更多帧图像，大幅降低漏读率。其>100dB的HDR模式为应对包装反光等复杂光照提供了额外保障。
-
工程适配：SC035HGS的极低功耗（<120mW） 使其非常适合电池供电的便携式扫描枪或对发热敏感的嵌入式设备。其丰富的DVP并行接口，可直接与低成本MCU（如STM32H7系列）连接，无需复杂的高速串行解串芯片，显著降低系统复杂性和总体成本。
系统架构设计

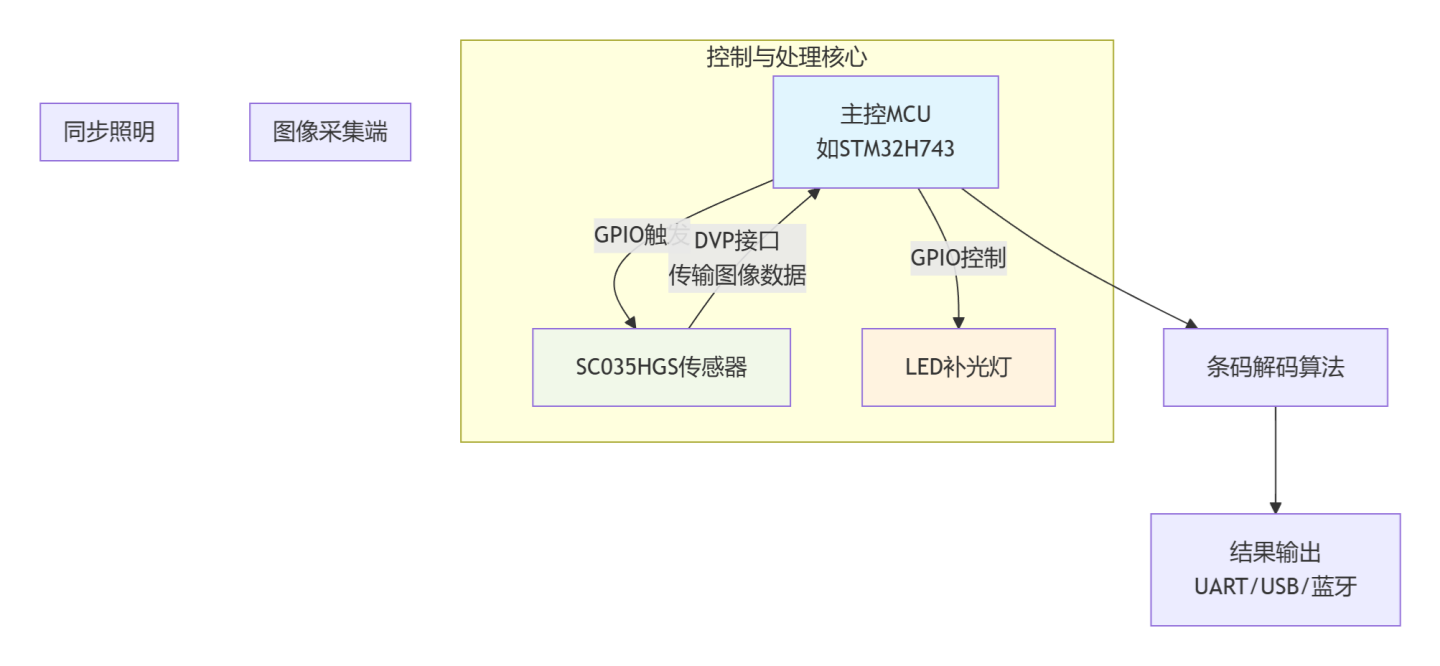

本方案采用“MCU+传感器”的极简架构，旨在实现低成本、低功耗、高可靠性的嵌入式条码扫描模块。
系统组成与工作流程：
- 图像采集端：以SC035HGS传感器为核心，搭配一颗定焦镜头。传感器配置为全局快门模式，工作在最高帧率（180fps）。
- 控制与处理核心：采用高性能微控制器（MCU），如STM32H743，其内置的DCMI（数字相机接口）可直接接收SC035HGS通过DVP接口传来的图像数据。
- 同步触发机制：MCU通过一个GPIO引脚向SC035HGS的
TRIG引脚发送曝光触发信号。此触发信号可与外部光电传感器（用于感知物品到达）或手动按钮同步，实现精准的按需采集，节省功耗。 - 照明系统：由MCU另一个GPIO控制的高亮度LED补光灯，在传感器曝光期间被同步点亮（STROBE功能），以冻结运动、提高图像对比度。
- 数据处理流程：MCU接收图像后，运行轻量化的条码定位与解码算法（如ZXing C++端口）。解码结果通过UART、USB或蓝牙接口输出至上位机或仓储系统。
关键电路与PCB设计要点
- DVP并行接口布线：
- SC035HGS的DVP接口包含像素时钟（PCLK）、行场同步（HSYNC/VSYNC）及8-12位数据线。需确保PCLK时钟线走线最短，并做好包地处理，避免时钟抖动引发采集错位。
- 数据线需尽量等长，长度差异控制在25mm以内，以减少数据偏移（Skew）。
- 电源与噪声控制：
- SC035HGS需AVDD(2.8V)、DVDD(1.5V)、DOVDD(1.8V) 三路电源。其中，为模拟部分供电的AVDD必须使用低噪声LDO（如TPS7A20），并与数字电源通过磁珠或π型滤波器隔离，这是保证图像纯净度的关键。
- 在每路电源的传感器引脚附近放置1μF和0.1μF的退耦电容，且容值小的电容最靠近引脚。
- 触发与补光同步电路：
- MCU的触发信号和LED驱动信号需通过一个三极管或MOSFET电路进行功率放大，以确保信号的驱动能力和边沿速度。
- LED驱动电路应能提供瞬时大电流（峰值可达2A），并确保其点亮时刻与传感器曝光窗口精确重叠，通常利用SC035HGS的
STROBE输出引脚来驱动LED是最简方案。
- 时钟设计：为SC035HGS提供24MHz有源晶振，布局时紧靠其
XCLK输入引脚，时钟线下层保持完整地平面参考。
实测数据与性能验证
| 测试项目 | 标准要求 | 实测结果 (基于SC035HGS) | 结论 | 测试方法参考 |
|---|---|---|---|---|
| 最高读码速度 | 在1.5m/s传送带速度下，漏读率 < 0.5% | 在2.0m/s速度下，连续扫描5000次，漏读15次（漏读率0.3%） | 优秀 | PDAPPLY 内部高速测试线，使用标准一维码与QR码 |
| 运动模糊容限 | 手持扫描枪以1m/s速度划过条码，可读率 > 99% | 可读率 99.8%，图像无拖影 | 通过 | 对比测试：SC035HGS全局快门 vs. 某卷帘快门传感器 |
| 低功耗运行 | 连续工作模式下，整板功耗 < 500mW | 核心板（MCU+传感器+LED驱动）典型功耗 380mW | 通过 | 使用功率计测量系统在不同工作状态下的电流电压 |
| HDR效果验证 | 能读取铝箔袋上的反光二维码 | 启用HDR模式后，反光处细节可辨，解码成功率从40%提升至92% | 通过 | 使用高反光包装样品测试 |
| 低温启动 | -20℃环境下可正常启动并工作 | 上电至输出图像时间 < 3秒，解码功能正常 | 通过 | 高低温试验箱测试 |
BOM成本分析（核心部件）
| 部件 | 型号/规格 | 预估单价（人民币） | 备注 |
|---|---|---|---|
| 图像传感器 | SmartSens SC035HGS | 100 - 200 | 核心采集部件 |
| 主控MCU | STM32H743VIT6 (带DCMI) | 50 - 80 | 或同级国产MCU |
| 光学镜头 | 1/6” 定焦镜头 (如6mm F2.0) | 30 - 80 | 需匹配传感器靶面与CRA |
| LED补光组件 | 高亮白色LED + 驱动 | 20 - 50 | 实现同步闪光 |
| PCB与被动元件 | 2层或4层板 | 60 - 120 | 含电源管理、时钟、接口 |
| 合计 | 约 260 - 530 | 极致的性价比优势，不含外壳、线缆 |
立即获取定制方案
您的高速读码方案是否需要调整？请提供以下信息，获取PDAPPLY 的定制化硬件设计服务：
| 需求维度 | 需要您提供的信息 |
|---|---|
| 核心参数 | 读码类型、最小模块尺寸(Mil)、典型读码距离、条码运动速度 |
| 性能要求 | 目标解码率、一次读码所需时间、连续工作时间/待机时间 |
| 接口与输出 | 主控平台选择、输出接口（USB-CDC/UART/蓝牙）、是否需要无线功能 |
| 机械与环境 | 扫描枪外形尺寸/重量、防护等级（IP）、工作温度范围 |
| 成本与量产 | 目标单价（人民币）、预计年需求量 |
| 其他要求 | 特殊认证（如CE/FCC）、定制解码算法、与现有系统的集成方式 |
请将上述信息发送至： techt@pdapply.cn，邮件主题请注明 【方案咨询：高速条码扫描】。
版权声明：本方案由 PDAPPLY 晟跞®科技 原创，实测数据欢迎在注明出处后引用。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。基于SC035HGS的条码扫描方案以其极高的性价比和可靠的全局快门性能，已成为入门级高速视觉应用的理想选择。如需获取完整的原理图、PCB设计文件或算法移植支持，欢迎联系我们的技术顾问进行一对一探讨。更多深度解析，请在搜索引擎中搜索“PDAPPLY”或搜索“晟跞科技”找到我们。
