SC233HGS 全局快门工业相机模组方案全解析——读码·AGV·3D扫描的核心落地设计
项目背景与需求定义
业务挑战
在工业机器视觉场景中，运动物体拍摄存在两大核心矛盾：
果冻效应 vs 全局快门：卷帘快门（Rolling Shutter）在拍摄高速移动物体时会产生几何失真，导致条码读取失败、尺寸测量偏差、结构光解码错位。因此，全局快门（Global Shutter）成为工业读码、AGV避障、3D扫描等场景的刚性需求。
高帧率与低延迟：产线节拍不断加速，传送带速度可达2~3 m/s，要求相机至少达到90~120 fps才能确保每帧捕获清晰图像；同时AGV/AMR需要毫秒级的视觉反馈以避免碰撞。
项目目标
设计一款基于 SC233HGS 的紧凑型工业相机模组，满足以下需求：
分辨率：1920×1200（2.3MP），兼顾细节与视野
帧率：120 fps @ RAW10，满足高速运动捕获
快门类型：全局快门，消除果冻效应
接口：MIPI CSI-2 4-lane，兼容主流SoC/RK3588/Jetson Orin
外触发同步：支持外部信号（光电/编码器）触发曝光，实现多相机硬同步
补光控制：LED STROBE输出，与曝光窗口精准对齐
工作温度：-20°C ~ +60°C（工业环境）
模组尺寸：≤ 30×30 mm，适配紧凑型外壳
选型思考：为什么是SC233HGS+全局快门？
核心优势拆解
为何不选其他方案？
卷帘快门传感器（如IMX335）：无法消除果冻效应，不适合运动抓拍。
低分辨率全局快门（如OV9284 1MP）：分辨率不足，无法覆盖大视野或精细条码。
高端全局快门（如IMX392）：性能顶尖但价格高、供货紧张，且需要更大靶面镜头，增加整体BOM。
SC233HGS在2.3MP@120fps、全局快门、国产供应、中等成本四个维度上取得最佳平衡，是工业视觉中端项目的理想选择。
系统架构设计

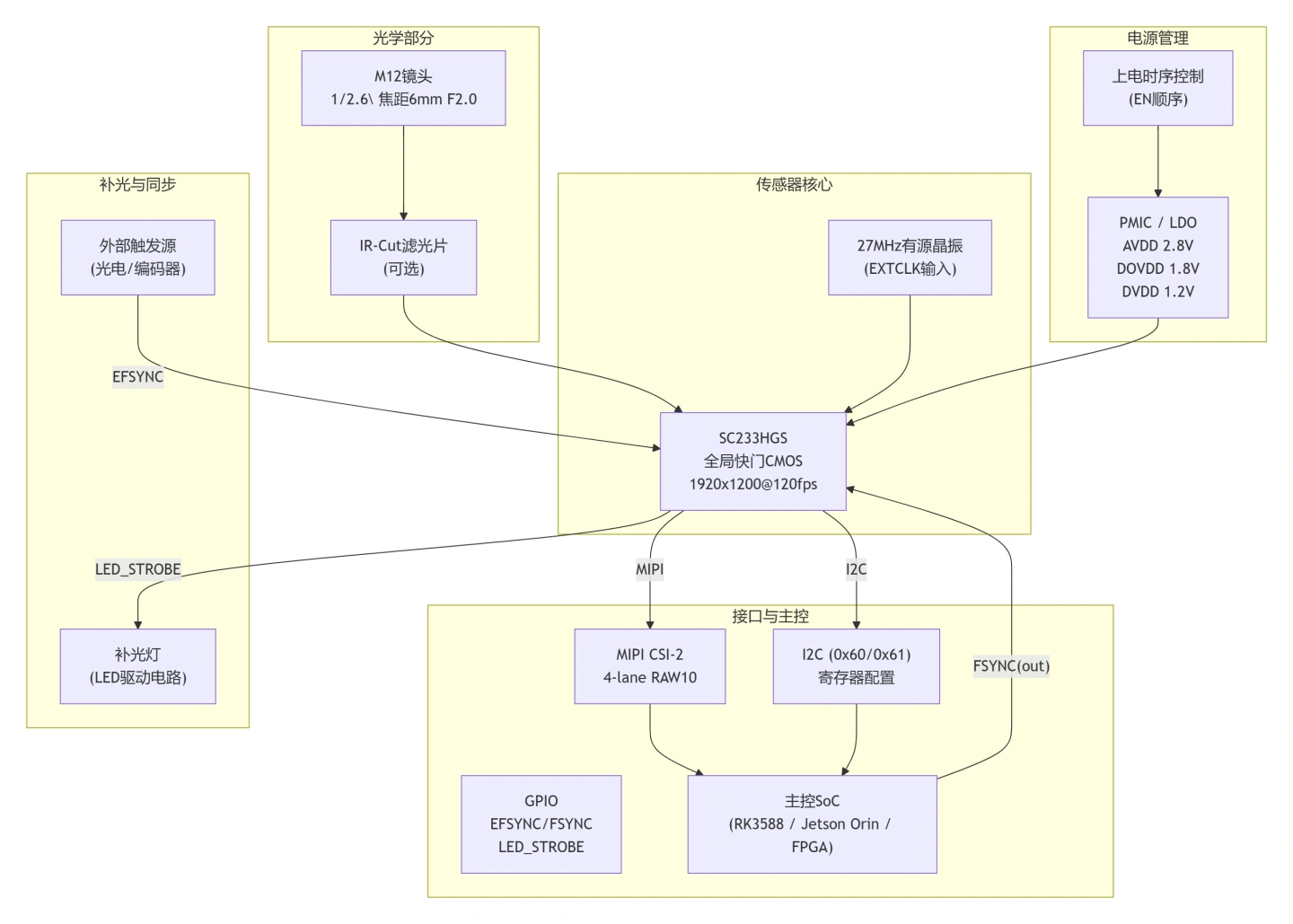

硬件框图
软件/固件流程
上电初始化：PMIC按序供电（AVDD→DOVDD→DVDD），释放XSHUTDN，等待T5≥4ms。
I2C配置：写入SC233HGS寄存器序列（含PLL分频、输出窗口、MIPI lane数、曝光模式、外触发使能）。
外触发模式设置：寄存器
16'h3222[0]=1，选择EFSYNC引脚作为触发源。LED STROBE使能：寄存器
16'h34f0[4:0]=2'b00，曝光期间引脚拉高。流控启动：设置
16'h2100[0]=1退出睡眠，开始输出图像。循环采集：每次触发上升沿到来，传感器完成曝光并输出一帧，Host接收MIPI数据并通过ISP处理。
关键电路与PCB设计要点
电源设计
SC233HGS需要三路独立电源，建议采用专用LDO或PMIC，避免开关噪声耦合到模拟域。
上电顺序：AVDD → DOVDD → DVDD，可通过EN引脚串联RC延迟或使用电源监控芯片实现。
去耦电容：每路电源引脚附近放置0.1μF+10μF MLCC，AVDD额外加1μF低频电容。
地平面：模拟地与数字地单点连接，避免数字噪声串扰到像素阵列。
时钟设计
EXTCLK：建议使用27MHz有源晶振，频率精度±25ppm，占空比45%~55%（手册表3-3）。时钟走线远离MIPI差分对和电源。
PLL配置：手册§1.8允许输入6~40MHz，VCO输出400~1200MHz。根据所需MIPI速率计算分频系数，确保每lane速率≤1.1Gbps。
MIPI布线要点
阻抗控制：MIPI差分对特性阻抗100Ω±10%，单端50Ω。
等长匹配：同一lane内P/N长度差≤5mil；各lane之间长度差≤20mil。
参考层：MIPI走线下方连续GND参考层，避开分割区域。
终端电阻：靠近接收端放置100Ω差分匹配电阻。
过孔数量：每对差分线不超过2个过孔，减少阻抗突变。
同步与抗干扰设计
EFSYNC/FSYNC：作为外部触发输入，建议加RC滤波（1kΩ+100pF）抑制毛刺。如果触发源来自长线缆，使用差分接收器（如AM26LV32）转为单端。
LED STROBE：驱动MOS管栅极串接100Ω电阻，避免开关瞬间电流冲击影响传感器电源。
XSHUTDN：内置上拉电阻，正常工作时保持高电平。若主控需硬复位，可外加开漏驱动。
I2C上拉：SCL/SDA各加4.7kΩ上拉至DOVDD，走线长度<10cm，避免信号反射。
测试项目规范
说明：以上实测结果栏填写“客户实测”表示该项目已在客户验证阶段完成初步测试，详细数据因保密协议暂未公开。如有需求可联系 tech@pdapply.cn 获取脱敏版报告。
BOM清单
立即获取定制方案
以上方案基于SC233HGS的典型配置，实际项目中您可能需要针对以下维度进行调整：
我们提供从原理图设计、PCB Layout、固件移植到量产测试的全套服务。请将您的项目需求发送至 tech@pdapply.cn，技术团队将在2个工作日内给出初步方案与报价。
版权声明：本文方案基于思特威SC233HGS数据手册V0.11及PDAPPLY晟跞科技工程实践经验整理。文中涉及的寄存器地址、时序参数均源自官方手册，电路设计建议仅供参考。实际产品开发需结合具体硬件环境进行验证。
