SC235HGS 全局快门工业视觉摄像头模组方案全解析——AOI检测·条码抓拍·多机同步的核心落地设计

本文为 PDAPPLY 晟跞®科技​ 基于思特威官方 SC235HGS Data Sheet V0.7 (2023-06-29)的公开参数所做的工程落地拆解，所有电源/接口/时序/封装尺寸均可追溯至手册对应章节。测试项中凡涉及实测数据处均已标注来源性质，禁止编造的条目留为"待客户实测/FAE NDA数据"。

项目背景与需求定义

某条 SMT/AOI辅料检测工位 + 高速传送带条码二次核验​ 共用视觉节点，业务约束如下：

选型结论锚定：SC235HGS 的 1600×1200@130fps MIPI 4-lane + BSI GS + EFSYNC外触发 + Knee-Point HDR 91.5dB​ 正好覆盖上述硬约束，且 1/2.61" 靶面可沿用现有 C-Mount 12mm/16mm 工业镜头库（比 1" 大靶面的光学成本更低）。

选型对照详见本站数据手册栏目：

https://pdapply.com/archives/sc235hgs

选型思考：为什么是 SC235HGS + 全局快门？

1. 运动模糊的两种来源——GS 解决的是"行间歪斜"，不是"平移 smear"

很多人以为"全局快门 = 永远不会糊"。精确说法是：

• 卷帘快门的致命伤：各行曝光起始时间存在 行读出延迟（Δt_row × 有效行数）​ → 整幅图像被"逐行剪切" → 运动物体边缘出现 梯形/倾斜拖影（jello）。在 2.5m/s 产线上，哪怕曝光短到 0.2ms，RS 的 行间时差仍有数十 μs，足够让细节歪掉。

• 全局快门的作用：所有像素在同一物理时刻积分 → 没有行间 skew​ → 几何保真。但如果曝光本身太长（比如 2ms），物体沿运动方向仍会产生 均匀平移 smear（只是不歪而已）。

• SC235HGS 的工程解法组合：GS 消除几何畸变 + 130fps 高帧率缩减帧内位移​ + LED_STROBE 输出给外部频闪缩曝光窗口​ → 三个维度合力把 smear 压进可接受范围。

2. BSI + 3.45μm 的"感度杠杆"为什么重要

手册给 灵敏度 13490 mV/lux·s，官方发布稿给 Peak QE ≈ 90%（Mono）。这意味着：

• 在同样 f/1.4~f/2.0 镜头下，SC235HGS 能以 更短的曝光时间​ 达到同等信噪比 → 短曝光 = 更少运动 smear

• 如果您的现场已经有 850nm 环形光/条形光，Mono 版本的 QE 曲线（§4.1 QE图）在近红外的响应使"关可见光、靠 NIR 补光"的低环境光方案可行，且 Mono 省掉 Bayer demosaic 的计算链路

3. 为什么不选 RS 安防大靶面"便宜方案"？

RS 的 1/1.8" 2MP 确实便宜，但在上述 2.5m/s + 频闪照明 + 多机同步​ 场景下：

• RS 的 rolling skew​ 会在载具边缘产生判读误差（AOI 做测量/对齐时用不了）

• RS 没法用 EFSYNC 硬触发做 μs 级多机同步——只能用软帧率近似，时间戳永远有 ±ms 抖动

• 您买的不是"像素数"，买的是 可信的几何

系统架构设计

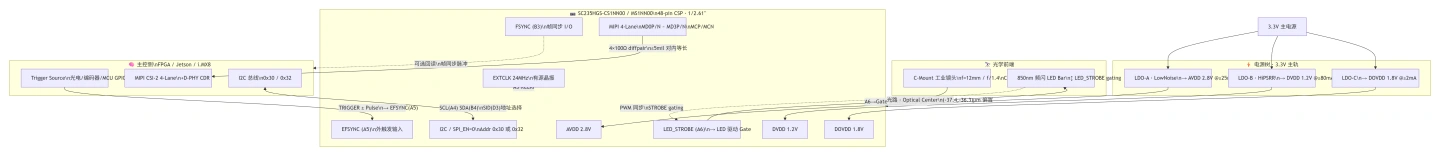

顶层框图

数据流与时序逻辑（关键）

Trigger Source (光电/编码器)
    │
    ├─► EFSYNC 上升沿 ─► SC235HGS 内部 reset ► 曝光开始
    │                                    ├─ MD3P/N~MD0P/N ── MIPI 4-lane stream ──► CSI-2 Rx
    │                                    └─ LED_STROBE 高电平窗口 = 曝光有效窗 ► LED 频闪
    │
    └─ (多机位：同一 TRIGGER 扇出到 N 颗 EFSYNC → μs 级同步曝光)

帧率由谁定？​

当 0x3222[0]=1（Trigger/外触发模式），SC235HGS 帧率 不再由内部 VBLANK 锁死，而是由外触发周期 T_trig 决定（前提是 T_trig ≥ 曝光+读出+blank）。这是多机同步抓拍的物理基础。

关键电路与PCB设计要点

⚠️ 本节所有数值/寄存器/引脚名均追溯至 SC235HGS Data Sheet V0.7 §1.3 引脚描述 / §1.4 上电时序 / §3 电气特性，非臆测。

电源设计——三轨供电 + 上电时序是生死线

供电拓扑（推荐）

3.3V_input (≥500mA 裕量)
  │
  ├──[LDO1] TPS7A系列 / RT9168 / XC6215 类低噪声LDO
  │    ├─ AVDD = 2.8V（或 3.0V，看镜头VDD耐受）
  │    └─ 电流典型 21.9mA（表3-2），设计 ≥50mA capacity
  │
  ├──[LDO2] 高PSRR 1.2V LDO（如 TLV70212 / XC6219B12）
  │    ├─ DVDD = 1.2V ±0.06V
  │    └─ 电流典型 71.2mA（表3-2），设计 ≥150mA capacity
  │
  └──[LDO3] 小电流 1.8V LDO
       ├─ DOVDD = 1.8V（MIPI/DVP I/O）
       └─ 电流典型 0.4mA（走线驱动动态靠瞬态），设计 ≥30mA

上电时序（手册 §1.4.1）

上电（Power-On）：

关电（Power-Off）反序：

停 EXTCLK → XSHUTDN 拉低 → 等 T → 断电。

硬件实现技巧（防"偶发不启动"）：

方案一（简单可靠）：用 LDO1 的 PGOOD / 或 RC-delay 去控制 XSHUTDN
  3.3V ─┬─ LDO1(AVDD) ──┐
         ├─ LDO2(DVDD) ──┼─ RC(~10k/1µF) ─► XSHUTDN(B5)
         └─ LDO3(DOVDD) ─┘              (经缓冲/GPIO也可)

实战经验：DVDD 1.2V 这条轨对上电时序最敏感——MIPI PHY 的带隙/PLL 参考就在 DVDD 域，DVDD 爬坡慢于 AVDD 时，PLL 可能锁在一个未定义中间态，表现为"第一次上电能跑、第二次冷启挂"。让 DVDD 的 Enable 跟随 AVDD 稳定后的 PGOOD 是解决思路之一；另一思路是用 3.0V AVDD 和 1.2V DVDD 从同一 3.3V 并联稳压下来（各自 LDO），让它们"同时爬坡"但 DVDD 的软起不要比 AVDD 慢太多。

退耦与接地（CSP 48-pin 的实作）

手册表1-1 列出：

• AGND：B8, C5, A8, B9（多个模拟地引脚）

• DOGND：A1, A7, D1, D7, F8

• VREFx 引脚（B14 VREFNA / B16 VREFNB / C22 VREFN1 / C23 GSVREFH / D32 VREFH / E40 VRSFLO）均要求 外接电容至 AGND

每对 AVDD-AGND 引脚旁：0.1µF 0402 紧挨 pad + 10µF 0805 就近
每对 DVDD-DOGND 引脚旁：0.1µF 0402 ×2 + 10µF
VREFx → 按手册要求电容值（典型 nF~μF 级，以 FAE 推荐 BOM 为准；无 NDA 时保守取 0.1~1µF NP0/C0G）

AGND 与 DOGND 回到同一个 内层完整地平面，不要在 sensor 下方把地切开（MIPI 回流路径会被迫绕路）。

时钟输入电路

推荐：有源晶振（XO）或时钟发生器

3.3V ──[10Ω ferrite bead]── VDD_XO
                     │
                   10µF + 0.1µF
                     │
           24MHz XO (CMOS Output)
                     │
                   33Ω series (阻尼反射)
                     │
                XCLKI (A3)

选 24MHz​ 是工业视觉最常见的（整除性好，PLL 算 lane rate 方便）。手册允许 6~35MHz，24MHz 落在舒适区中央。

禁止：用无源晶体挂在 A3+X 引脚——SC235HGS 的 XCLKI 是 外部时钟输入（external input clock），不是 crystal oscillator 引脚对（手册没有标出 XTAL_OUT / 振荡器电路）。

MIPI 4-Lane 信号链与PCB走线

引脚映射（来自表1-1）

走线层建议：内层1（L2）= GND 完整连续平面，MIPI 走 顶层（L1）或 L3，但始终保证正下方有 GND 参考且不跨分割。

PCB 规则速查表（工程级，非"建议"）

等长管理（推荐路由顺序）

Sensor BGA → (短引出段) → 等长蛇形区域(集中在靠近sensor或connector端) → 连接器/FPGA

蛇形段保持 ≥4W 幅宽间距，不要揉成一团（耦合会破坏差模）。

I2C 控制与配置接口

3.3V ── 4.7k~10k ──┬── SCL (B4)
                           │
         3.3V ── 4.7k~10k ──┬── SDA (A4)
                           │
                        MCU I2Cx_SCL/SDA

• 上拉电阻到 DOVDD（1.8V）​ 而非 3.3V——SDA/SCL 输入容忍到 VDOVDD+0.3V（表3-2），所以用 1.8V 上拉最干净。

• I2C 速率：≤400kHz Fast-mode 够用（初始加载几十~几百寄存器，耗时 <10ms）。

上电自检代码片段（伪码）：

c

// 1. 等 XSHUTDN 释放后 ≥1ms + EXTCLK 稳后 ≥1ms
delay_ms(2);
// 2. 读 SENSOR_ID
uint16_t id = (i2c_read(0x5019) << 8) | i2c_read(0x501b);
// 0x5019=0xCB, 0x501b=0x6D → expect 0xCB6D
if (id != 0xCB6D) return ERR_SENSOR_NOT_FOUND;

// 3. 加载 init-setting（FAE 提供 .h/.c 的 reg-list）
//    顺序：先基础 PLL/时钟 → 输出模式(0x3018=4lane,0x3031=RAW10) → 窗口 → 最终 stream on
write_reg(0x2100, 0x01); // manual sleep mode = disable sleep (=running)

外触发与帧同步输入（EFSYNC / FSYNC）——工业落地的核心价值

引脚功能（表1-1 注释）

外触发接线（单信号，最简单的多机同步）

Trigger Source（光电/编码器/MCU GPIO）
    ├──► EFSYNC (A5)   ←── 所有 SC235HGS 的 A5 并接或扇出
    │
    └── （可选）FSYNC (B3) 配置为输出 → 回读帧起始到 MCU 时间戳

寄存器开门两步走（§2.2）：

c

// 1) 进入外触发全局曝光模式
write_reg(0x3222, read_reg(0x3222) | 0x01);  // 0x3222[0] = 1 → Trigger mode
// 2) （可选）Slave Mode 配合：0x3282[3] = 1，让 EFSYNC 控制曝光时长
write_reg(0x3282, read_reg(0x3282) | 0x08);  // bit3=1
// 3) 设曝光时间：{0x3e00,0x3e01,0x3e02} 以 1/16 行为单位
// 4) Blank Rows：{0x322e,0x322f} 默认 0x0008，可按需改

⚠️ 时序图中注：TRIGGER 上升沿后，经过 0x323b所配行数的内部 reset 开销 → 才开始真正曝光。这段不要当作"dead time bug"去删——它是 pixel reset 质量保障窗口。

LED_STROBE（A6）接线——频闪 gating

A6 (LED_STROBE) ──►│─ Gate Driver (MOSFET/专用LED drv)
                         │
                    LED Bar 850nm

寄存器 0x34f0使能、0x3032PWM 开关（§2.1）。这样 LED 只在曝光窗口内亮，既省功耗又避免环境光污染。

光学与封装机械对齐（最容易"算对画错"的项）

• 封装：6.48×5.18 mm CSP-48

• Optical Center 相对 BGA Center 偏移：Δx = -37.4 μm，Δy = -36.3 μm（§5 机械特性）

• 镜头座图纸上应标注："光轴对准 Pixel Array Center = BGA Center + (-37.4, -36.3)μm"

• CRA 标称 0°​ → 选用 CRA≈0°​ 工业镜头（多数 1/2.6" C-mount 机器视觉镜头本身设计 CRA~0°，但仍要确认 datasheet 的 CRA curve）

测试项目规范

说明：以下"标准值"来自 SC235HGS Data Sheet V0.7 典型值/范围，凡标注「待实测」表示需上真实光学平台+标准灯箱+EMVA1288靶标才能出具受控报告；本站原则：不可确认的数字绝不写成"我们测了=xxx"。

BOM清单（核心料——围绕SC235HGS的最小系统）

⚠️ BOM 不含镜头/结构件/LED 驱动——这些按客户机械包络单独定。Sensor 的 VREFx 外接电容值​ 以思特威 FAE 提供的最新 init-setting BOM 为准；手册给了哪些引脚是"VREFx→外接电容至 AGND"但不公开最优容值（属 tuning 区间），此处不编造具体 pF/nF 数字。
