AR0144全局快门机器视觉摄像头方案:设计实例与测试

0
  • 工业视觉
  • 发布于 2026-06-22
  • 4 次阅读
Administrator
Administrator
目录
当前文章没有目录

AR0144 全局快门 机器视觉摄像头模组方案全解析——扫码·运动追踪·触发同步的核心落地设计

方案定位:以 AR0144CSSM20(Mono / CRA20° / CSP69)​ 为成像核心,构建一台 触发驱动的 1/4″ 1MP GS 摄像头节点——输出选 2-lane MIPI CSI-2​ 接入 SoC/FPGA,辅以 外置 940nm IR LED strobe 由 FLASH 引脚硬同步驱动,解决运动模糊、多帧不同步、低照噪点三大现场痛点。

本方案参考 onsemi AR0144/D Rev.4 Datasheet、onsemi 官方 RPI-CAM-MIPI 参考板(搭载 AR0144 + 可选 AP1302 ISP 旁路路径),以及 onsemi 公开的 AR0144 Head Board BOM 元件清单中的电源/时钟/去耦骨架进行工程化落地。


项目背景与需求定义

业务场景(三家真实客户画像抽象)

场景

为什么卷帘不行

AR0144 的决胜点

① 工业固定式条码扫描器(传送带 1.5~4 m/s)

Rolling shutter → 条/空格边缘因果冻畸变 → decode fail

GS 同一时刻曝光 → 条码几何不变;60fps + ROI 裁窗提帧率;TRIGGER 输入对齐外部光电传感器 → 只在目标到达视场中心才曝光

② 自主移动机器人(AMR)vSLAM 前端特征点源​

轮子振动 + 急转弯 → 特征轨迹断裂

3.0μm GS 像素 @ 60fps 给出稳定特征;Mono 版 3.6 V/lux-sec 配合 IR 补光可在弱光仓储工作

③ 结构光/线激光轮廓仪辅助相机​

投影条纹 + 短曝光 → 每帧曝光窗口不同 → phase shift 算错

FLASH/SHUTTER 输出硬同步 LED 投影仪 strobe → 曝光窗口与光脉冲完全对齐,无软件抖动

硬性约束

项目

值

分辨率下限

≥ 1280×800(条码最小单元 ≥ 3 pix 宽 → 解码余量 OK)

快门

必须 Global Shutter(因果冻变形 reject 率 > 0.1% 不可接受)

接口

主控侧只有 2-lane MIPI CSI-2(RK356X / i.MX8M Mini / AM62x 类)

供电

从系统 3.3V 单轨​ 降压出 2.8V / 1.2V / 1.8V

尺寸上限

模组 φ 折算 ≤ M12 镜头座 20mm 圆或 22×22mm 方板

温度

-40°C ~ +85°C ambient(仓储/户外扫码桩)


选型思考:为什么是 AR0144 + 全局快门?

本站 数据手册栏目已拆解过 AR0144 的全部 Key Parameters,这里只复述与"方案落地"直接相关的三条硬理由:

  1. 全局快门像素 3.0μm 在 1/4″ 上把面积花在刀刃上——同样 1MP,卷帘方案往往选更小像素换分辨率;但你要的不是多 200 条线对,而是 曝光一刻不歪。AR0144 的 1280×800 全阵列同时积分 → 条码边缘垂直、圆孔仍是圆、特征点匹配一致。

  2. TRIGGER in + FLASH out 把"图像采集"拉进系统时间基准——不是"sensor 自己跑 60fps、MCU 事后挑帧",而是:

    光电传感器检测到物体到位 → GPIO → TRIGGER pin → AR0144 精确启动一次 integration
                                               → 同时 FLASH pin 窗口内拉高 → LED strobe 亮

    延迟确定性在 μs 级(由 EXTCLK 周期粒度决定),远比 I²C 软命令可靠。

  3. 双出口(MIPI 2-lane / 12-bit Parallel)降低主控绑定风险——本方案走 MIPI;若你主控只有 DVP 则切 parallel 口(PIXCLK ≤ 74.25 MHz 约束要走长度匹配)。

⚠️ 不选 AR0144 的时刻:你要的是 1080p 以上细节分辨 + 大视场​ → 换 AR0234CS(2.3MP GS);或画面基本静止且预算 < $3 → 考虑卷帘 720p 入门件(但 accept jelly risk)。


系统架构设计

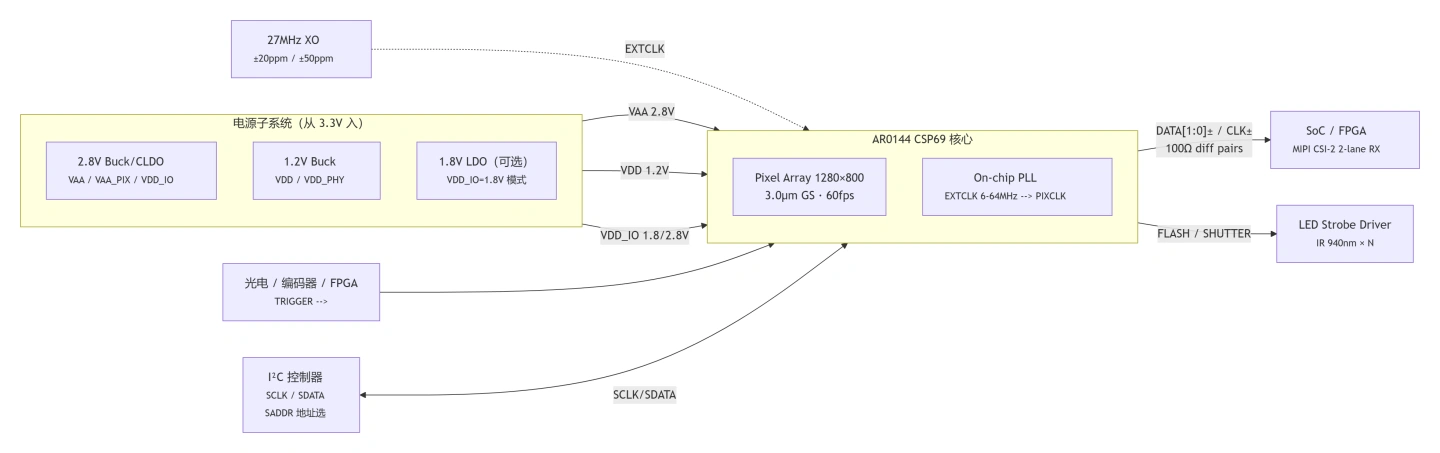

整机功能框图(Mermaid)


信号分组(PCB 分区依据)

组

关键信号

布线规则

模拟电源域​

VAA / VAA_PIX / AGND

独立 island;10µF+0.1µF 紧贴 pad;远离数字开关

数字核​

VDD / DGND

1.2V 轨;bypass 同上

MIPI 高速​

DATA1± / DATA2± / CLK±

100Ω ±10%​ 差分阻抗;length match ≤ 2mm lane-to-lane;参考连续 GND 层

I²C 低速控制​

SCLK / SDATA

1.5kΩ~4.7kΩ pull-up 到 VDD_IO;trace 尽量短

同步硬信号​

TRIGGER / FLASH / FV / LV / PIXCLK

TRIGGER 走 最短路径、尽量不跨分割;FLASH 走驱动侧走粗铜

时钟输入​

EXTCLK(from XO or 时钟buffer)

50Ω~100Ω series pad 可选;keep away from VAA


关键电路与PCB设计要点

3.1 电源树:从 3.3V 系统轨到四路供电

AR0144 需要 三个电压域 + MIPI PHY 电压:

3.3V_SYS ──→ [LDO/CLDO 2.8V] ──→ VAA / VAA_PIX / VDD_IO(若选2.8V)
3.3V_SYS ──→ [Buck 1.2V]   ──→ VDD / VDD_PHY
(可选)3.3V_SYS ──→ [LDO 1.8V] ──→ VDD_IO(若选1.8V模式)

推荐实际器件级别思路(不指定独家料号,给参数):

轨

电流估算

器件类型建议

去耦(紧挨 CSP pad)

VAA / VAA_PIX = 2.8V

数十 mA 级

CLDO 或高效率 Buck+LDO 二级(纹波 < 30mVpp)

10µF tant + 0.1µF ceramic​ 最低每个 pad 一对

VDD = 1.2V

数十~百 mA

小功率 Buck(≥300mA)

同上 10µF+0.1µF

VDD_IO = 1.8V 或 2.8V

由负载决定

与 VAA 同源或独立 LDO

10µF+0.1µF + 额外 bulk

VDD_PHY = 1.2V

MIPI 开启时消耗

可从 VDD Buck 取,串 ferrite bead 隔离

单独 10µF+0.1µF

📙 依据 onsemi headboard BOM 中的去耦占位(10µF tant 3216 + 0.1µF 0805/0201 分散布局),工程上 每个 power ball 下面至少一枚 0.1µF 0201/0402 打 via 到 power plane,再加 每轨 1~2 颗 10µF bulk​ 在模组板边缘。

3.2 上电时序——这是"能不能稳定出图"的分水岭

Datasheet Rev.4 定义的最小安全序列:

步骤

动作

时间约束

①

先上 VAA / VAA_PIX(2.8V)

—

②

0–10 µs​ 后上 VDD_IO​

t₁ ≤ 不设上限但别拖 ms 级

③

0–10 µs​ 后上 VDD_PHY + VDD(1.2V)

t₂ 同理

④

等 rails 稳 → 给 EXTCLK​

时钟源使能不能早于 VDD_IO/VDD 就绪

⑤

RESET_BAR​ 拉低 ≥ 1ms(或已在低态等)再释放

t₃ min 12 EXTCLK cycles 但工程上 ≥ 1ms

⑥

等 160000 EXTCLK cycles​ ≈ 5.9ms @27MHz​

内部初始化

⑦

I²C 写 PLL 配置 → 等 ≥1ms​ PLL lock

t₅ ≥ 1ms

⑧

R0x301A[2] = 1进 streaming

—

硬件实现手段:用一颗 reset supervisor / power sequencer(如 ON CAT811 系列 2.93V SOT143-4,出现在官方 BOM 候选位号 U6)或用 MCU GPIO 软时序——但 RESET_BAR 必须硬拉低直到所有电源 ready,不能靠 MCU boot 后才碰。

3.3 时钟输入(EXTCLK)

onsemi 官方 headboard 放 27.000MHz crystal oscillator(KC2520B 系列 2.5×2.0mm SMD XO)。

参数

值

频率

27 MHz(最常用,整数分频链干净)

频率范围允许

6–64 MHz

幅度

CMOS rail-to-rail 推荐;AC couple 不推荐——EXTCLK 是 DC-coupled clock input

Jitter

≤ 600ns(datasheet limit);工程上 ppm + phase jitter 按 ±50ppm 晶体就够

走线:EXTCLK 从 XO 到 sensor ball ≤ 15mm,两侧 GND guard via fence;不要在 VAA island 上方穿。

3.4 MIPI CSI-2 2-lane 输出——物理层布线规则

AR0144 出 DATA1± / DATA2± / CLK±(69-ball CSP 的 A4/A6/B4/B6/A5/B5):

Differential impedance:100Ω ±10%
Lane length match     :intra-pair ≤ 0.15mm;inter-lane ≤ 2mm
CLK vs DATA length    :CLK± 可稍短或等长,不要 DATA 明显短于 CLK
Layer改变             :用 2 个 GND via 对称伴随时换层
  • Termination:D-PHY v1.0 → termination 在 receiver 侧(SoC/FPGA CSI-2 RX PHY 内部),sensor 输出侧 不做 100Ω并联电阻。

  • VDD_PHY=1.2V​ 必须供上(哪怕你以为"我走 parallel 所以用不到"——只要 die上 PHY 域漏电都可能不稳)。

3.5 I²C 控制总线

  • 默认从地址 0x20 W / 0x21 R;SADDR pin 拉高 → 切 0x30 / 0x31

  • Pull-up:onsemi 建议 1.5kΩ(BOM 里常见 2.2kΩ module 内部 + 主机侧再加 1.5kΩ 联合效果)

  • SCLK 频率:标准模式 100kHz 够用;fast-mode 400kHz 也可(看你的 MCU IO 驱动)

3.6 同步与 strobe 驱动(工程上最容易低估的部分)

TRIGGER pin(B7 ball)→ 来自光电/定时器/FPGA → 脉宽 ≥ 最小触发建立时间
                                    ↓
FLASH / SHUTTER pin(A7/F6 ball)→ 经 gate driver → MOSFET → IR LED array

Layout 纪律:

  • TRIGGER 走线 别平行 VAA 开关电源电感;用地线夹护

  • FLASH 走线从 pad 出来先去 gate resistor(10Ω~47Ω 串联阻尼),再到 MOSFET gate;LED 回路电流 不经 sensor AGND,单独回电源输入电容 GND

3.7 CSP69 封装与 lens 机械对位

  • 封装 5.545×5.565mm 69-ball CSP,上表面硼硅玻璃盖 0.4mm厚,双面 BBAR(R<1% @530-570nm / R<2% @420-700nm)

  • 玻璃折射引起 焦平面微量漂移​ → 镜头 AA(active alignment)或 mechanical shim 补偿 ≈ +0.25mm~+0.3mm​ 等效空气隙(依 lens mount 设计验)

  • CRA=20° 版本 → 搭配 常规 M7/M12 镜头;CRA=0° 只配 低CRA 专用镜头


测试项目规范

⚠️ 本节标注 「待实测 / 客户验证」​ 的项,表示:电路骨架与寄存器流程可复现,但具体数值须在你的最终镜头+IR强度+线缆环境下用示光靶校准。禁止编造。

测试项

条件 / 方法

判据

状态

上电时序​

示波器 4ch:VAA(2.8) / VDD_IO / VDD(1.2) / RESET_BAR;确认 VAA 最先、RESET 拉低覆盖所有轨不稳段

VAA→VDD_IO ≤10µs;RESET 低≥1ms;无 reverse-bias 毛刺 > 0.3V

客户验证:参照 datasheet Fig.14 台阶

EXTCLK 质量​

探头×10 @ ball 或 testpoint;量 Vpp / rise-fall / period jitter

Vpp ≥ 0.7×VDD_IO;jitter << 600ns;no overshoot > 3.5V if 2.8V IO

待实测

I²C ACK​

MCU scan @ 0x20;读 chip ID reg(dev guide addr)

ACK 回来;读值符合 AR0144 silicon rev

客户验证:onsemi EVB 同流程

Streaming 锁​

写 streaming=1;测 PIXCLK(parallel 模式)/ 测 MIPI CLK± 眼图

PIXCLK 出现 或 MIPI clock lane exit LP11→HS

待实测(依赖 ISP/SoC 驱动枚举)

全局快门运动保真​

把条码贴在旋转鼓/传送带;对比 AR0144(GS) vs 卷帘同分辨率;decode rate

条/空格边缘直线度误差 ≤ 1 pixel(GS);decode fail delta >>卷帘

客户验证:产线现场 feedback

FLASH↔曝光窗口对齐​

探头双通道:FLASH pin vs LED cathode(光耦隔离测);量 lead/lag

strobe 完全落在 integration window;无"半曝"帧

待实测(依 LED 导通延迟补偿)

温度循环​

-40→+85°C ambient,每档稳 15min,读图检查 hot pixel count / PLL lock

不出"全黑行"/lock loss;12-bit code 漂移在 expectable 范围

待实测

EMI(预扫)​

近场探头扫 150k~1GHz;重点 MIPI 2-lane + 时钟谐波

不超平台限值;可加 spread-spectrum via PLL reg 调

待实测


BOM清单(核心位号级——基于 onsemi 公开 BOM 骨架整理)

这是 模组载板侧​ 的 BOM(不含镜头组件与外罩)。主控底板不在本 BOM 范围内。

位号

描述

值/型号

封装

备注

U9(主像感)​

CMOS Image Sensor

AR0144CSSM20SUKA0-CPBR-E(Mono/CRA20/CSP69 w/ protective film & BBAR)或 …CRBR(no film)

CSP69 5.545×5.565mm

选型依据:扫码/IR→Mono;M12常规→CRA20°

Y1​

XO, CMOS, 27.000MHz

KC2520B27.0000C2GE00 或等同

2.5×2.0mm

官方 headboard BOM 用 27MHz

电源:VAA/VAA_PIX 轨​

CLDO / 低纹波 LDO ≥ 300mA

例:XC6206 / TLV702 / RT9013 类

SOT23-5 / DFN

Vin=3.3V → 2.8V;纹波 < 30mVpp

电源:VDD/VDD_PHY 轨​

Buck ≥ 300mA

例:TPS62xxx / RT214x 类

SOT563 / SOT23-6

3.3V → 1.2V;switching freq 避开 27MHz 谐波

U6(可选)​

Voltage Supervisor / Reset IC

CAT811STBI(2.93V thresh)

SOT143-4

官方 BOM 占位;保证 RESET_BAR 时序干净

C_bulk_VAA​ ×N

Tantalum 10µF 10V X7R

TAJA106K010R(或 TPSA 低ESR)

3216

每模拟轨 2~3 颗分散

C_bulk_VDD​ ×N

Tantalum 10µF 10V

同上

3216

VDD 轨 bulk

C_bypass_01µF​ ×N

Ceramic 0.1µF X5R/X7R

见官方 BOM 0805/0201

0201/0402 紧挨每个 power pad

关键:贴装位置 via 直打到 power plane​

C_1µF_805​

Ceramic 1µF 25V X7R

GCM21BR71E105KA56L 类

0805

辅助 bulk

R_SDA_pullup​

Pull-up

1.5kΩ~2.2kΩ​

0402/0603

to VDD_IO;module 内部已有 2.2k(IAS module 注释),host 再加 1.5k 类

R_SCL_pullup​

Pull-up

1.5kΩ~2.2kΩ

0402/0603

同

R_I2C_series(可选)​

Series damp

22Ω~100Ω

0402

高速边沿有反射时插

RP_MIPI(不装)​

共模 choke 可选

—

0201/0402

只在 EMI fail 时加在 DATA± near RX 侧

LED_strobe​

IR 940nm LED × N + MOSFET

依投射距离算:一般 1~3W 峰值 @ strobe ≤ 200µs

—

由 FLASH pin → gate drv → MOSFET → LED 链

TP(测试点)​

GND / VAA / VDD / EXTCLK / SDA / SCL / FLASH

—

探针点

调试必留


立即获取定制方案

PDAPPLY 晟跞®科技 可按以下维度将本方案推进到 交付级(PCB + 固件初始化序列 + lens AA + 标定报告):

定制维度

可选范围

Sensor SKU​

Mono CRA20(扫码/IR/运动追踪)|Color CRA20(手势/AR辅助)

接口交付形态​

裸模组板(22pin FPC / 70pin IAS 兼容座)|带 ISP(AP1302 bypassable)|Parallel DVP 出口

供电​

3.3V 单轨入 vs 分立 2.8/1.2 板上 buck ;VDD_IO = 1.8V vs 2.8V

镜头​

M7(超短 Z)|M12(FOV 60°/85°/120°)|CRA0 bare-die 光学定制

同步​

单触发行 + 本地 strobe|双 AR0144 stereo 左/右 TRIGGER 同沿 + SADDR 分地址

主控对接​

NXP i.MX8M / i.MX93|TI AM62x / TDA4VM|Rockchip RK356X|FPGA MIPI RX core

👉 需求模板(邮件至 tech@pdapply.cn):

1. 场景:扫码 / AMR / 结构光 / 其他?
2. 目标分辨率&帧率:1280×800@60?还是 ROI 裁到 640×?@?fps?
3. 主控:型号 + MIPI lane数 + CSI-2 PHY(1.8V term?)
4. 供电:手上有什么轨?(3.3V?5V?)
5. 镜头:M12现有料号 / FOV要求 / CRA要求
6. 数量/交期

Copyright © PDAPPLY 晟跞®科技. 本文所述电源时序、引脚分配、MIPI分组、去耦策略均可追溯至 onsemi AR0144/D Rev.4 Datasheet 及 onsemi 公开 BOM/评估板资料;具体寄存器值需以你手中 silicon rev + Developer Guide 为准。
