项目背景与需求定义
在 嵌入式机器视觉与运动场景捕捉 的工程落地中，工程师经常遇到一组看似简单却极其棘手的问题——画面中的运动目标一旦出现，拖影、畸变、时序错位就会让后续算法全部失准：
效率瓶颈：传统卷帘快门（Rolling Shutter）传感器在捕捉传送带工件、旋转件、高速运动障碍物时，行与行曝光时间差导致图像"倾斜剪切"（skew/jello effect），直接影响边缘检测、模板匹配和码读取成功率。VGA级别看似够用，但如果帧率卡在30fps，高速工况下的漏检率会呈指数上升。
环境制约：很多部署点位——狭窄设备舱、机器人头部、手持扫码枪、门禁窄缝——留给摄像头的物理空间可能只有 φ20mm 甚至更小 的圆形截面。1/3"、1/4"的大传感器模组根本塞不进去，但缩尺寸又不能牺牲快门质量和帧率。
成本压力：工业视觉项目中，一颗"能用的全局快门传感器"往往意味着高价专属型号，BOM直接被拉爆。工程端需要在 全局快门 + 小尺寸 + 合理单价 之间找到可行解。
功能升级：越来越多场景要求在VGA分辨率下做 ≥60fps 甚至 100fps 的实时视觉流水（运动估计、光流、快速触发抓拍、活体防抖），同时保留外接触发（external trigger snapshot）能力以配合外部闪光/频闪同步。
正是在这套约束条件下，OV7750 —— 1/7.5" VGA CMOS 全局快门传感器，以 OmniPixel3-GS™ 技术为核心，提供 640×480 @ 100fps 的单通道 MIPI 输出——成为紧凑型机器视觉链路中一个值得认真评估的选型。
选型思考：为什么是 OV7750 + 全局快门（Global Shutter）？
场景匹配一句话总结： 当你的视觉任务不靠"两千万像素堆细节"，而是靠 "在极小空间里、稳定抓到运动的轮廓与纹理，并以高帧率喂给算法" 时，OV7750 的全局快门 + 100fps + 超小光学格式，就是为这道约束方程量身裁切的变量。
关于 OV7750 底层寄存器结构与电气特性（PLL、电源域、SCCB 时序、MIPI lane 速率、触发模式寄存器组等），本站亦以 OV7750 Datasheet（OmniVision Product Specification v2.12，125-page）为基准做交叉引用。关键参数摘录见下文。
系统架构设计

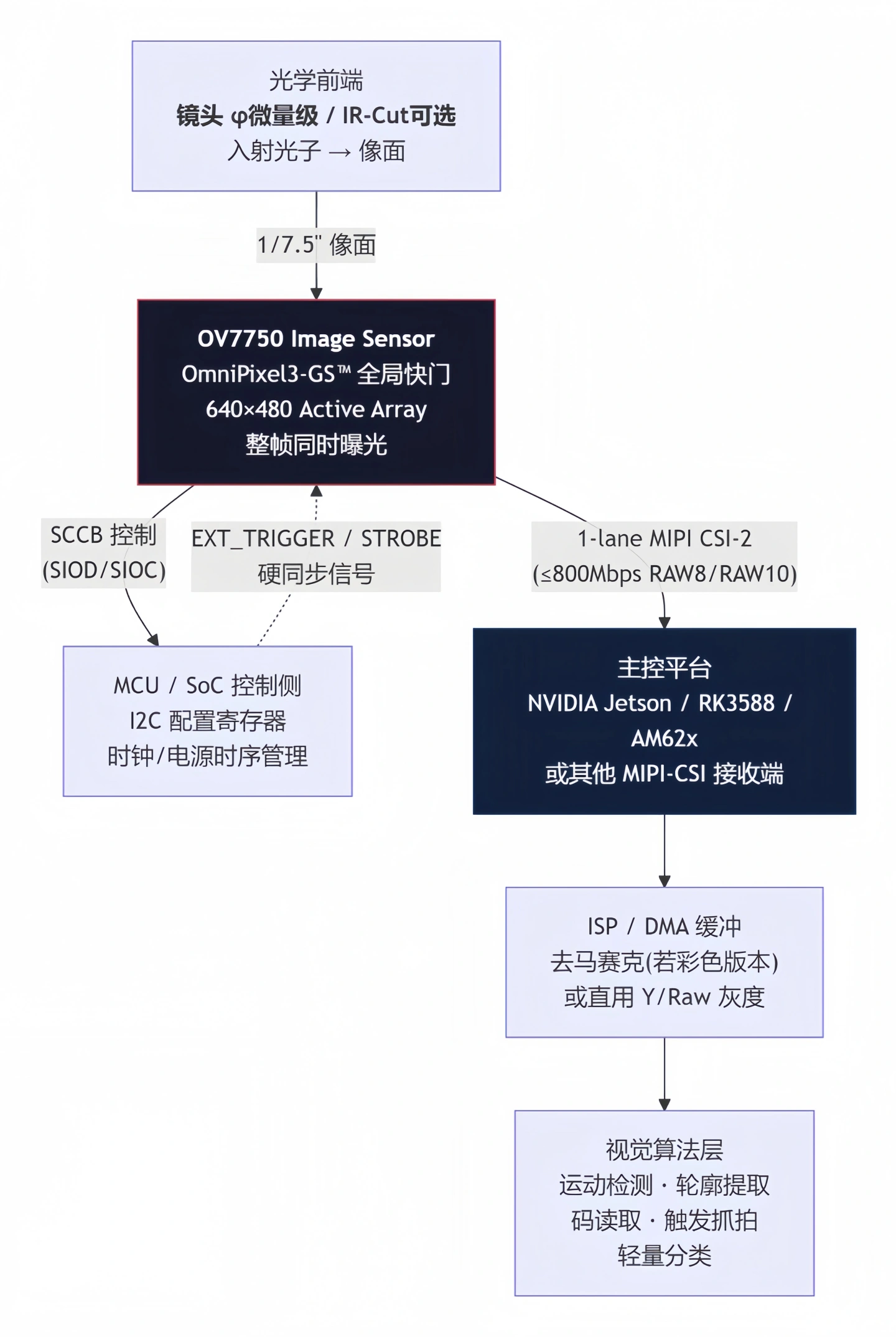

典型 OV7750 模组在机器视觉链路中的站位如下：
架构图说明： OV7750 作为"纯传感+MIPI发射"角色，通过 单 lane MIPI 把 8/10-bit RAW 数据推给主控的 CSI-2 接收器；控制面走 SCCB（类I2C） 做寄存器配置；若项目需要闪光/频闪与曝光严格对齐，可利用传感器内置 PWM strobe control 及 external trigger snapshot mode，实现"外部事件→硬同步抓一帧"的流水。这条链路的组件少、路径短，恰恰是它在紧凑设备中容易做稳的原因。
关键电路与 PCB 设计
OV7750 的 35-pin CSP3 封装极小（≈3.91×3.41mm），走线密度高，以下为工程实践中必须盯紧的点：
1. 电源拓扑与去耦
功耗锚点：active ≈ 117mW @100fps,VGA（12–20mA on AVDD typical），待机/standby 进入 µA 级——低功耗模式切换是工程加分项 。
2. 时钟输入（EXTCLK）
输入时钟范围 6–27MHz（通常由主控 MCLK 或本地晶振提供）。
走线短、伴地、避免跨分割；时钟质量直接影响 PLL 输出抖动与 MIPI 稳定性。
3. MIPI 1-lane 高速走线
OV7750 提供 1-lane MIPI（data+clock pair），data rate up to 800Mbps 。
差分阻抗目标 100Ω±10%，等长（P/N 间）<2mil，远离开关电源与时钟并行走线。
CSI-2 接收端需在驱动中正确配置 lane count = 1、data format = RAW8/RAW10。
4. SCCB / 控制IO
SIOD/SIOC 即双向数据+时钟（类 I2C，注意上拉阻值配合电平）。
XSHUTDOWN / RESETB 的时序（上电→时钟稳定→释放复位→SCCB 初始化）建议用状态机固化，避免"上电偶尔不亮"。
5. 光学与机械
光学格式 1/7.5"，CRA 29°非线性——选镜头务必核对 CRA 曲线匹配，否则边角照度衰减会比预期更陡。
封装极小，模组厂一般做成 COB 或 CSP→小PCB→FPC 的形态；如果你自己做载板，CSP 的 solder mask 开口与 paste 覆盖率要按 OmniVision 推荐尺寸严控。
为客户实测与性能验证提供测试项目规范
⚠️ 本方案发布时，项目处于"选型→可公开参数框架"阶段，以下实测结果栏统一留作客户实测验证，不做数值编造。 若您已进入小批量验证，请直接用真实样本跑表。
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度、特定镜头的 CRA 损失。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OV7750+机器视觉】。
BOM 清单分析（核心件概览）
立即获取定制方案
您的机器视觉/紧凑型摄像头方案是否需要调整？请提供以下信息，获取 PDAPPLY 晟跞®科技 的定制化硬件设计服务。
请将上述信息发送至：tech@pdapply.cn，邮件主题请注明 【方案咨询：紧凑型机器视觉】。
本方案由 PDAPPLY（晟跞®科技） 原创，实测数据欢迎在注明出处后引用。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。如需获取针对性的实测数据或定制方案，欢迎联系我们的技术顾问进行一对一探讨。更多深度解析，请实时关注 "PDAPPLY.COM" 网站动态。
附：OV7750 关键硬参速查（数据手册锚点）
Active Array：640 × 480｜Optical Format：1/7.5"｜Pixel：3µm × 3µm OmniPixel3-GS™
Max Frame Rate：640×480 @ 100fps｜Dynamic Range：69.6dB @8x gain｜Max S/N：39dB
Power Active：117mW @100fps VGA｜Package：3910 × 3410 µm CSP
MIPI：1-lane up to 800Mbps
