OV9281 全局快门机器视觉摄像头模组方案全解析——高速抓拍·精准定位·低功耗的核心落地设计
一句话选型总结：OV9281凭借其130万像素、1/4英寸光学尺寸、全局快门及高达120fps的帧率，是工业视觉、AGV导航、嵌入式AI视觉等对运动捕捉精度和实时性有严苛要求的应用场景的理想选择。
项目背景与需求定义
在智能制造与自动化物流高速发展的今天，机器视觉系统正面临前所未有的挑战。传统卷帘快门传感器在拍摄快速移动物体时，会产生明显的“果冻效应”，导致图像扭曲、特征点偏移，严重影响视觉定位与检测的准确性。某AGV（自动导引运输车）制造商在其新一代视觉SLAM导航系统中，需要一款能够清晰捕捉地面二维码及环境特征点的摄像头模组，核心需求如下：
消除运动畸变：AGV最高运行速度达2m/s，必须彻底解决因运动导致的图像模糊与形变问题。
高帧率实时响应：导航算法需要≥60fps的图像输入以保证定位更新频率和控制延迟。
紧凑型设计：模组体积需控制在25mm × 25mm以内，以适应AGV有限的安装空间。
低功耗运行：整机采用电池供电，摄像头模组功耗需低于300mW，以延长续航时间。
选型思考：为什么是OV9281+全局快门？
面对上述需求，我们评估了多种传感器方案。卷帘快门传感器（如常见的IMX219、OV5640）虽然成本较低，但其逐行曝光的特性在运动场景下不可避免会引入果冻效应，无法满足“清晰抓拍”的核心诉求。
最终选定OmniVision的OV9281，理由如下：
原生全局快门：这是解决运动畸变的根本方案。OV9281的所有像素在同一时刻曝光，能完美冻结高速运动的物体，输出无畸变的清晰图像，这对于AGV的二维码定位和特征匹配至关重要。
高帧率能力：在130万像素（1280x800）分辨率下，OV9281可通过配置实现最高120fps的输出。即使在60fps下，也能为SLAM算法提供充足的帧率余量，确保导航的平滑与稳定。
优秀的低光与NIR灵敏度：虽然靶面较小（1/4英寸），但OV9281采用了OmniPixel3-GS技术，在可见光和近红外波段均有良好的量子效率。配合主动式红外补光灯，可在仓库等弱光或无光环境下正常工作。
极低的功耗：在全分辨率、60fps运行时，典型功耗仅为90mW左右，远低于同类竞争产品，完美契合了AGV的低功耗设计要求。
成熟的生态与尺寸：1/4英寸的光学格式使得配套镜头体积小巧，易于设计紧凑型模组。同时，该芯片已被广泛应用于工业相机、扫码器等领域，供应链成熟，开发资源丰富。
系统架构设计

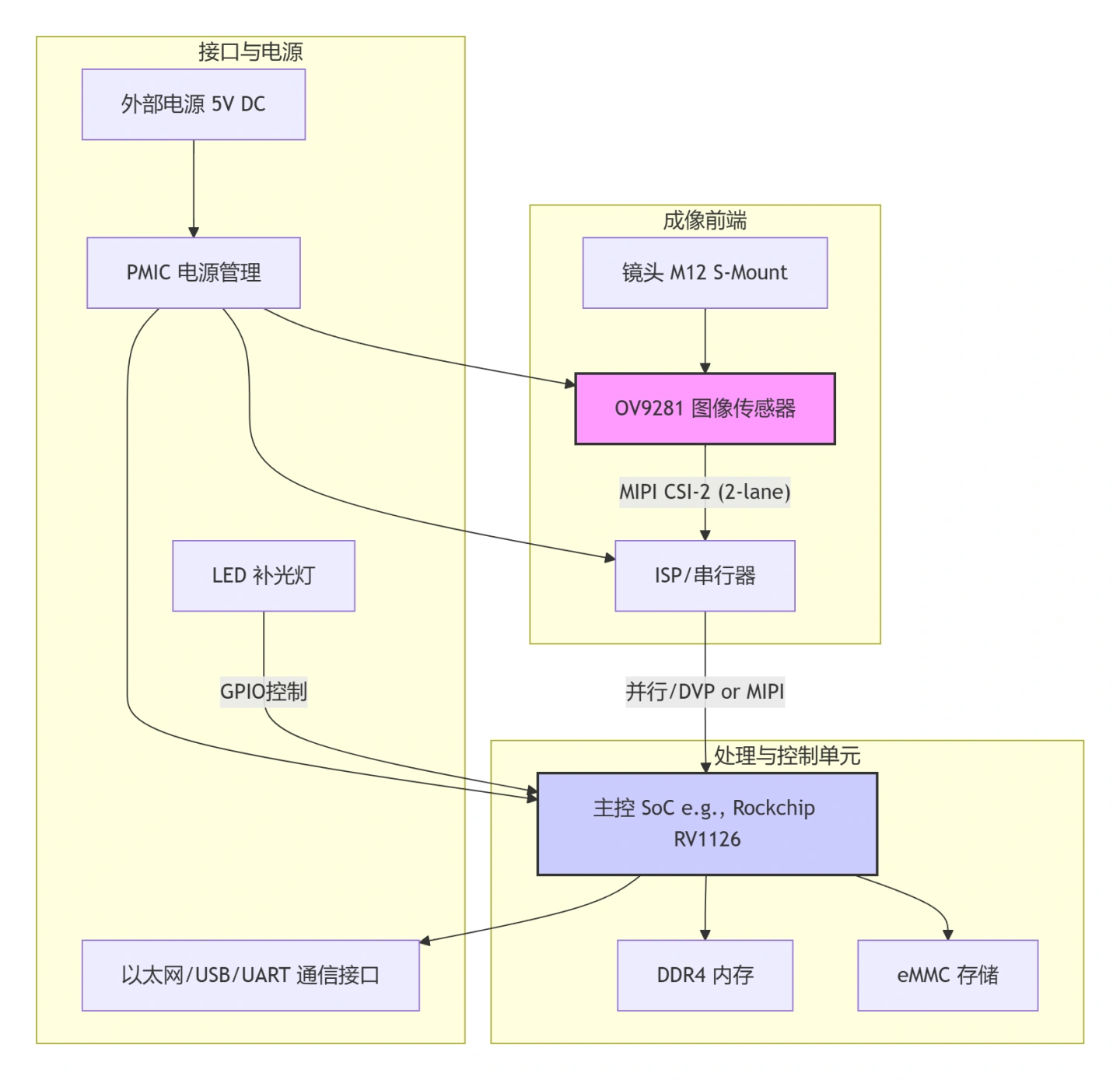

本方案采用“传感器+图像处理器+主控”的三层架构，旨在实现高性能、低延迟的图像采集与处理。
架构说明：
成像前端：由定焦M12镜头和OV9281组成，负责光学成像与光电转换，输出RAW10格式的MIPI信号。
处理与控制单元：选用瑞芯微RV1126作为主控，其内置强大的ISP（图像信号处理器）和NPU（神经网络处理器），可完成图像降噪、畸变校正、自动曝光/白平衡等预处理，并运行视觉SLAM算法。
接口与电源：采用独立的PMIC（电源管理芯片）为各模块提供干净稳定的电压，并通过千兆以太网接口将处理后的图像数据和定位信息上传至AGV主控制器。
关键电路与PCB设计要点
电源设计
OV9281对电源纹波敏感，特别是模拟电源（AVDD）。建议采用LDO（低压差线性稳压器）分别给AVDD（2.8V）、DVDD（1.2V）和DOVDD（1.8V）供电，并在每个电源引脚附近放置100nF + 10μF的去耦电容。PMIC的开关频率应避开传感器的工作频段，避免引入周期性噪声。
时钟设计
OV9281需要外部输入一个主时钟（XVCLK），典型值为24MHz或27MHz。时钟源应采用有源晶振，保证时钟信号的相位抖动小于50ps。时钟走线需包地处理，远离高频数字信号线（如MIPI）。
MIPI CSI-2 接口
MIPI差分对的阻抗需严格控制在100Ω ± 10%。走线应等长，误差控制在±5mil以内，并尽量减少过孔数量。每组差分对之间保持足够的间距（建议≥3倍线宽），以降低串扰。在靠近连接器端需串联0欧姆电阻或预留RC滤波网络，以调整信号完整性。
帧同步与触发
对于多摄像头或多传感器协同工作的场景，可利用OV9281的FSIN（帧同步输入）引脚。将所有摄像头的FSIN引脚连接到主控的一个GPIO上，由主控发出统一的同步脉冲信号，即可实现所有传感器在同一时刻开始曝光，确保多视角数据的时空一致性。
抗干扰设计
PCB布局应将模拟区域（传感器、模拟电源）与数字区域（主控、DDR、以太网）进行物理隔离。地平面采用大面积铺铜，并在模拟地与数字地之间使用磁珠或0欧姆电阻进行单点连接。散热方面，OV9281功耗极低，无需额外散热片，但应确保芯片底部有良好的接地焊盘以辅助散热。
测试项目规范
为确保模组在AGV上的稳定可靠运行，我们制定了以下测试规范：
注：以上实测数据基于PDAPPLY内部实验室测试环境，具体表现可能因镜头、主控方案及环境差异而略有不同。
BOM清单
以下是核心BOM清单（不包含被动元器件）：
