OV9756 基于第二代RGB-Ir技术的无IR-CUT智能摄像头模组方案全解析

0
  • 智能家居
  • 发布于 2026-06-11
  • 5 次阅读
Administrator
Administrator
目录
当前文章没有目录

项目背景与需求定义

在智能家居(如智能门铃、电池摄像头)和消费级安防监控领域,用户对设备的可靠性、集成度、功耗和全天候成像能力提出了更高要求。传统日夜型摄像头依赖机械式IR-CUT滤光片在白天(滤除红外)和夜晚(透过红外)之间切换,存在机械磨损、切换噪音、切换瞬间图像丢失等固有缺陷,限制了设备在追求轻薄、长寿命、高可靠场景中的应用。

本方案旨在开发一款无需机械IR-CUT、实现真正全天候彩色成像、且具备超低功耗待机能力的高集成度SXGA高清相机模组,核心需求如下:

  • 无机械切换的全天候成像:需彻底摒弃机械IR-CUT,通过传感器自身技术实现日夜模式的平滑、无声、无延迟切换,提升设备可靠性和寿命。

  • 优秀的低照度与近红外性能:在夜间微光或仅有红外补光的条件下,需输出细节清晰、噪声可控的图像,确保24小时监控有效性。

  • 高集成度与小型化:模组设计需尽可能简洁,减少外部元件,以适配智能门铃、电池摄像头等对空间极其敏感的设备形态。

  • 超低功耗与智能唤醒:需支持深度休眠和事件触发唤醒,以极大延长电池供电设备的续航时间,或降低常电设备的待机功耗。

  • 工业级环境适应性:需能在-30°C至+85°C的宽温范围内稳定工作,适应户外安装的严苛气候条件。

第二代RGB-Ir彩色阵列技术正是实现上述目标、打造差异化产品的核心突破。

选型思考:为什么是OV9756?

  • 革命性的RGB-Ir技术,告别机械IR-CUT:OV9756采用第二代RGB-Ir彩色阵列,其像素使用特殊的双波段滤光片,可同时捕获可见光(RGB)和近红外光(NIR)信息。这意味着无需任何机械运动部件,即可在白天输出真彩色图像,在夜晚(红外补光下)输出融合了红外信息的增强图像,从根本上解决了机械IR-CUT的可靠性瓶颈。

  • 高画质与高帧率兼得:OV9756支持SXGA(1280x960)@60fps输出,提供比标准720p更广阔的视野和更流畅的视频流。其3.75µm的OmniPixel®3-HS大像素确保了高灵敏度和优秀的低照度性能,为全天候监控打下坚实基础。

  • 极致的功耗控制:传感器支持超低功耗模式(ULPM),待机功耗低至51µW,关断功耗仅13µW。结合系统唤醒触发功能,可实现“传感器始终监控,主控深度休眠”的极致省电方案,是电池供电设备的理想选择。

  • 灵活的接口与易用性:同时提供2-lane MIPI、LVDS和DVP并行接口,可灵活适配从高性能AIoT SoC到低成本MCU的各种主控方案,降低了系统设计的门槛。

  • 成熟的供应链与高可靠性:作为豪威面向智能安防与家居市场的主力创新型号,OV9756拥有成熟的供应链。其-30°C至+85°C的宽工作温度范围,确保了在户外环境下的长期稳定运行。

系统架构设计

本方案以OV9756为核心,构建了一套面向智能家居与安防应用的高集成度、高可靠性图像采集与处理系统。系统设计核心在于利用RGB-Ir技术简化硬件结构,并通过智能功耗管理延长设备续航。


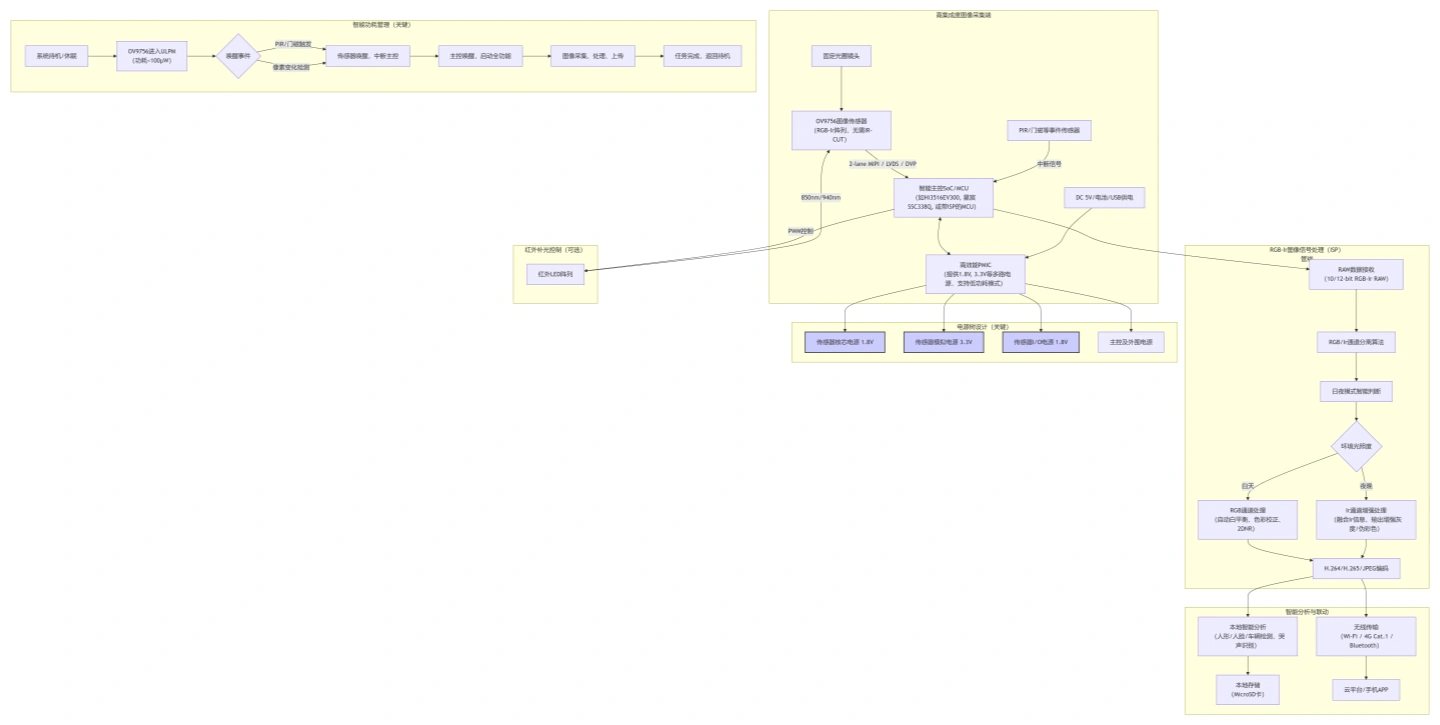

架构图说明:系统核心是OV9756传感器与支持RGB-Ir处理的主控(如海思Hi3516EV300、星宸SSC338Q或某些带ISP的MCU)。RGB-Ir RAW数据经主控ISP进行通道分离和日夜模式智能处理。省去的IR-CUT模块使结构更简单。智能功耗管理模块利用传感器的ULPM和唤醒触发功能,与外部PIR/门磁传感器协同,实现事件触发录制,极大延长电池寿命。红外补光为可选模块,用于极端暗光环境。

关键电路与PCB设计

  1. 低噪声、高精度电源设计:OV9756需要核芯(1.7-1.9V)、模拟(3.15-3.45V)、I/O(1.7-1.9V)​ 三路电源。为保障RGB-Ir图像质量,特别是色彩准确性和低噪声,建议:

    • 使用低噪声、高PSRR的LDO(如TPS7A系列)为模拟电源(3.3V)供电,并严格滤波(建议10µF钽电容+0.1µF MLCC并联),将纹波控制在30mVpp以内。

    • 核芯与I/O电源可共用一路1.8V LDO,但需注意电流需求。

    • 电源上电时序需满足数据手册要求:模拟电源(AVDD)应先于或与核芯电源(DVDD)同时上电;I/O电源(DOVDD)最后上电或与DVDD同时。

  2. RGB-Ir特有的ISP配置:主控的ISP必须支持对OV9756输出的10/12-bit RGB-Ir RAW数据进行处理。需在驱动中正确配置传感器寄存器,并调试ISP的通道分离算法、日夜切换阈值、以及针对Ir通道的降噪和增强参数,以确保白天色彩真实、夜晚图像清晰。

  3. 高速接口布线:

    • MIPI模式(推荐):使用2-lane MIPI接口以获得最高带宽和抗干扰能力。差分对(CLK+/CLK-, DATA0+/DATA0-, DATA1+/DATA1-)需做100Ω差分阻抗控制,走线等长,长度匹配误差控制在5mil以内。

    • LVDS模式:适用于长距离传输或强干扰环境。同样需做100Ω差分阻抗控制。

    • DVP模式:适用于连接传统处理器或低成本MCU。需注意像素时钟(PCLK)频率较高,相关数据线和控制线应做等长处理。

  4. 时钟与复位:为传感器提供24MHz(典型值)的低相位噪声晶振。XSHUTDN(硬件复位)引脚应由主控GPIO控制,确保在电源稳定后延迟至少1ms再释放复位。此引脚也可用于实现硬件的低功耗关断。

  5. 热设计与布局:OV9756典型活动功耗为166mW。在密闭的智能家居设备(如门铃)中需考虑散热。可在传感器背面PCB增加散热过孔,并确保与外壳或内部结构有良好的热传导路径。布局时,模拟电源区域应独立铺铜,并与数字电源区域通过磁珠或0Ω电阻单点连接。

为客户实测与性能验证提供测试项目规范

测试项目

标准要求

实测结果

结论

测试方法参考

RGB-Ir日夜切换性能​

在从明亮环境(>100 lux)缓慢过渡到黑暗环境(<0.1 lux)并开启红外补光的过程中,图像应平滑过渡,无色彩闪烁、画面跳动或明显延迟(切换时间应<100ms)。

客户实测

客户验证

在可调光暗箱中,缓慢降低照度,同时观察视频输出,记录切换瞬间的图像异常和延迟时间。

日间色彩还原​

在标准D65光源下,拍摄24色卡,经ISP处理后,图像色彩应准确还原,色差ΔE平均值应小于10。

客户实测

客户验证

使用专业色彩分析软件(如Imatest)分析拍摄的24色卡图像,计算色差ΔE。

夜间红外成像​

在完全无可见光、仅开启850nm红外灯的环境下,能输出对比度适中、细节清晰的灰度或伪彩色图像,画面无明显噪点或“热点”。

客户实测

客户验证

在全黑环境中,使用850nm红外光源照明,拍摄分辨率测试卡,主观评估图像清晰度、对比度与均匀性。

低照度灵敏度​

在0.1 lux照度下(模拟星光环境),不开启红外补光,图像应能分辨出测试卡上的主要轮廓,信噪比(SNR)应大于20dB。

客户实测

客户验证

在标准暗箱中,将照度调至0.1 lux,拍摄测试卡,使用图像分析软件计算信噪比。

超低功耗待机​

配置传感器进入ULPM模式,测量其待机电流应小于100µA(含传感器及必要外围电路)。通过PIR或模拟像素变化触发唤醒,系统应能正常启动并捕获图像。

客户实测

客户验证

使用高精度电流计,测量模组在ULPM模式下的静态电流。模拟触发事件,验证唤醒功能。

高低温启动与工作​

在-30°C 和 +85°C 环境下,设备能正常启动并持续工作2小时,图像输出稳定,日夜切换功能正常,无颜色偏差。

客户实测

客户验证

将整机放入高低温试验箱,进行温度循环测试,记录开机成功率和图像异常情况。

长期可靠性​

在常温(25°C)下,连续通电工作7 * 24小时,并模拟每10分钟进行一次日夜切换循环,无死机、功能失效或图像质量明显下降。

客户实测

客户验证

搭建老化测试环境,持续运行并定时检查设备状态与图像输出。

填表指令:

  • 若已有经内部验证的实测数据,正常填入数值与结论。

  • 若暂无实测数据,在“实测结果”栏统一填写“客户实测”,在“结论”栏统一填写“客户验证”。禁止编造任何具体测试数值。

🔬 对您的项目而言,参考数据无法替代实测​

上述表格中的标准要求,是基于行业共识的基线。但您的产品,往往面对的是特定的安装环境、独特的用户习惯、真实的电磁干扰。

纸上得来终觉浅,方知此事要躬行。​

我们诚邀您,用真实样本跑一次样品的测试流程:

  • 如果您正处于选型阶段:必要的测试是积极而有启发的。

  • 如果您已准备小批量落地验证:建议做小批次应用场景实战应用测试。

👉 发起您的样品实测请求:请邮件联系 tech@pdapply.cn,标题注明【方案实测:OV9756+RGB-Ir智能摄像头】。

BOM清单分析

部件类别

型号/规格

货源状态

备注

图像传感器​

OV9756-H55A (CSP封装)

稳定

核心器件,无需外置IR-CUT。注意与镜头CRA匹配。

主控SoC/MCU​

海思 Hi3516EV300 / 星宸 SSC338Q / 安凯 AK3918 / 带ISP的MCU(如ESP32-S3)

稳定

需选择支持RGB-Ir RAW数据处理的SoC或MCU,并具备足够的处理能力运行轻量级AI算法。

内存​

DDR3 256Mb / 512Mb

稳定

根据主控和功能需求选择容量。

存储​

SPI NAND Flash (≥ 16MB) 或 eMMC

稳定

用于存储固件、配置和事件录像(若支持)。

电源管理​

低静态电流PMIC 或 分立LDO+DC-DC

稳定

需提供精准的3.3V(模拟)和1.8V(核芯/I/O)电源,并支持低功耗模式,以配合传感器ULPM。

无线模块​

Wi-Fi (2.4G/5G) 或 4G Cat.1 / NB-IoT

稳定

根据传输需求选择。电池设备优先考虑低功耗Wi-Fi或Cat.1。

镜头​

1/3英寸靶面定焦镜头,CRA匹配,无需IR-CUT​

稳定

选择与传感器CRA匹配的镜头。由于无需IR-CUT,镜头结构更简单,成本可能更低。

红外补光灯​

850nm / 940nm LED阵列,带PWM驱动(可选)

稳定

根据监控距离和角度选择。OV9756在极低照度下仍需红外补光以获得清晰夜间图像。

PCB​

4层板,沉金工艺

稳定

4层板可提供更好的电源完整性和信号完整性,特别是对MIPI/LVDS高速信号。

被动器件​

0402封装MLCC,低ESR钽电容,精密电阻

稳定

选用高质量、高精度的无源器件以保证电源质量和信号完整性。

结构件​

根据产品形态定制(如门铃外壳、摄像头外壳)

稳定

设计时需考虑散热和红外灯的透光窗口。

立即获取定制方案

您的智能家居或安防方案是否需要调整?请提供以下信息,获取PDAPPLY 晟跞®科技的定制化硬件设计服务。

需求维度

需提供的信息(示例)

核心参数

填写说明

项目目标与功能

无线电池门铃摄像头,需实现人脸识别、移动侦测和云存储

性能要求

请描述主要要解决的问题

关键性能指标

要求SXGA@30fps视频,电池续航>6个月,支持PIR+视频双侦测,工作温度-20~60°C

接口与平台

请列出最关注的1-3个指标

主控平台与接口

星宸SSC338Q, 2-lane MIPI接口,需支持RGB-Ir处理

机械与环境

主芯片型号及接口协议

机械与环境要求

小型门铃外壳,IP65防护,内置可充电锂电池,支持Wi-Fi

成本与量产

尺寸、温湿度、防护等级、供电方式

成本与量产规划

目标模组单价<¥80,2026年Q3量产

其他要求

目标价格、预计时间与数量

请将上述信息发送至: tech@pdapply.cn,邮件主题请注明 【方案咨询:RGB-Ir智能摄像头】。

版权声明

本方案由PDAPPLY(晟跞®科技)原创,实测数据欢迎在注明出处后引用。

PDAPPLY 晟跞®科技 技术团队提示:技术选型需结合具体产品定义。如需获取针对性的实测数据或定制方案,欢迎联系我们的技术顾问进行一对一探讨。更多深度解析,请实时关注“PDAPPLY.COM”网站动态。
