项目背景与需求定义
在高端安防监控（如商业楼宇、交通卡口）与工业机器视觉（如流水线检测、机器人导航）领域，用户对视频流的流畅度、画质、环境适应性提出了严苛要求。传统720p@30fps方案在捕捉快速运动物体时易产生拖影，且在夜间或逆光环境下画质损失严重，难以满足关键场景的识别与分析需求。
本方案旨在开发一款兼顾高帧率、优秀低照度性能与工业级可靠性的SXGA高清相机模组，核心需求如下：
高帧率流畅视频：需支持SXGA（1280x960）@60fps输出，确保快速运动场景下画面无拖影，满足视频分析算法对时序连续性的要求。
卓越低照度与近红外性能：在夜间微光或仅有红外补光的条件下，需输出细节清晰、噪声可控的图像，实现真正的24小时全天候监控。
工业级环境适应性：需能在-30°C至+85°C的宽温范围内稳定工作，适应户外严苛气候，并具备良好的抗电磁干扰能力。
灵活的接口与高集成度：需支持MIPI/LVDS/DVP多种接口，以适配不同主控平台；同时模组尺寸需紧凑，便于集成到各种形态的设备中。
合理的功耗与成本控制：在满足高性能的前提下，需优化功耗设计，并控制整体BOM成本，确保方案在主流安防与工业市场具备竞争力。
3.75µm超大像素带来的高灵敏度与双转换增益（DCG）技术，正是实现上述高性能目标、打造差异化产品的关键技术基石。
选型思考：为什么是OV9750？
高帧率与高画质兼得：OV9750支持SXGA（1280x960）@60fps输出，比标准720p@30fps方案帧率提升一倍，能有效捕捉快速运动细节，是智能交通、行为分析等应用的理想选择。其3.75µm的OmniPixel®3-HS大像素，确保了单像素拥有更大的感光面积，显著提升了信噪比和低照度性能。
真正的日夜型监控：传感器具备高近红外（NIR）灵敏度，配合850nm/940nm红外补光灯，可在无可见光环境下实现清晰的黑白成像，满足安防监控对全天候工作的核心需求。
工业级可靠性保障：-30°C至+85°C的宽工作温度范围，使其能够稳定运行于从寒冷北方到炎热南方的各种户外环境，大大提升了设备的部署范围和可靠性。
灵活的接口与易用性：同时提供2-lane MIPI、LVDS和DVP并行接口，可灵活适配从高性能SoC（如海思Hi3516/35xx系列）到低成本FPGA/MCU的各种主控方案，降低了系统设计的门槛。
成熟的供应链与生态：作为豪威（OmniVision）面向安防市场的主力型号，OV9750拥有成熟的供应链和广泛的技术支持，有助于项目快速量产并控制风险。
系统架构设计
本方案以OV9750为核心，构建了一套面向高性能安防与机器视觉应用的图像采集、处理与传输系统。系统设计强调画质、帧率与可靠性的平衡，通过高性能主控与优化的ISP管线，充分释放传感器的性能潜力。

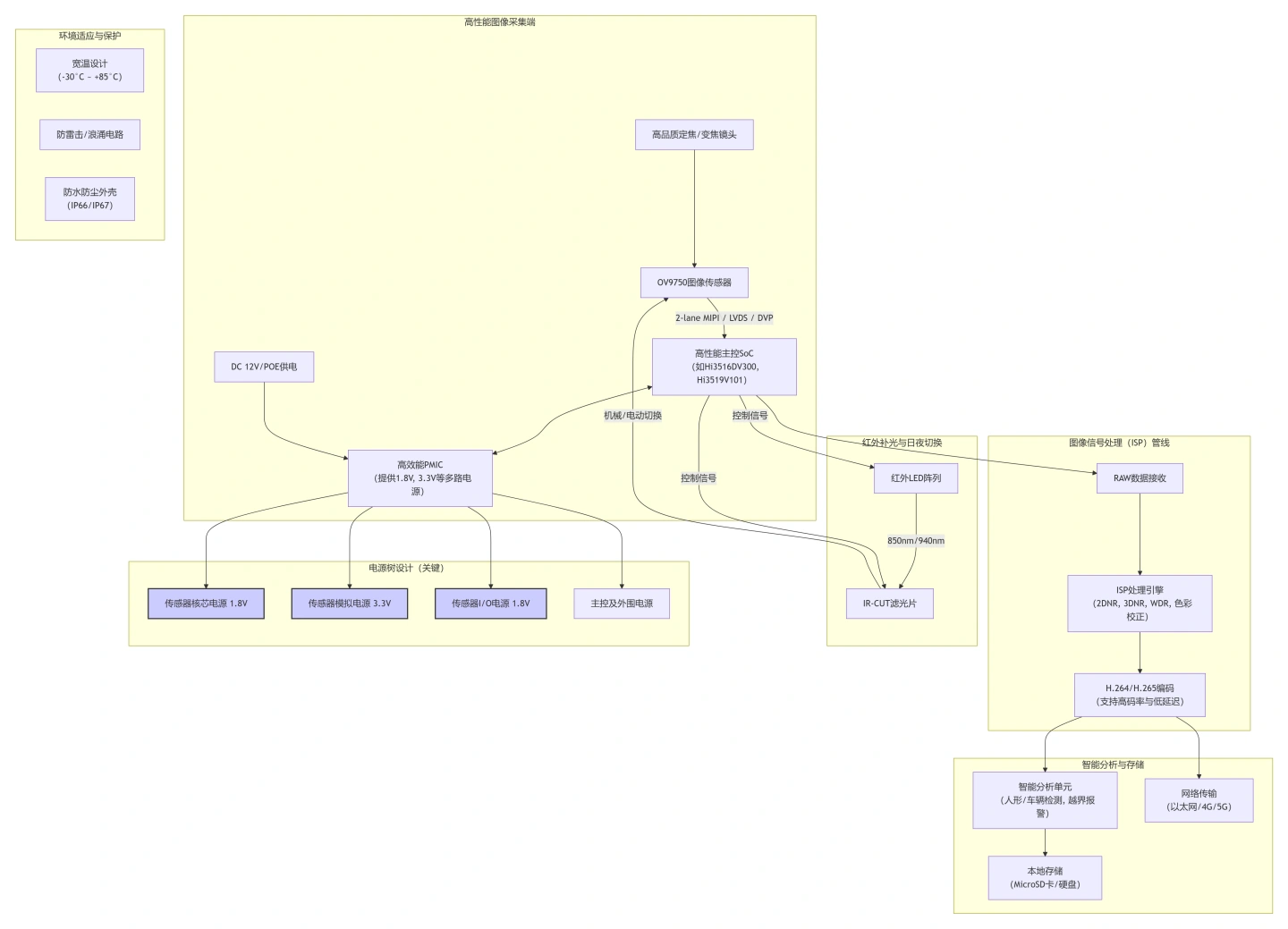

架构图说明：系统核心是OV9750传感器与高性能安防SoC（如海思系列）的搭配。通过2-lane MIPI或LVDS接口传输高带宽视频数据。集成专业的ISP处理引擎，实现降噪、宽动态、色彩增强等效果。独立的红外补光与IR-CUT切换模块，保障日夜成像质量。电源管理需为传感器提供精准、低噪声的1.8V（核芯/I/O）和3.3V（模拟）电源。整个系统需进行宽温设计与防护，以适应户外环境。
关键电路与PCB设计
低噪声、高精度电源设计：OV9750需要核芯（1.7-1.9V）、模拟（3.15-3.45V）、I/O（1.7-1.9V） 三路电源。为保障图像质量，建议：
使用低噪声、高PSRR的LDO（如TPS7A系列）为模拟电源（3.3V）供电，并严格滤波（建议10µF钽电容+0.1µF MLCC并联），将纹波控制在30mVpp以内。
核芯与I/O电源可共用一路1.8V LDO，但需注意电流需求。
电源上电时序需满足数据手册要求：模拟电源（AVDD）应先于或与核芯电源（DVDD）同时上电；I/O电源（DOVDD）最后上电或与DVDD同时。
高速接口布线：
MIPI模式（推荐）：使用2-lane MIPI接口以获得最高带宽和抗干扰能力。差分对（CLK+/CLK-， DATA0+/DATA0-， DATA1+/DATA1-）需做100Ω差分阻抗控制，走线等长，长度匹配误差控制在5mil以内，并远离其他高速数字信号和电源。
LVDS模式：适用于长距离传输或强干扰环境。同样需做100Ω差分阻抗控制。
DVP模式：适用于连接传统处理器。需注意像素时钟（PCLK）频率较高，相关数据线和控制线应做等长处理，并添加端接电阻。
时钟与复位：为传感器提供24MHz（典型值）的低相位噪声晶振。
XSHUTDN（硬件复位）引脚应由主控GPIO控制，确保在电源稳定后延迟至少1ms再释放复位。热设计：OV9750典型活动功耗为166mW，在密闭空间或高温环境下需考虑散热。可在传感器背面PCB增加散热过孔，或在结构上保证与外壳或散热片有良好接触。
PCB布局：建议采用4层或6层板设计。为传感器提供完整、干净的地平面。模拟电源区域应独立铺铜，并与数字电源区域通过磁珠或0Ω电阻单点连接。晶振应尽量靠近传感器
XVCLK引脚，其下方及周围禁止走线并做铺地隔离。所有去耦电容应尽可能靠近传感器电源引脚放置。
