项目背景与需求定义
在智能家居与电池供电物联网设备领域，如无线门铃、宠物摄像头、低功耗安防相机等，产品成功的关键在于极致的功耗控制与可靠的性价比。用户期望设备在单次充电后能持续工作数周甚至数月，同时在夜间或室内弱光环境下仍能提供清晰的视频画面。传统方案往往在功耗与画质间难以两全。
本方案旨在开发一款兼顾超长续航与良好低照度成像的720p高清相机模组，核心需求如下：
超低功耗：活动功耗需低于100mW，并支持深度休眠模式，以最大化电池续航能力。
优秀低照度性能：在室内昏暗环境或夜间微光下，能输出噪声可控、细节可辨的图像，减少对补光灯的依赖。
高性价比：整体方案（传感器+镜头+主控）成本需极具竞争力，满足消费级产品的价格敏感特性。
小型化与易集成：模组尺寸需紧凑，接口简单，便于嵌入各种形态的智能硬件中。
宽温工作：能适应从寒冷车库到炎热阳台的室内外温度变化。
超低活动功耗（99mW）与3.0µm大像素带来的高灵敏度正是实现上述目标、打造差异化产品的关键技术选型。
选型思考：为什么是OV9732？
功耗为王：OV9732的典型活动功耗仅99mW，并支持超低待机功耗模式，是电池供电设备的理想选择，能显著延长设备工作时间，减少充电频率，提升用户体验。
夜视基石：采用OmniPixel®3-HS技术和3.0µm的大像素尺寸，提供了高达2.066 V/lux-sec的灵敏度，这意味着在微弱光线下也能产生足够强的信号，有效提升信噪比，保障夜间画面的可用性。
成本与生态：成熟的720p（1280x720）分辨率在成本、处理带宽和存储空间之间取得了最佳平衡。同时提供MIPI（1-lane）和DVP并行接口两种选项，可灵活适配从高端物联网SoC到低成本MCU的各种主控平台，极大降低了开发门槛和BOM成本。
可靠性保障：片上集成自动黑电平校准（ABLC）、坏点校正（DPC）等功能，提升了出厂一致性，减少了后期软件调试工作量。
系统架构设计
本方案以OV9732为核心，构建了一套面向超低功耗智能设备的图像采集与处理系统。系统设计强调功耗管理，通过主控MCU/SoC智能控制传感器的工作状态（活动/休眠），并在满足功能的前提下尽可能选用低功耗外围器件。

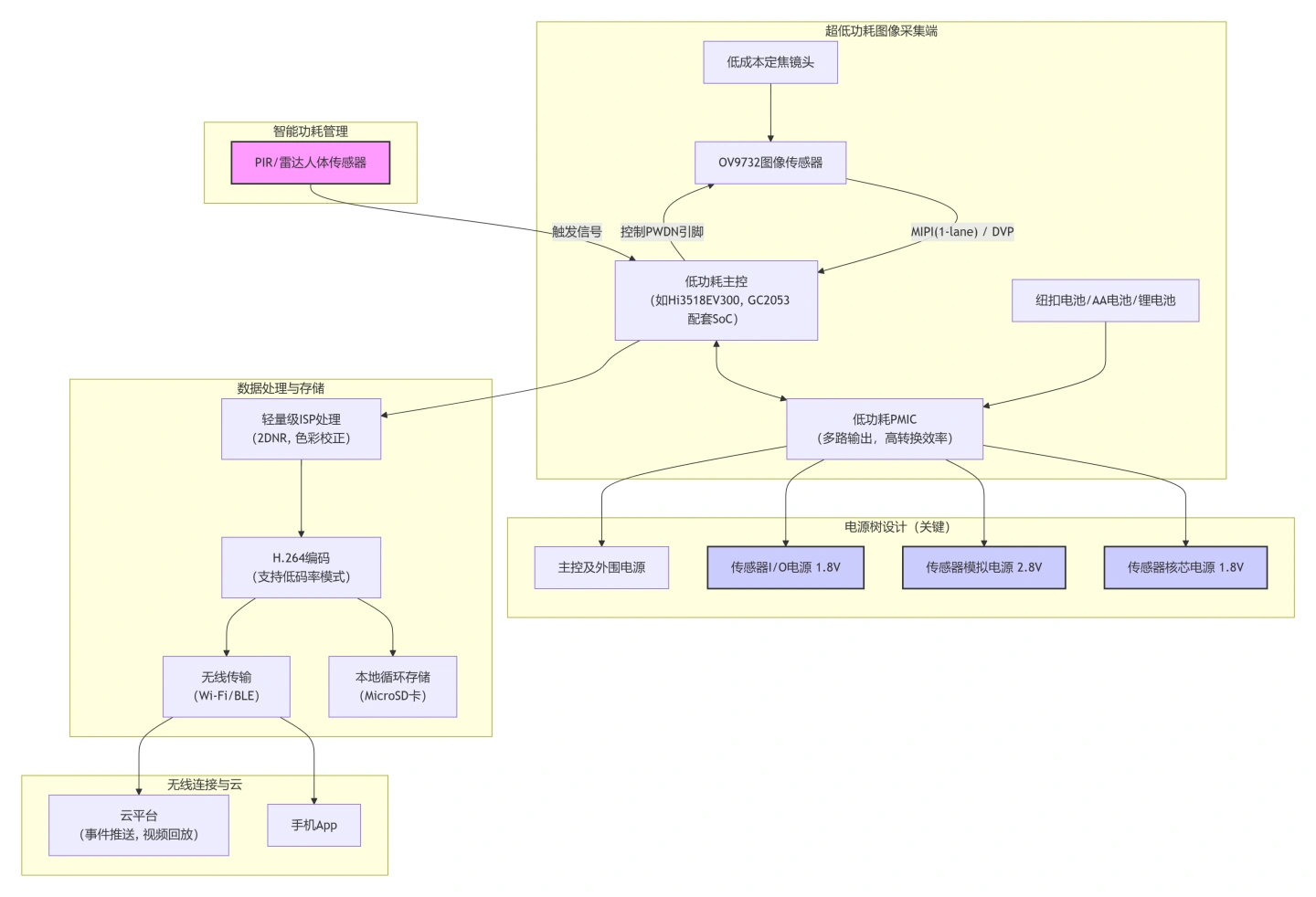

架构图说明：系统核心是OV9732传感器与低功耗主控的搭配。引入PIR/雷达传感器作为事件触发器，仅在检测到活动时才唤醒相机进行录制，实现“事件驱动”工作，这是实现超长续航的关键。电源管理模块（PMIC）需选用高效率的DC-DC和LDO，以最小化转换损耗。
关键电路与PCB设计
低噪声电源设计：OV9732需要核芯（1.7-1.9V）、模拟（2.7-2.9V）、I/O（1.7-1.9V） 三路电源。为追求极致效率，建议：
使用高效率同步降压DC-DC为模拟电源（2.8V）供电。
核芯与I/O电源可共用一路低静态电流（Iq）的LDO（如1.8V输出）。
每路电源入口处必须布置10µF陶瓷电容+0.1µF MLCC的π型滤波，特别是模拟电源，其纹波需严格控制（建议<30mVpp），以防噪声耦合进图像信号。
接口选择与布线：
MIPI模式：仅需1对差分数据线（MIPI_D0+/MIPI_D0-）和1对差分时钟线（MIPI_CLK+/MIPI_CLK-）。布线需做100Ω差分阻抗控制，并尽量短直，远离数字噪声源。
DVP模式：需连接8位数据线、行场同步、像素时钟等约12根信号线。注意信号线等长，并添加适当的串联电阻（22Ω-33Ω）以改善信号质量。
时钟与复位：外部输入时钟（典型24MHz）应选用低功耗、低抖动的晶振。
XSHUTDN（复位）引脚需由主控GPIO控制，确保上电时序满足数据手册要求（电源稳定后延迟至少1ms再释放复位）。功耗控制电路：主控GPIO连接传感器的
PWDN引脚。当设备进入待机模式时，主控拉高PWDN，使传感器进入低功耗模式（LPM），此时功耗可降至微瓦级。这是实现“事件驱动”录制的硬件基础。PCB布局：采用4层板设计为佳。为传感器电源提供完整的地平面。模拟电源走线应远离数字高速信号线。晶振尽量靠近传感器
XVCLK引脚，其下方及周围做铺地隔离。
为客户实测与性能验证提供测试项目规范
填表指令：
若已有经内部验证的实测数据，正常填入数值与结论。
若暂无实测数据，在“实测结果”栏统一填写“客户实测”，在“结论”栏统一填写“客户验证”。禁止编造任何具体测试数值。
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的产品，往往面对的是特定的安装环境、独特的用户习惯、真实的电池衰减。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OV9732+超低功耗】。
