项目背景与需求定义
在大量嵌入式视觉节点的落地现场——工业扫码枪、自助终端、智能门锁、仓储盘点枪、教育智能车——客户反复碰到同一组矛盾：
效率瓶颈：主控是 MCU 级（STM32F1/F4、i.MX RT1052 跨界 MCU、甚至 8051 强化版），算力和内存带宽吃紧；高分辨率传感器一来把总线撑爆，二来 ISP 管线全压给主控，反而拖慢了"扫到即解码"的实时闭环。
成本与尺寸压力：BOM 不允许堆 DDR、高性能 SoC 或高价传感器；摄像头模组 Z 高度要压进紧凑外壳（扫码窗、门锁面板、手持把柄）。
环境制约：典型场景在室内荧光灯/LED下工作，可能有局部强光（玻璃反光、金属反光），也可能短时低照（仓库角落），需要 AE/AWB 能自己稳住，而不是靠主控每秒算一遍 3A。
功能升级：客户嘴上说"只要扫个码"，但产品定义迟早会加：人脸活体检测（粗粒度）、物品有无判断、颜色识别、运动侦测——都需要稳定的视频流基础。
上述挑战的共性答案是：让传感器把"成像质量"这件事自己做掉，对外只吐 MCU 吃得消的格式和速率。这正是 OV7725 被海量工程团队选中的原因。
选型思考：为什么是 OV7725 + 内置ISP + DVP？
OV7725（OmniVision OV07725 系列）是一颗 1/4"、6.0μm×6.0μm、有效阵列 640×480（VGA） 的 CMOS 图像传感器，关键规格锚定如下：
选型逻辑一句话：OV7725 = "VGA画质够用 + 60fps不拖影 + 片内ISP替主控干活 + DVP接口透明好调"——它不是用来拍风景的，它是用来把视觉信息稳定喂给MCU的。
本站对应数据手册深度解读《OV7725内置ISP VGA图像传感器终极指南：640×480@60fps，DVP并行接口，扫码识别与嵌入式视觉首选》
https://pdapply.com/archives/ov7725
系统架构设计
下面是一套在工程上反复验证过的 OV7725 + FIFO缓冲 + MCU 架构（典型：扫码枪/自助终端/智能门锁），也是市面上正点原子等成熟模组采取的主流拓扑：

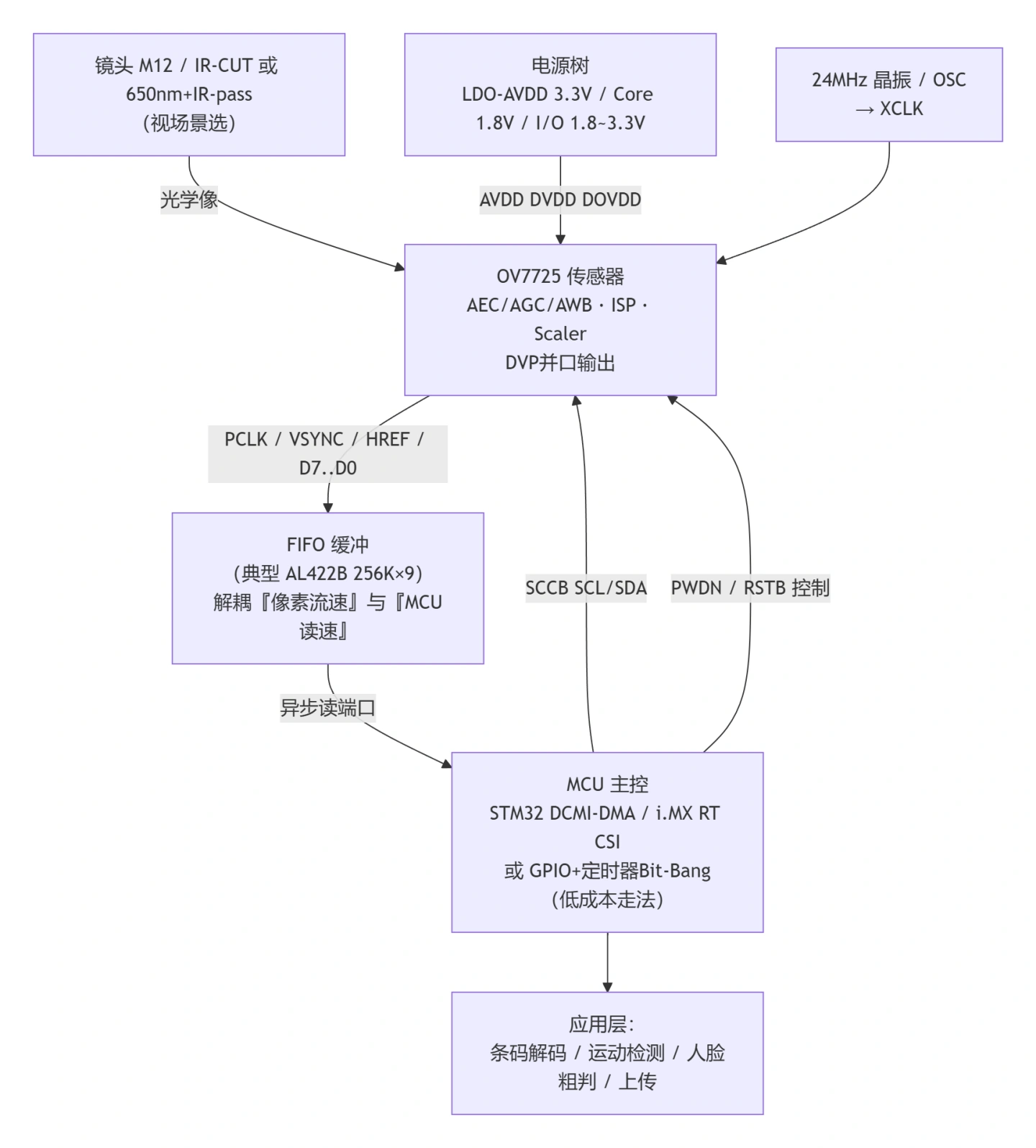

架构图说明：OV7725 以 DVP 并行总线向外吐像素流（PCLK做节拍、VSYNC标帧、HREF标有效行内像素）。由于 PCLK 在 60fps 时频率不低，而很多 MCU 的 GPIO 或 DMA 节奏未必能"无缝追尾"连续像素流，在 DVP 与 MCU 之间插入一颗异步 FIFO（AL422B 是行业标配） 是把系统稳定性拉满的关键一步——FIFO 先把一整帧（或半帧）缓存住，MCU 按自己的 DMA 节奏慢慢搬，避免"没来得及读→帧撕裂→解码失败"。
关键电路与PCB设计
1. 电源树与去耦（最容易翻车的地方）
OV7725 三路电必须各走各的回流：
上电/下电时序：遵守 Datasheet 的 PWDN→RSTB→XCLK→SCCB 初始化顺序；不要在模拟供电不稳时去狂写 SCCB，否则寄存器读回来像"撞鬼"。
2. DVP 并行高速走线（信号完整性）
DVP 看着"古老"，但 PCLK 一跑起来它就是高速线：
PCLK / VS/HS 与数据线的建立/保持时间是硬约束：Layout 时让 PCLK 稍短或等长参考，别让它到芯片前被过孔拐成弹簧。
D[7:0]（或你用的 D[9:0]位宽）走同一层、上方/下方给连续 GND 参考平面，不要跨平面分割缝。
每条 D 线串联 22Ω~33Ω 源端匹配（靠近 OV7725 端或 FIFO 输出端），吸收反射，PCLK 质量肉眼可见变干净。
不要把 DVP 总线当"任意长飞线"：FPC 排线走 DVP 时，要把 PCLK 夹在两根 GND 走线中间（GND-PCLK-GND 或 D线-GND-PCLK-GND-D线 交错），否则你会在示波器上看到"偶尔整行错位"的经典症状。
3. 时钟与 SCCB
XCLK 接 24MHz（OV7725 常见基准），走线短、远离 AVDD 退耦区。
SCCB = 两线（SCL+SDA），上拉 4.7k~10k（看你的 I2C 速度和线上负载）；SDA 是双向的别忘了。
PWDN（掉电）和 RSTB（复位，低有效） 各用 MCU GPIO 控制：PWDN=1 进 <20µA 深度待机，PWDN=0 回到工作；RSTB 脉冲做硬复位。
4. 光学与热
1/4" 靶面配 M12 镜头（常见 EFL 2.8mm~3.6mm），CRA 适配 25° 非线性规格；镜头座与 PCB 的机械公差决定"画面四角暗不暗"。
OV7725 典型 120mW 功耗不高，但封闭小腔体+无散热仍会让暗电流底噪爬升→低照画面"雪花点"变密。外壳设计留对流或让传感器背面/PCB 铜皮贴金属支架导热。
为客户实测与性能验证提供测试项目规范
⚠️ 防幻觉声明：下表"标准要求"为行业共识基线/设计目标；OV7725 作为已量产多年的经典器件，参数本身可信，但您的产品要看的是：在您自己的镜头、补光、外壳、主控时钟树下是否达标——所以"实测结果/结论"栏按 SOP 要求填 客户实测 / 客户验证，不编造数值。
🔬 对您的项目而言，参考数据无法替代实测
纸面 60fps、60dB DR、50dB SNR 都是"裸片+理想条件"的数字。您面对的是：镜头通光量（F2.0 vs F2.8 差一倍光）、补光均匀性（环形灯阴影）、PCB 电源噪声（LDO 选型与退耦）、DVP 走线质量（FPC 长度/屏蔽）——这些每一个都会吃掉一部分纸面裕量。
我们诚邀您用真实样本跑一次：
若您处于选型阶段：最少拿 2~3 个不同镜头配法各打 50 次扫码样本。
若已准备小批量：做暗箱阶梯照度 + 温箱 各一轮。
