OV13855 PDAF 平板电脑摄像头模组方案全解析

0
  • AIoT与机器人
  • 发布于 2026-06-13
  • 4 次阅读
Administrator
Administrator
目录
当前文章没有目录

项目背景与需求定义

在平板电脑与二合一笔记本等移动终端市场,摄像头的角色正从“能用”向“好用”快速演进。用户不仅需要清晰的前置摄像头进行高清视频会议、人脸解锁,也对后置摄像头的文档扫描、AR互动体验提出了更高要求。然而,在追求极致轻薄与长续航的硬件框架下,摄像头模组的设计面临多重挑战:

  • 空间制约:机身厚度不断压缩,要求摄像头模组必须拥有更小的Z高度(总厚度)。

  • 性能升级:视频通话画质需从720P迈向1080P甚至更高,且需支持快速、准确的人脸对焦。

  • 功耗压力:作为常开组件(如用于人脸识别唤醒),待机功耗必须极低,以延长整机续航。

  • 画质挑战:在复杂的室内光线(如逆光坐姿、昏暗书房)下,需要宽动态范围(WDR)来保证画面亮暗部细节。

本项目旨在为下一代轻薄型平板电脑,开发一款兼顾高像素、快速相位对焦(PDAF)、低功耗且尺寸紧凑的摄像头模组方案,以提升视频会议、在线教育、移动办公场景下的用户体验。

选型思考:为什么是OV13855 + PDAF?

面对上述挑战,豪威(OmniVision)OV13855​ 图像传感器及其集成的相位检测自动对焦(PDAF)​ 技术,成为了破局的关键。

  • 场景匹配:快速对焦是刚需:平板电脑前置摄像头用于视频通话时,用户位置可能频繁移动;后置用于扫描文档时,需要快速对准文字区域。传统的反差对焦(C-AF)速度慢、易“拉风箱”。OV13855内置的PDAF像素,能像人眼一样直接检测相位差,实现毫秒级对焦,显著提升用户体验。

  • 性能与尺寸的平衡:OV13855采用1.12µm PureCel®Plus像素,在1/3.06英寸的紧凑光学格式下实现了1300万像素(4224x3136)。这为设计小于5mm厚度的超薄模组提供了可能,完美契合平板电脑的轻薄化需求。

  • 画质保障:应对复杂光线:其支持的交替行HDR(Interlaced Row HDR)​ 输出模式,能在单帧内捕捉宽动态范围,有效改善逆光环境下人脸过暗或背景过曝的问题,确保视频会议画面始终清晰。

  • 能效比优异:在1300万像素全分辨率@30fps输出、ISP开启的典型工作状态下,其功耗为233mW。同时,其硬件待机(XSHUTDN)模式电流低于10µA,非常适合平板电脑的“Always-On”人脸唤醒功能,对整机续航影响极小。

《OV13855 PDAF图像传感器终极指南:1.12µm像素+13MP@30fps,手机前置摄像头首选》

https://pdapply.com/archives/ov13855

系统架构设计

本方案以OV13855为核心,构建了一套适用于平板电脑主控平台(如高通骁龙、联发科Kompanio系列、英特尔酷睿移动版)的完整成像子系统。其核心数据流与控制流如下:

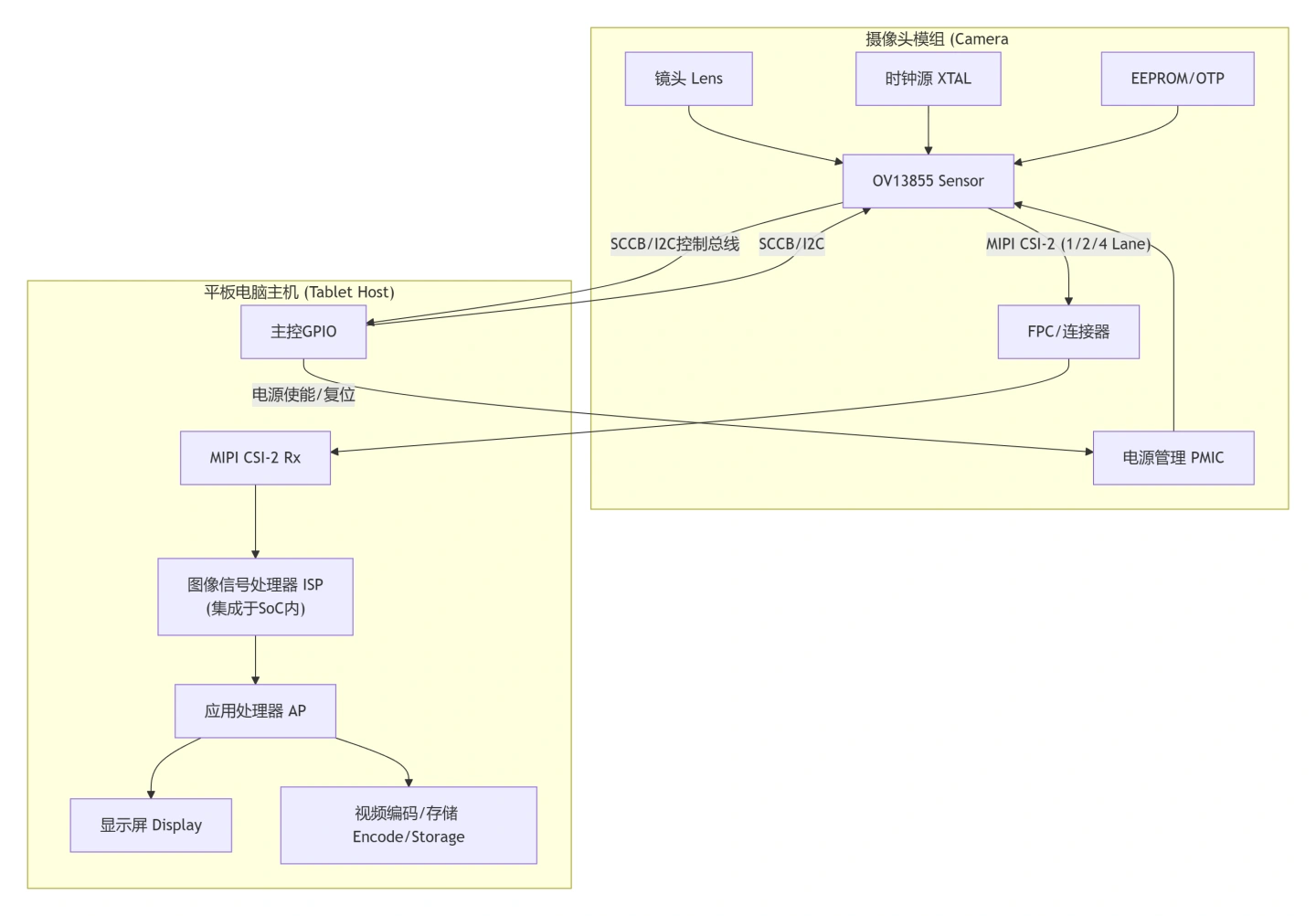

架构图说明:上图清晰地展示了从光学信号到数字视频流的完整路径。OV13855通过MIPI CSI-2高速串行接口将图像数据传送至平板电脑主控的接收器(Rx)。主控通过标准的SCCB(兼容I2C)总线对传感器进行初始化、模式切换和参数调节。独立的电源管理芯片(PMIC)为传感器提供多路精确电压(模拟2.8V、核心1.2V、I/O 1.8V)并控制上电时序。OTP(一次性可编程存储器)用于存储镜头校准数据,确保模组一致性。

关键电路与PCB设计

  1. 电源树设计:必须严格遵循数据手册中的电源序列要求。建议使用一颗专用的低压差线性稳压器(LDO)或PMIC,分别为AVDD(2.8V)、DOVDD(1.8V)、DVDD(1.2V)供电。每个电源引脚附近需布置足够容值的去耦电容(如10µF+0.1µF),以滤除高频噪声。

  2. MIPI高速信号完整性:MIPI CSI-2差分对(CLK+/CLK-, DATA0+/DATA0-等)的走线必须等长、等距,并做100Ω差分阻抗控制。建议将信号线走在内层,参考完整的GND平面,以减少电磁干扰(EMI)并保证信号质量。

  3. 时钟电路:外部输入时钟(6~27 MHz)需使用精度高、稳定性好的晶体振荡器。时钟线应尽量短,并远离其他高速数字信号,防止串扰。

  4. 复位与待机控制:XSHUTDN(硬件关机)引脚应由主控GPIO控制,实现快速低功耗待机(<10µA)。RESETB(复位)引脚也建议由GPIO控制,用于在异常时强制复位传感器。

  5. PCB布局与散热:由于模组尺寸紧凑(8.5x8.5mm),PCB应采用至少4层板设计,为电源和地提供完整平面。传感器本身功耗约233mW,在密闭的平板中框内需考虑通过金属支架或导热硅胶将热量导至中框。

为客户实测与性能验证提供测试项目规范

测试项目

标准要求

实测结果

结论

测试方法参考

静态图像分辨率​

中心及边缘MTF10 > 1200 LW/PH

客户实测

客户验证

ISO 12233分辨率测试卡

视频帧率稳定性​

1080P@30fps, 帧率波动 < ±1%

客户实测

客户验证

长时间录制,分析帧间隔

自动对焦速度​

PDAF对焦时间(暗光到亮光)< 300ms

客户实测

客户验证

使用对焦速度测试仪

宽动态范围 (HDR)​

开启HDR后,动态范围提升 > 18dB

客户实测

客户验证

使用灰度阶测试卡,对比亮暗部细节

工作功耗​

13MP@30fps 全功耗 < 250mW

客户实测

客户验证

高精度电流计串联测试

待机功耗​

XSHUTDN模式下电流 < 15µA

客户实测

客户验证

高精度电流计串联测试

高低温成像​

-10°C ~ +60°C环境下,画面无异常

客户实测

客户验证

高低温试验箱,观察画面冻结、花屏等

🔬 对您的项目而言,参考数据无法替代实测

上述表格中的标准要求,是基于行业共识的基线。但您的项目,往往面对的是特定的平板ID设计、独特的散热环境、定制化的镜头与算法。

纸上得来终觉浅,方知此事要躬行。

我们诚邀您,用真实样本跑一次样品的测试流程:

  • 如果您正处于选型阶段:必要的测试是积极而有启发的。

  • 如果您已准备小批量落地验证:建议做小批次应用场景实战应用测试。

👉 发起您的样品实测请求:请邮件联系 tech@pdapply.cn,标题注明【方案实测:OV13855+平板电脑】。

BOM清单分析

部件

型号/规格

货源状态

备注

图像传感器​

OmniVision OV13855-GA5A-Z

成熟量产

核心成像器件,需确认与封装厂的合作。

镜头​

4P Lens, FNO=2.0, EFL=3.0mm

定制

需根据模组总厚度(TTL)和CRA(33.15°)定制。

被动元件​

0402/0201封装电容、电阻

标准品

用于电源去耦、信号匹配等。

连接器​

0.4mm pitch板对板连接器

标准品

根据平板主板接口定义选择。

EEPROM​

1Kbit I2C EEPROM

标准品

用于存储模组校准信息(替代部分OTP功能)。

PCB​

4层HDI板,沉金工艺

定制

需严格控制阻抗与尺寸。

立即获取定制方案

您的平板电脑摄像头方案是否需要调整?请提供以下信息,获取PDAPPLY晟跞®科技的定制化硬件设计服务。

需求维度

需提供的信息(示例)

核心参数

填写说明

项目目标与功能​

前置:1080P视频会议,支持Windows Hello人脸登录;后置:1300万像素文档扫描

性能要求

请描述主要要解决的问题

关键性能指标​

对焦速度<0.3s,工作温度0~50°C,模组总厚度<4.5mm

接口与平台

请列出最关注的1-3个指标

主控平台与接口​

高通骁龙7c Gen 2, 双路MIPI CSI-2

机械与环境

主芯片型号及接口协议

机械与环境要求​

模组尺寸8.5x8.5mm, Z高度<5mm, 无铅无卤

成本与量产

尺寸、温湿度、防护等级

成本与量产规划​

目标单价<$5, 2025年Q3量产50K/月

其他要求

目标价格、预计时间与数量

请将上述信息发送至: tech@pdapply.cn,邮件主题请注明 【方案咨询:平板电脑摄像头】。

版权声明

本方案由PDAPPLY(晟跞®科技)原创,实测数据欢迎在注明出处后引用。

PDAPPLY晟跞®科技 技术团队提示:技术选型需结合具体产品定义。如需获取针对性的实测数据或定制方案,欢迎联系我们的技术顾问进行一对一探讨。更多深度解析,请实时关注“PDAPPLY.COM”网站动态。
