GC032A DVP嵌入式视觉方案全解析——扫码识别·设备检测·智能车的核心硬件设计
方案定位：以 GC032A 为图像采集前端，通过 8-bit DVP 并行接口接入 STM32 带 DCMI 外设的型号（F407/429 等），搭一套可量产、可调试、成本压到极限的 VGA 级视觉采集底板。覆盖场景：一维/二维码扫码（补光可控）、设备在位检测、智能车路径特征采集。下文所有电源时序、引脚映射、PCB约束均锚定 GC032A DataSheet Rev1.2 的硬件章节与客户实测调试记录。
项目背景与需求定义
业务痛点（典型）
需求 | 为什么不用手机摄像头 / 高像素 sensor |
|---|
成本红线 | 整机 BOM 视觉单元 ≤ ￥10~15（sensor+镜头+PCB+LDO），手机模组/2MP+ 方案直接超预算 |
空间极限 | 枪头/机壳内腔 ≤ 直径 8~10mm 圆形区，GC032A 的 1/10" + CSP(2.68×1.85mm) 是唯一能塞进去还带 ISP 的选项 |
主控资源受限 | 主控是 STM32F4（无 Linux ISP pipeline），需要 sensor 自带 AE/AWB/Gamma 吐 YCbCr422 或 RGB565 过来，DCMI 直接 DMA 进 SRAM/外挂SRAM |
功耗与待机 | 电池供电或 5V 工控导轨供电，平时 PWDN=1（μA 级），触发才唤醒采一帧 → 回归待机 |
补光可控环境 | 室内仓库/柜台/机台旁——意味着 1/10" 小像素的弱光短板可以用 脉冲 IR LED / 暖白 LED 补光 弥补 |
目标规格（本方案设计实例）：
项目 | 指标 |
|---|
分辨率 | 640×480 VGA @ 30fps（可降帧到 15/10fps 扩曝光） |
接口 | 8-bit DVP（PCLK/HSYNC/VSYNC/D[7:0]）+ I2C 配置 |
输出格式 | YCbCr 4:2:2（16bit/pixel 打包到 D[7:0] 逐周期）或 RGB565 |
主控 | STM32F407ZGT6（DCMI + DMA2 + FSMC 可接外挂 SRAM） |
供电 | 系统 5V → 板上 LDO 出 AVDD28=2.8V / IOVDD=1.8V |
光学 | 定焦 1/10" 镜头，CRA 匹配 GC032A 线性 30°@100%field，带 850nm IR-cut 或 可见光遮断环（依场景选） |
选型思考：为什么是 GC032A + DVP？
三个"为什么不直接用 XXX"
替代方案 | 为什么这里不选 |
|---|
OV7670 | 已停产，流通多为拆机/尾货；GC032A 供货更稳定、价格更低、封装更小，ISP 寄存器体系更新 |
OV7725 | 1/4" 大像素低光更好，但价格和供货波动大，且封装/镜头成本更高；本项目有补光兜底，不需要靠像素硬扛暗光 |
GC0308 | 同门更丐版——GC032A 多了完整 BLK/LSC/gamma/饱和对比度控制，量产调画质空间更大 |
2MP+ MIPI sensor | 需要 SoC 的 MIPI CSI 或外加桥接，BOM 和 PCB 层数直接翻倍，违背成本/空间约束 |
GC032A 在这个方案里的"铁三角"优势
1/10" + CSP = 枪头/狭缝空间唯一解（body 2.68×1.85×0.68mm）
片上 ISP = STM32 不用跑 Bayer→YUV pipeline，DCMI DMA 收 YCbCr 然后直接送 Zbar/OpenMV decoder 或裁 ROI 做模板匹配
PWDN 硬件待机 <70μA → 工业设备 24h 待机不心疼
代价工程师必须接受：
系统架构设计

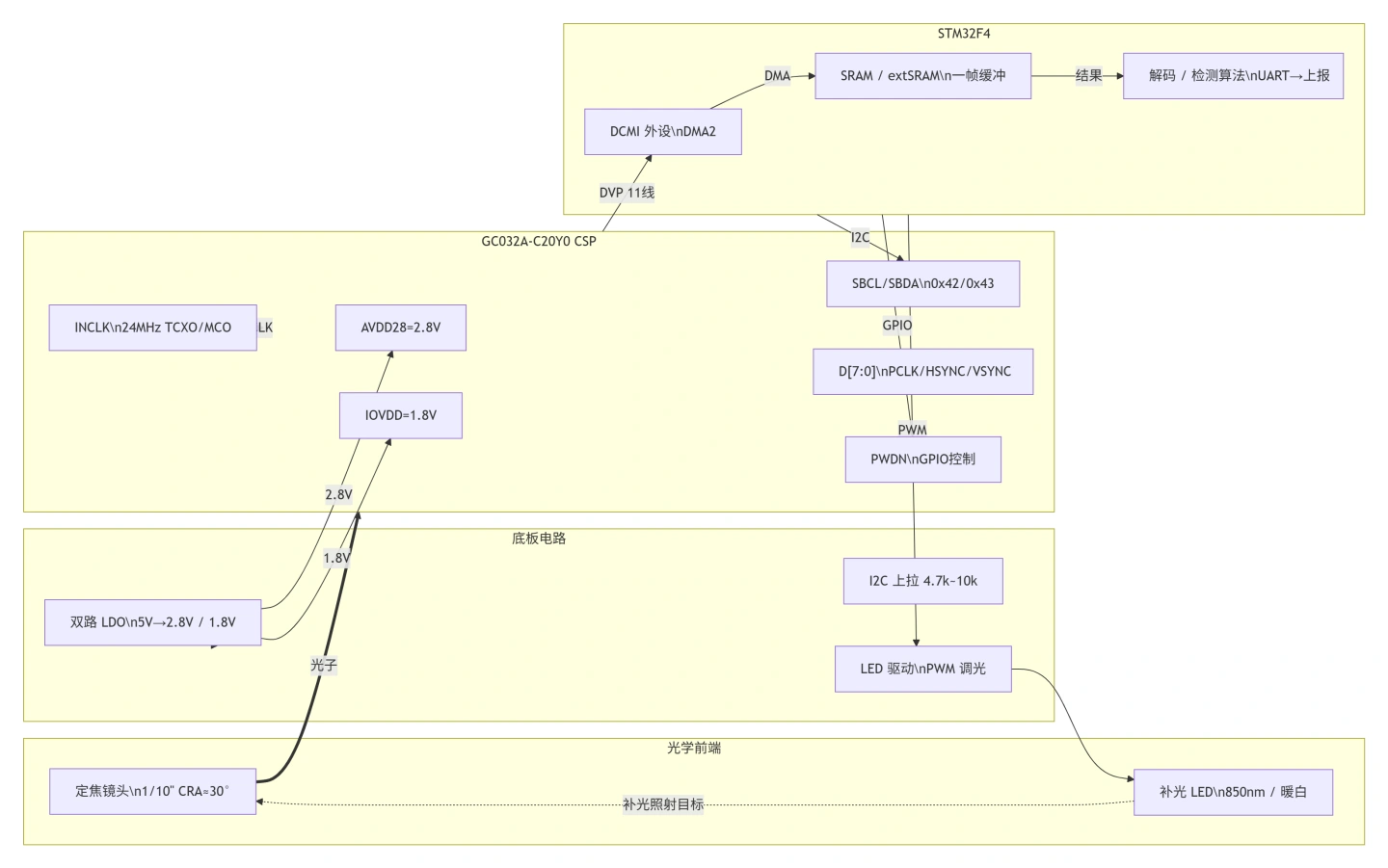

整体信号链（Mermaid）
信号清单（GC032A ↔ STM32 DCMI 映射）
引脚编号来自 GC032A-C20Y0 20-ball CSP Pin-out（DS §3.3）
GC032A Pin | 信号名 | 方向 | 接 STM32 去向 | 备注 |
|---|
A9 | INCLK | Input | 24MHz 有源晶振输出 / MCO 从 MCU | 必须稳定再释放 PWDN |
A5 | SBDA | I/O | PB9 / AF4 (I2C1_SDA) | 外部 4.7k~10k↑到 IOVDD |
A3 | SBCL | Input | PB8 / AF4 (I2C1_SCL) | 外部 4.7k~10k↑到 IOVDD |
B4 | PWDN | Input | GPIOx（如 PA0） | 0=工作 / 1=standby；别硬接地 |
D10 | IOVDD | Power | 板上 1.8V 洁净电源 | 也给 I2C 上拉供电 |
A1 | AVDD28 | Power | 板上 2.8V 模拟电源 | |
B2 | AGND | GND | AGND 平面 | |
C3 / C9 | DGND | GND | DGND 平面 | |
D8 | D[0] | Out | DCMI_D0 → PE0 | LSB |
B10 | D[2] | Out | DCMI_D2 → PE2 | |
B8 | D[3] | Out | DCMI_D3 → PE3 | |
C7 | D[1] | Out | DCMI_D1 → PE1 | |
C1 | D[7] | Out | DCMI_D7 → PE7 | MSB |
D2 | D[6] | Out | DCMI_D6 → PE6 | |
D4 | D[5] | Out | DCMI_D5 → PE5 | |
C5 | D[4] | Out | DCMI_D4 → PE4 | |
D6 | PCLK | Out | DCMI_PCLK → PA8 | 时钟线最短优先 |
A7 | HSYNC | Out | DCMI_HSYNC → PA4 | |
B6 | VSYNC | Out | DCMI_VSYNC → PB7（或 PA6） | |
⚠️ D[7:0] 不一定按 CSP ball 的物理行列顺序好看——请以 DS Table §3.3 的 Function 列为准，PCB 布线时用 网络名（D0..D7） 而不是 ball 坐标去记忆。
关键电路与 PCB 设计要点
① 电源设计 —— 两路电是第一条防线
GC032A 明确要求 AVDD28 与 IOVDD 两路分开供，且各自就近对地接电容，否则图像底噪/竖条纹会教你做人。
推荐拓扑：系统 5V → 双路 LDO
5V SYS
├──→ [LDO1: 2.8V/150mA] ──→ AVDD28 ──┬── 1µF+0.1µF 陶瓷 → AGND
│ └── 铁氧体磁珠(可选，隔离数字开关节点)
└──→ [LDO2: 1.8V/150mA] ──→ IOVDD ──┬── 1µF+0.1µF 陶瓷 → DGND
└── 给 I2C 上拉 / D[7:0] 缓冲供电
关键规则（每条都有人炸过）：
规则 | 来源/依据 |
|---|
AVDD28 / IOVDD 分开走线，不要从同一 LDO 分支 "Y 分叉" 省事 | 社区硬件 checklist/ DS 要求每 pin 接电容到地 |
电源线/回流 GND ≥0.2mm 宽（CSP 底板/ FPC 走线尤其） | 社区模组设计指南 |
AGND / DGND 最好分区域回流，在 CSP 下方或 LDO GND 处单点汇合 | 同上 |
退耦电容 紧贴 ball 投影区（同一层或背靠背 via 下去），不要甩到远处 | DS "please connect capacity to ground" |
上电时序：IOVDD↑ → AVDD28↑ → MCLK stable → PWDN 拉高短暂 → PWDN 拉低 | DS §8.1 Power On Sequence（t0≥50µs rise time IOVDD） |
② 时钟与 I2C
INCLK 24MHz：用有源晶振（3.3V 耐受、输出方波 AC-couple 不进，直接 DC 进 A9）或 STM32 MCO 输出（注意 MCO 驱动能力 + jitter）。线长 >15mm 串 33Ω 阻尼。
SBCL/SBDA：DS 规定 Fscl ≤ 400kHz，外部上拉 4.7k~10k 到 IOVDD，布线 远离 PCLK/D[7:0] 高速线（FPC 里单独放一对内层或边缘隔离），否则 I2C ACK 偶发丢失会让你以为是软件 bug。
③ DVP 并行总线布线（最容易出雪花/撕裂的地方）
公开调试经验：PCLK 与 D0~D7 走线长度差控制不好 → 高频下随机雪花/大面积错位。
约束 | 做法 |
|---|
PCLK 最短 | PCLK 从 D6 ball → PA8 走表层最短弧线，少过孔 |
D[7:0] 与 PCLK 等长±5mm | 做蛇形匹配；GC032A 的 PCLK 在 30fps VGA 大约 12MHz 量级，不用 ps 级苛刻，但 mm 级别不匹配就会在帧尾出现错位 |
远离干扰源 | SBDA/SBCL 布线层不与 D[7:0]/PCLK 平行长距离共用同一层走廊 |
回流 GND | D 线下方全程有 GND 平面；FPC 版本在 D 线两侧加地线护道（≥1×线宽） |
端接 | 一般无需并联端接（12MHz + 短距板级），但 FPC >50mm 可在 PCLK 串 22~33Ω 源端阻尼 |
④ PWDN 与 补光 LED 驱动
STM32 GPIO ──→[R=10k pull-up to 1.8V]──→ PWDN(ball B4)
│
GND (默认不拉也可，但建议明确)
⑤ CSP 封装的 PCB land pattern 与 组装提醒
参数（DS §4） | 值 |
|---|
Body X Y | 2.680 / 1.854 mm |
Ball dia 标称 | 0.230 mm |
Pitch X | 0.230 / 0.460 mm |
Edge→ball center S1 / S2 | 0.535 / 0.282 mm |
测试项目规范
标注说明：「客户实测」= 来自公开社区/合作项目的调试结论（非 PDAPPLY 自有实验室逐帧标定的 EMVA1288 数据，故不作 SNR 量化宣称）。「DS推导」= 可从 DataSheet Rev1.2 寄存器/电气章节直接验算。
序号 | 测试项 | 条件 / 方法 | 合格判据 | 来源 |
|---|
T-01 | 上电时序 | 示波 capture：IOVDD↑→AVDD28↑→MCLK stable→PWDN 0；DS t0≥50µs IOVDD rise | 无 glitch；I2C 0x42 ACK 首字节成功 | DS §8.1 |
T-02 | 电源纹波 | AVDD28 / IOVDD 探头 1:1 短地线，满载 30fps | AVDD28 ripple < 30mVpp；IOVDD < 50mVpp | 客户实测：纹波超限→竖条噪声 |
T-03 | I2C 枚举 | 写 0xf0 读 Sensor_ID_high（期待 0x23），读 0xf1（0x2a） | 0x23/0x2a 回读一致，ACK 稳定无丢 | DS §9 Reg 0xf0/0xf1 |
T-04 | DVP 同步信号形态 | 示波：PCLK、VSYNC、HSYNC（DS 默认 VSYNC low-active / HSYNC high-active 描述） | PCLK 频率 ≈ 计算值；VSYNC 周期 ≈ 1/帧率；每行 HSYNC 脉冲数 = win_width+blank | DS §7.1 时序公式 |
T-05 | 彩色斜拍/灰阶卡 | 打印 ISO12233 小卡置 15cm，补光暖白 LED 可控，抓 YCbCr 进 PC 看 | 色彩不过于偏绿/偏紫（说明 AWB 寄存器 profile 基本收敛） | 客户实测 |
T-06 | 卷帘果冻 | 风扇叶片/快速摆动手持 → 看帧抓拍是否明显倾斜 | 可接受定义：叶片边缘歪斜 < 3 pixel @30fps；更严则降帧到 15fps | DS progressive readout |
T-07 | 待机电流 | PWDN=1，电流表串 AVDD28 + IOVDD 通路 | < 70µA（DS spec） | DS §2 DC Char. |
T-08 | 热：高温成像 | 45°C 恒温箱 30min，看有无热斑/行噪声漂移 | 无新增固定竖条；offset 在 AWB 跟踪范围内 | DS 稳定成像 0~50°C |
BOM 清单（核心物料 · 本设计实例）
位号 | 物料 | 规格 | 备注 |
|---|
U1 | GC032A-C20Y0 | 1/10" VGA CMOS CSP 20ball | 格科微；确认采购 code 含 "-C20Y0"后缀 |
U2 | LDO 模拟 | XC6206P282MR / RT9193-28 等，2.8V/150mA | AVDD28；输入输出各 1µF+0.1µF |
U3 | LDO I/O | XC6206P182MR / RT9193-18，1.8V/150mA | IOVDD；也给 I2C 上拉 |
Y1 | 有源晶振/振荡器 | 24MHz ±50ppm，3.3V 供电，CMOS 输出 | 或 STM32 MCO 输出（需评估 jitter） |
Q1 | LED 驱动 MOS | Si2302 N-MOS / IRLML2502 | 栅极串 100Ω，PWM 来自 TIMx_CHy |
LED1 | 补光灯 | 暖白 2835×2 / 850nm IR 5mm×2 | 依场景选；注意 IR 需 IR-pass 滤光片配合 |
R1,R2 | I2C 上拉 | 4.7k~10k 0402 到 IOVDD | 必须，DS 总线无内部上拉 |
C* | 退耦 | 0.1µF X7R 0402 ×4 + 1µF X7R 0402 ×2 | 每 power pin 至少一组 0.1µF |
PCB | 2-layer 或 4-layer | 底板 ≤ 20×20mm 或 FPC 0.8mm | CSP 推荐 4L 做过孔扇；2L 要盲埋 via 工艺 |
BOM 成本量级（2025~2026 渠道参考）：GC032A 裸 sensor 约 1.x USD，定焦镜头模组起步约 ￥3.5，LDO+无源 <￥1 → 视觉采集前端（不含主控）≈ ￥5~8/片 @千片级。
立即获取定制方案
本方案覆盖的是 「GC032A → DVP 8bit → STM32 DCMI」的硬件骨架。实际量产还需要你锁定三件事，我们才能把寄存器 tuning profile 和光学 BOM 定死：
定制维度 | 你需要告诉我们 | 我们输出 |
|---|
主控确切型号 | STM32F407？F429？还是 F103软解（不推荐）？DCMI 引脚分配是否有冲突？ | 最终 DCMI 引脚映射表 + 时钟树建议 |
镜头规格 | 焦距（如 1.47mm / 2.0mm / 2.8mm）、FOV 需求、是否需要 IR-cut / 850nm / 940nm | 镜头型号 + CRA 校核 + 安装结构 STEP |
光学环境 | 目标距离（5cm~∞？）、补光类型（暖白/IR）、平均照度 lux 范围 | 曝光窗/降帧建议 + LED 驱动电流选型 |
输出格式偏好 | YCbCr4:2:2（省带宽）还是 RGB565（直观 debug）还是 Bayer（你要自己做 ISP） | 对应寄存器 bank 初始化脚本（I2C 序列） |
结构约束 | 最大允许 PCB 轮廓、FPC 连接器型号、厚度上限 | 板型图 / FPC 线序 / 装配爆炸图 |
把上述五项发到 tech@pdapply.cn（主题：GC032A-DVP-定制：[公司/项目名]），PDAPPLY 晟跞®技术团队会在 1~2 个工作日内返回：①引脚分配 DCMI 图纸 ②上电/初始化时序 checklist ③镜头料号推荐 ④初始寄存器表（基于你选的格式/帧率）。
© PDAPPLY 晟跞®科技 · 方案落地栏目 · 本文架构与硬件约束锚定 GalaxyCore GC032A DataSheet Rev.1.2 (AE-VGA-3001/AE-VGA-3004) 公开章节与工程社区调试记录；未作任何画质/信噪比量化宣称（无自建 EMVA1288 实测数据时不越界）。转载需注明出处。
