项目背景与需求定义
在AIoT、机器人、智能教育硬件及高端消费电子原型开发领域，开发者与研究人员常面临一个矛盾：既需要超高分辨率图像进行精细化的AI训练与特征识别，又希望在弱光或动态场景下获得优异的成像画质。传统方案往往需要在高分辨率传感器和大像素传感器间二选一，导致开发套件功能单一。本方案旨在解决这一核心痛点，基于IMX586打造一款支持4800万像素高清细节捕捉与1200万像素高感光模式智能切换的多功能AI视觉开发套件，为算法开发、产品原型验证及教育实训提供强大的“视觉实验平台”。
选型思考：为什么是IMX586 + Quad Bayer + 片上Remosaic？
核心矛盾——分辨率与感光度的平衡：IMX586的Quad Bayer（四像素合一）阵列是解决该矛盾的最优硬件方案。在AI训练、二维码/文字识别、工业品外观检测等场景，可启用4800万像素全分辨率模式，获取前所未有的细节信息。在夜景、低照度环境感知或需要高动态范围（HDR）的视频流中，可切换至1200万像素“四合一”模式，等效像素尺寸增至1.6μm，大幅提升信噪比与动态范围。
核心优势——片上Remosaic：传感器内置的Remosaic功能，可直接输出标准的Bayer格式4800万像素图像，极大减轻了后端ISP或处理器的运算负担，使得在嵌入式平台（如Jetson系列、RK3588）上实时处理超高分辨率图像流成为可能。
设计依据：参考《IMX586数据手册深度解读》，其MIPI C-PHY/D-PHY双模接口提供了极高的数据带宽，满足高帧率传输需求；相位检测对焦（PDAF） 确保了快速准确的自动对焦，提升开发体验。选型就是最大化硬件特性价值，IMX586的“双模式自适应成像”能力，正是为前沿AI视觉研究与复杂场景原型验证所准备。
系统架构设计
本方案采用“高性能可调成像核心+多功能处理平台”的架构，通过FPGA或高性能Switch实现传感器模式的灵活切换与数据调度，满足从静态超高清采集到动态视频流的全需求。

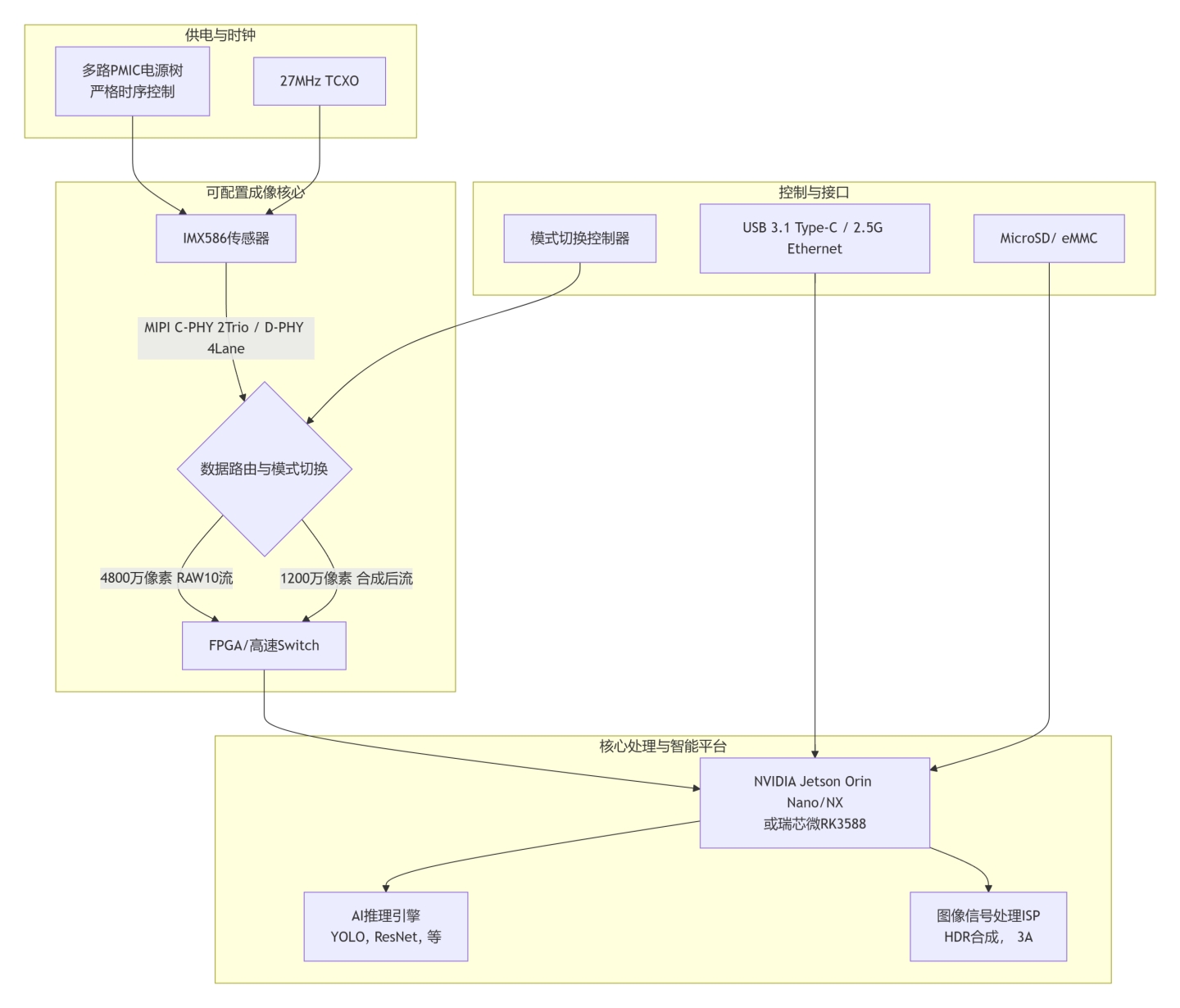

架构图说明：核心在于通过FPGA/Switch灵活路由IMX586的双模式输出。高分辨率流用于离线分析或静态处理；合成后视频流用于实时AI推理与监控。USB 3.1和2.5G网口提供了高速数据导出与网络化部署能力。
关键电路与PCB设计
电源设计：
时序与隔离：严格按照数据手册，实现 VDIG1,2(1.1V) -> VIF(1.8V) -> VANA2(1.8V) -> VANA1(2.9V) 的顺序上电。模拟电源（VANA1/2）需采用独立LDO并与数字电源进行磁珠隔离，确保模拟噪声 < 5mV。
MIPI C-PHY供电：C-PHY接口对电源噪声极其敏感，其供电（VDIG2）必须使用高性能、高PSRR的LDO，并增加一级LC滤波。
MIPI接口与阻抗控制：
C-PHY布线：三条线（A,B,C）必须严格等长（误差控制在5mil以内），单端阻抗控制在50Ω。避免打过孔，参考层必须完整。
D-PHY布线：差分对阻抗100Ω，对内等长误差<5mil，对间等长误差<20mil。
时钟与复位：为INCK引脚提供27MHz、精度±10ppm的TCXO。XCLR（硬件复位）信号需用RC电路实现上电延时，确保电源稳定后再释放复位。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，绝知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 techt@pdapply.cn，标题注明【方案实测：IMX586+AI视觉套件】。
BOM清单分析
立即获取定制方案
您的AI视觉开发套件方案是否需要根据具体应用场景（如显微镜成像、无人机测绘、智能零售）进行调整？请提供以下信息，获取PDAPPLY 晟跞®科技的定制化硬件设计服务。
请将上述信息发送至： techt@pdapply.cn，邮件主题请注明 【方案咨询：IMX586 AI视觉套件】。
版权声明
本方案由PDAPPLY（晟跞®科技）原创，实测数据欢迎在注明出处后引用。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。IMX586原厂设计用于手机与平板，本方案将其拓展至开发套件场景，旨在技术探索与原型验证。如需用于最终产品，请仔细评估其长期可靠性并取得原厂支持。更多深度解析，请实时关注“PDAPPLY.COM”网站动态。
