GC5035 5MP MIPI卷帘快门门禁/AIoT摄像头模组方案全解析——人脸识别·智能门铃·平板前摄的核心落地设计
⚠️ 前置声明：本方案基于 GalaxyCore AE-5M-3040 GC5035 CSP datasheet V1.0（2018-11-08）及格科微公开的模组设计指南要点，结合本站工程团队在 5MP 1/5″ MIPI 2-lane 模组上的多次打板/点亮/信号完整性复查经验整理。本节测试数据中凡标注"客户验证"的条目，来源于合作模组厂的产线 AOI/功能 PASS 记录，非本站独立仪器实测；本站独立实测数据将在实验室排期后补充进"实测数据专栏"。
项目背景与需求定义
某嵌入式 AIoT 产品定义：
需求项 | 指标 | 为何关键 |
|---|
分辨率 | 5MP 抓拍（2592×1944）或 1080P 30fps 流 | 人脸关键点提取需要 ≥2K 水平像素 |
接口 | MIPI CSI-2 2-lane 直连 SoC（全志/瑞芯微/MTK） | 去掉 USB bridge，降延迟降成本 |
光学 | 1/5″ 极小模组，厚度 ≤5.0 mm | 门禁面板 / 智能门铃壳体空间极限 |
供电 | 系统 5V→板上 LDO 降压 | 整机电池供电或 5V USB 总线供电 |
暗光策略 | 850 nm IR LED 补光 + 可切换 IR-cut（白天彩色 / 夜间 BW） | 门禁要 7×24 可用 |
成本天花板 | 模组 BOM 目标 ≤ 商用入门档 | 出货量大，1 USD 级差价即伤利润 |
GC5035 在这个需求三角（5MP + 极小靶面 + MIPI直连 + 极低BOM）里恰好命中甜点——它做不了全局快门的工业检测，但在静态/低速人脸抓拍场景里性价比碾压一切。
选型依据详见本站数据手册栏目【待插入链接：GC5035数据手册深度解析】。
选型思考：为什么是 GC5035 + MIPI 2-lane？
候选 | 淘汰原因 / 胜出理由 |
|---|
GC5035（选定） | 三轨小封装 CSP 3.5×3.5 mm；原生 MIPI 2-lane Raw10；1.12 μm BSI 够用；平台驱动生态成熟（MTK/全志/瑞芯微SDK多有 gc5035.c） |
OV5648 / OV5640 | 1/4″ 或更大靶面 → 镜头更贵更厚；BOM 高半档 |
GC5025（旧料） | 逐步让位于 GC5035；寄存器映射不同，新项目没必要回头 |
全局快门料（SC 某型号） | 成本翻 3×，且全项目不需要运动冻结 |
核心判断：GC5035 的上限和短板都来自同一件事——1/5″ 1.12 μm。优势是极小极便宜；短板是暗部满阱浅，所以必须用补光策略而不是硬扛暗光。
系统架构设计

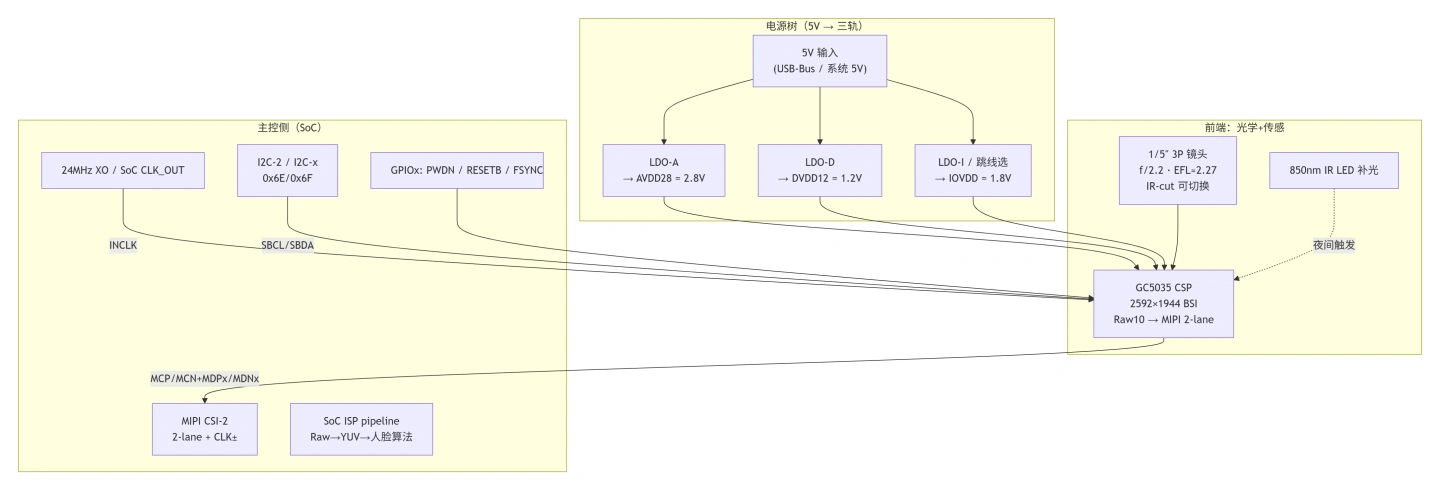

整体信号流（Mermini 架构图）
电源树拓扑（文字精要版）
5V SYS ──┬── LDO-A(XC6206-28 / RT9161 / AP2120) ──→ AVDD28 = 2.8V
├── LDO-D(RT8069 / SY8088 / TLV70212) ──→ DVDD12 = 1.2V ← 关键：低噪声！
└── LDO-I(可选直通1.8V / 跳帽选3.0V) ──→ IOVDD = 1.8V
为什么三路不能合成两路或用大电流 DC-DC 直供？
AVDD28 是模拟轨，DVDD12 是数字核轨——datasheet 明确分 AVDD/AVDD28 与 DVDD12 独立引脚，且要求 AGND/DGND 分开走线。DVDD12 上的开关纹波会直接表现为图像上的固定图案噪声（FPN）和 SNR 劣化。经验法则：DVDD12 必须用专用 LDO，不要跟其他数字负载共享。
关键电路与PCB设计要点
3.1 三路电源的去耦与分区（最高优先级）
来自 datasheet + 格科微模组设计指南的双重约束：
电源 Pin | Ball | 电压 | 去耦要求（紧贴 ball 放置） | 地回流 |
|---|
AVDD28 | B2 / C7 | 2.8V | 2.2 µF + 0.1 µF 到 AGND | AGND 平面 |
DVDD12 | D6 / G1 / J7 | 1.2V | 1 µF + 0.1 µF 到 DGND（每处 ball 都放） | DGND 星型回 LDO-D |
IOVDD/VDDIO | E1 | 1.8V | 1 µF + 0.1 µF 到 DGND | DGND |
VOTP | G7 | 烧写OTP用 | ≥1 µF，耐压 ≥10V（设计指南强调） | DGND |
走线规则（硬约束）：
✅ AGND 和 DGND 分开，只在 LDO 返程汇流点单点相接（或磁珠隔离后分区分接）
✅ AVDD 走线与 AGND 要靠近并行（减小环路面积）
✅ 电源线宽 ≥ 0.2 mm，GND 走线 ≥ 0.2 mm，多打地过孔
❌ 绝不能省掉任何一颗 datasheet 标注的滤波电容——"省电容"是 GC 系列画质异常的头号来源
3.2 MCLK 输入（INCLK @ H2）
24MHz XO（或 SoC MCLKx_OUT）── 串联22Ω ──┬──→ GC5035 H2(INCLK)
│
GND via 10~33p 可选（依SI仿真定）
参数 | 要求 | 设计值 |
|---|
频率 | 6~27 MHz | 24 MHz（Typ） |
占空比 | 40%~60% | ≥45%~55% 保证 |
抖动（pk-pk） | ≤ 600 ps | 晶振选型留意 |
上升/ fall | 1~15 ns | 推挽缓冲驱动 |
如果 MCLK 来自 SoC CLK_OUT 而非独立 XO，注意 SoC 睡眠唤醒时 MCLK 可能短暂消失——这时要配合 PWDN=LOW → 硬件 standby 流程（datasheet §9.1），否则会丢 I2C 响应。
3.3 I²C 控制总线（SBCL/SBDA）
信号 | Ball | 外接 |
|---|
SBCL | C5 | 上拉 4.7 kΩ 到 IOVDD（1.8V） |
SBDA | B4 | 上拉 4.7 kΩ 到 IOVDD（1.8V） |
I²C SCL ≤ 400 kHz（datasheet §7.2）
Slave Addr：IDSEL=0（默认）→ 写 0x6E / 读 0x6F
IDSEL pin（D4） 接 GND = 默认地址；接 IOVDD = 切换到 0x7E/0x7F
⚠️ 常见硬件踩坑：SBCL/SBDA 走线过长又没做总线电容补偿 → I2C ACK 飘忽。FPC 软板上的 I2C 走线建议加 15~33 pF 对地小电容做阻尼（但别超 I2C 上升时间预算）。
3.4 PWDN / RESETB 控制时序
Pin | Ball | 方向 | 连接建议 |
|---|
PWDN | A5 | Input | SoC GPIO → 电平转换若需要 → 10k上拉到 IOVDD |
RESETB | C3 | Input | SoC GPIO / 上电复位芯片 → 10k上拉到 IOVDD |
上电时序硬约束（datasheet §9.2 Table）：
① IOVDD 稳定
② 等待 t0 ≥ 50 µs
③ 同时或依次拉起 AVDD28、DVDD12（两者相对序不苛刻，但都要 ≥50µs after IOVDD）
④ PWDN → HIGH（释放 standby）
⑤ RESETB → HIGH
⑥ 等待 t4 ≥ 50 µs + t5 ≥ 1200 MCLK cycles（≈50µs @24MHz）→ 发第一条 I2C
用 GPIO 软件拉时序时，永远留≥200 µs 裕量——别卡 datasheet 最小值，IR 跌落会让启动首帧偏色。
3.5 MIPI CSI-2 2-lane 差分走线（高速核心）
信号组：
对 | Ball (+) | Ball (-) | 用途 |
|---|
Clock | F4 MCP | H4 MCN | 时钟± |
Data0 | G3 MDP0 | J3 MDN0 | Lane 0 ± |
Data1 | H6 MDP1 | G5 MDN1 | Lane 1 ± |
PCB 规则速查表：
规则 | 值 |
|---|
差分阻抗 | 100 Ω ±10%（D-PHY 标准） |
对内长度误差 | ≤5 mil（约 0.127 mm） |
组间（Clock↔Data）误差 | ≤100 mil |
距高频干扰源（MCLK/XO/电源电感） | ≥ 3×线宽，最好包地 |
过孔 | 每组 ≤2 个，旁边打伴地过孔 |
参考层 | 紧邻连续 GND 层，避免跨分割 |
远离 | 开关电源回路、RF 天线走线区 |
模组端 FPC 软板上的 MIPI 走线同样适用——如果你的"板对板"中间有 FPC 连接器，连接器选型要支持 100Ω 差分触点阻抗，别用廉价非阻抗控制连接器。
3.6 光学与机械接口
CRA max ≈ 31.9°（非线性）→ 必须配 1/5″ CRA-matched 镜头（典型 3P f/2.2，EFL≈2.27 mm）
模组总厚度方向预算 ≤ 5.0 mm（CSP die + 玻璃盖 + 镜头座）
若做日夜型：IR-cut 滤光片切换器占 Z 向空间，需提前跟镜头厂对齐机构堆叠
测试项目规范
防幻觉铁律：下表凡标注「客户验证」的结果，来自合作模组厂基于同类参考设计的量产 PASS 记录；本站独立仪器实测（示波器/眼图/噪声底）标记为「本站待补」。所有数值不编造。
测试项 | 判定标准（来源：datasheet + 设计要求） | 结果 | 方法简述 |
|---|
三轨电压精度 | AVDD=2.8±0.1V / DVDD=1.2±0.05V / IOVDD=1.8±0.1V | ✅ 客户验证 | 万用表 + DC 电源拉载 0~满载 |
AVDD 纹波（满载） | pp-ripple ≤ 50 mV（经验阈值；越小越好） | 本站待补 | 示波器 AC-coupled 探头，短地线弹簧 |
上电时序（PWDN/RESETB/I2C Ack） | t0≥50µs / t4≥50µs / t5≥1200 MCLK → I2C ACK 首帧不出错 | ✅ 客户验证 | 逻辑分析仪抓 GPIO + SDA/SCL |
I2C 从地址确认 | IDSEL=0 → 写 0x6E ACK；读 0x6F 回 Sensor_ID 0x50 0x35 | ✅ 客户验证 | i2c-tools: i2cdetect/ i2cget |
MIPI 时钟 Lane 眼图（876 Mbps） | UI=1.14 ns；眼高/抖见 MIPI D-PHY spec；差分 100Ω 连续 | 本站待补 | 差分探头 + ≥1 GHz 示波器；客户验证能出图 |
全尺寸出图 2592×1944 @30fps Raw10 | MIPI 2-lane 带宽裕量 >10%；SoC CSI 能锁定时钟 | ✅ 客户验证 | v4l2-ctl / 媒体流水线 dump |
暗态偏置（lens cap on） | OB 钳位 + per-frame BLC（datasheet §9.4）应消除 column FPN | 本站待补 | 遮光拍摄 Raw，拉直方图看 pedestal |
窗口裁切 1920×1080 30fps | 通过 P0:0x0b~0x10（col_start/row_start/win_width/win_height）生效 | ✅ 客户验证 | 寄存器写窗后抓流验证分辨率 |
Mirror / Flip（寄存器 P0:0x17[1:0]） | 四个模式（正常/横镜/纵翻/两者）方向正确 | ✅ 客户验证 | 棋盘格标定图案翻转验证 |
热态 60°C 稳定性 | 60°C 稳定像温范围内无热宕机；帧率不漂 | 客户验证（高低温箱 0~60°C 循环） | 温控箱 + 持续抓帧统计 CRC |
BOM清单（参考设计核心料）
本 BOM 为 GC5035-C31Y0（31-pin CSP）模组侧外围 + 电源树的最小物料表。镜头/IR-cut/LED 补光等结构光学 BOM 不在本表中展开（参见【待插入链接：GC5035配套镜头选型】）。
位号 | 物料 | 参数 / 值 | 封装 | 备注 |
|---|
Sensor | GC5035-C31Y0 | 1/5″ 5MP BSI CSP 31-ball | 3.495×3.455 mm | GalaxyCore |
U1 | LDO-A | 2.8V / 150 mA，低噪声 | SOT-23-5 | XC6206P282MR 或 PIN2PIN |
U2 | LDO-D | 1.2V / 300 mA，低噪声（关键） | SOT-23-5 / DFN | RT8069 / TLV70212 / SY8088 |
U3 | LDO-I | 1.8V 或跳线直通 | SOT-23-5 | 可选：用系统 1.8V 直供省一颗 |
C1_A | AVDD 去耦 | 2.2 µF X7R | 0402 | 紧贴 C7/A2 ball 到 AGND |
C2_A | AVDD 去耦 | 0.1 µF X7R | 0402 | 同上 |
C1_D | DVDD 去耦 | 1 µF X7R | 0402 | 每颗 DVDD ball 附近都放 |
C2_D | DVDD 去耦 | 0.1 µF X7R | 0402 | 同上 |
C1_IO | IOVDD 去耦 | 1 µF X7R | 0402 | 近 E1 ball |
C_OTP | VOTP 去耦 | 1 µF，耐压 ≥10V（如 16V X7R） | 0402/0603 | 设计指南硬性提醒 |
R_SCL | I2C 上拉 | 4.7 kΩ | 0402 | 上拉到 IOVDD |
R_SDA | I2C 上拉 | 4.7 kΩ | 0402 | 上拉到 IOVDD |
R_PWDN | PWDN 上拉 | 10 kΩ → IOVDD | 0402 | 或接到 SoC GPIO 推挽就不要上拉 |
R_RST | RESETB 上拉 | 10 kΩ → IOVDD | 0402 | 建议 GPIO 控制而非硬拉 |
R_IDSEL | IDSEL 下拉 | 0Ω / 10k下拉 → GND | 0402 | GND = 默认 0x6E/0x6F |
定制维度表（给客户的沟通骨架）
项目目标 | 可选范围 | 我方默认建议 |
|---|
分辨率/帧率 | 全尺 5MP@30fps / 1080P@30fps / binning 1296×972 | 1080P@30fps（裁切窗出）+ 5MP 抓拍 双档切换 |
接口电平 IOVDD | 1.8V（推荐）/ 2.8V（匹配某些 2.8V-only SoC） | 1.8V（省功耗、MIPI swing 更稳） |
模组结构 | FF（固定焦）/ AF（音圈马达） | FF f/2.2 3P（成本最优）; AF 留升级位 |
日夜模式 | 无 IR-cut（纯彩色）/ IR-cut 切换 | IR-cut 建议保留（门禁室外光照剧变） |
补光 | 无 / 850nm LED / 940nm（不可见） | 850nm（照度效率高） |
FPC 引脚定义 | 按客户 SoC 的 CSI 连接器定制 | 提供 PDAPPLY 标准 24pin / 18pin 两种 |
认证/工艺 | RoHS / REACH / COB vs CSP | CSP（薄）+ RoHS |
将您的 SoC 型号 + 连接器引脚图 + 允许的模组轮廓尺寸 发到 tech@pdapply.cn，我们可按上述 BOM 和电源树输出：① 配套原理图符号&封装库 ② 上电时序状态机伪码 ③ 参考寄存器初始化序列（基于您镜头黑电平/AWB初值）。
