项目背景与需求定义
在现代工业自动化产线上，对零部件进行高速、在线、非接触式的精密尺寸测量与表面缺陷检测，是提升产品质量与生产效率的关键。传统方案往往面临两难选择：使用高分辨率传感器则对焦慢、易受振动影响导致模糊；使用全局快门传感器则分辨率有限，难以捕捉微米级缺陷。本项目旨在开发一套基于高分辨率CMOS的视觉检测系统，核心需求是在保证6400万像素级超高图像细节的前提下，实现毫秒级的自动对焦与重新对焦能力，以应对生产线上的位置波动，并利用交错HDR技术克服金属反光、阴影等复杂光照干扰，实现稳定、可靠的100%在线全检。
选型思考：为什么是OV64B40？
场景匹配 - 微米级缺陷捕捉：OV64B40原生9248x6944分辨率，配合高精度远心镜头，其单像素尺寸仅0.7μm，经光学放大后，可实现亚像素级的尺寸测量与缺陷识别能力，适用于PCB焊点检测、精密齿轮尺寸测量、半导体封装外观检查等场景。参数支撑：分辨率 9248x6944， 像素尺寸0.7μm。
场景匹配 - 应对产线振动的革命性对焦：其Type 2 2x2 ML 4-cell PDAF技术是解决工业现场难题的利器。当工件在传送带上轻微跳动或位置不一致时，传统对比度对焦（C-AF）速度慢且容易失败。OV64B40的4-cell PDAF能像人眼一样，在单帧内直接计算出离焦量并驱动镜头，实现对运动或位置变化目标的实时追踪对焦，极大提升检测系统的鲁棒性和吞吐量。技术支撑：Type 2 2x2 ML PDAF (4-cell)。
场景匹配 - 克服工业现场复杂光照：工业现场光照不均，金属件反光、深色材料吸光会造成极大光比。OV64B40支持的2或3曝光交错HDR技术，能在单帧周期内捕捉不同曝光时长的信息并合成，有效扩展动态范围，确保亮部不过曝、暗部有细节，减少误检和漏检。技术支撑：Stagger HDR 2/3 exposure timing。
场景匹配 - 灵活的输出与帧率：支持4-cell binning输出1600万像素画面，在不需要极限分辨率的场景下，可大幅提升帧率，满足高速流水线的检测节拍要求。同时，其MIPI C-PHY/D-PHY高速接口能满足大数据量的实时传输。参数支撑：支持4-cell binning， MIPI接口速度高达3.0 Gbps/lane (D-PHY) 或 2.45 Gsps/trio (C-PHY)。
实测支撑：其核心参数与特性分析，可参考本站深度解读：【OV64B40数据手册深度解读：核心参数索引、竞品对标与场景落地评级】。
https://pdapply.com/archives/ov64b40
系统架构设计
本方案以OV64B40为核心成像单元，搭配工业级镜头、光源、触发传感器及嵌入式视觉处理器，构成一套完整的机器视觉检测系统。系统通过外部触发信号同步抓拍，图像数据经高速接口传输至处理器进行实时算法分析。

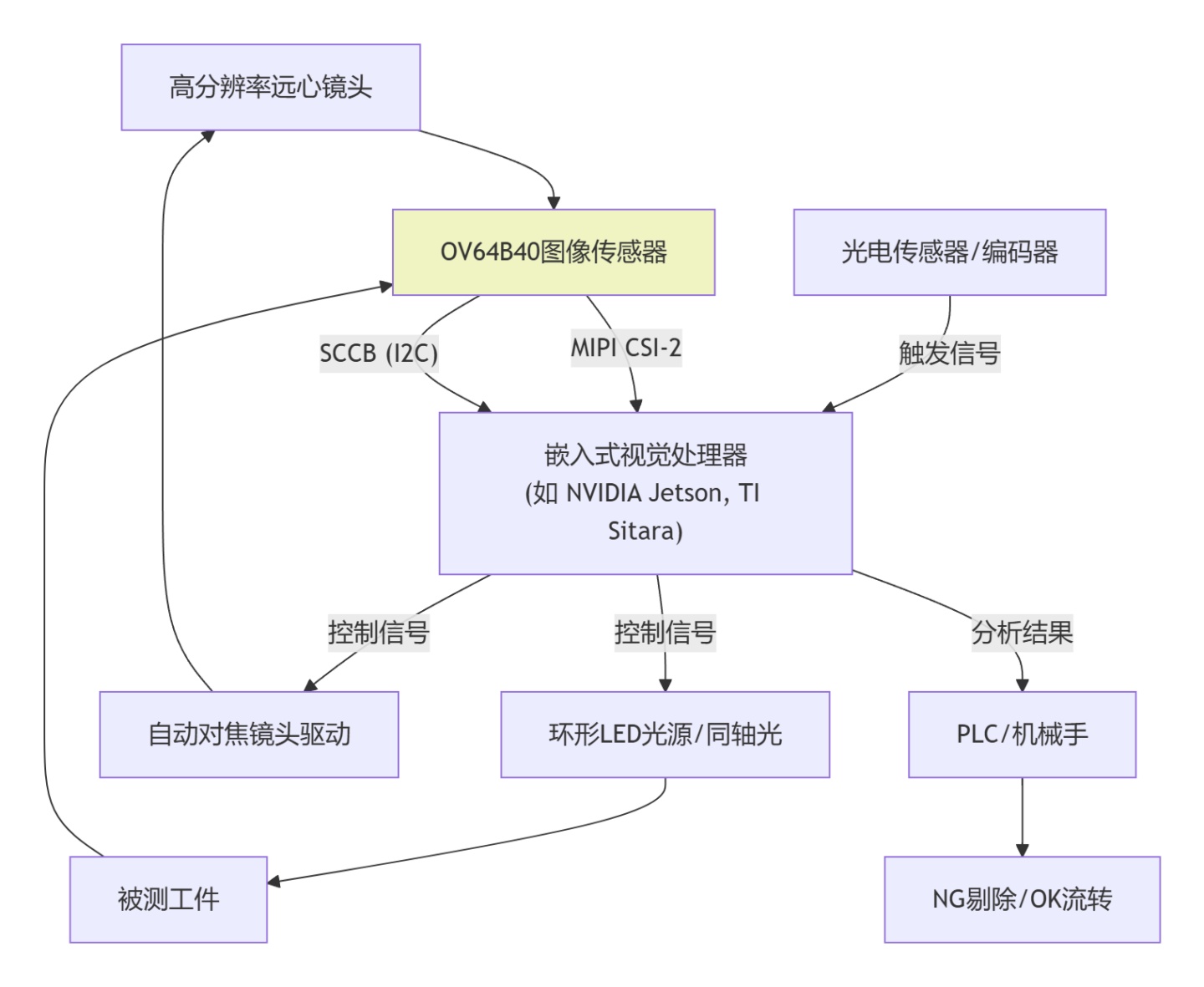

架构图说明：被测工件经过检测工位时，触发传感器发送信号给视觉处理器。处理器同步控制光源打光，并通过SCCB总线命令OV64B40执行一次对焦与拍摄。传感器通过MIPI接口将高分辨率图像数据高速传输至处理器，由内置的AI算法或传统视觉算法进行实时分析（如尺寸测量、缺陷分类）。分析结果（OK/NG）通过IO或网络发送给PLC，控制后续的分拣或剔除动作。整个对焦、拍摄、处理、决策流程在百毫秒内完成。
关键电路与PCB设计
电源与噪声控制：工业环境电磁干扰复杂。OV64B40的三路电源（AVDD 2.8V， DVDD 1.1V， DOVDD 1.8V）必须采用低噪声LDO或高性能DC-DC，并增加磁珠和π型滤波。模拟地（AGND）与数字地（DGND）需采用单点连接，PCB布局上应将传感器模拟部分与处理器等数字噪声源隔离。
同步触发与精准时序：需设计可靠的光耦隔离触发输入电路，防止现场电气噪声干扰。确保传感器曝光开始（EXP_START）信号与外部触发、光源点亮之间的时序严格同步，这是实现高重复精度检测的基础。
MIPI高速接口与抗干扰：工业现场线缆可能较长。MIPI差分线对（D-PHY或C-PHY）的PCB走线需严格控制阻抗与等长。建议使用带屏蔽的工业级FPC/线缆，并在接收端（处理器）添加共模扼流圈（CMC）以增强抗共模干扰能力。
散热与可靠性：连续工作时传感器会产生热量。应在传感器背面PCB区域布置导热过孔，将热量传导至背面较大的铜箔或附加的散热片，确保在工业宽温环境下（如0-70°C）长期稳定工作。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
