OV5647 卷帘快门 5MP 摄像头模组方案全解析
——安防监控·低端高拍仪·静态人脸抓拍的三轨落地设计
一句话定位：OV5647 在"方案落地"里经常被误读成纯录像传感器（1080p30），但它真正的商业价值是一个双轨成像器件——录像轨跑窗口化高帧率（1080p30 / 720p60），抓拍轨吃满阵 5MP 静态（QSXGA @ 15fps）。后者才是它切入高拍仪、门禁人脸抓拍、票据OCR这些"静态拍照优先"场景的理由。
一、项目背景与需求定义
很多客户找过来时的需求描述是混在一起的：
展开说三类最典型的落地形态——它们共用同一颗 OV5647，只是软件管线切不同模式：
① 基础安防 IPC / 可视门铃（录像主轨）
主输出：1080p @ 30fps（crop） 或 720p @ 60fps（binning）
触发事件（移动侦测/按键）时可瞬时切 QSXGA still 存一张 5MP 证据图
场景约束：固定焦距、光源相对稳定、容忍轻微果冻（无高速旋转件穿帧）
② 低端高拍仪 / 文档扫描抓拍（拍照主轨）
不需要30fps——要的是 2592×1944 @ 15fps 的静态清晰度（A4纸撑满视场时的文字可读性）
镜头从"监控广角"换成 更长EFL / 更低畸变 的定焦（或M12可换镜座），俯拍安装
照明改用 补光灯脉冲同步曝光（避免荧光灯 50/60Hz 条纹，OV5647 有 ABF/ABLC 辅助但硬件上最好还是控光）
成本杀手锏：不需要全局快门、不需要大靶面，传感器+BOM压进极致
③ 门禁 / 静态人脸识别抓拍（混合轨）
日常待机走 720p60 预览（低延迟、人脸框跟踪顺滑）
触发（人体感应/按键）→ 暂停流 → 切 QSXGA still → 抓一张 5MP 给人脸识别算法或存档
关键点：卷帘快门在这里不致命，因为人脸不是活塞连杆——你怕的不是曝光方式，而是低频日光+荧光混光导致的色偏/频闪带，这靠 AEC+ABF+曝光策略解决，不是换GS
二、选型思考：为什么是 OV5647（而不是 IMX219 / OV5640 / GC 系列）？
一句话：你选 OV5647 不是为了"画质惊艳"，而是为了"5MP静态 + 1080p录像 + 极限BOM"这三件事同时成立。

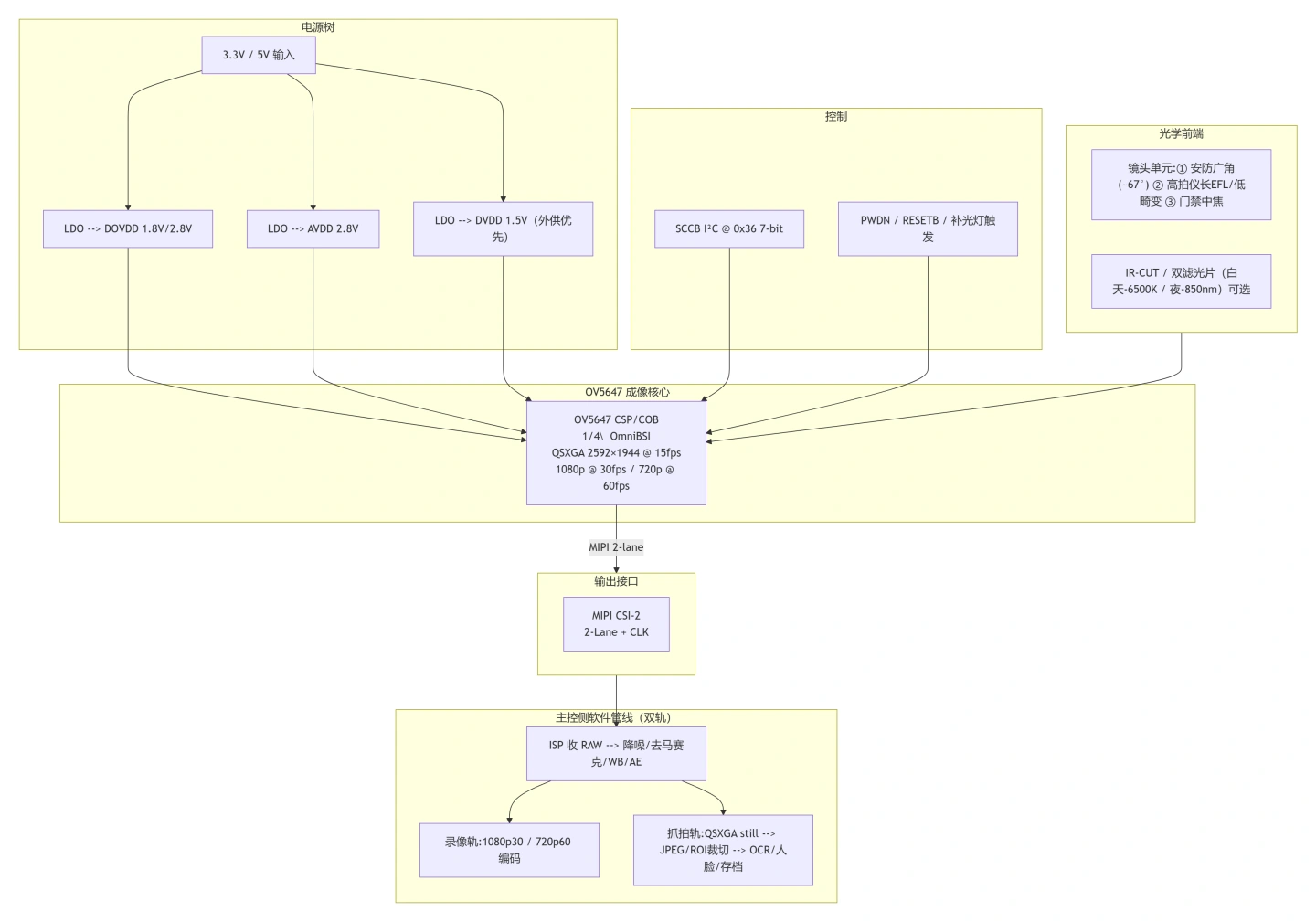

三、系统架构设计
架构的精髓就一句：硬件只有一套，软件要按场景切模式切换时序——从 preview/record 切到 still capture 时，务必遵守 OV5647 的 PWDN→20ms→SCCB 初始化稳定窗口，不要让主控"硬切分辨率"跳过传感稳定时间，否则你得到的是半曝光废图。
四、关键电路与 PCB 设计要点（落地版，不是复述手册）
4.1 三电与发热——这次把"高拍仪/门禁"的特殊工况说透
高拍仪和门禁的特点是：补光灯一亮，瞬间电流叠加在 AVDD 上。如果你的 AVDD 2.8V 轨同时喂了 sensor 和 LED 驱动参考，压降会直接把 AEC 打乱（画面呼吸/色偏）。
4.2 镜头与安装——三类场景的镜头策略不一样（很多人用错）
4.3 MIPI 走线——别让"偶发黑线/CRC错帧"毁交付
OV5647 复用 D[9:4] 做 MIPI 2-lane（Lane0/CLK/Lane1）：
Lane 对内等长 ±0.15mm
连续参考地平面，不要在 FPC 弯折区打断回流
AC 耦合 0.1µF 靠近主控端（依平台 ref design）
FPC 选 opposite-side contacts 15pin 1.0mm（树莓派 V1 拓扑就是这个），插向标记朝镜头侧丝印清楚，否则售后插反率会教你做人
五、软件管线建议（双轨模式切换——这部分决定"能不能卖出去"）
[常态] 预览/录像：1920×1080 @ 30fps（crop）或 1280×720 @ 60fps（binning）
└─ ISP：AE/AWB 连续跑，降噪偏"视频模式"（时域轻、空间保细节）
[触发] 抓拍事件到来：
1. 停 stream（或 hold frame）
2. SCCB 切模式 → 2592×1944 @ 15fps 窗口
3. 等 ≥1–2 帧稳定（尤其如果刚才还在 720p60，模拟前端需要 settle）
4. 抓 RAW10 → ISP still pipeline（更强降噪/sharp/CA/gamma）
5. 输出 JPEG / 裁剪ROI送OCR / 抽人脸区送识别
6. 切回录像轨工程经验提示：卷帘传感器做"抓拍"最怕的不是清晰度，而是触发那一帧刚好被 fluorescent banding 污染。对策组合：AE 锁定在 1/100s 或 1/120s 整数倍 + ABF 开 + 补光灯用非荧光（白光LED脉冲/恒流），能解决 80% 的"抓出来一张有条纹"投诉。
六、测试项目规范（补全"静态拍照"维度的验收）
七、BOM清单（核心，与上文一致）
八、立即获取定制方案
📧 tech@pdapply.cn，标题：【OV5647方案定制：安防/高拍仪/门禁】{项目名}
PDAPPLY 晟跞®科技 技术团队提示：OV5647 在这个方案里真正的卖点从来不是"能跑1080p30"——那只是入场券。真正让你赢下单的项目表述是："同一颗 sensor 同时兜底录像轨 + 5MP 静态抓拍轨，BOM压到 1/4" 档最低，镜头供应链三年不断。" 技术选型需结合具体产品定义，如需实测数据或定制方案欢迎联系。更多深度解析请关注 PDAPPLY.COM。
