先说清楚一件事：OV5645 是 Rolling Shutter，不是全局快门
网上流传的一些"方案"模板张嘴就来"全局快门"，对OV5645来说属于张冠李戴。OV5645 是 OmniVision 基于 OmniBSI+™ 像素架构的 Rolling Shutter（卷帘快门） CMOS 传感器。这意味着它逐行曝光——如果你的画面里有高速旋转的叶片或摄像头本身在剧烈振动，会出现经典的"果冻效应"（jello / skew）。
但这并不妨碍它成为智能门铃、可视对讲、轻量级IPC的首选之一。 原因很简单：上述场景的拍摄主体大多是人脸、人体、门口包裹、慢速移动——rolling shutter 在这里不会成为致命短板，而你换来的是 5MP高清分辨率 + BSI+ 低照度灵敏度 + MIPI CSI-2 低功耗小体积 的成本优势组合，这是同价位全局快门方案给不了的。
一、项目背景与需求定义
以 智能门铃 / 可视对讲 / 轻量级网络摄像头（IPC） 为例，产品经理和硬件负责人反复踩到的坑通常集中在三个方向：
OV5645 的 BSI+ + 5MP + 双通道 MIPI CSI-2 低功耗架构，恰好在这条"成本—画质—功耗—体积"的平衡线上打在了甜点上。
选型思考：为什么是 OV5645 + BSI+ + MIPI？
1. 场景匹配：为什么 Rolling Shutter 在这里可接受
智能门铃/可视对讲的画面特征是：
主体运动速度低（人走近门口 0.5–1.5 m/s，不存在高速穿越）
摄像头本体安装稳固（墙面/门板固定，不会有手持抖动级的高频角速度）
关键帧以触发抓拍 + 低帧率预览为主（而非连续高速运动追踪）
在这些条件下，rolling shutter 的几何畸变（skew/wobble）通常在子像素到1–2像素级别，对人脸特征提取、包裹识别、H.264压缩码率的实际影响 可控。真正要盯的指标反而是：低照度 SNR、IR截止切换干净程度、自动曝光响应曲线——这些才是决定"晚上能不能认出是谁"的关键。
⚠️ 如果你要做的是传送带上的高速扫码或运动零件检测——那请果断换全局快门 sensor（如 OG02B10 / OV7251 等），OV5645 不适合那种场景，我们不硬吹。
2. 规格锚点（核心武器）
系统架构设计

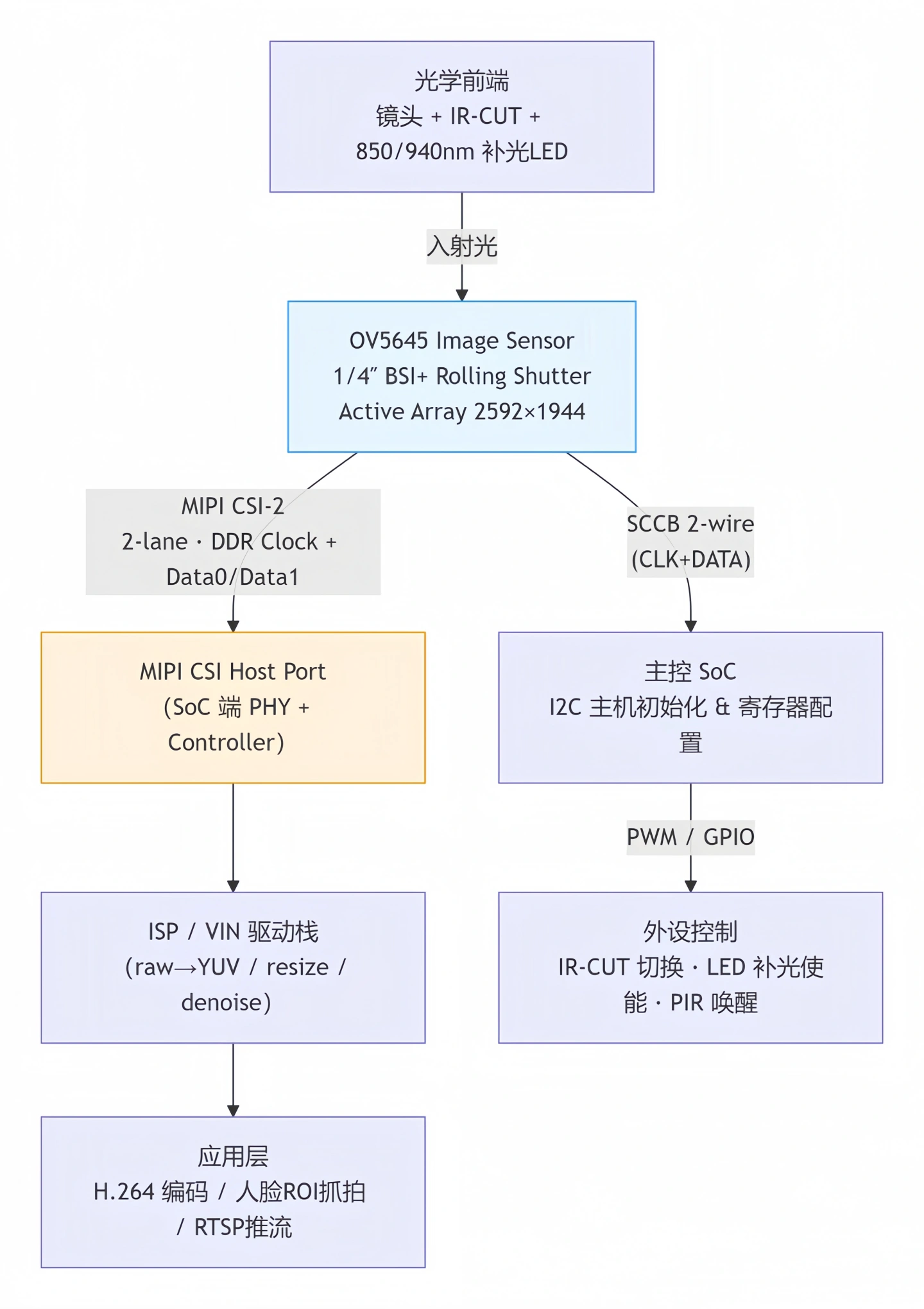

典型的 OV5645 → 主控 SoC → 应用层 链路如下：
架构图说明：OV5645 的光学前端（镜头 + IR-CUT + 补光）决定了"进来的光好不好"；sensor 通过 2-lane MIPI CSI-2 把图像数据推给 SoC 的 CSI 端口；同时主控通过 SCCB（类I2C，2线） 完成上电时序与寄存器配置。PIR 或按键触发唤醒后，系统在百毫秒级内完成 AEC 收敛 + 第一帧有效抓拍——这才是智能门铃体验的胜负手。
关键电路与 PCB 设计要点
OV5645 本身是高度集成的 CameraChip™ SoC，外围不算复杂，但几个坑反复有人踩：
1. 电源轨设计（三路别混）
走线原则：模拟与数字回流路径分区；AVDD 滤波电容靠近 pin；MIPI 差分对下方要有 完整参考地平面，不要跨分割。
2. MIPI CSI-2 两对差分走线
Lane0 / Lane1 + 时钟对：差分阻抗目标 100Ω ±10%
长度匹配：组内 ±0.5mm 量级即可（OV5645 速率没到那么凶），但 不要让 clk 和 data 的 skew 随便飘
避免在 MIPI 走线下穿高频开关电源回路
3. 时钟输入（XCLK）
OV5645 外部输入时钟典型 6–27MHz（多数模组厂默认 24MHz 晶振）
时钟质量直接影响 PLL 抖动和 MIPI 输出稳定性 → 晶振接地脚短接到参考平面、振幅别欠驱
4. 上电时序 & 复位
SCCB 配置前的 PWDN / RESETB 时序必须按 datasheet 的 T1-T4 等参数留足延时。经验问题排在前三位的是：
主控驱动里 "reset 拉低只等了 1ms" → sensor 偶尔不响应 SCCB
首次 i2c 读 ID 太快 → 返回 0xFF
AVDD 还没稳就开始送时钟 → sensor 内部状态机歪了
📌 PDAPPLY 实测建议：第一次打板，PWDN/RESETB 至少各留可调 RC（或让 GPIO 软件可控），别钉死在硬件-only复位——调试期你会感谢自己。
为客户实测与性能验证提供测试项目规范
以下"标准要求"列为本类应用场景的行业通行基线；OV5645 项目我们已完成内部点亮与基本成像验证，应用级实测数据请您在自己的光环境与外壳条件下跑一轮（因为镜头通光量、IR-CUT切换时机、补光均匀性对最终结果的影响大于 sensor 本身）。
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OV5645+智能门铃/IPC】。
BOM 关键件概览（风险视角）
