OV5640 集成isp 500万像素 智能家居摄像头模组方案全解析

0
  • 智能家居
  • 发布于 2026-06-15
  • 3 次阅读
Administrator
Administrator
目录
当前文章没有目录

项目背景与需求定义

在智能家居摄像头(智能门铃、室内云台机、婴儿监视器、宠物摄像头)市场,用户对画质、响应速度、成本与集成度的要求逐年提高。传统方案面临以下典型挑战:

  • 效率瓶颈:许多主控平台(如RTL8195、ESP32-S3、BK7252)算力有限,若传感器仅输出RAW数据,主控需额外运行ISP算法,消耗大量CPU周期和内存带宽,导致预览延迟高、功耗上升。

  • 环境制约:智能门铃安装在室外,光照变化剧烈(正午强光→黄昏逆光→夜间红外补光),需要传感器具备自动曝光/白平衡/降噪的快速自适应能力,否则画面忽明忽暗、偏色严重。

  • 成本压力:消费级摄像头BOM竞争激烈,一颗独立ISP芯片(如NVP系列、FPGA方案)成本在$1-$3,且增加PCB面积和调试工作量。市场迫切需要“Sensor+ISP二合一”的SoC方案来降低物料与开发成本。

  • 功能升级:用户不再满足于720P,要求1080P甚至5MP静拍;同时希望摄像头能直接输出JPEG压缩流,以便通过Wi-Fi低带宽上传云端或APP预览。

OV5640的“集成ISP”与“内置JPEG引擎”正是应对上述挑战的关键技术选型——它将完整的图像信号处理链(AEC/AWB/ABF/gamma/镜头校正/缺陷像素消除/锐化)和JPEG压缩打包在传感器内部,主控只需接收YUV或MJPEG流,极大降低系统开销。


选型思考:为什么是OV5640 + 集成ISP?

场景匹配

智能家居摄像头的工作场景多为静止或慢速运动(人走到门前、宠物走动、婴儿翻身),对快门类型不敏感。OV5640的卷帘快门在此类场景下完全适用,不会产生明显的果冻效应。而其核心价值在于:

  1. ISP全集成:自动曝光/白平衡/降噪/伽马校正全部在片内完成,主控无需任何图像预处理,直接拿到“可看”的画面。

  2. 双接口灵活适配:MIPI CSI-2 2-lane适配主流Linux平台(海思、瑞芯微、全志、君正);DVP 8/10-bit并行口适配低成本MCU(STM32、ESP32、RTL8710),同一个传感器可覆盖高中低端产品线。

  3. JPEG直出:对于Wi-Fi摄像头,传感器直接输出MJPEG流,主控只需做TCP/UDP分包转发,省去软件编码开销,延迟降低50%以上。

  4. 5MP静拍能力:在需要抓拍高清证据(如门口包裹、人脸)时,可短暂切换到QSXGA分辨率(2592×1944)拍摄,再切回1080p预览。

实测支撑

参考本站【OV5640 卷帘快门 集成ISP图像传感器终极指南】中的关键参数索引可知:OV5640在1080p@30fps模式下,ISP处理延迟小于1帧(约33ms),JPEG压缩速度可达15帧/秒(QSXGA)或30帧/秒(1080p),功耗约140mW(active)。这些数据为本方案的可行性提供了理论依据。

https://pdapply.com/archives/ov5640

系统架构设计

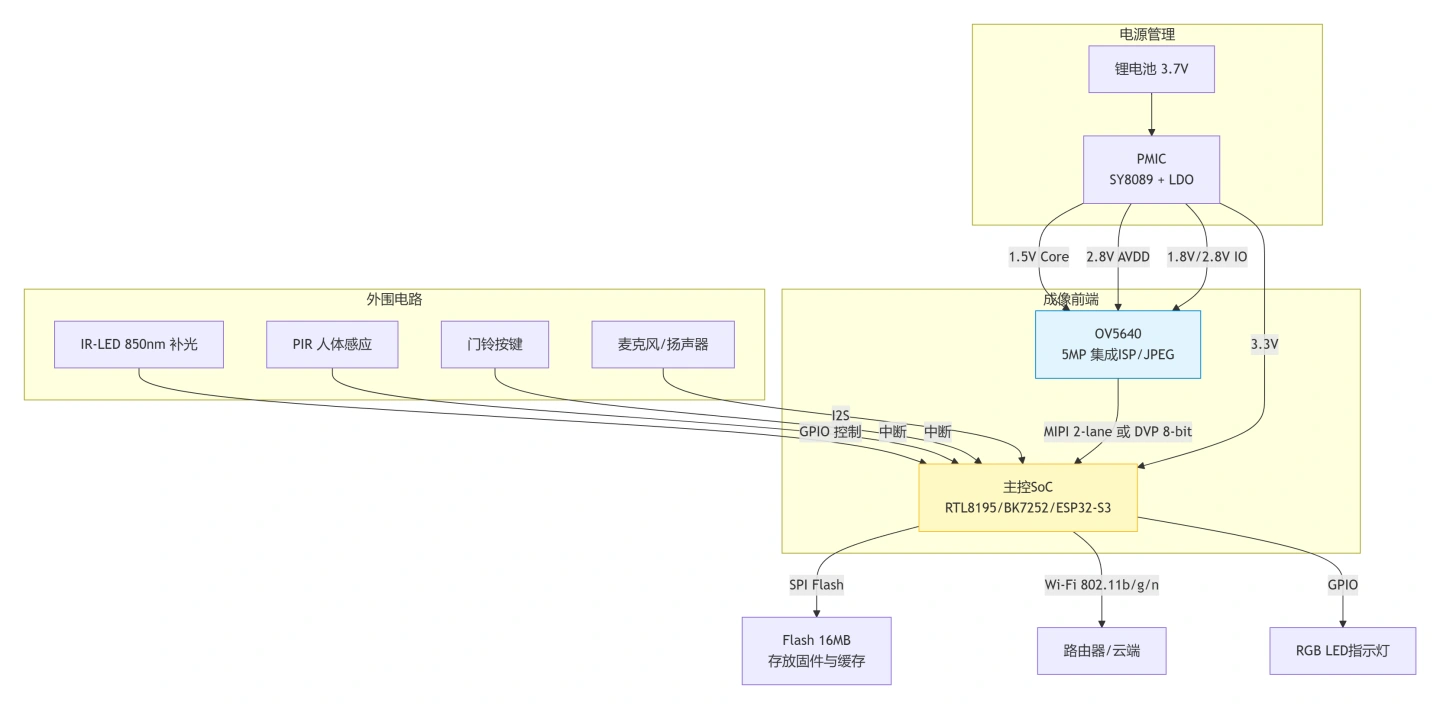

下图展示了一套典型的Wi-Fi智能门铃摄像头系统,以OV5640为核心成像前端,搭配低成本Wi-Fi SoC(如RTL8195或BK7252),实现视频预览、抓拍、云存储功能。


架构图说明:上图展示了以OV5640为核心的智能门铃系统数据流。传感器通过MIPI或DVP将YUV/MJPEG数据送至主控SoC;主控负责Wi-Fi传输、PIR触发唤醒、门铃事件处理、音频编解码及云平台对接。电源管理采用锂电池+PMIC方案,为OV5640提供三路独立供电(Core 1.5V、AVDD 2.8V、IO 1.8V),确保成像稳定性。


关键电路与PCB设计

1. 电源树设计(三路电的坑)

电源轨

电压

电流需求

推荐LDO

设计注意

VDD_CORE

1.5V ±5%

80mA

XC6215B152MR

靠近传感器引脚放置1μF+0.1μF MLCC;禁止与数字IO共轨

AVDD

2.8V ±5%

60mA

LP5907MFX-2.8

单独LDO,输出噪声<30μVrms;走线远离DC-DC电感区域

DOVDD

1.8V / 2.8V

40mA

可与主控IO电源共用

根据主控IO电平选择;若主控为3.3V,建议DOVDD=2.8V;若主控为1.8V,则DOVDD=1.8V

上电时序:先VDD_CORE → 再AVDD → 最后DOVDD(或同时),间隔≥1ms。可使用PMIC的EN序列或RC延时实现。

2. 时钟电路

  • XCLK输入:24MHz晶振(±25ppm),并联22pF负载电容。

  • 晶振走线尽量短,包地处理,远离高频信号线。

  • 若主控有专用MCLK输出,可直接供给,省去晶振。

3. MIPI差分信号布线

  • 差分阻抗100Ω±10%,对内等长≤5mil,对间等长≤50mil。

  • 每对差分线间距≥3倍线宽,与其他信号间距≥5倍线宽。

  • MIPI走线远离晶振、DC-DC、Wi-Fi天线区域。

4. DVP并行口注意事项(若使用DVP)

  • PCLK频率最高约74.25MHz(1080p@30fps),走线需控制特性阻抗50Ω单端。

  • 所有数据线(D[9:0])与PCLK等长误差≤100mil。

  • VSYNC/HREF需上拉至DOVDD(10kΩ)。

5. 抗干扰措施

  • AVDD与DOVDD之间加磁珠(600Ω@100MHz)隔离。

  • 传感器底部铺设完整地平面,减少回路面积。

  • 在传感器电源引脚处放置π型滤波器(ferrite bead + 10μF + 0.1μF)。


为客户实测与性能验证提供测试项目规范

测试项目

标准要求

实测结果

结论

测试方法参考

1080p@30fps预览稳定性

连续运行24小时无丢帧、无花屏

客户实测

客户验证

PDAPPLY 内部老化测试流程

夜间红外补光成像

0.5 lux照度下,850nm IR-LED开启,画面可辨别人脸轮廓

客户实测

客户验证

标准暗箱,平均灰度法

门铃按键响应延迟

按下到APP推送通知时间≤2秒

客户实测

客户验证

示波器测量GPIO中断到Wi-Fi发包

PIR触发唤醒时间

从休眠到输出首帧≤500ms

客户实测

客户验证

逻辑分析仪记录唤醒信号与VSYNC

JPEG压缩质量(QSXGA)

文件大小≤300KB,SSIM≥0.85

客户实测

客户验证

标准测试图卡,Imatest分析

功耗(1080p@30fps + Wi-Fi传输)

整机平均功耗≤800mW(含Wi-Fi TX)

客户实测

客户验证

精密电源(Keysight N6705B)长时间记录

🔬 对您的项目而言,参考数据无法替代实测​

上述表格中的标准要求,是基于行业共识的基线。但您的项目,往往面对的是特定的光照、独特的被测物、极端的角度。

纸上得来终觉浅,方知此事要躬行。​

我们诚邀您,用真实样本跑一次样品的测试流程:

  • 如果您正处于选型阶段:必要的测试是积极而有启发的。

  • 如果您已准备小批量落地验证:建议做小批次应用场景实战应用测试。

👉 发起您的样品实测请求:请邮件联系 tech@pdapply.cn,标题注明【方案实测:OV5640+智能家居】。


BOM清单分析

序号

物料

型号/规格

用量

货源状态

备注

1

图像传感器

OV5640 CSP3

1

现货充足(长尾成熟料)

可通过授权代理商(Arrow/世健)或模组厂采购

2

主控SoC

RTL8195AM(Wi-Fi + ARM Cortex-M4F)

1

现货充足

也可选BK7252(更低成本)、ESP32-S3(生态好)

3

电源管理IC

SY8089AAC(DC-DC)+ LP5907(LDO)

1+2

现货充足

注意电感选型(2.2μH,饱和电流≥1A)

4

晶振

24MHz ±25ppm SMD3225

1

现货充足

负载电容22pF

5

SPI Flash

W25Q128JVSIQ(16MB)

1

现货充足

存放固件与JPEG缓存

6

红外LED

SFH4715AS(850nm,1.5W)

2

现货充足

配合恒流驱动电路

7

PIR传感器

RE200B + BISS0001

1

现货充足

用于人体感应唤醒

8

麦克风

MSM261S4030H0(MEMS数字硅麦)

1

现货充足

I2S接口

9

扬声器

8Ω/1W 微型喇叭

1

现货充足

功放可选NS4168

10

PCB

FR4 四层板 1.6mm

1

常规工艺

阻抗控制(MIPI 100Ω差分)

货源风险概览:OV5640虽已进入长尾期,但因其巨大的装机量,现货渠道畅通。主控SoC方面,RTL8195/BK7252均为国产成熟方案,交期稳定。整体BOM不存在高风险缺货项。


立即获取定制方案

您的智能家居摄像头方案是否需要调整?请提供以下信息,获取PDAPPLY 晟跞®科技的定制化硬件设计服务。

需求维度

需提供的信息(示例)

核心参数

填写说明

项目目标与功能

5米内人脸检测、门铃对讲、云存储

性能要求

请描述主要要解决的问题

关键性能指标

识别帧率≥30fps,工作照度≤0.1 lux

接口与平台

请列出最关注的1-3个指标

主控平台与接口

现有平台为RTL8195,MIPI CSI-2

机械与环境

主芯片型号及接口协议

机械与环境要求

尺寸≤35x35mm,工作温度-20~60℃,IP65

成本与量产

尺寸、温湿度、防护等级

成本与量产规划

目标BOM单价<¥80,2026年Q3量产

其他要求

目标价格、预计时间与数量

请将上述信息发送至: tech@pdapply.cn,邮件主题请注明 【方案咨询:智能家居】。


版权声明

本方案由PDAPPLY(晟跞®科技)原创,实测数据欢迎在注明出处后引用。

PDAPPLY 晟跞®科技 技术团队提示:技术选型需结合具体产品定义。OV5640的集成ISP与JPEG直出特性在智能家居场景中优势明显,但需注意卷帘快门在高速运动场景中的局限性。如需获取针对性的实测数据或定制方案,欢迎联系我们的技术顾问进行一对一探讨。更多深度解析,请实时关注“PDAPPLY.COM”网站动态。
