项目背景与需求定义
在安防监控领域，传统摄像头面临两大核心挑战：昼夜成像切换的可靠性与复杂光线下的画面细节。机械式IR-Cut滤光片存在磨损、噪音与切换延迟问题，影响设备寿命与用户体验；而逆光、夜间车灯等大光比场景则容易导致画面过曝或欠曝，丢失关键信息。
本方案旨在开发一款24小时全天候彩色高清监控摄像头模组，核心需求如下：
可靠性：消除机械运动部件，实现静音、无延迟的日夜模式切换。
画质：在低照度（0.01 lux）下仍能输出可用图像，并在白天逆光场景下保留亮部与暗部细节。
性能：支持1080P@60fps流畅视频，满足智能分析（如人形检测、车牌识别）的帧率要求。
集成度：模组尺寸紧凑，便于集成到球机、枪机、智能门铃等多种形态产品中。
RGB-Ir技术与交错式HDR（Staggered HDR） 正是应对上述挑战、实现方案升级的关键技术选型。
选型思考：为什么是OV4686 + RGB-Ir？
场景匹配：OV4686集成的第二代RGB-Ir彩色滤光片阵列，用光学方式在同一颗传感器上实现了可见光与红外光的同步感测。这从根本上解决了机械IR-Cut的可靠性瓶颈，实现了真正的“零切换”日夜全彩，完美契合安防设备7x24小时不间断工作的需求。
性能支撑：其基于2.0µm OmniBSI-2背照式像素工艺，提供了高达1900 mV/lux-sec的灵敏度，保障了优异的低照度性能。同时，其支持的交错式3曝光HDR模式，能在单帧内合成高动态范围图像，有效应对逆光、夜间车灯等大光比场景，且无运动鬼影。
实测支撑：其核心特性与安防监控需求高度匹配，具体参数解读可参考本站《OV4686数据手册深度解读：RGB-Ir高灵敏度低照度传感器及竞品矩阵，安防监控首选》。
https://pdapply.com/archives/ov4686
系统架构设计
本方案以OV4686为核心，构建了一套完整的安防摄像头图像采集与处理系统。系统通过MIPI CSI-2接口将传感器数据传送至主控SoC，由SoC完成图像信号处理（ISP）、编码、智能分析及网络传输。

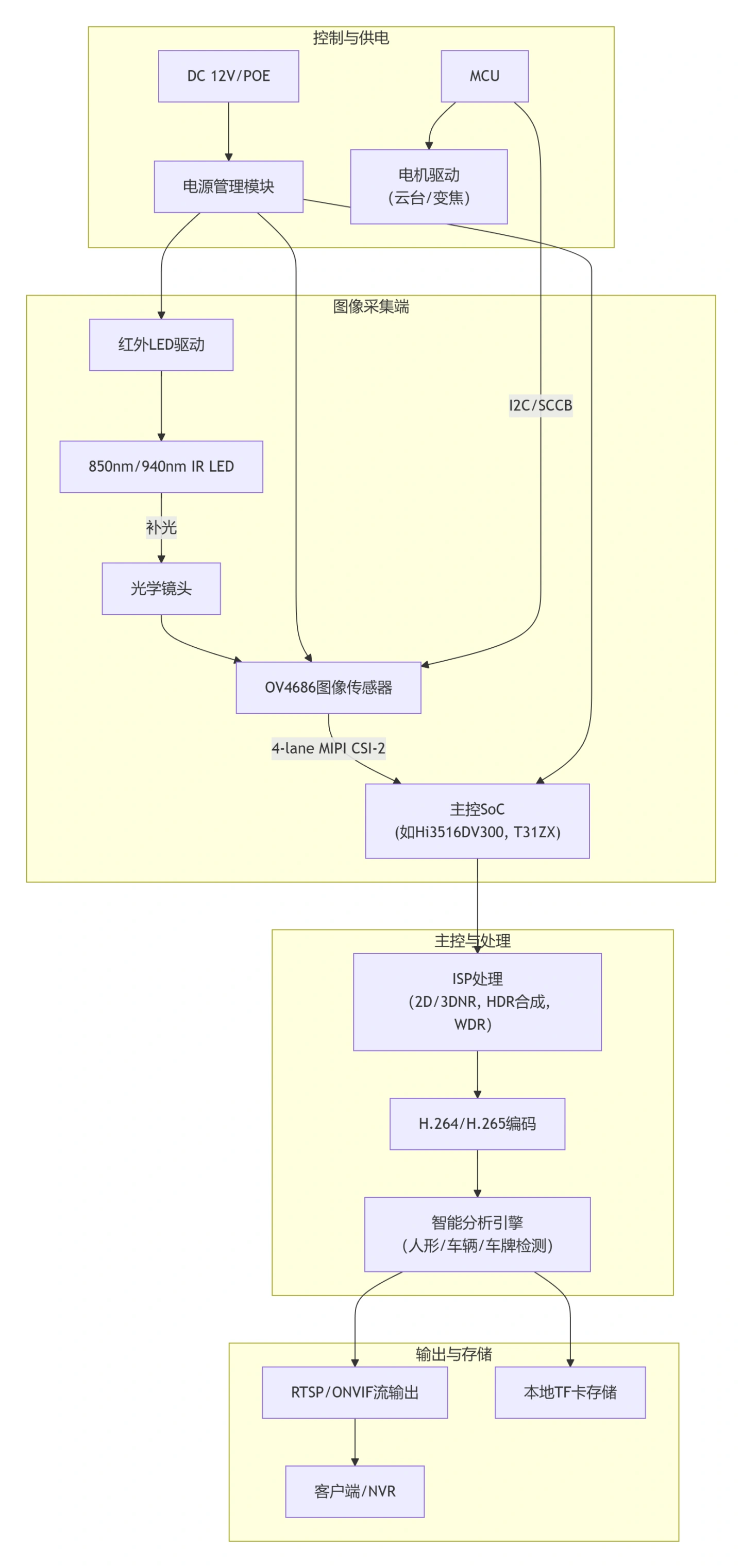

架构图说明：上图清晰地展示了从光学成像到视频流输出的完整数据流。OV4686通过MIPI接口与主控SoC连接，其RGB-Ir特性使得红外LED补光可在MCU控制下无缝启用，主控SoC的ISP模块负责完成关键的图像优化处理。
关键电路与PCB设计
电源树设计：OV4686需要三路电源：模拟AVDD (2.6-3.0V)、数字DVDD (1.1-1.3V)和I/O DOVDD (1.7-3.0V)。必须使用低噪声LDO或DC-DC，并为每路电源配备π型滤波电路（10µF+0.1µF），确保电源纹波＜30mV，以降低图像噪声。
时钟电路：外部输入时钟（6-27 MHz）需使用精度优于±50ppm的晶体或晶振，并尽量靠近传感器时钟引脚布局，时钟线包地处理，避免干扰图像数据。
MIPI高速接口：4-lane MIPI CSI-2差分对需严格做阻抗控制（100Ω差分阻抗），等长误差控制在5mil以内。走线应远离数字噪声源（如DC-DC、电机驱动），并参考完整地平面。
同步与控制：
XSHUTDN复位引脚需通过RC电路（如10kΩ上拉，0.1µF电容接地）确保上电复位时序满足要求。SDA/SCL（SCCB接口）需加上拉电阻（通常4.7kΩ）。红外LED驱动：根据夜视距离要求计算所需LED数量与驱动电流。建议使用恒流驱动芯片，并通过PWM控制亮度，避免低照度下过补光产生光晕。
为客户实测与性能验证提供测试项目规范
填表指令：
若已有经内部验证的实测数据，正常填入数值与结论。
若暂无实测数据，在“实测结果”栏统一填写“客户实测”，在“结论”栏统一填写“客户验证”。禁止编造任何具体测试数值。
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OV4686+安防监控】。
BOM清单分析
立即获取定制方案
您的安防监控方案是否需要调整？请提供以下信息，获取PDAPPLY 晟跞®科技的定制化硬件设计服务。
请将上述信息发送至： tech@pdapply.cn，邮件主题请注明 【方案咨询：安防监控】。
