项目背景与需求定义
在智能家居领域，无论是智能门铃、室内云台摄像机还是宠物看护摄像头，用户的核心痛点始终围绕“全天候清晰”与“设备无感存在”。具体表现为：
昼夜成像割裂：传统方案依赖机械式IR-Cut滤光片切换，存在切换噪音、机械寿命有限、以及切换瞬间画面丢失或卡顿的问题，影响体验与可靠性。
续航焦虑：无线摄像头、门铃等设备对功耗极其敏感，高功耗传感器会显著缩短电池续航或增加设备体积。
小型化挑战：消费者期望设备美观、小巧，这对摄像头模组的尺寸提出了严苛要求。
夜间“黑白”世界：多数摄像头在夜间仅能输出黑白图像，丢失了色彩信息，不利于识别物品颜色或宠物状态。
本项目旨在开发一款面向新一代智能家居摄像头的核心成像模组，核心需求是：在超低功耗与极小尺寸的约束下，实现真正的24小时全天候彩色感知，消除日夜切换的物理与体验隔阂。
选型思考：为什么是OV2736 + RGB-Ir双模？
场景匹配：RGB-Ir双模技术是解决“无感日夜切换”痛点的关键。OV2736的4x4 RGB-Ir像素阵列，可在白天利用RGB像素输出彩色图像，在夜晚利用红外（Ir）像素感知红外补光，并通过算法融合实现“微光全彩”或高信噪比黑白图像，从根本上摒弃了机械IR-Cut，提升了可靠性与静音体验。
功耗与尺寸：OV2736典型工作功耗仅110mW，配合低功耗主控，可大幅延长无线设备的续航。其1/4英寸光学格式，允许使用更小、更便宜的镜头，极大助力整机小型化与成本控制。
性能基线：1080P @ 60fps的分辨率与帧率满足主流高清视频需求，2-lane MIPI接口提供足够带宽且布线简洁。参考本站《OV2736数据手册深度解读：RGB-Ir双模1080P图像传感器及竞品矩阵，安防监控与智能家居首选》的深度分析，其综合性价比在同类RGB-Ir传感器中表现突出。
https://pdapply.com/archives/ov2736
系统架构设计
本方案以OV2736为核心，构建了一套完整的低功耗智能视觉采集系统。系统通过MIPI CSI-2接口将图像数据传送至主控平台（如安凯、海思、瑞芯微等IoT专用芯片），主控完成图像信号处理（ISP）、编码、智能分析（如人形检测）并通过Wi-Fi或以太网传输。

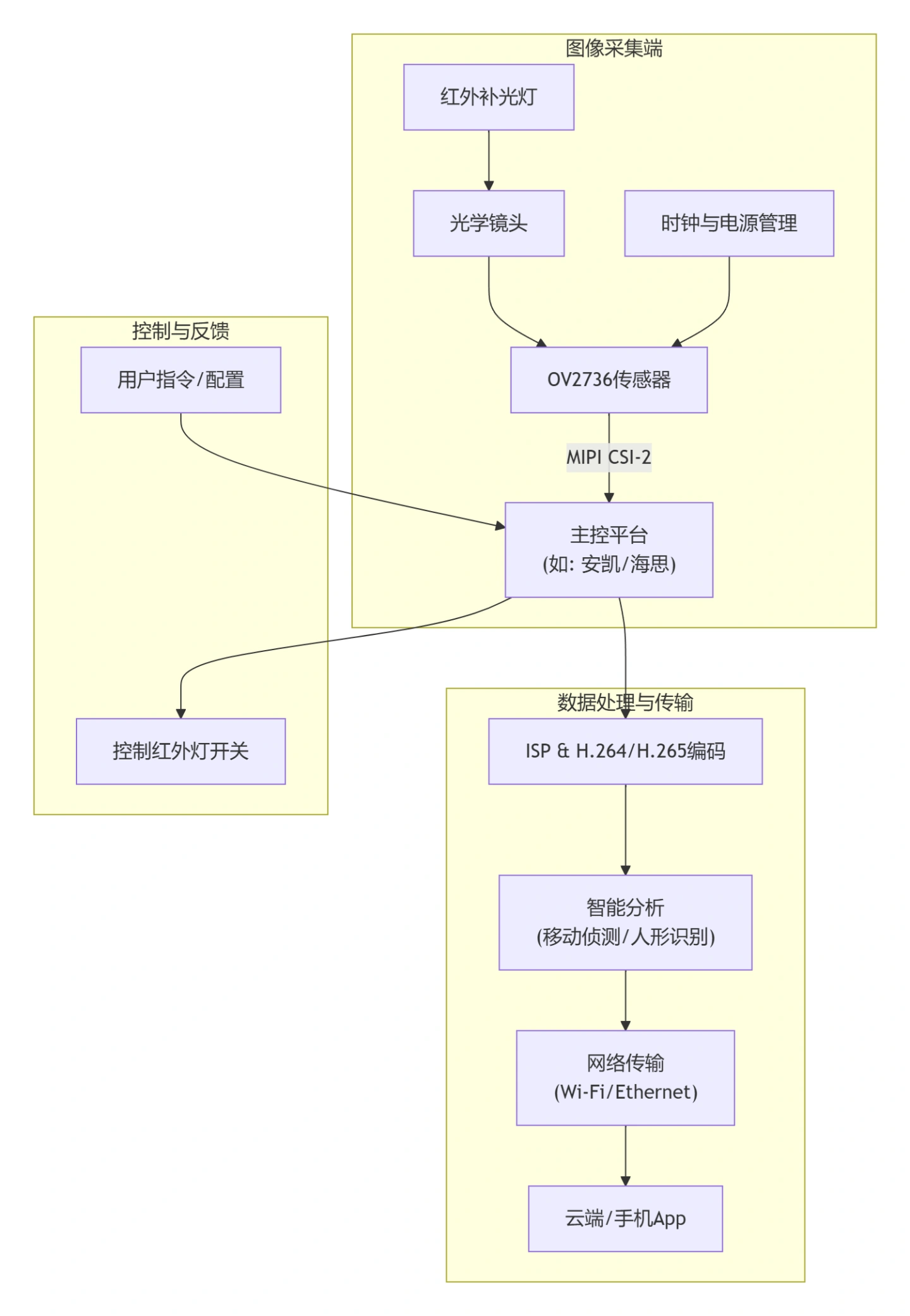

架构图说明：上图清晰地展示了从光学成像到数据上传的完整链路。OV2736作为传感核心，其RGB-Ir数据流经主控的ISP处理后，可自适应生成白天彩色或夜晚增强图像。红外补光灯的开关由主控根据环境光传感器或图像亮度信息智能控制，实现无缝日夜切换。
关键电路与PCB设计
电源树设计：OV2736需要1.2V (Core)、2.8V (Analog)、1.8V (I/O) 三路供电。需选用低噪声LDO或DC-DC，并确保上电时序符合数据手册要求（通常为：Analog -> Core -> I/O），下电时序反之，以防止闩锁效应。
时钟电路：外部输入时钟（6-27 MHz）需使用精度高、抖动小的晶体或晶振，并尽量靠近传感器时钟引脚布局，串联匹配电阻以减少反射。
MIPI接口布线：2-lane MIPI差分对（CLK+/CLK-, DATA0+/DATA0-, DATA1+/DATA1-）需严格等长、阻抗控制（通常100Ω差分阻抗），并远离噪声源（如电源、数字时钟）。
红外补光驱动电路：需设计独立的恒流驱动电路控制红外LED阵列。建议采用PWM调光，以便主控根据环境亮度平滑调节补光强度，避免过曝或“红曝”现象。
PCB布局：采用4层或以上PCB，为高速MIPI信号提供完整参考平面。模拟电源（2.8V）与数字电源（1.2V, 1.8V）需通过磁珠或0Ω电阻隔离，并在各电源引脚附近放置足够数量的去耦电容。
为客户实测与性能验证提供测试项目规范
填表指令：
若已有经内部验证的实测数据，正常填入数值与结论。
若暂无实测数据，在“实测结果”栏统一填写“客户实测”，在“结论”栏统一填写“客户验证”。禁止编造任何具体测试数值。
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OV2736+智能家居】。
BOM清单分析
