项目背景与需求定义
在安防监控领域，摄像头经常面临复杂的光照环境挑战：夜间或车库等场景光照不足，导致画面噪点多、细节丢失；而白天出入口、窗户附近又存在强烈的逆光，造成背景过曝或前景过暗。传统的传感器难以同时兼顾高动态范围（HDR）与优秀的低光性能，导致监控画面存在盲区，影响安全事件的识别与追溯。因此，一款能在低照度下保持清晰、在逆光场景中保留丰富细节的图像传感器成为刚性需求。OV2718所具备的高动态范围（HDR）与OmniBSI™-2背照式技术，正是解决上述核心痛点的关键。
选型思考：为什么是OV2718 + 1080p HDR BSI-2？
场景匹配：OV2718支持高达86dB的动态范围，能在一帧内同时捕捉亮部与暗部细节，有效解决逆光过曝问题。其2.8μm OmniBSI™-2像素结构大幅提升了感光效率，在0.5 lux以下的微光环境中仍能输出可用图像。这意味着无论是地下车库的昏暗角落，还是正对阳光的门口，都能获得细节清晰的监控画面。
实测支撑：根据网页数据手册，OV2718在1080p分辨率下支持30fps全帧率HDR输出，工作温度范围宽达-30°C至85°C（结温），满足户外严苛环境要求。其内置的镜头校正、缺陷像素消除等功能，进一步提升了图像质量与系统稳定性。具体性能参数可参考本站《OV2718数据手册深度解读：1080p HDR BSI-2传感器及竞品矩阵，安防监控首选》一文。
https://pdapply.com/archives/ov2718
系统架构设计
本方案采用OV2718作为前端图像采集单元，通过高速MIPI CSI-2接口将图像数据传送至主控SoC进行处理、编码与传输。系统架构清晰，数据流高效。

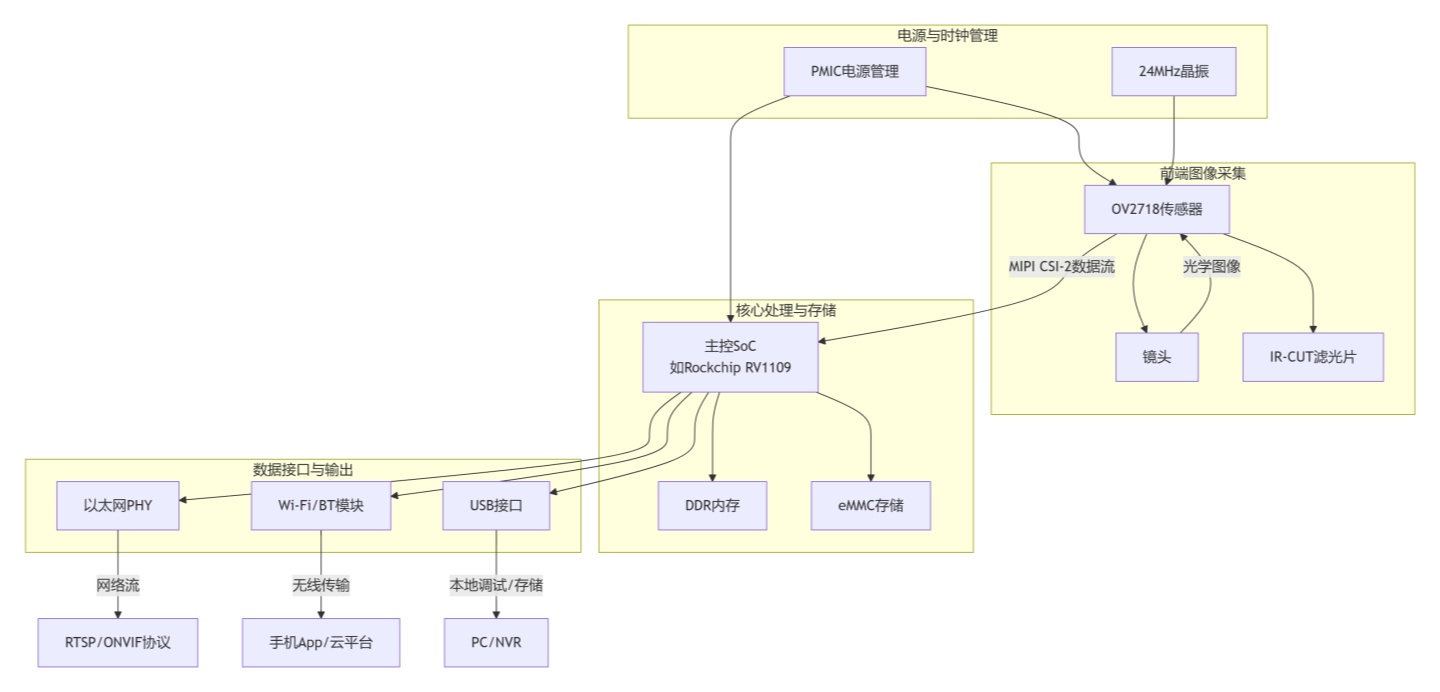

架构图说明：上图清晰地展示了从光学成像到数据输出的完整链路。OV2718通过MIPI接口与主控SoC直连，确保了高清视频流的低延迟传输。主控SoC负责完成ISP处理、H.264/H.265编码、智能分析及网络协议栈运行，最终通过有线或无线方式输出视频流。电源与时钟模块为整个系统提供稳定基础。
关键电路与PCB设计
电源设计：需提供三路独立LDO电源：模拟电源AVDD (3.3V ±5%)、数字核心电源DVDD (1.2V ±5%)及I/O电源DOVDD (1.8V)。上电时序需满足DVDD和DOVDD先于AVDD或同时上电的要求。
时钟电路：外部需提供6-36MHz的输入时钟（XCLK），建议使用24MHz、精度±10ppm的温补晶振(TCXO)，并尽量靠近传感器时钟引脚布局，以减少抖动。
MIPI CSI-2高速接口：
采用差分阻抗控制（100Ω ±10%），走线等长误差控制在5mil以内。
传感器与主控间的距离建议不超过15cm，避免过孔，并做好相邻层的地平面隔离，以减少信号完整性问题。
同步与触发：可利用传感器的GPIO引脚实现外部触发拍照或闪光灯同步，布线时注意避免与高速信号线平行走线。
抗干扰措施：
模拟电源（AVDD）与数字电源（DVDD, DOVDD）使用磁珠或0Ω电阻进行隔离，并分别布置π型滤波电路。
传感器下方及周围预留充足接地过孔，形成完整的地平面。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OV2718+安防监控】。
BOM清单分析
