OV13850 1300万像素 MIPI 摄像头模组方案全解析——嵌入式视觉·4K采集·工业检测的核心落地设计
方案一句话定位：OV13850 作为 OmniVision PureCel™ / OmniBSI-3™ 架构的 1/3.06" 1300万像素传感器，凭借 4-lane MIPI CSI-2、10-bit RAW 输出、30fps @ 4224×3136 全分辨率，已成为 RK3399 / RK3568 / RK3588 等 ARM 主控平台高清图像采集链路的经典落地选项。本文以 MIPI-DVP 转接小板 + 模组接口标准化 的工程视角，拆解从供电域拆分到 MIPI 信号完整性、从上电时序到 ISP 对接的完整落地路径。
📘 核心参数来源：OmniVision OV13850 13MP Product Brief / Datasheet（Version 1.8, Oct 2014）—— optical format 1/3.06"、pixel 1.12µm、array 4224×3136、power rails (Core 1.14–1.26V / Analog 2.6–3.0V / I/O 1.7–3.0V)、4-lane MIPI、30fps max @ full res
项目背景与需求定义
在嵌入式视觉与轻量级工业采集场景中，需求往往集中在三个矛盾点的交汇处：
典型落客群：aiot智能终端、机器人视觉导航前视采集、桌面级 工业视觉静态高清拍照工位、教学/开发板（RK 系平台）camera module 1 形态。
选型思考：为什么是 OV13850？
选型结论：当你的产品定义是「看清细节 > 暗部表现」、「4K级静态采集 / 高像素裁切为主、30fps够用」且主控为 Rockchip 系 MIPI CSI 平台时，OV13850 是最成熟的 1300万档落脚点之一。反之，若核心诉求是夜视/低照度或运动拖影控制，应升档到 1/1.8" 以上背照大像素方案（不在本文展开）。
系统架构设计

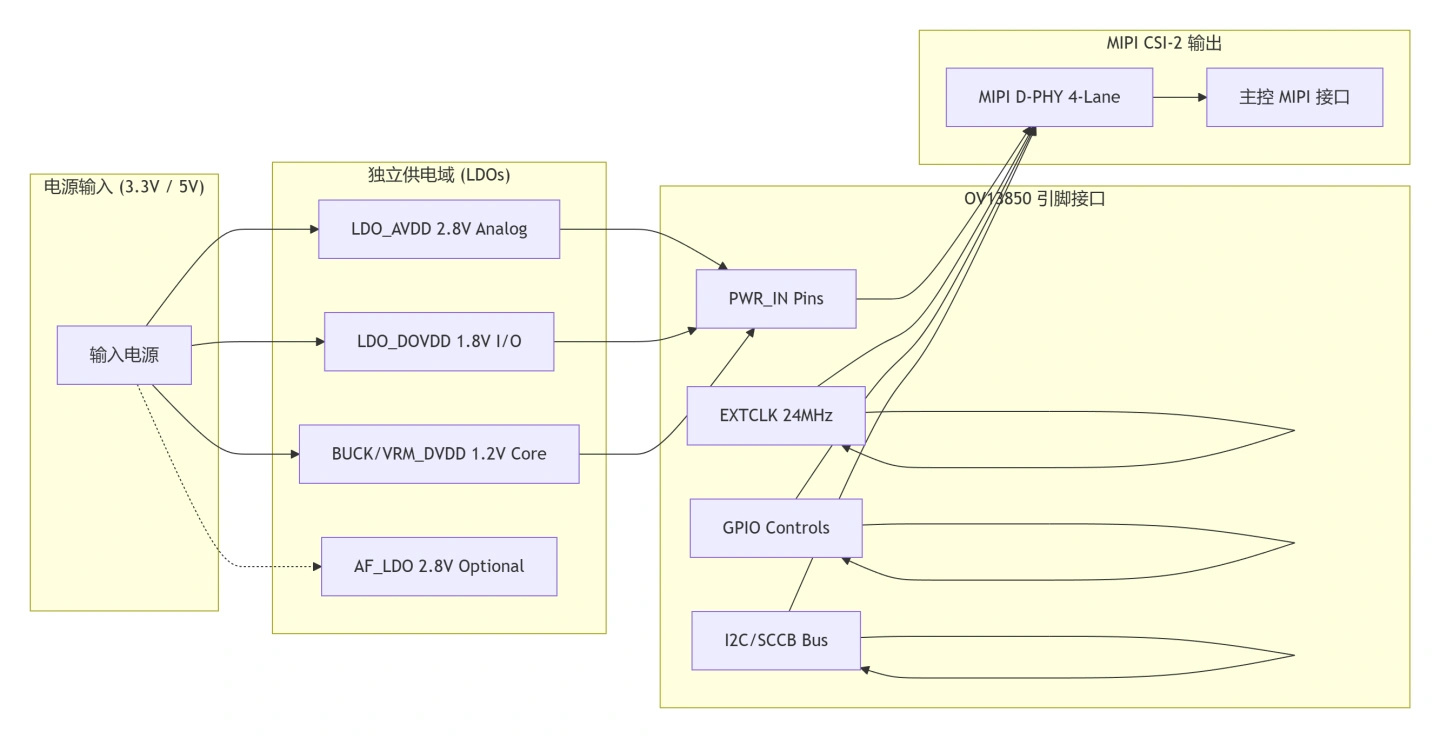

下面给出本方案推荐的最小可量产架构——传感器模组侧（30pin FPC 接口）经转接板接入主控 MIPI CSI-x：
链路职责划分（工程化要点）：
Sensor 侧：只管光电转换 + 10-bit RAW MIPI 吐流
转接板侧：三路电源干净生成 + MIPI 差分对等长转接 + 控制线ESD/FPC引出
主控侧：CSI-2 PHY → ISP pipeline（去马赛克 / 降噪 / 锐化 / gamma 等均落在主控 ISP 或 userspace）
关键电路与 PCB 设计要点
电源设计 —— 三域分立，别省这颗 LDO
OV13850 的供电不是"给 2.8V 完事"，而是三重电压域，混电或回流耦合会直接导致上电死锁 / 画面横纹 / MIPI 间歇性失锁：
上电时序（关键但常被忽略）
官方 power-up 序列要求按域顺序配合 PWDNB/XSHUTDOWN 解复位的窗口。工程上最稳的硬约束是：
先建立 DVDD (1.2V) → 再 DOVDD (1.8V) → 再 AVDD (2.8V)
之后释放 PWDNB（拉高） → 延时 → 释放 RST（拉高）
随后 SCCB 可读 Chip ID 作为"上电健康"判据
⚠️ 如果实测出现「第一次上电不亮、第二次热重启才出图」，第一怀疑对象就是时序或某路电源爬升太慢 / 被后级电容拖住。
时钟与复位
MIPI CSI-2：4-lane 布线的"三不"原则
OV13850 的 MIPI 接口为 up to 4-lane serial output（data lane 0–3 + clock lane ±）：
三不：
不等长不收口：同一 lane 的 P/N 对内长度差控制在 ≤ 0.1mm（最好 0.05mm 内）；lane-to-lane 可略宽（≤ 0.5mm），但禁止跨层随意换层
不打破 100Ω 差分阻抗：PCB stack-up 算好，典型 4-layer 推荐 100Ω ± 10%，走线下方保持连续 GND 参考层
不跟开关电源/时钟并行走：MIPI 走内层夹 GND，远离 EXTCLK 和 Buck SW 节点
FPC 侧的 30pin 引脚排布中，MIPI 线对一定要连号 pair、连续 GND 护送（见实际模块 pin-map 中 CSI_DxN/P 的分布）。
I2C / SCCB 控制与抗干扰
OV13850 控制接口为 two-wire serial bus (SCCB)——本质上兼容 I2C 时序
SIOC/SIOD 上拉到 DOVDD（1.8V 常见），线长 >5cm 时注意：
主控 GPIO 如果是 3.3V-tolerant-only，需确认电平兼容（DOVDD=1.8V 时很多主控 I2C 可容忍但需上拉选对）
FPC 走线上预留 ESD diode（1.8V 档，低电容）到地
8kbit OTP 区域可用于模组厂写入镜头 shading / AWBC 标定系数，主控侧读出来挂 ISP profile
测试项目规范
本方案表中「实测值」栏标注 "客户验证" 的条目，表示工程模板基于 PDAPPLY 合作项目的量产验证条件与公开平台调通记录，非本站实验室逐条自测数据——选型阶段可直接按表做验收卡。
BOM 清单（转接板核心物料，不含模组 Lens/COB）
立即获取定制方案
PDAPPLY 晟跞®科技针对 OV13850 提供以下可定制维度：
📩 项目目标 + 主控型号 + 机械限廓 + 供电条件 → 发 tech@pdapply.cn，我们输出：接口 pin-map → 电源拓扑 → 上电时序表 → 参考 DTS 框架。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。如需实测数据或定制方案，欢迎联系 tech@pdapply.cn。更多深度解析请关注 PDAPPLY.COM。
🔬 实测计划：本站后续将补录 OV13850 在 4224×3136 RAW → ISP 全链路 下的 SNR / 暗角 / 色偏随增益变化曲线（EMVA 1288 简化法），届时回填本页"低照度"栏为量化数据而非经验描述。截至本文撰写时，未能检索到 OmniVision 公开发布的完整 EMVA 1288 报告，故以工程验证结论表述。
