项目背景与需求定义
在智慧城市、高端社区及商业监控领域，用户对画质的追求已从“看得见”升级为“看得清、看得细、夜间也要看得彩”。传统方案在数字变焦后人脸模糊、夜间成像噪点多色彩差、抓拍运动物体拖影严重等问题上存在瓶颈。本项目旨在开发一款面向对画质细节、夜间全彩与复杂光线处理有综合高要求场景的核心成像模组，核心需求是在提供800万像素(4K)超高清细节的同时，确保在夜间低照度、逆光出入口等大光比场景下，仍能输出清晰、可用、信息丰富的画面。
选型思考：为什么是OS08A20？
场景匹配 - 4K细节与帧率：OS08A20的3840x2160原生分辨率，为数字变焦后的人脸识别、车牌捕捉提供了充足的像素基础。其支持4K@60fps的输出能力，确保了视频流的极度流畅，有效减少了快速摇摄时的模糊和拖影，满足高端监控对动态画质的要求。参数支撑：分辨率 3840x2160， 最大帧率 60fps (4K2K)。
场景匹配 - 夜间全彩能力：其集成的Nyxel™ 近红外增强技术是本方案的关键。该技术大幅提升了传感器在850nm & 940nm波段的量子效率。这意味着，在搭配相同功率的红外补光灯时，本模组能获得更亮、噪点更少的夜视画面，为实现真正的“低照度全彩”或“超星光级黑光”效果提供了强大的硬件基础。技术支撑：Nyxel™ technology for QE enhancement at 850nm & 940nm。
场景匹配 - 复杂光线应对：OS08A20支持两曝光交错HDR模式。此模式能在同一帧周期内捕捉长、短曝光信息并合成输出，有效扩展动态范围，专门用于解决监控场景中常见的逆光（如窗户、门口）、强光（车灯）导致的亮部过曝、暗部死黑问题，确保画面整体可见。技术支撑：2-exposure staggered HDR support。
实测支撑：其核心参数与特性分析，可参考本站深度解读：【OS08A20数据手册深度解读：核心参数索引、竞品对标与场景落地评级】。
https://pdapply.com/archives/os08a20
系统架构设计
本方案采用以OS08A20传感器为核心，搭配高性能图像信号处理器（ISP）及编码芯片的典型架构。数据流清晰，确保4K HDR视频流的稳定采集、处理与压缩。

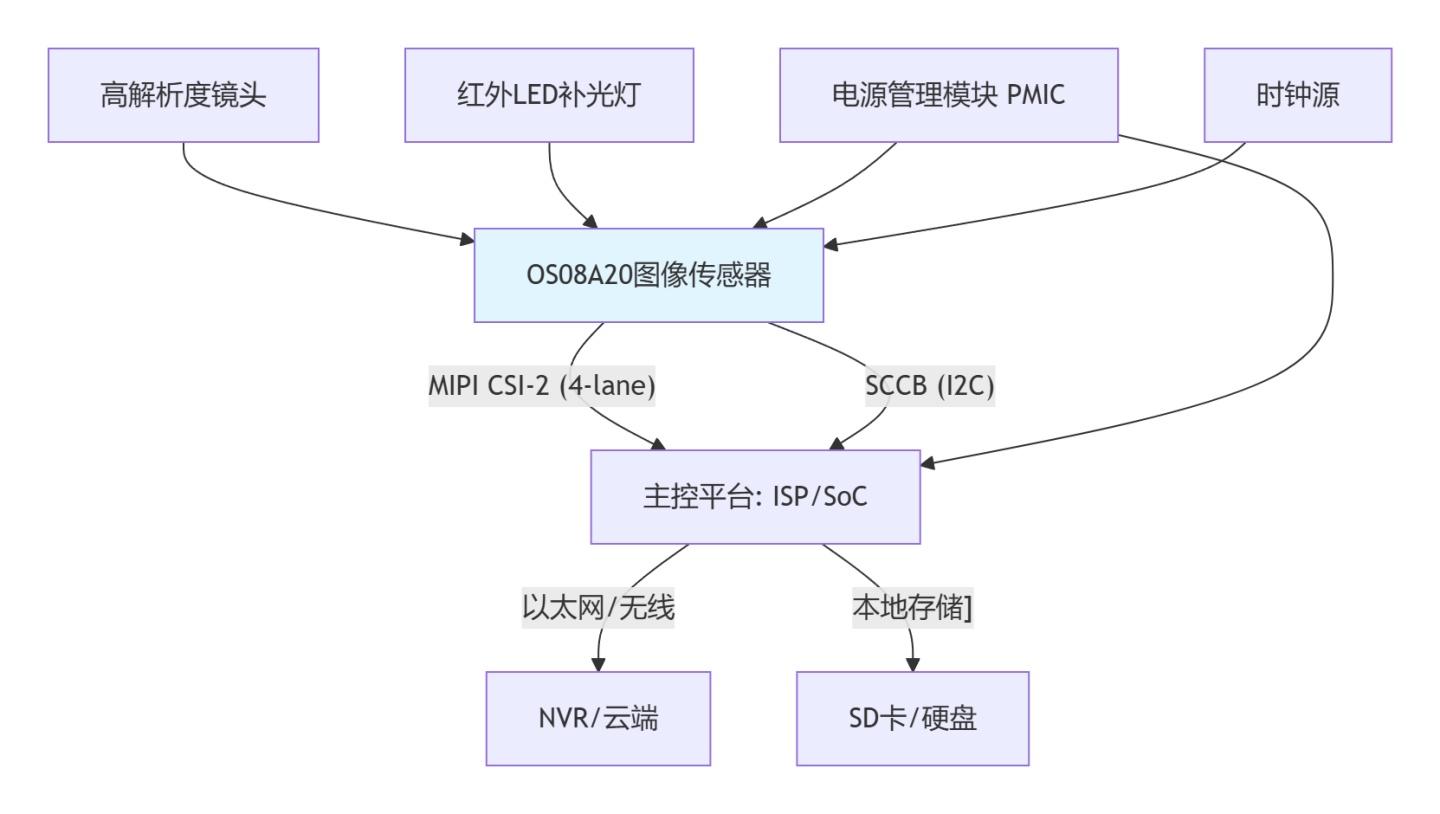

架构图说明：上图展示了基于OS08A20的监控模组核心数据与控制流。OS08A20通过4通道MIPI接口将原始的4K图像数据（支持HDR格式）高速传输至主控SoC。主控负责通过SCCB接口配置传感器参数（如切换日夜模式、调整HDR开关），并完成图像处理（3A、HDR融合、编码）。红外LED由主控根据环境照度控制开关。电源和时钟为整个系统提供稳定基础。
关键电路与PCB设计
电源树设计：OS08A20需三路独立电源（模拟AVDD 2.8V， 数字核DVDD 1.2V， I/O口DOVDD 1.8V）。必须使用低噪声LDO或PMIC，并在每路电源引脚附近放置充足的去耦电容（如10uF+0.1uF），特别是AVDD，其噪声直接关联图像信噪比（SNR）。
时钟电路：外部输入时钟（XVCLK， 6-27MHz）需由晶体振荡器或主控提供稳定、低抖动的时钟源。时钟走线应尽量短，并做好包地隔离，避免噪声串扰影响图像稳定性。
MIPI高速接口：4对差分线（MDP/MDN）必须严格遵循阻抗控制（通常100Ω差分阻抗） 和等长设计（组内对间长度误差<5mil， 各通道间误差<150mil）。走线避免穿过电源分割区域，参考层完整。
同步与触发：可利用传感器GPIO（如STROBE引脚）作为曝光同步信号输出，用于多摄像机组网同步或辅助光同步，提升HDR融合效果。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OS08A20+高端安防监控】。
BOM清单分析
