项目背景与需求定义
在智慧城市、高端社区及商业监控领域，用户对画质的追求已从“看得见”升级为“看得清、看得细、夜间也要看得彩”。传统方案在数字变焦后人脸模糊、夜间成像噪点多色彩差、抓拍运动物体拖影严重等问题上存在瓶颈。本项目旨在开发一款面向对画质细节、夜间全彩与动态捕捉有综合高要求场景的核心成像模组，核心需求是提供500万像素（2688x1944）超高分辨率以保障细节还原，利用Nyxel™近红外增强技术在低照度下实现优异的“微光全彩”成像，并凭借最高60fps的高帧率输出确保流畅记录与有效抓拍，同时通过2曝光交错HDR功能改善日常逆光效果。
选型思考：为什么是OS05A20 + 高分辨率、Nyxel™与高帧率？
场景匹配：500万像素为电子警察、人脸门禁、车牌识别等应用提供了远超1080P的像素信息，大幅提升识别准确率。Nyxel™技术直接提升了850nm/940nm波段的量子效率，意味着在相同的红外补光条件下，能获得更明亮、噪点更少的夜视图像，是实现低成本、高效果“黑光全彩”的关键。60fps高帧率则能有效减少高速球机巡航、执法记录仪拍摄时的运动模糊，提升视频可用性。
实测支撑：关于OS05A20实现500万像素高分辨率、Nyxel™技术优势及60fps高帧率的详细技术参数，请参考本站深度解读：《OS05A20数据手册深度解读：核心参数索引、竞品对标与场景落地评级》。
https://pdapply.com/archives/os05a20
系统架构设计
本方案采用“高像素传感器+高性能ISP+智能分析”的架构。重点处理OS05A20产生的高带宽数据流，并利用其Nyxel™特性优化夜视流水线，通过高帧率支持增值功能。

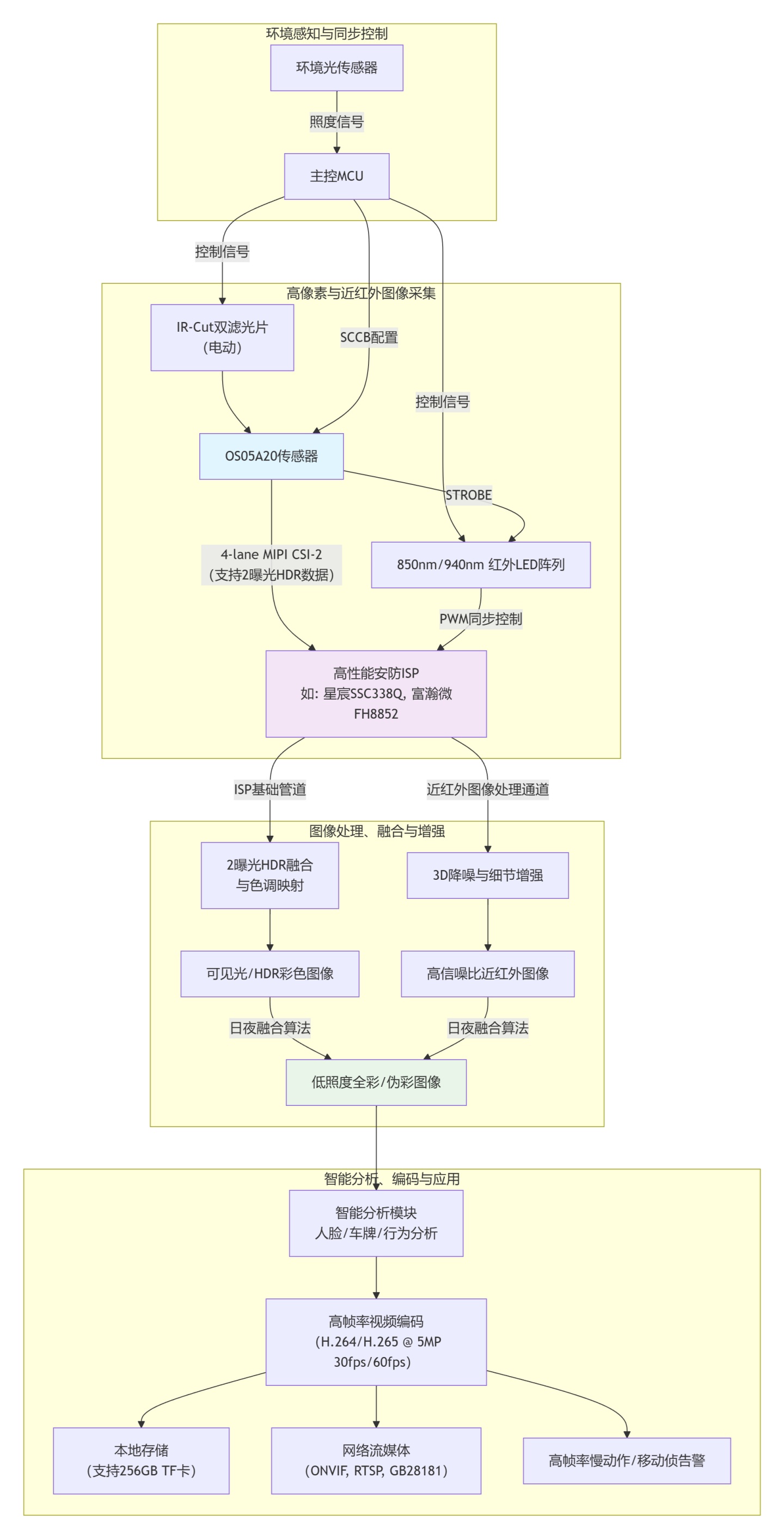

架构图说明：OS05A20通过4-lane MIPI接口输出500万像素@60fps的RAW数据（可包含长短曝光帧）。专用安防ISP首先完成基础的图像处理，并对2曝光数据进行HDR融合。在低照环境下，系统自动切换：白天使用IR-Cut下的彩色图像；夜晚移开IR-Cut，开启红外补光，并利用Nyxel™高灵敏度特性，将降噪后的近红外图像与微光彩色图像智能融合，输出高质量“全彩”画面。处理后的数据流送至主控SoC进行智能分析和编码，高帧率数据可用于生成流畅慢动作或精准移动侦测。
关键电路与PCB设计
电源树设计：OS05A20需要AVDD(2.8V)、DVDD(1.2V)、DOVDD(1.8V)、EVDD(1.2V, MIPI/PLL)及PVDD(PLL模拟)多路电源。必须严格遵守数据手册第2.7.1节（表2-3）的时序要求：虽然文档称DOVDD、AVDD、DVDD上电顺序任意，但必须在XSHUTDOWN引脚拉高之前稳定。XSHUTDOWN拉高后，需至少等待5ms再进行SCCB通信。建议使用支持多路输出、可时序控制的PMIC。
时钟电路：为传感器提供一颗24MHz、低抖动、高精度的有源晶振。高帧率对时钟稳定性要求高，时钟线应远离数字高速区域，做好电源滤波和包地。
高速MIPI CSI-2接口布线：为满足5MP@60fps的高带宽，通常需启用2-lane或4-lane MIPI。差分对（CLK±， DATA0±等）必须做严格的100Ω差分阻抗控制，组内等长误差≤5mil，组间长度需匹配以减少时序偏移。建议使用至少6层PCB，确保完整参考地平面。
红外补光驱动电路：为充分发挥Nyxel™技术优势，需搭配850nm/940nm红外LED。采用恒流驱动芯片，并由主控PWM精确控制亮度，实现与传感器曝光（STROBE信号）的严格同步，避免过曝和光污染，提升续航。
散热设计：OS05A20在全分辨率60fps模式下功耗为210mW，会产生一定热量。应将其布置在PCB边角通风处，传感器芯片背部（PCB背面）铺设完整接地铜皮并打密集散热过孔。在结构上可考虑采用金属支架或导热硅胶垫将热量导至外壳。
信号完整性：高速信号线应避免穿越电源分割区，并远离晶振、DC-DC电源等噪声源。电源入口处布置充足的去耦电容（如10uF+0.1uF）。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的产品将面对独一无二的安装环境、无法复现的光影组合以及极端恶劣的气候条件。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OS05A20+500万像素全彩监控】。
BOM清单分析
立即获取定制方案
您的500万像素全彩监控方案是否需要调整？请提供以下信息，获取PDAPPLY 晟跞®科技的定制化硬件设计服务。
请将上述信息发送至： tech@pdapply.cn，邮件主题请注明 【方案咨询：500万像素全彩监控】。
版权声明
本方案由PDAPPLY（晟跞®科技）原创，实测数据欢迎在注明出处后引用。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。OS05A20的卷帘快门特性使其不适用于拍摄高速运动场景。其Nyxel™技术优势的完美发挥，高度依赖匹配的红外补光方案、高品质光学镜头以及精准的日夜融合算法。如需获取针对性的实测数据或定制方案，欢迎联系我们的技术顾问进行一对一探讨。更多深度解析，请实时关注“PDAPPLY.COM”网站动态。
