项目背景与需求定义
在智能家居与物联网（IoT）领域，电池供电的无线摄像头（如智能门铃、宠物摄像头、便携式安防设备）面临三大核心挑战：续航焦虑、小型化设计、可靠的夜视能力。传统方案往往在画质、功耗和尺寸间难以兼顾，导致产品要么续航短，要么夜视差，要么体积笨重。本项目旨在开发一款面向新一代电池供电智能摄像头的核心成像模组，核心需求是在提供4MP高清画质的前提下，实现极低的运行功耗以延长续航，利用紧凑的1/3英寸靶面优化整机尺寸，并借助Nyxel®近红外增强技术保障在无光或微光环境下的成像可用性。
选型思考：为什么是OS04C10 + 低功耗与均衡性能？
场景匹配：155mW的典型运行功耗是解决续航问题的决定性优势，结合其待机功耗（<10μA），可大幅延长设备单次充电的使用周期。1/3英寸光学格式使得镜头和模组尺寸可以做到非常小巧，利于产品工业设计。Nyxel®技术则确保了在入户花园、楼道等低照度场景下，配合低功率红外LED即可获得清晰的夜视图像。其支持交错HDR的特性，也能一定程度改善逆光环境下的门廊人脸拍摄效果。
实测支撑：关于OS04C10实现超低功耗的电源管理机制、Nyxel®技术优势及详细技术参数，请参考本站深度解读：《OS04C10数据手册深度解读：核心参数索引、竞品对标与场景落地评级》。
https://pdapply.com/archives/os04c10
系统架构设计
本方案采用“低功耗传感器+事件触发型主控”的极简架构。核心思想是最大化利用OS04C10的低功耗特性和快速唤醒能力，使系统绝大部分时间处于深度休眠状态，仅在事件发生时才全功率工作。

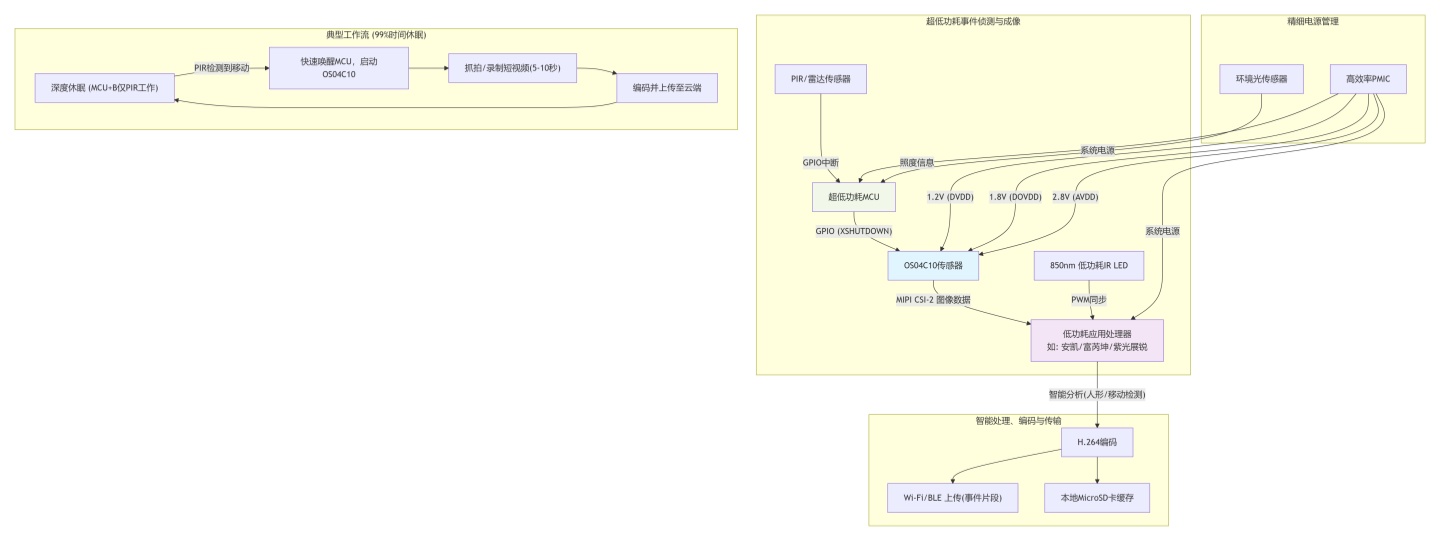

架构图说明：系统绝大部分时间仅PIR传感器和超低功耗MCU（B）工作，消耗电流在uA级。当检测到事件后，MCU首先通过GPIO拉高OS04C10的XSHUTDOWN引脚，严格按照数据手册第2.6.1节的时序为其上电，并在数毫秒内完成传感器初始化。OS04C10启动后，将图像数据通过MIPI送至应用处理器（D）进行智能分析和编码。任务完成后，系统迅速关闭OS04C10和应用处理器，返回深度休眠状态，从而将平均功耗降至最低。
关键电路与PCB设计
低功耗电源树与时序控制：这是本方案成败的关键。必须使用一颗支持多路输出、高转换效率且静态电流（Iq）极低的PMIC。OS04C10需要1.2V (DVDD)、1.8V (DOVDD)、2.8V (AVDD)三路电源。必须严格遵守数据手册第2.6.1节（表2-4, 2-5）的时序：DOVDD、AVDD、DVDD可按任意顺序上电，但必须在XSHUTDOWN引脚拉高之前稳定。XSHUTDOWN拉高后，需至少等待5ms再进行SCCB通信。建议使用PMIC的GPIO或配合负载开关来控制XSHUTDOWN。
时钟电路：为传感器提供一颗24MHz、低功耗的有源晶振。在传感器休眠时，可通过电路关闭其时钟以进一步省电。
MIPI CSI-2接口布线：对于电池设备，为平衡性能和功耗，常采用1-lane或2-lane MIPI配置。需对差分对（CLK±， DATA0±等）做严格的100Ω差分阻抗控制与等长处理。布局时尽量缩短走线长度。
红外补光驱动电路：根据照射距离（通常3-5米）选择合适功率的850nm LED。采用恒流驱动电路，并由处理器的PWM信号精确控制亮度，实现与传感器曝光时刻的同步，避免光线浪费和过曝。
散热与布局：尽管OS04C10功耗很低，但在连续录像模式下仍会发热。应将其布置在PCB边角通风处，背面铺设接地铜皮并打过孔散热。由于整机尺寸小，需特别注意传感器与射频天线（Wi-Fi/BLE）的隔离，避免相互干扰。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的产品将安装在独特的家庭环境，面对不同的触发频率、光照条件和网络状态。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OS04C10+电池供电智能摄像头】。
BOM清单分析
立即获取定制方案
您的电池供电智能摄像头方案是否需要调整？请提供以下信息，获取PDAPPLY 晟跞®科技的定制化硬件设计服务。
请将上述信息发送至： tech@pdapply.cn，邮件主题请注明 【方案咨询：电池供电智能摄像头】。
版权声明
本方案由PDAPPLY（晟跞®科技）原创，实测数据欢迎在注明出处后引用。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。OS04C10的卷帘快门特性使其不适用于拍摄高速运动场景。其低功耗性能的完美发挥，高度依赖精细的电源时序管理、低功耗外围器件选择及智能休眠/唤醒策略。如需获取针对性的实测数据或定制方案，欢迎联系我们的技术顾问进行一对一探讨。更多深度解析，请实时关注“PDAPPLY.COM”网站动态。
