项目背景与需求定义
在高端安防与特种监控领域，存在两大极端且常见的成像挑战：极端逆光场景（如银行柜台、金库出入口、大厦玻璃幕墙）与极低照度/无可见光环境（如无补光停车场、夜间野外监测）。传统方案往往顾此失彼，无法在强背光下看清人脸的同时，又在全黑环境下输出清晰的全彩图像。本项目旨在开发一款面向高端逆光与黑光全彩监控的核心成像模组，需求是在4MP高分辨率下，原生支持超过120dB的超高动态范围（HDR） 以攻克逆光，并利用Nyxel®近红外增强技术在仅使用低功率红外补光时实现优异的“黑光全彩”成像，从而在昼夜极端条件下均能输出可用情报。
选型思考：为什么是OS04A10 + 超高动态范围与Nyxel®？
场景匹配：原生>120dB动态范围（通过双曝光DCG+VS或三曝光L+M+S HDR实现）是解决“人脸过曝/背景欠曝”逆光难题的硬件级保障。Nyxel®技术则直接提升了传感器在850nm/940nm波段的量子效率，这意味着在相同红外补光强度下，能获得更亮、噪点更少的图像，是实现低功耗、隐蔽式“黑光全彩”的关键。其4MP分辨率为车牌识别、人脸比对等智能分析提供了充足的像素信息。
实测支撑：关于OS04A10实现>120dB动态范围的HDR原理、Nyxel®技术优势及详细技术参数，请参考本站深度解读：《OS04A10数据手册深度解读：核心参数索引、竞品对标与场景落地评级》。
https://pdapply.com/archives/os04a10
系统架构设计
本方案采用“高性能HDR传感器+双ISP协同处理”的架构。核心在于利用OS04A10输出的多曝光原始数据流，在专用HDR-ISP中完成高质量的宽动态融合，并利用其Nyxel®特性，在低照度下切换至由IR LED补光的黑白/彩色融合模式。

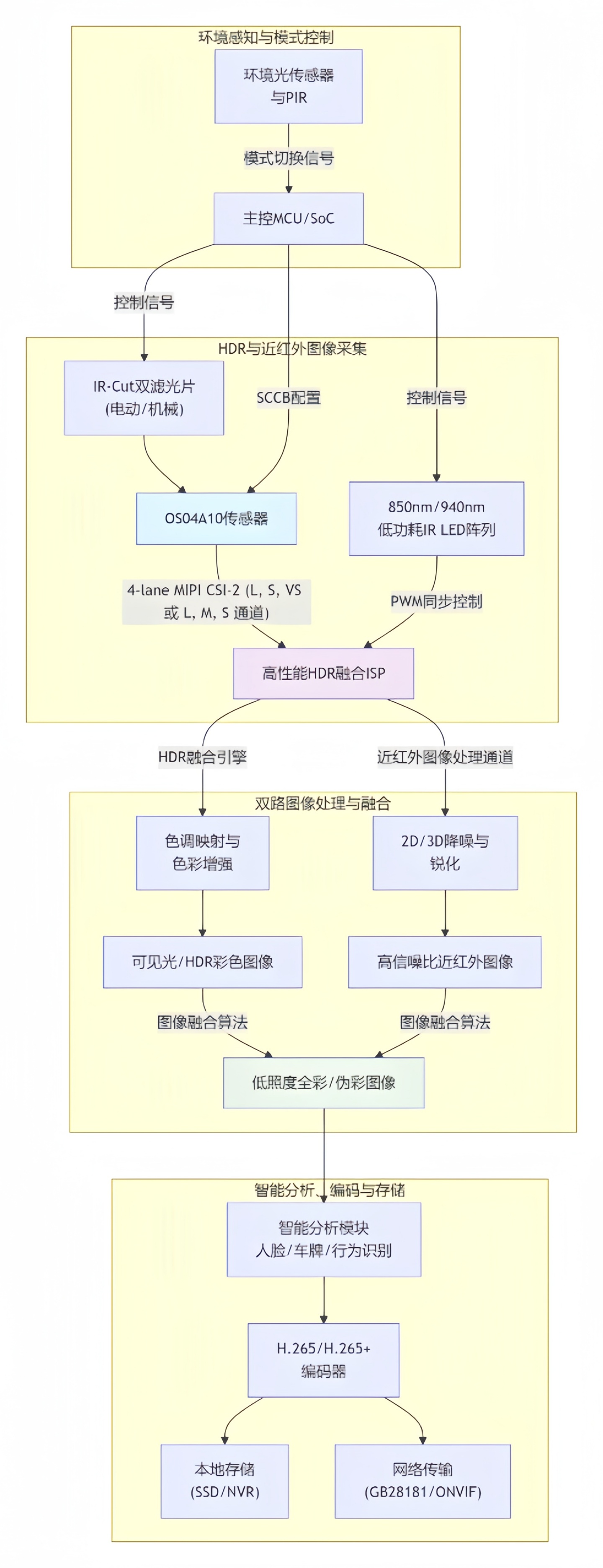

架构图说明：OS04A10通过4-lane MIPI接口，将多曝光RAW数据送至专用HDR-ISP进行融合，输出高质量彩色图像。在低照环境下，系统通过环境光传感器自动切换：白天/高照度时，IR-Cut滤镜切入，输出真实色彩；夜晚/低照度时，IR-Cut滤镜切出，开启850nm/940nm红外补光灯，传感器利用Nyxel®高灵敏度特性捕获近红外图像，经降噪后与微光彩色图像融合，生成“黑光全彩”画面。主控SoC负责整体的模式切换、智能分析和编码输出。
关键电路与PCB设计
复杂电源树与时序管理：OS04A10需要AVDD(2.8V)、DVDD(1.2V)、DOVDD(1.8V)、EVDD(1.2V, MIPI内核)及PLL_AVDD(2.8V)多路电源。必须严格遵守数据手册第1.5.1节的时序要求：DOVDD、AVDD、DVDD可按任意顺序上电，但必须在XSHUTDOWN引脚拉高之前稳定。XSHUTDOWN拉高后，需至少等待5ms再进行SCCB通信。需选用支持多路输出、可编程时序的高性能PMIC。
低噪声时钟电路：为传感器提供一颗24MHz、低相位噪声的有源晶振。时钟线（EXTCLK）应远离模拟和数字高速区域，做好包地和阻抗匹配，避免时钟抖动影响图像质量。
MIPI CSI-2高速接口设计：为满足4MP多曝光数据流的带宽，需启用全部4-lane MIPI。每对差分线（CLK±， DATA0±~DATA3±）必须做严格的100Ω差分阻抗控制，组内等长误差≤5mil，组间长度误差需严格控制以减少通道间skew。建议使用8层以上PCB，为高速信号提供完整参考平面。
IR-CUT驱动电路：选用扭力大、可靠性高的双线圈电机驱动芯片（如TC118S），并做好电机反向电动势的泄放保护（并联续流二极管），确保日夜切换顺畅、无抖动。
红外补光驱动电路：根据照射距离和范围选择合适功率的850nm/940nm LED。驱动电路需采用恒流源设计，并由主控PWM信号精确控制亮度，以实现与传感器曝光时刻的同步（可利用OS04A10的STROBE引脚），避免过曝和拖影。
散热设计：OS04A10在4MP全分辨率、多曝光HDR模式下运行时功耗较高。需采用金属基板或加强PCB散热设计（多铺铜、打过孔），并在结构上考虑增加散热片或与外壳导热，确保芯片结温低于85°C。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的产品将面对独一无二的安装环境、无法复现的光影组合以及极端恶劣的气候条件。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OS04A10+逆光黑光监控】。
BOM清单分析
立即获取定制方案
您的逆光黑光全彩监控方案是否需要调整？请提供以下信息，获取PDAPPLY 晟跞®科技的定制化硬件设计服务。
请将上述信息发送至： tech@pdapply.cn，邮件主题请注明 【方案咨询：逆光黑光全彩监控】。
版权声明
本方案由PDAPPLY（晟跞®科技）原创，实测数据欢迎在注明出处后引用。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。OS04A10的卷帘快门特性使其不适用于拍摄高速运动场景。其HDR与夜视性能的完美发挥，高度依赖后端ISP的先进算法、高品质光学镜头以及精密的电源与散热设计。如需获取针对性的实测数据或定制方案，欢迎联系我们的技术顾问进行一对一探讨。更多深度解析，请实时关注“PDAPPLY.COM”网站动态。
