项目背景与需求定义
在高端安防监控领域，逆光、大光比场景（如银行柜台、小区出入口、商店橱窗、走廊尽头的窗户）是成像质量的“杀手”。传统摄像机在此类场景下普遍面临“人脸过曝成白板”或“背景欠曝一片黑”的两难困境，导致关键信息丢失。本项目旨在开发一款面向高端逆光安防监控的核心成像模组，核心需求是在1080P分辨率下，实现超过120dB的超高动态范围（HDR），确保在极端光比环境下，能同时清晰捕捉强光下的背景与阴影中的人脸、物品等细节。
选型思考：为什么是OS02K10 + 三曝光交错HDR？
场景匹配：原生支持>120dB动态范围的三曝光交错HDR是攻克逆光场景的唯一技术解。OS02K10在单帧周期内完成长、短、极短三次曝光并在片上初步处理，从根本上提供了远超单帧或普通宽动态（WDR）传感器的亮度信息捕获能力。其9°的小镜头主光角（CRA） 也降低了镜头匹配难度，有利于获得更优秀的边缘画质。
实测支撑：其1080p@30fps（12-bit）的HDR输出性能满足实时监控需求。关于OS02K10的详细技术参数、HDR原理与竞品对标，请参考本站深度解读：《OS02K10数据手册深度解读：核心参数索引、竞品对标与场景落地评级》。
https://pdapply.com/archives/os02k10
系统架构设计
本方案采用“HDR传感器+高性能HDR融合ISP”的架构。核心在于利用OS02K10输出的多曝光原始数据流，在专用ISP或SoC中完成高质量、低噪点的HDR图像融合与色调映射。

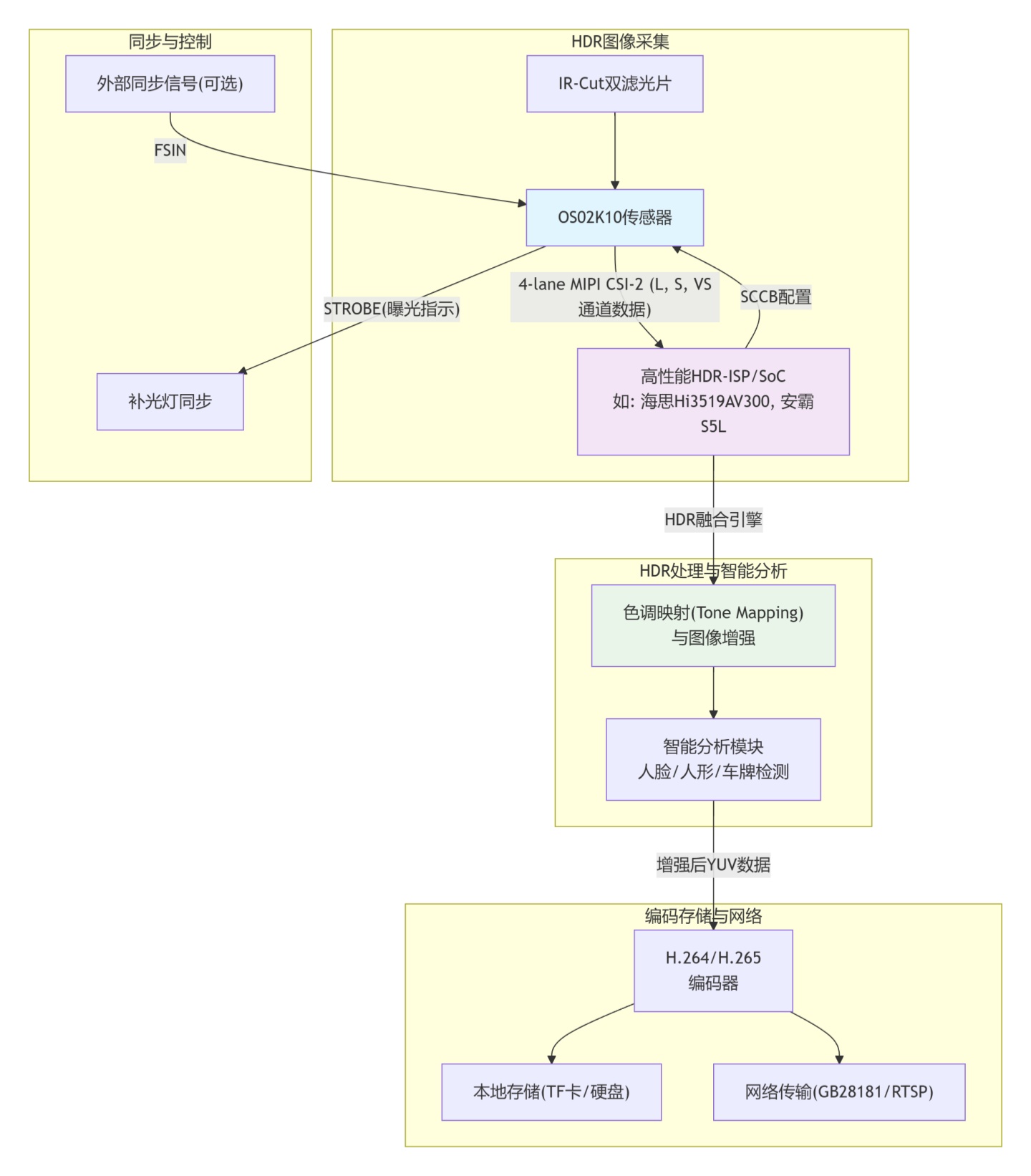

架构图说明：OS02K10通过4-lane MIPI接口，将长（L）、短（S）、极短（VS）三个曝光通道的12-bit RAW数据流送至高性能HDR-ISP。该ISP的核心是强大的HDR融合与色调映射引擎，能将三帧不同曝光的图像完美合成一幅细节丰富的最终图像。处理后的数据再进行智能分析与高效编码。外部FSIN引脚可用于多机同步，STROBE引脚可精准控制补光灯在传感器曝光时闪烁。
关键电路与PCB设计
电源树与时序控制：OS02K10需要AVDD(2.8V)、DVDD(1.1V)、DOVDD(1.8V)及EVDD(1.1V, MIPI内核)多路电源。必须严格遵守数据手册第1.5.1节的时序：DOVDD、AVDD、DVDD可按任意顺序上电，但必须在XSHUTDOWN引脚拉高之前稳定。XSHUTDOWN拉高后，需至少等待5ms再进行SCCB通信。建议使用支持多路输出和时序控制的PMIC。
时钟电路：为传感器提供一颗24MHz、低相位噪声的有源晶振。时钟线（EXTCLK）应远离模拟和数字高速信号区域，并做好包地处理。
MIPI CSI-2高速接口布线：OS02K10最多支持4-lane MIPI。每对差分线（CLK±， DATA0±， DATA1±， DATA2±， DATA3±）必须做严格的100Ω差分阻抗控制，组内等长误差建议≤5mil，组间等长误差建议≤50mil。差分对应尽量避免换层或直角转弯。
HDR相关引脚处理：FSIN（帧同步输入）引脚应预留上拉电阻，便于多摄像头同步。STROBE（闪光灯同步）引脚驱动能力需根据外接补光灯的驱动电路设计。若不用，可配置为输出特定电平。
散热与布局：OS02K10在HDR模式下全功率运行可能产生一定热量。应将其布置在PCB通风处，传感器背部（PCB背面）铺设完整地平面并打散热过孔阵列。避免在传感器正下方或附近放置其他高发热器件。
