项目背景与需求定义
在主流安防网络摄像机(IPC)市场，1080P分辨率仍是需求基本盘，但用户对画质，尤其是夜间低照度下的清晰度、色彩还原度以及设备长期运行的稳定性（散热、功耗） 提出了更高要求。传统方案往往面临“夜视噪点多、功耗高热量大、性价比难以兼顾”的痛点。本项目旨在开发一款面向新一代主流安防IPC的核心成像模组，需求是在1080P分辨率下，实现显著优于前代方案的低光成像性能、更低的运行功耗与温升，并保持有竞争力的成本。
选型思考：为什么是OS02G10 + OmniPixel®3-HS架构？
场景匹配：OmniPixel®3-HS架构带来的60%信噪比(SNR1)提升直接对应更干净、细节更丰富的夜视画面，这是解决IPC核心痛点的关键技术。40%的功耗降低则直接转化为更低的模组工作温度，提升系统可靠性，并允许使用更简单的散热设计或更小的电源模块，优化整机BOM成本。其1/2.9英寸靶面与主流的监控镜头生态系统完美匹配。
实测支撑：其1080p@30fps性能完全满足实时监控需求。关于OS02G10的详细技术参数、架构优势与竞品对标，请参考本站深度解读：《OS02G10数据手册深度解读：核心参数索引、竞品对标与场景落地评级》。
https://pdapply.com/archives/os02g10
系统架构设计
本方案采用“高性能传感器+专业安防ISP”的经典架构，以充分发挥OS02G10的OmniPixel®3-HS画质潜力，并通过ISP进行专业的图像增强与编码。

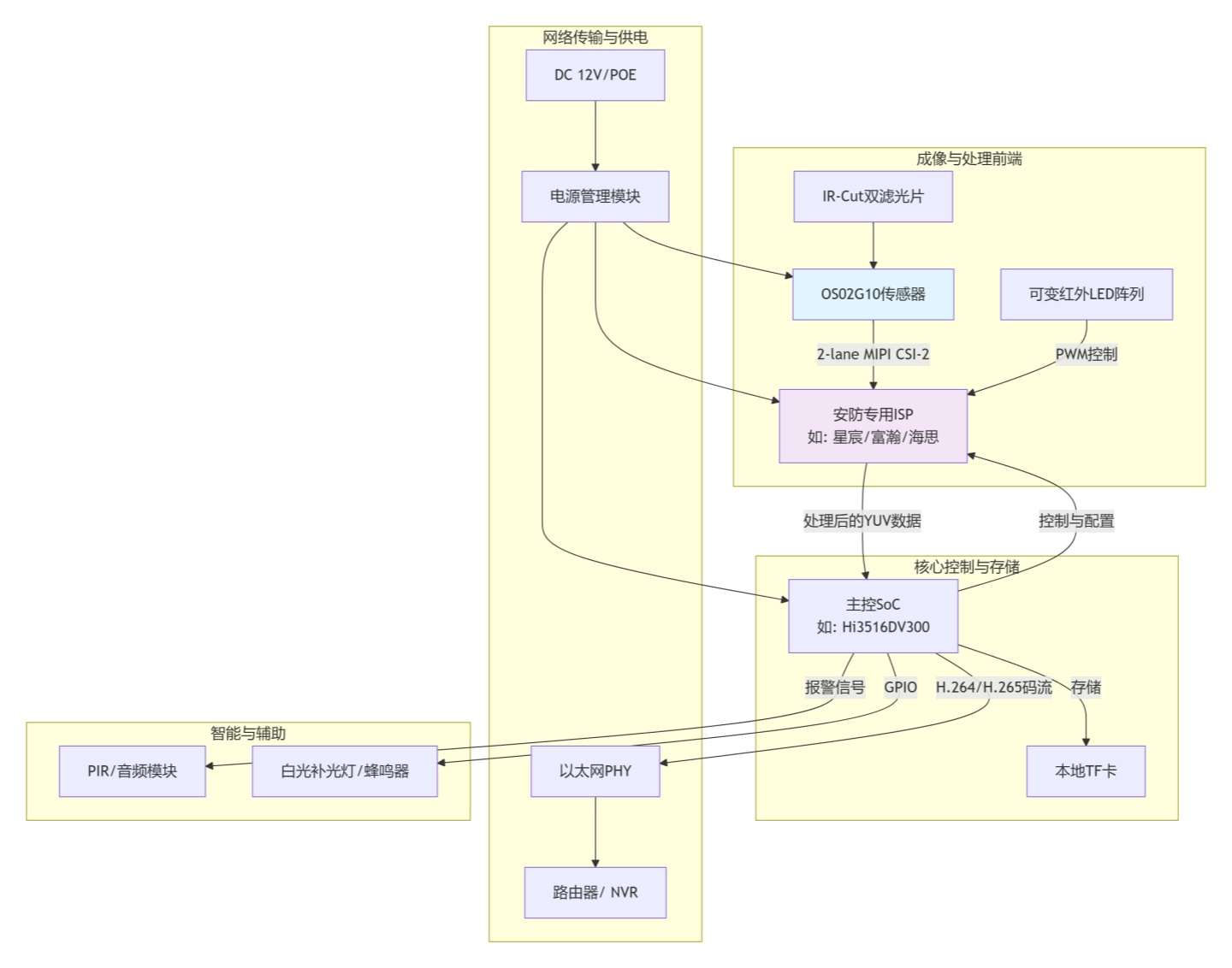

架构图说明：OS02G10通过MIPI接口将原始图像数据传送至安防专用ISP。该ISP负责完成OS02G10所需的图像信号处理（如Demosaic、2D降噪、宽动态合成、镜头畸变校正等），并将处理后的高质量YUV数据送给主控SoC进行智能分析（如移动侦测、人形检测）和高效编码。红外LED由ISP或SoC的PWM控制，实现根据环境光敏电阻反馈的自动切换。整个系统由12V DC或PoE统一供电。
关键电路与PCB设计
电源树设计：OS02G10需要2.8V (AVDD)、1.5V (DVDD)、1.8V (DOVDD)三路电源。必须严格按照数据手册第2.12.1节的时序要求：先上DOVDD，再AVDD，最后DVDD，且DVDD稳定后需延时至少5ms再进行SCCB初始化。建议使用支持时序控制的多路输出PMIC或由LDO配合MOS管控制实现。
时钟电路：为传感器提供一颗24MHz、低抖动的有源晶振。时钟线应远离模拟电源和图像数据线，并做好包地处理。
MIPI CSI-2接口布线：OS02G10支持2-lane MIPI。差分对（CLK+/CLK-， DATA0+/DATA0-， DATA1+/DATA1-）需做严格的100Ω差分阻抗控制，并确保组内等长（误差建议≤5mil）。差分对应尽量避免换层，若必须换层，需在换层孔附近添加回流地过孔。
传感器布局与散热：尽管OS02G10功耗较低，但仍需考虑散热。应将其布置在PCB通风良好的位置，传感器背面（PCB另一面）尽可能铺设完整的接地铜皮并打过孔阵列，以利用PCB散热。避免在传感器正下方布置其他高发热器件。
IR-CUT驱动电路：OS02G10需搭配IR-CUT双滤光片实现日夜切换。驱动电机通常为5V线圈，需使用H桥电机驱动芯片（如TC118S）由SoC的GPIO控制，并在电机两端并联续流二极管。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的摄像头，将安装在独一无二的角度，面对复杂多变的光影、不同材质的被摄主体。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OS02G10+安防IPC】。
BOM清单分析
立即获取定制方案
您的安防网络摄像机(IPC)方案是否需要调整？请提供以下信息，获取PDAPPLY 晟跞®科技的定制化硬件设计服务。
请将上述信息发送至： tech@pdapply.cn，邮件主题请注明 【方案咨询：安防网络摄像机IPC】。
版权声明
本方案由PDAPPLY（晟跞®科技）原创，实测数据欢迎在注明出处后引用。
PDAPPLY 晟跞®科技 技术团队提示：技术选型需结合具体产品定义。OS02G10的卷帘快门特性使其不适用于拍摄高速运动场景。如需获取针对性的实测数据或定制方案，欢迎联系我们的技术顾问进行一对一探讨。更多深度解析，请实时关注“PDAPPLY.COM”网站动态。
