项目背景与需求定义
在智能家居领域，电池供电的无线摄像头（如智能门铃、宠物摄像头、安防摄像头）面临两大核心挑战：
续航焦虑：设备需要长时间待机并间歇性工作，对成像系统的功耗极为敏感。传统摄像头模组功耗动辄数百毫瓦，是电池设备的“电量杀手”。
尺寸与散热限制：为追求美观与集成度，产品形态日益小型化，要求核心成像模组体积小巧，且发热量低，不能因温升影响电池寿命或触发设备过热保护。
本项目旨在开发一款面向电池供电智能摄像头的核心成像模组，核心需求是在保证1080P高清画质的前提下，实现极低的运行功耗、紧凑的尺寸，并能在复杂的家庭光照环境下提供稳定的图像质量。
选型思考：为什么是OS02F10 + OmniBSI与低功耗？
场景匹配：低于120mW的典型功耗是解决续航问题的决定性优势。结合其支持的低功耗模式，可大幅延长设备单次充电的使用时间。1/4英寸靶面与CSP小型化封装，为整机设计留下了充足的堆叠和散热空间。OmniBSI™背照式技术则确保了在入户花园、楼道等照度不均场景下，依然能获得优于传统前照式传感器的画质。
实测支撑：其1080p@30fps的性能完全满足家庭监控的流畅度要求。关于OS02F10的详细技术参数、功耗数据与竞品分析，请参考本站深度解读：《OS02F10数据手册深度解读：核心参数索引、竞品对标与场景落地评级》。
https://pdapply.com/archives/os02f10
系统架构设计
本方案采用“低功耗传感器+低功耗主控SoC”的架构，核心思想是“按需工作”，最大化利用OS02F10的低功耗特性，并与主控的睡眠/唤醒机制深度协同。

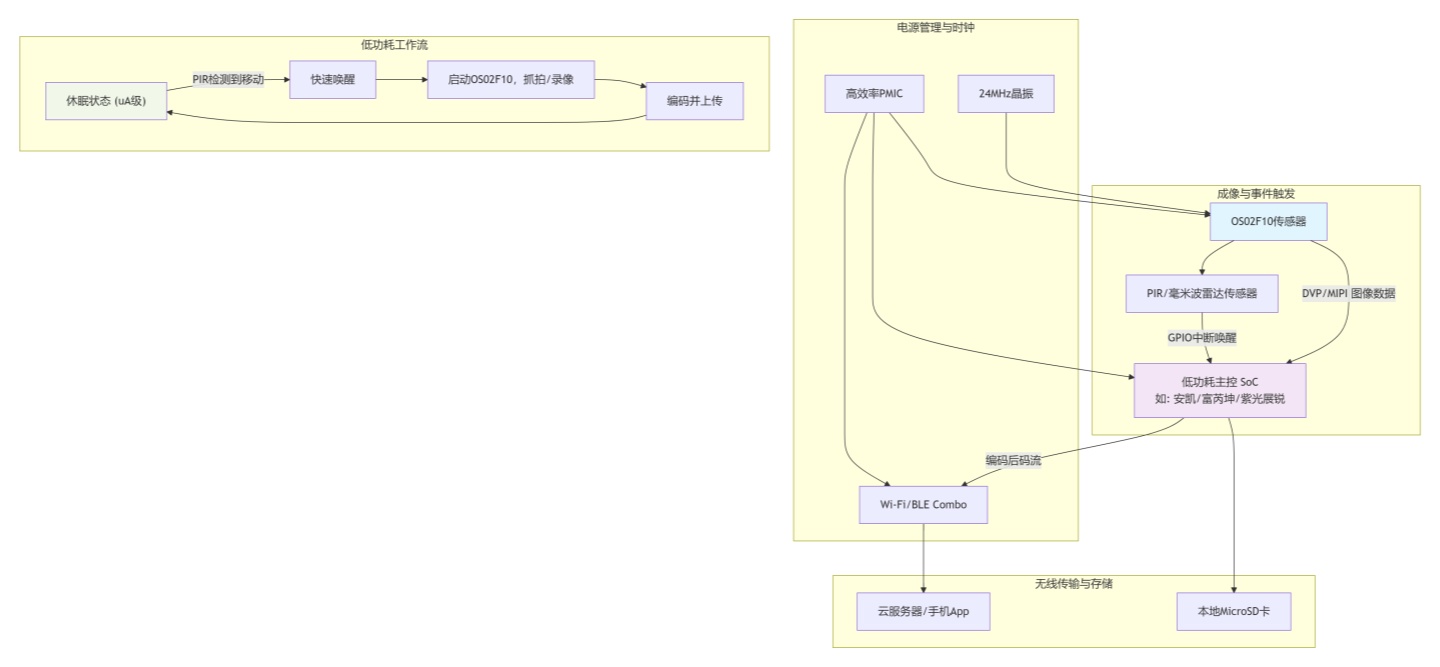

架构图说明：上图展示了典型的电池摄像头工作流。绝大部分时间，系统处于深度休眠状态（仅PIR等传感器工作）。当检测到事件后，主控被唤醒，随即按严格时序（见数据手册P.2-9）给OS02F10上电并初始化，在极短时间内完成图像采集与处理。任务结束后，系统迅速返回休眠状态，从而将平均功耗降至最低。
关键电路与PCB设计
电源树设计与时序控制：这是本方案成功的关键。必须使用一颗支持多路输出且可编程时序的PMIC（如TI的TPS系列），严格按照数据手册第2.5.1节的时序要求供电：先AVDD(2.8V)，再DOVDD(1.8V)，最后DVDD(1.2V)，且DVDD稳定后需延时至少5ms才能进行SCCB初始化。XSHUTDOWN引脚应由主控GPIO控制，用于硬件复位和彻底关断传感器电源。
时钟电路：为传感器提供一颗24MHz、低功耗、高精度的有源晶振。时钟走线应尽量短，远离模拟电源和射频部分，以减少对图像信号的干扰。
接口选择与布线：对于电池设备，主控常选用集成度高的低功耗芯片，其摄像头接口可能仅为DVP。OS02F10的DVP接口（支持10-bit/8-bit）是理想选择，布线简单。需注意PCLK、HSYNC、VSYNC等同步信号的走线等长，数据线[D9:0]做好分组。若选用MIPI接口，需对差分对做严格的100Ω阻抗控制与等长处理。
散热与布局：尽管OS02F10功耗很低，但在连续录像模式下仍会发热。PCB布局时应将其置于板边通风处，背面尽可能铺设接地铜皮并打过孔散热。避免将其放置在电池或射频天线正下方。
