项目背景与需求定义
在工业自动化领域，高速传送带上的条码读取、机器人视觉引导（Pick & Place）、以及精密元件的定位与检测，对成像系统提出了三大核心挑战：1. 运动无畸变：传统卷帘快门传感器在拍摄高速运动物体时会产生“果冻效应”，导致条码变形、定位坐标漂移，直接造成读码失败或抓取错误。2. 高帧率与实时性：生产节拍不断加快，要求视觉系统能在极短时间内完成图像捕捉、处理与决策，高帧率是保障系统吞吐量的基础。3. 复杂环境光适应性：工厂光照条件多变，可能存在强光、暗光或红外干扰，需要传感器具备良好的环境光抑制或主动照明兼容能力。OG0VA1B传感器以其PureCel® Plus-S全局快门、VGA分辨率下240fps超高帧率、Nyxel®近红外增强以及超小尺寸（1/10英寸），为破解这些工业视觉经典难题提供了一个高度集成、高性能的硬件核心解决方案。
选型思考：为什么是OG0VA1B + 全局快门与Nyxel®技术？
场景匹配：全局快门是解决运动畸变的唯一方案，确保高速移动的条码或工件在图像中几何形状保持真实，这是高精度读码与定位的物理前提。240fps高帧率大幅提升了系统在单位时间内的采样次数，对于抖动、振动或极高速产线，能显著提高捕捉成功率。Nyxel®近红外增强技术使得系统可以搭配850nm/940nm红外LED进行“隐形”主动照明，彻底消除环境光干扰，在黑暗或强光背景下依然能获得高对比度的图像，特别适用于背景复杂或需要隐蔽照明的场景。
尺寸与集成优势：1/10英寸靶面和CSP封装使其能够集成到极其紧凑的工业相机或嵌入式视觉模块中，方便嵌入机械臂末端、小型AGV或空间受限的检测设备内部。
功耗与可靠性：139mW的典型工作功耗和-30°C至+85°C的宽工作结温范围，满足了工业设备对长期稳定运行和恶劣环境适应性的要求。
系统架构设计
本方案构建一个以OG0VA1B为核心，集成了可控照明、同步触发和实时处理功能的嵌入式视觉系统，专为高速、高精度的工业读码与定位场景优化。

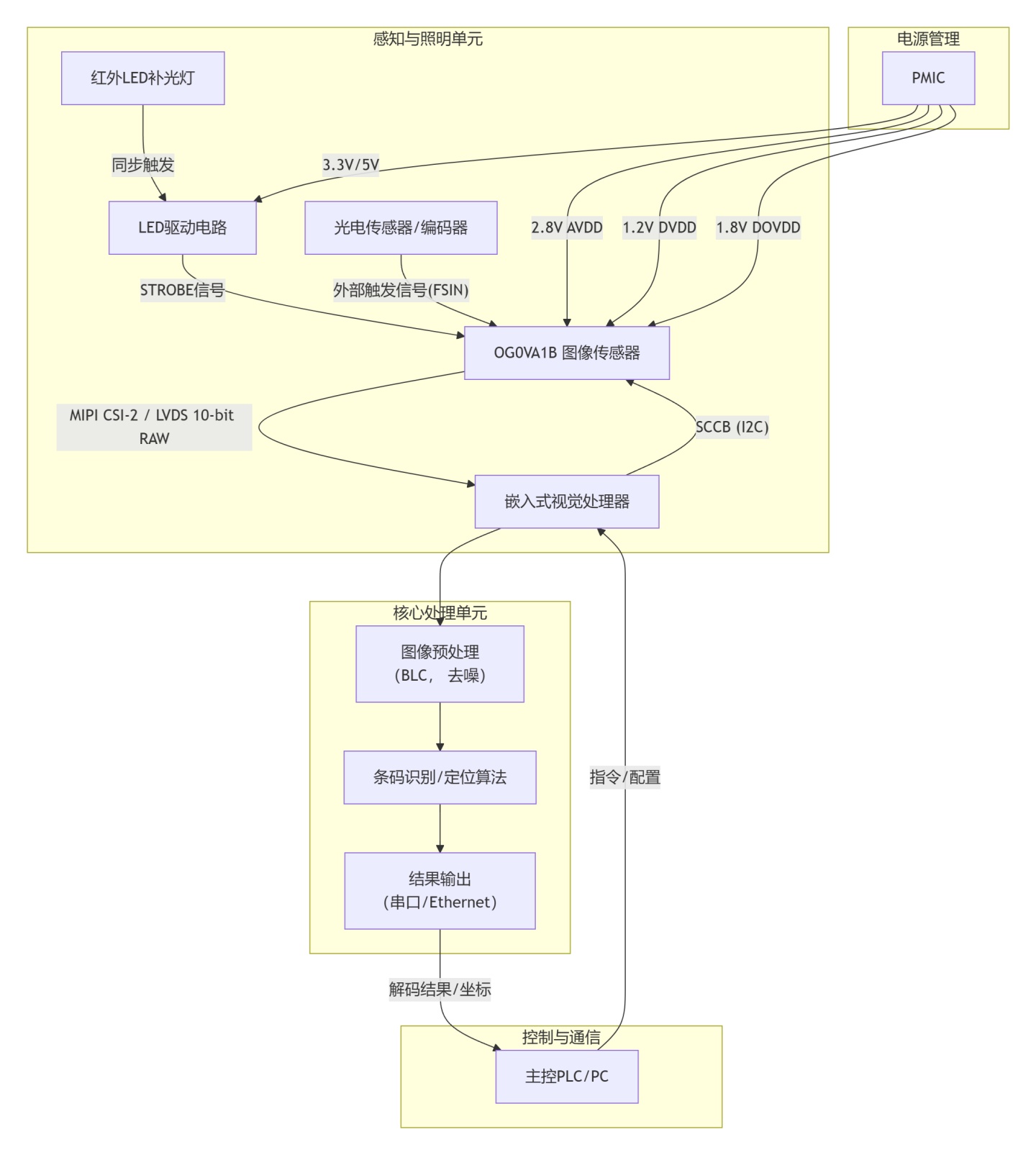

架构图说明：系统通过光电传感器或编码器产生外部触发信号（FSIN），精准控制OG0VA1B在工件到达预定位置时曝光。同时，传感器产生的STROBE信号同步驱动红外LED补光灯，实现曝光与照明的高度同步，以获取最佳图像。图像数据通过高速接口送至处理器，经过预处理后，由专用算法完成条码解码或特征点定位，结果通过工业总线反馈给上位机。SCCB（I2C）接口用于传感器参数配置。
关键电路与PCB设计
全局快门同步与触发电路：充分利用OG0VA1B的外部触发（FSIN）和内置STROBE输出功能。FSIN输入需设计施密特触发器进行整形，并确保信号干净、无抖动。STROBE输出需连接至大电流LED驱动电路（如MOSFET），确保LED点亮时间与传感器曝光窗口精确匹配，以最大化信噪比并减少运动模糊。
高速数据接口布线：无论是选择MIPI CSI-2还是LVDS接口，都必须进行严格的阻抗控制（100Ω差分）和等长布线。对于LVDS模式，需注意其独特的同步头（Sync）编码方式。时钟线（XVCLK）应远离高速数据线，并做好包地处理，以降低抖动。
多路低噪声电源设计：传感器需要模拟2.8V (AVDD)、数字1.2V (DVDD)、I/O 1.8V (DOVDD)三路电源。数字核心1.2V对噪声极其敏感，必须采用高性能LDO单独供电，并搭配π型滤波（磁珠+电容）。模拟电源的纹波会直接转化为图像噪声，需使用低噪声LDO和大量去耦电容。
严格的电源时序控制：必须严格遵守数据手册中规定的上电/掉电时序（AVDD -> DVDD -> DOVDD；掉电顺序相反）。时序错误可能导致传感器闩锁或损坏。建议使用带有时序控制功能的PMIC或通过MCU GPIO进行精确控制。
热设计与ESD防护：在紧凑空间内高帧率连续工作会产生热量。应在传感器背面PCB上设计散热过孔阵列。所有外部接口（触发、通信）需增加TVS管等ESD保护器件，提升工业环境下的可靠性。
为客户实测与性能验证提供测试项目规范
🔬 对您的项目而言，参考数据无法替代实测
上述表格中的标准要求，是基于行业共识的基线。但您的项目，往往面对的是特定的光照、独特的被测物、极端的角度。
纸上得来终觉浅，方知此事要躬行。
我们诚邀您，用真实样本跑一次样品的测试流程：
如果您正处于选型阶段：必要的测试是积极而有启发的。
如果您已准备小批量落地验证：建议做小批次应用场景实战应用测试。
👉 发起您的样品实测请求：请邮件联系 tech@pdapply.cn，标题注明【方案实测：OG0VA1B+工业读码】。
BOM清单分析
